elero JA 09 Soft Jalousieantrieb #352240003 (#352240002, #352240001)

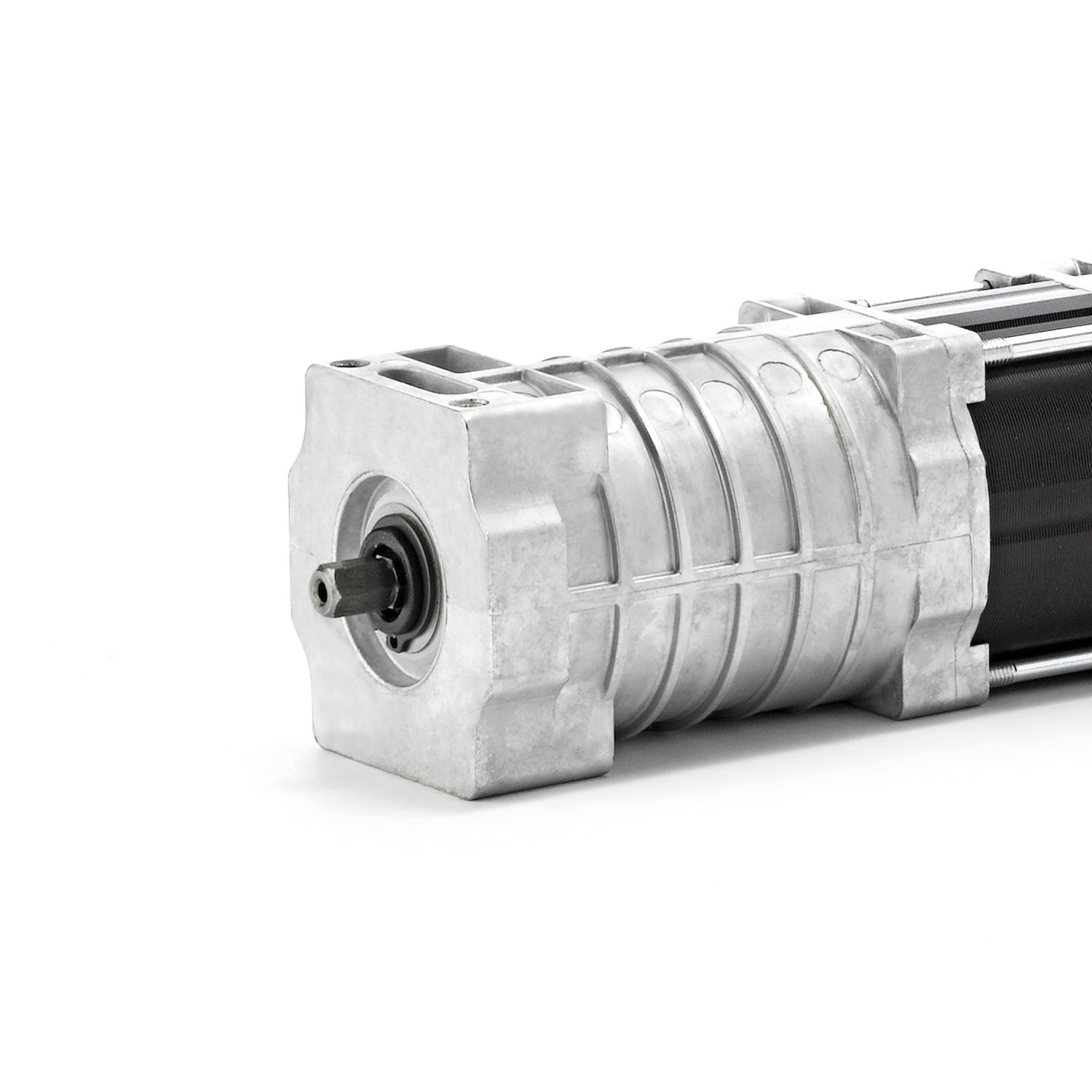

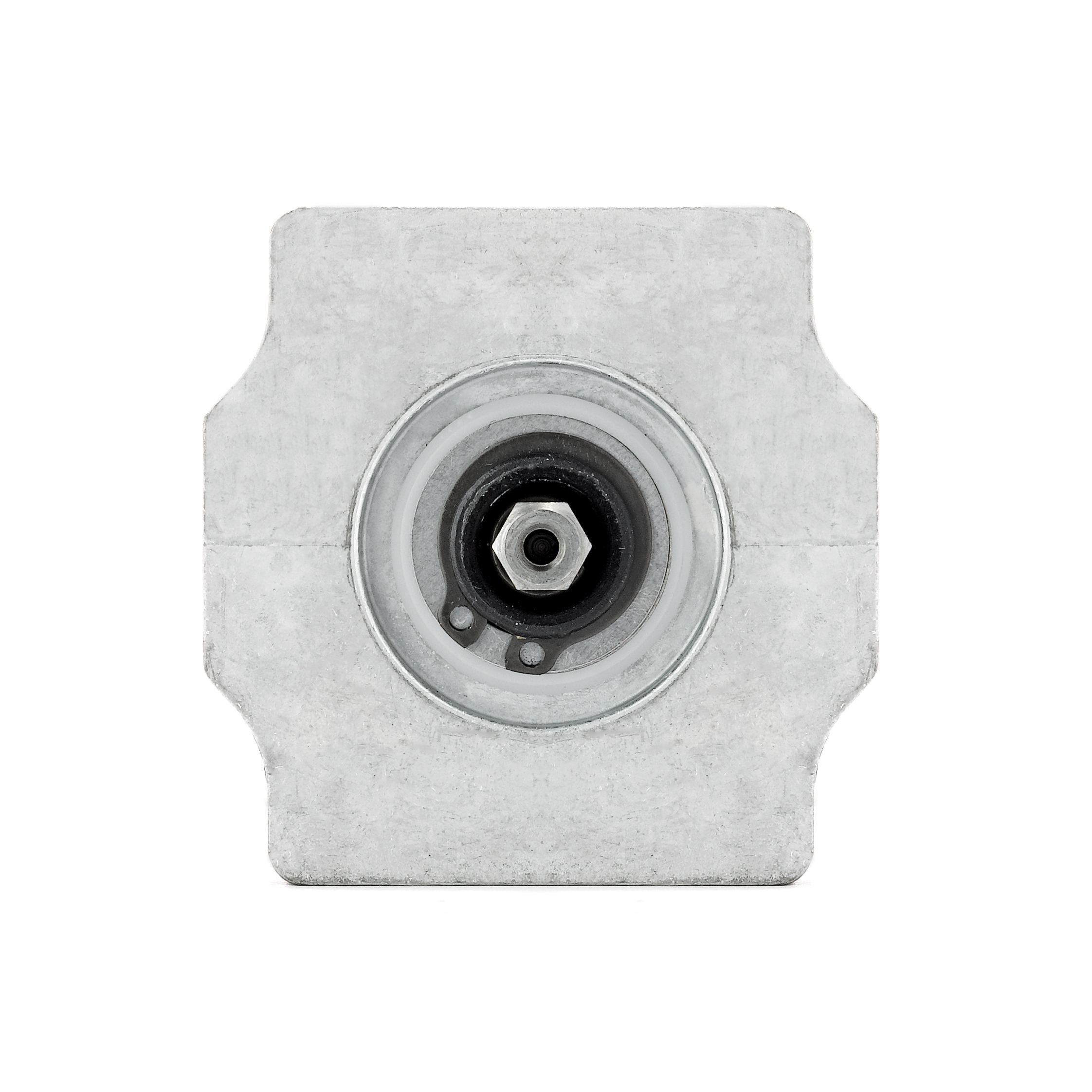

elero JA 09 Soft Jalousieantrieb
Die elero Raffstore-Antriebe verfügen über einen integrierten Thermoschutz und eine komfortabel einstellbare Endabschaltung mit einem Bereich von max. 85 Umdrehungen.
Die Endschalter für den unteren und oberen Abschaltpunkt sind einzeln, von außen zugänglich.
Die elero Jalousiemotore mit der neuen verschleißfreien und geräuschlosen Softbremse gibt es mit 5 bzw. 9 Nm. Für eine schnellere Montage und Einstellung haben die Soft-Jalousieantriebe rastbare Endschalter die gut zugänglich sind.
Die mechanischen Verbindungskupplungen sind für alle gebräuchlichen Wickelwellen der verschiedensten Kopfprofile, lieferbar.
Alle JA-Antriebe können sowohl von unten als auch von oben in das Kopfprofil eingeschraubt werden. Dämpfungsgummis sorgen für einen geräuscharmen Lauf.
Produktmerkmale
- Doppelseitiger Jalousiemotor
- geräuschlose Softbremse
- passend für Kopfleiste 55 x 55 mm

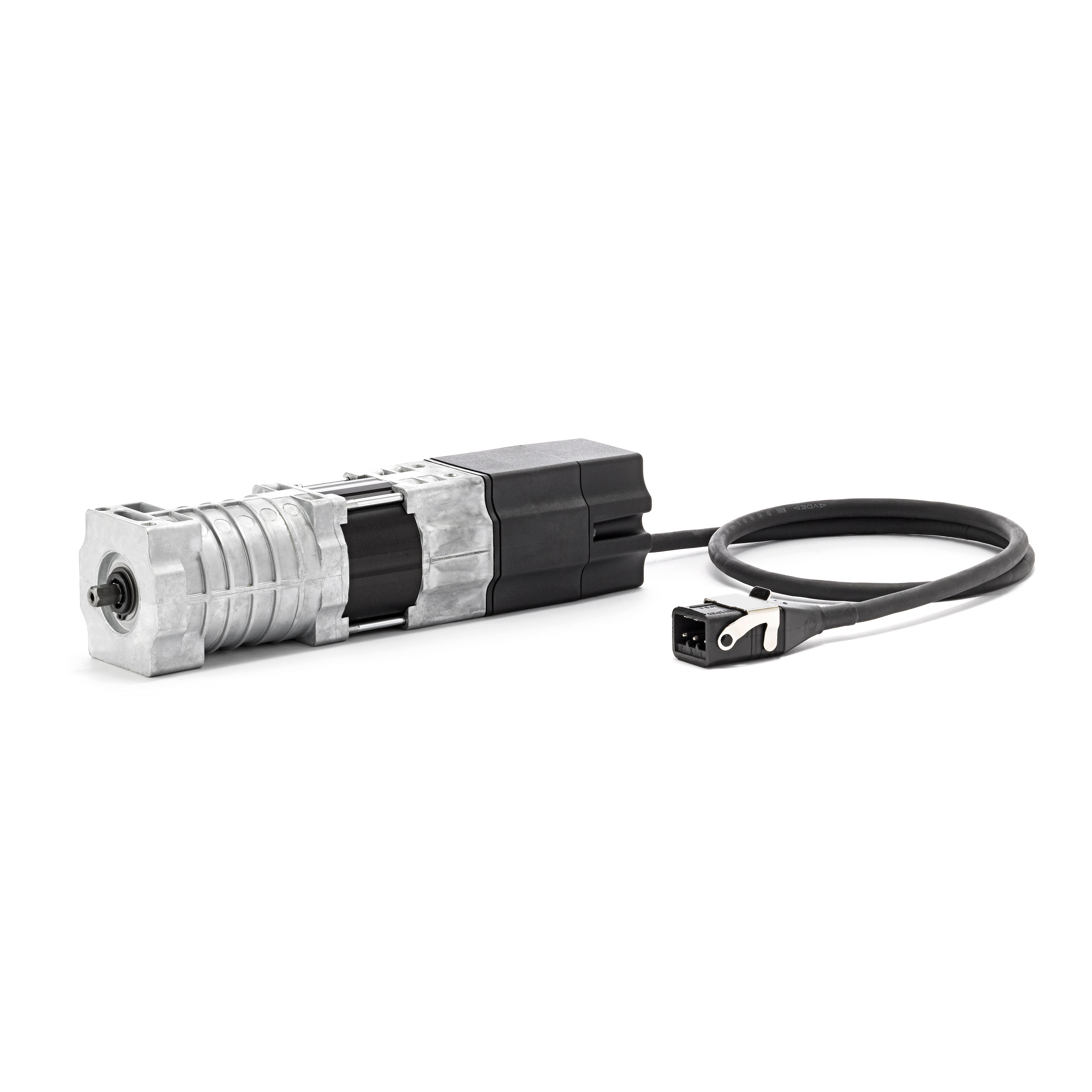

- Anschlusskabel steckbar 0,5 m mit Hirschmannstecker und Stas 3 inkl. Bügel
- Endlagenfahrt (obere / untere Endlage)
- 230 V / 50 Hz, 140 W
- 9 Nm/ 26 Upm
► Hier finden Sie das passende Zubehör wie Wellenadapter / Kupplungen!
| Anwendung | Jalousien |
| Endabschaltung | Mechanischer Endschalter |
| Steuerung | Kabelgebunden |
| Bemessungs-Drehmoment (Nm) | 9 |
| Bemessungs-Drehzahl (Upm) | 26 |
| Bemessungs-Spannung (V) | 1 ~ 230 |
| Bemessungs-Frequenz (Hz) | 50 |
| Bremse | Softbremse |
| Bemessungs-Strom (A) | 0,68 |
| Bemessungs-Aufnahme (W) | 156,0 |
| Schutzgrad (IP) | IP 44 |
| Endschalterbereich (Umdreh.) | 85,0 |
| Betriebsdauer (min S2) | 5,0 |

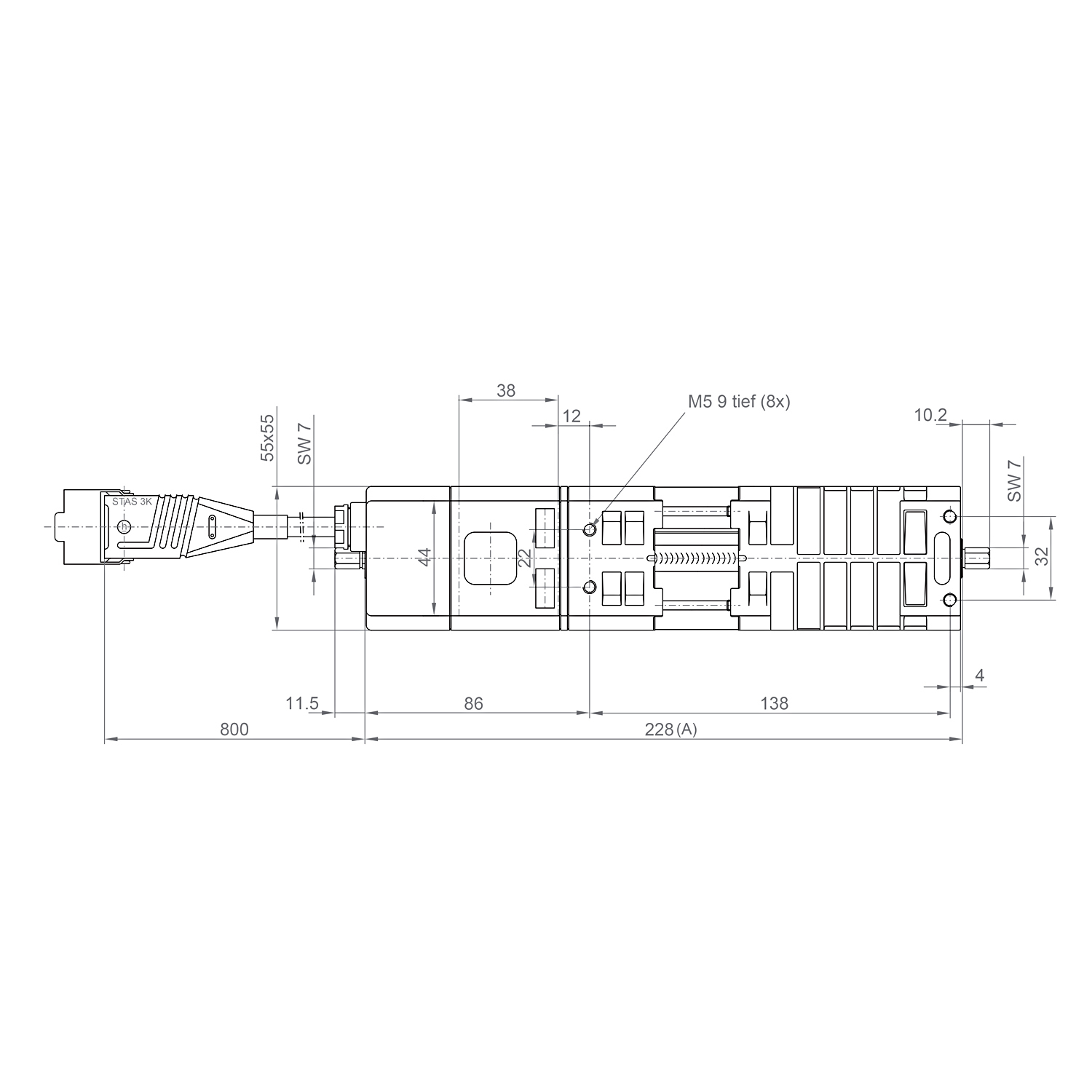

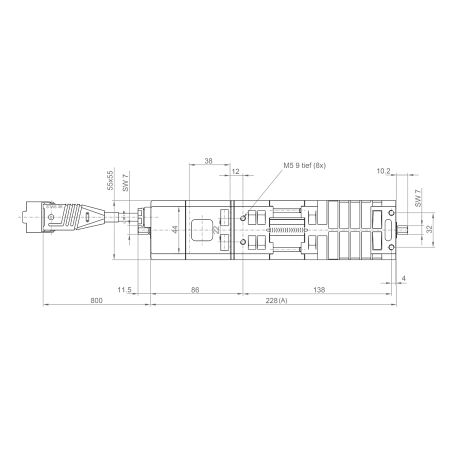

| Länge A (mm) | 260,0 |
| Gewicht (kg) | 1,95 |
| Betriebsumgebungs-Temperatur (°C) | -20 bis +60 |
| Anschlusskabel | 0,5 m (mit Hirschmannstecker Stas 3, mit Bügel) |
| Konformität | CE, EMC, VDE |
- Jalousienantrieb JA 09 Soft #352240003
- Kabel 0,5 m mit STAS 3
- Bedienungsanleitung
 | DOWNLOAD ANLEITUNG |
Hinweis zur Montage
Werkseitig ist der Antrieb für Rechtseinbau vorbereitet - dabei ist die untere Endlage voreingestellt.
Bei Rechtseinbau
► von Außen gesehen befinden Motorkabelabgang und die Bedruckung sich rechts
► Einstelltaster orange = AUF
► Einstelltaster weiss = AB/ZU.
Bei Linkseinbau
► von Außen gesehen befinden Motorkabelabgang und die Bedruckung sich links
► Bedruckung der Stirnseite mit Richtungsaufkleber „L“ überkleben
► Einstelltaster orange = AB/ZU
► Einstelltaster weiss = AUF
