WAREMA Climatronic Komponenten
WAREMA Climatronic für vernetzte Steuerungsaufgaben
WAREMA climatronic ist eine Systemumgebung für die Verarbeitung von Sensordaten sowie die Ansteuerung angeschlossener Verbraucher. In dieser Kategorie finden Sie dafür Bediengeräte, Schalt- und Dimmaktoren, Messwertgeber, eine Wetterstation, Bus- und Schnittstellenkomponenten, Netzteile sowie Montagezubehör. Die einzelnen Bauteile übernehmen klar abgegrenzte Aufgaben innerhalb einer Climatronic-Installation.
Das Climatronic-3.0-Bediengerät verarbeitet Daten angeschlossener Sensoren, vergleicht sie mit den vorgenommenen Einstellungen und übermittelt Befehle an Aktoren. Abhängig vom eingesetzten Aktor können unter anderem Sonnenschutzantriebe, Beleuchtung oder Lüfter eingebunden werden. Für die Auswahl sind deshalb nicht nur die Produktbezeichnung, sondern auch elektrische Ausführung, Verbraucherart und Montageform entscheidend.
Bediengerät, Sensorik und Wetterdaten

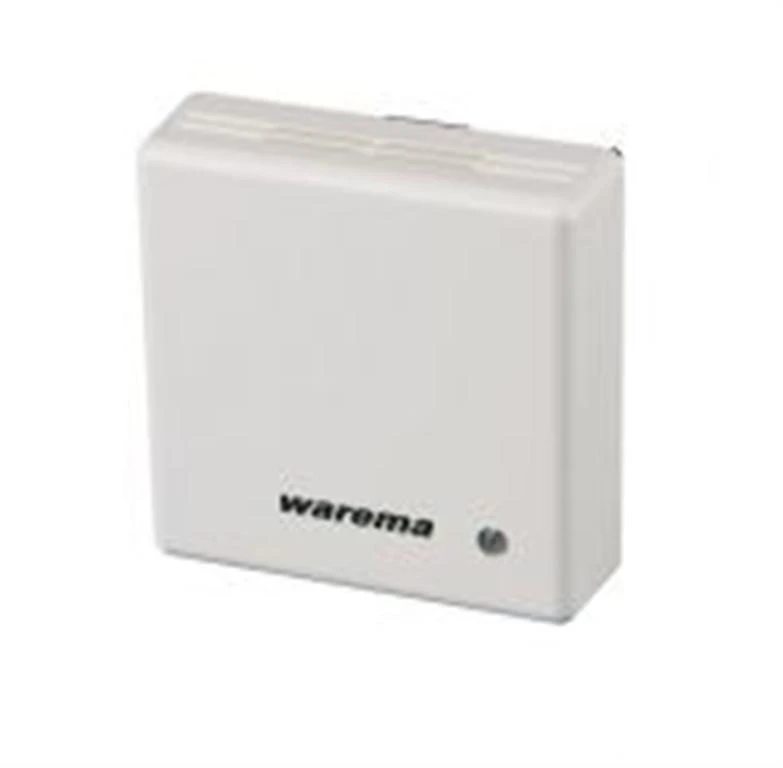

Die climatronic Wetterstation erfasst Helligkeit, Dämmerung, Windgeschwindigkeit, Windrichtung, Niederschlag und Außentemperatur. Zusätzlich verarbeitet sie ein Funkuhrsignal. Für Innenräume gibt es einen Messwertgeber zur Erfassung von Innentemperatur und relativer Luftfeuchtigkeit. Das Bediengerät nutzt die übermittelten Messwerte im Rahmen seiner konfigurierten Steuerungsfunktionen.
Kommunikation über den Systembus
Der climabus verbindet verschiedene Systemkomponenten. Ein HUB 4 kann Busleitungen verlängern und Stichleitungen bilden. Das Sensor Interface bindet konventionelle Messwertgeber ein, während Tableau Interfaces zusätzliche Schalter und Taster an das System anbinden. Für die Übertragung von Climatronic-Kanalbefehlen an geeignete WMS-Empfänger ist außerdem ein Unterputz-Converter als eigene Komponente vorgesehen.
Aktoren passend zur Anwendung auswählen

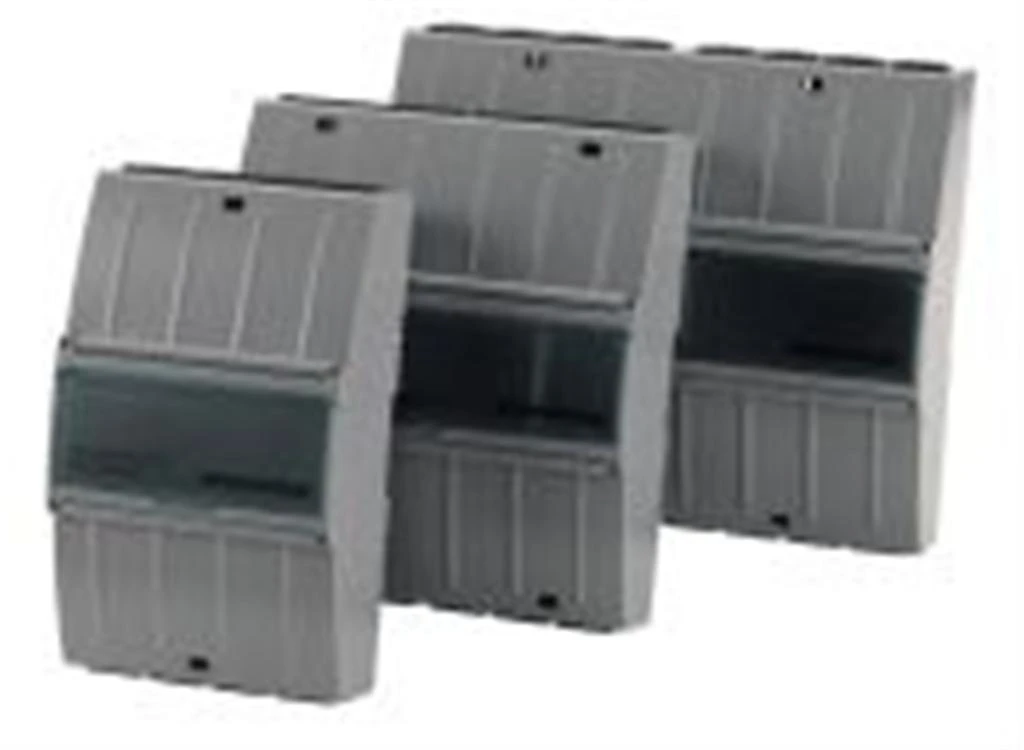

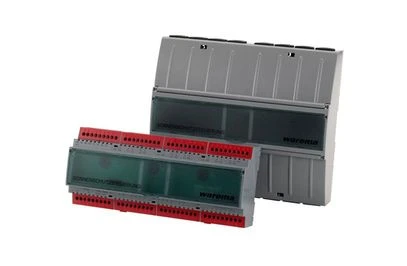

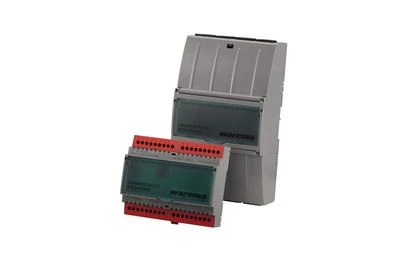

Die angebotenen climatronic Schaltaktoren unterscheiden sich deutlich nach Ausgangsart, Betriebsspannung und Zahl der ansteuerbaren Antriebe. Varianten der Reihen 4M und 6M arbeiten mit potentialfreien Ausgängen. Die Ausführungen 4M230 und 6M230 sind für entsprechende 230-Volt-Verbraucher ausgelegt. Für 24-Volt-Gleichspannungsantriebe gibt es den 4MDC, während der 16M230 SMI für passende 230-Volt-SMI-Motoren bestimmt ist.
Aufputz oder Reiheneinbau
Mehrere Aktoren, Interfaces, Buskomponenten und Netzteile werden als AP- oder REG-Ausführung geführt. AP bezeichnet bei diesen Produkten die Aufputzmontage; REG steht für die Ausführung als Reiheneinbaugerät. Die Montageform allein bestätigt jedoch keine technische Eignung. Vor der Auswahl müssen zusätzlich Betriebsspannung, Ausgang, Antriebsart und Systemanschluss mit der vorhandenen Anlage abgeglichen werden.
Dimmen und zusätzliche Bedienstellen

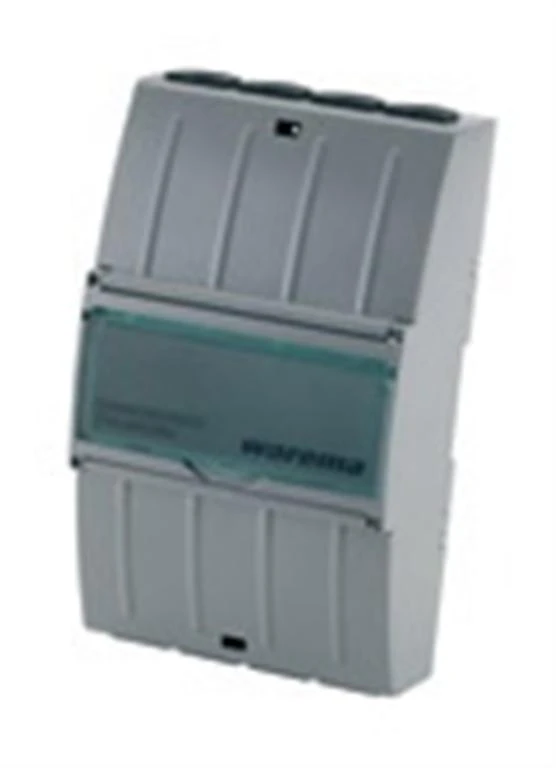

Der Dimmaktor 2D besitzt zwei voneinander unabhängige Ausgänge und ist für geeignete Beleuchtungs- und Lüfteranwendungen innerhalb des Systems vorgesehen. Zusätzliche Schalter und Taster lassen sich über Tableau Interfaces einbinden. Master und Slave erfüllen dabei unterschiedliche Aufgaben und dürfen bei Planung oder Austausch nicht allein aufgrund einer ähnlichen Gehäuseform gleichgesetzt werden.
1 bis 20 (von insgesamt 22)
Spannungsversorgung, Montage und Systemabgleich
Für Climatronic-Komponenten werden unterschiedliche Spannungsversorgungen geführt. Dazu zählen ein Netzteil 24 REG, ein Schaltnetzteil mit 24 Volt Gleichspannung und 2,5 Ampere in REG- oder AP-Ausführung sowie ein Unterputz-Schaltnetzteil mit 24 Volt und 1,25 Ampere. Welches Netzteil geeignet ist, richtet sich nach den elektrischen Anforderungen der angeschlossenen Komponenten und darf nicht nur anhand der Bauform entschieden werden.
Bei Ersatz, Erweiterung oder Neuaufbau sollte zunächst das vorhandene System dokumentiert werden. Relevant sind die genaue Komponentenbezeichnung, Betriebsspannung, Ausgangsart, Zahl und Art der Verbraucher, Busanbindung und Montageform. Für WebControl ist ausdrücklich eine Climatronic-Systemversion ab 3.0 genannt. Andere Komponenten besitzen jeweils eigene Anschluss- und Einsatzbedingungen.
Montagezubehör ist kein Komplettsystem
Das Unterputz-Montageset besteht aus einem Unterputz-Montagekasten und einer Abdeckplatte für das Bediengerät. Es schafft außerdem Einbauraum für bestimmte weitere Komponenten. Bediengerät, Aktor und Netzteil gehören laut Produktbeschreibung nicht zum Set. Beim Zusammenstellen einer Installation müssen daher alle benötigten Funktionskomponenten separat geprüft und passend ausgewählt werden.
Häufige Fragen
Welche Komponenten umfasst die Kategorie WAREMA Climatronic?
Die Kategorie umfasst unter anderem Bediengeräte, Schalt- und Dimmaktoren, Innen- und Wettermesswertgeber, Buskomponenten, Sensor- und Tableau Interfaces, WebControl, einen WMS-Converter, Netzteile und Montagezubehör.
Worauf ist bei der Auswahl eines Schaltaktors zu achten?
Entscheidend sind Antriebsspannung, Ausgangsart, Anzahl und Typ der Verbraucher, eine mögliche SMI-Ausführung sowie die Montage als AP oder REG. Diese Merkmale müssen zur vorhandenen Installation passen.
Welche Werte erfassen die Climatronic-Messwertgeber?
Der Innenmesswertgeber erfasst Innentemperatur und relative Luftfeuchtigkeit. Die Wetterstation erfasst unter anderem Helligkeit, Dämmerung, Wind, Niederschlag und Außentemperatur sowie ein Funkuhrsignal.
Ab welcher Systemversion kann WebControl eingesetzt werden?
Für die Climatronic WebControl ist eine Climatronic-Systemversion ab 3.0 angegeben. Sie bindet ein mobiles Endgerät als zusätzliches Bediengerät über App oder Webbrowser ein.
