elero JA 10 dk Jalousieantrieb 10Nm #350620003

Art.Nr.:: 350620003
Lieferzeit:: Im Zulauf 3-10 Werktage außer Samstag (Ausland abweichend)
Lagerbestand:: Stück

Kupplung:

Auflaufpilz für Jalousie-Antriebe:

Zubehör :

UVP 328,20 EUR
Ihr Preis 181,80 EUR

inkl. 19% MwSt.

Anzahl

elero JA 10 dk – kabelgebundener Jalousieantrieb mit 10Nm

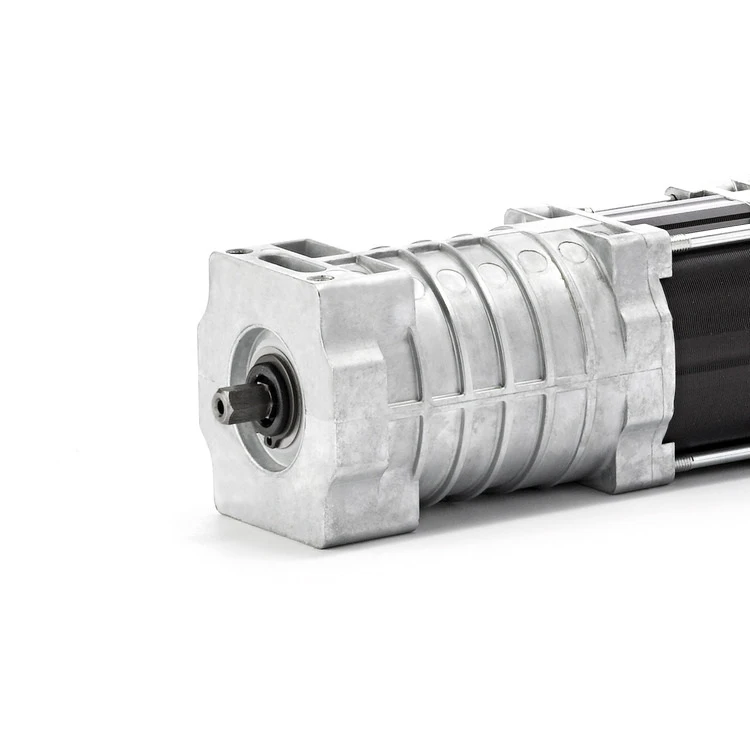

Der elero JA 10 dk #350620003 bewegt Jalousien und Raffstores mit 10Nm und 26Upm. Sein doppelseitiger Abtrieb überträgt die Bewegung auf beide Seiten der Anlage. Die Endlagen werden mechanisch eingestellt.

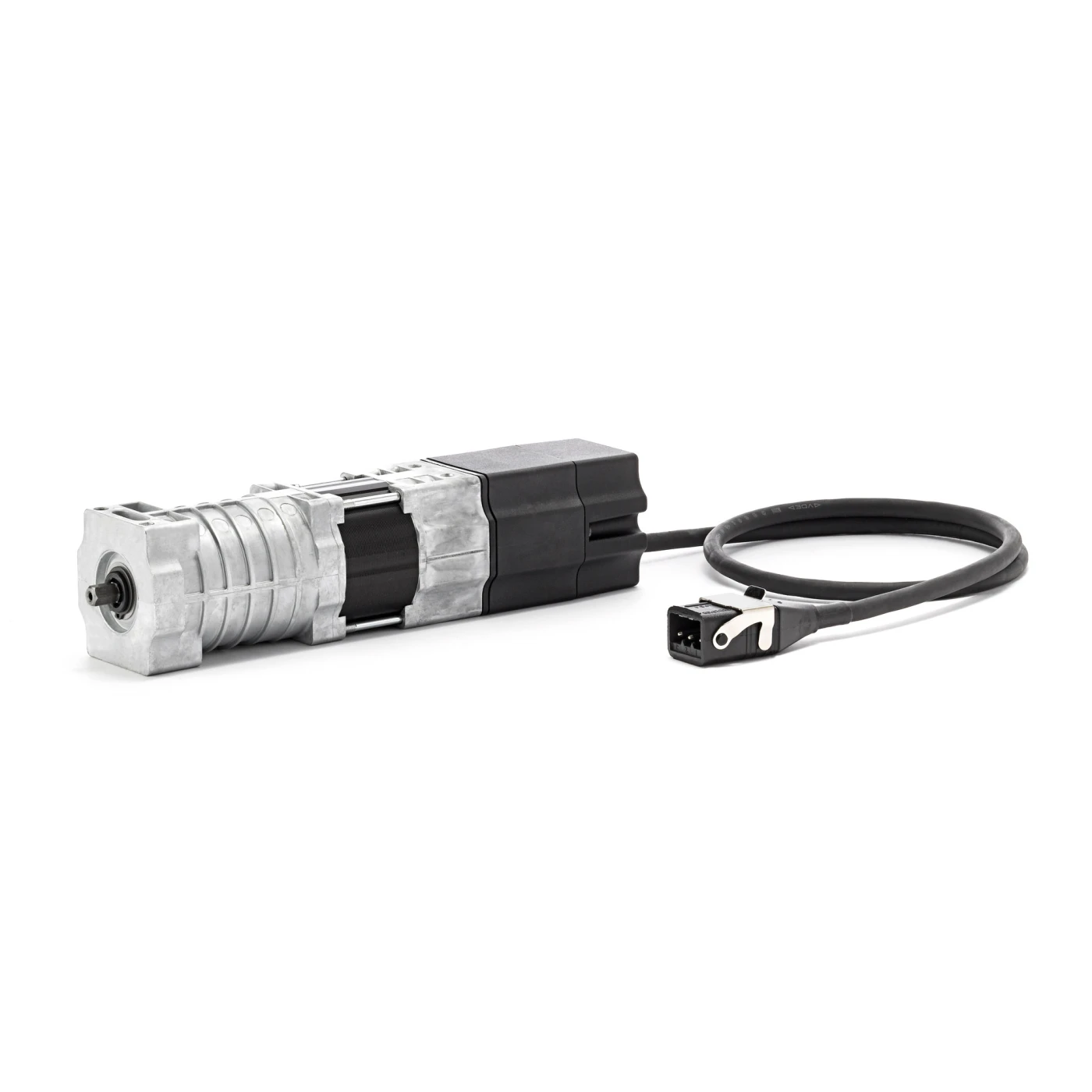

Der kabelgebundene 230V-Antrieb besitzt eine elektromagnetische Bremse und einen eingebauten Kondensator. Die Motorlänge beträgt nach Herstelleranleitung 260mm, die Leistungsaufnahme 125W. Ein 0,5m Anschlusskabel mit STAS3-Stecker stellt die elektrische Verbindung her.

Funktionen

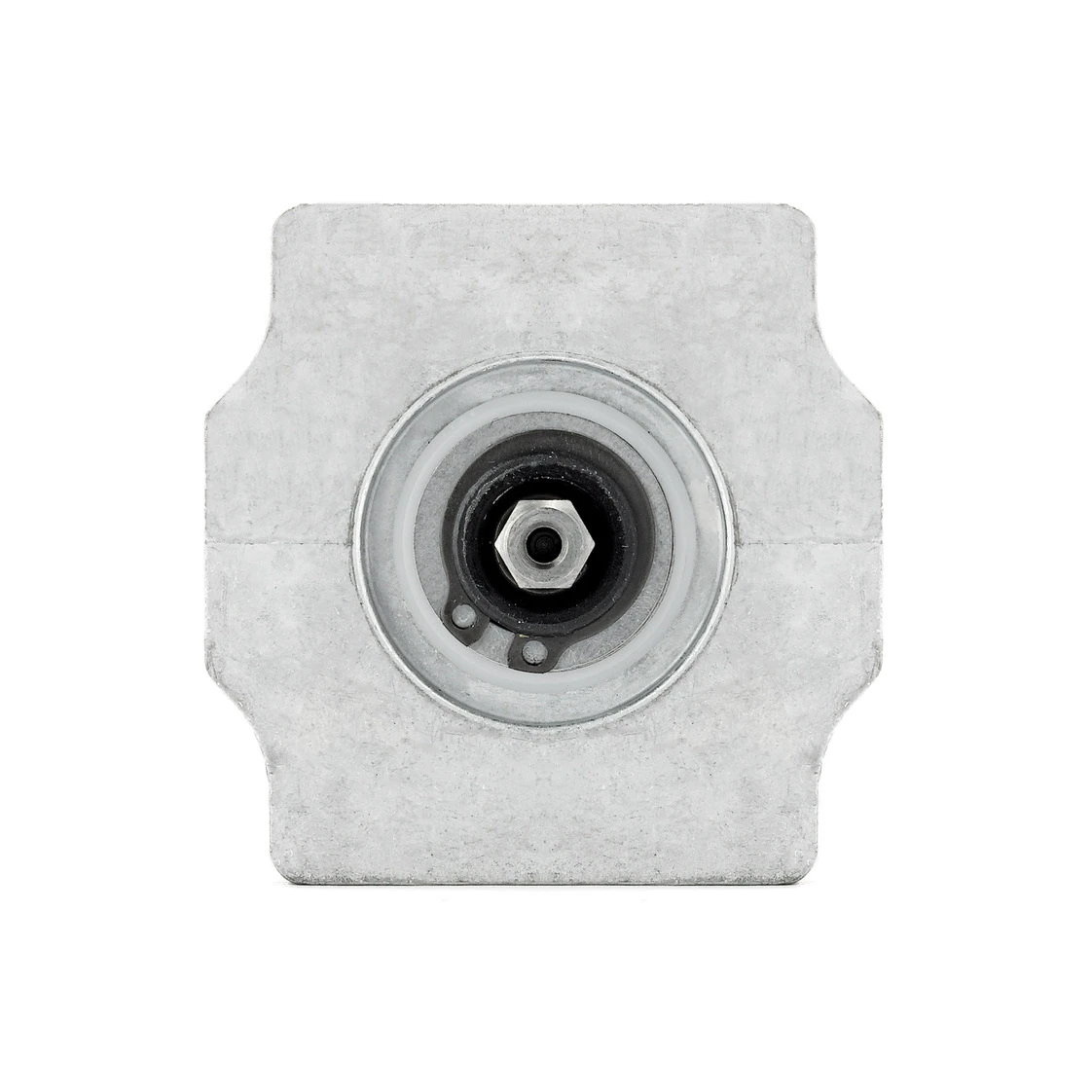

Doppelseitiger Abtrieb mit eingebautem Kondensator
Elektromagnetische Bremse
Mechanische Endabschaltung mit 85 Umdrehungen Endschalterbereich
Integrierter Thermoschutz
0,5m Anschlusskabel mit STAS3-Stecker

Einsatzbereiche

Der JA 10 dk ist für Jalousie- und Raffstoreanlagen mit passendem Wellenprofil und ausreichendem Einbauraum vorgesehen. Die bisherige Artikelnummer #350620002 wird im Shop als Vorgänger der aktuellen Ausführung #350620003 geführt. Beim Austausch zusätzlich Befestigung, Anschluss und Einbaumaße vergleichen.

Vorteile dieser Ausführung

Beide Endlagen lassen sich getrennt einstellen. Der Kondensator ist im Motor untergebracht und benötigt deshalb keinen externen Montageplatz.

Weitere Informationen

Die Auswahl der Kupplung richtet sich nach Profil und Abmessung der vorhandenen Welle. Montagebeutel und Auflaufpilz anhand der Kopfleiste und Einbaurichtung bestimmen.

Häufige Fragen zum JA 10 dk

Welche Länge hat der JA 10 dk?

Die Herstelleranleitung nennt für #350620003 eine Länge A von 260mm. Die Maßzeichnung ist beim Abgleich mit dem verfügbaren Einbauraum maßgeblich.

Welche Leistungsaufnahme ist angegeben?

Für diese Ausführung sind 125W bei 230V und 50Hz angegeben.

Ist Funkbedienung direkt möglich?

Der JA 10 dk ist kabelgebunden. Eine Funkbedienung setzt eine gesonderte, zum Motor passende Steuerung voraus.

Wie werden die Endlagen eingestellt?

Oberer und unterer Abschaltpunkt werden mechanisch und getrennt nach der elero-Anleitung eingestellt. Der Endschalterbereich beträgt 85 Umdrehungen.

Technische Daten

Technische Daten #350620003

Artikelnummer	350620003
Ausführung	JA 10 dk
Drehmoment	10Nm
Drehzahl	26Upm
Spannung / Frequenz	230V / 50Hz
Strom / Leistungsaufnahme	0,55A / 125W
Endabschaltung	Mechanisch
Abtrieb / Kondensator	Doppelseitig / eingebaut
Bremse	Elektromagnetisch
Schutzart	IP44
Endschalterbereich	85 Umdrehungen
Kurzzeitbetrieb	S2: 5min
Länge A	260mm
Umgebungstemperatur	−20 bis +60°C
Anschluss	0,5m Kabel mit STAS3-Stecker und Bügel
Gewicht laut Herstelleranleitung	1,81kg
