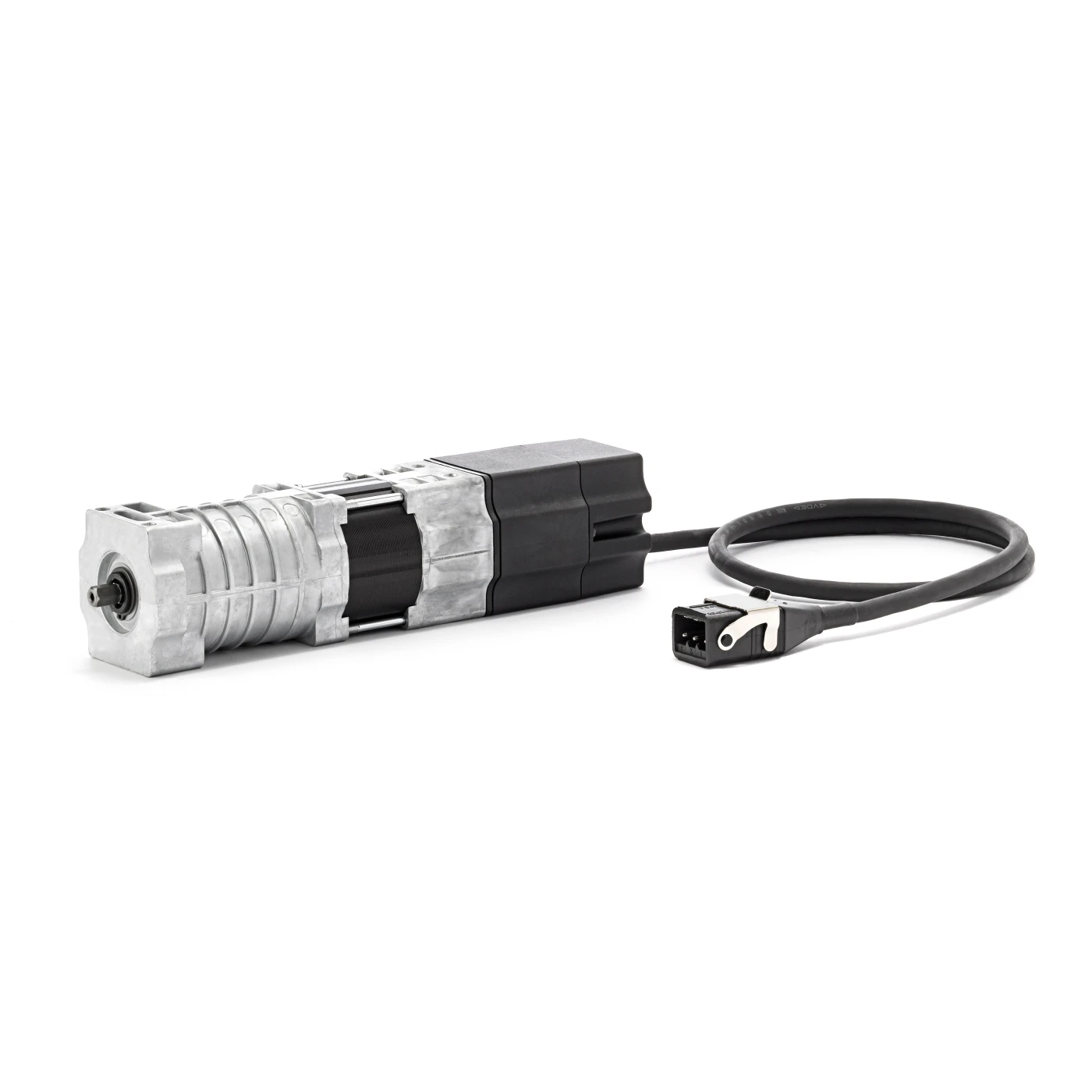

elero JA 20/10/26 dk Sondermotor 10Nm #353020003

elero JA 20/10/26 dk – Sondermotor für MHZ Anlagen

Der elero JA 20/10/26 dk #353020003 ist die im Shop geführte Sonderausführung für MHZ Anlagen. Die artikelspezifischen Daten nennen 10Nm und 26Upm. Bei beidseitiger Belastung sind 5Nm je Seite angegeben.

Der Sondermotor besitzt einen eingebauten Kondensator und eine elektromagnetische Bremse. Er wird mit 230V betrieben und mit einem 0,5m Anschlusskabel mit STAS3-Stecker geliefert. Für diese Ausführung ist ein Kurzzeitbetrieb von 9min angegeben.

Funktionen

• Doppelseitiger Abtrieb mit eingebautem Kondensator
• Elektromagnetische Bremse
• Mechanische Endabschaltung mit 85 Umdrehungen Endschalterbereich
• 0,5m Anschlusskabel mit STAS3-Stecker

Einsatzbereiche

Die Auswahl erfolgt für die konkrete MHZ Anlage anhand der Motor- und Anlagenunterlagen. Artikelnummer, Belastung, Einbaumaße, Befestigung und Anschluss vor der Bestellung abgleichen. #353020002 wird im Shop als bisherige Artikelnummer geführt.

Vorteile dieser Ausführung

Die Sonderausführung ist über #353020003 eindeutig bestellbar. Der Kondensator sitzt im Motor; die beidseitige Anordnung ermöglicht den Anschluss an die Wellen beider Anlagenseiten.

Weitere Informationen

Für den JA 20/10/26 dk gelten die hier angegebenen Sonderdaten. Die allgemeine JA-Anleitung erläutert Montage und Endlageneinstellung, ersetzt aber kein Datenblatt zur Ausführung #353020003. Bei abweichenden Angaben auf dem vorhandenen Typenschild die Ausführung vor der Bestellung klären.

• Kupplungen und Montagezubehör für elero JA
• Mechanische elero Jalousieantriebe im Überblick

► Bitte beachten Sie: Sonderanfertigung - der Motor wird auftragsbezogen und kundenspezifisch gefertigt - Rückgabe ausgeschlossen!

Häufige Fragen zum JA 20/10/26 dk

Warum ist der Sondermotor mit 10Nm angegeben?

Für #353020003 sind 10Nm Gesamtbelastung beziehungsweise 5Nm je Seite bei beidseitiger Belastung hinterlegt. Die Modellbezeichnung allein ist keine Grundlage für eine Auslegung mit 20Nm.

Was ist für einseitige Belastung angegeben?

Die artikelspezifische Tabelle nennt 10Nm bei einseitiger Belastung. Die zulässige Anwendung anhand der Unterlagen zur konkreten MHZ Anlage abgleichen.

Wie lange ist der Kurzzeitbetrieb angegeben?

Für diese Sonderausführung sind 9min KB hinterlegt. Die Angaben anderer JA-dk-Ausführungen dürfen darauf nicht pauschal übertragen werden.

Passt der Motor zu jeder MHZ Anlage?

Die Auswahl ist anlagenbezogen. Die Artikelnummer und die mechanischen sowie elektrischen Anschlussdaten müssen zur vorhandenen Anlage passen.
