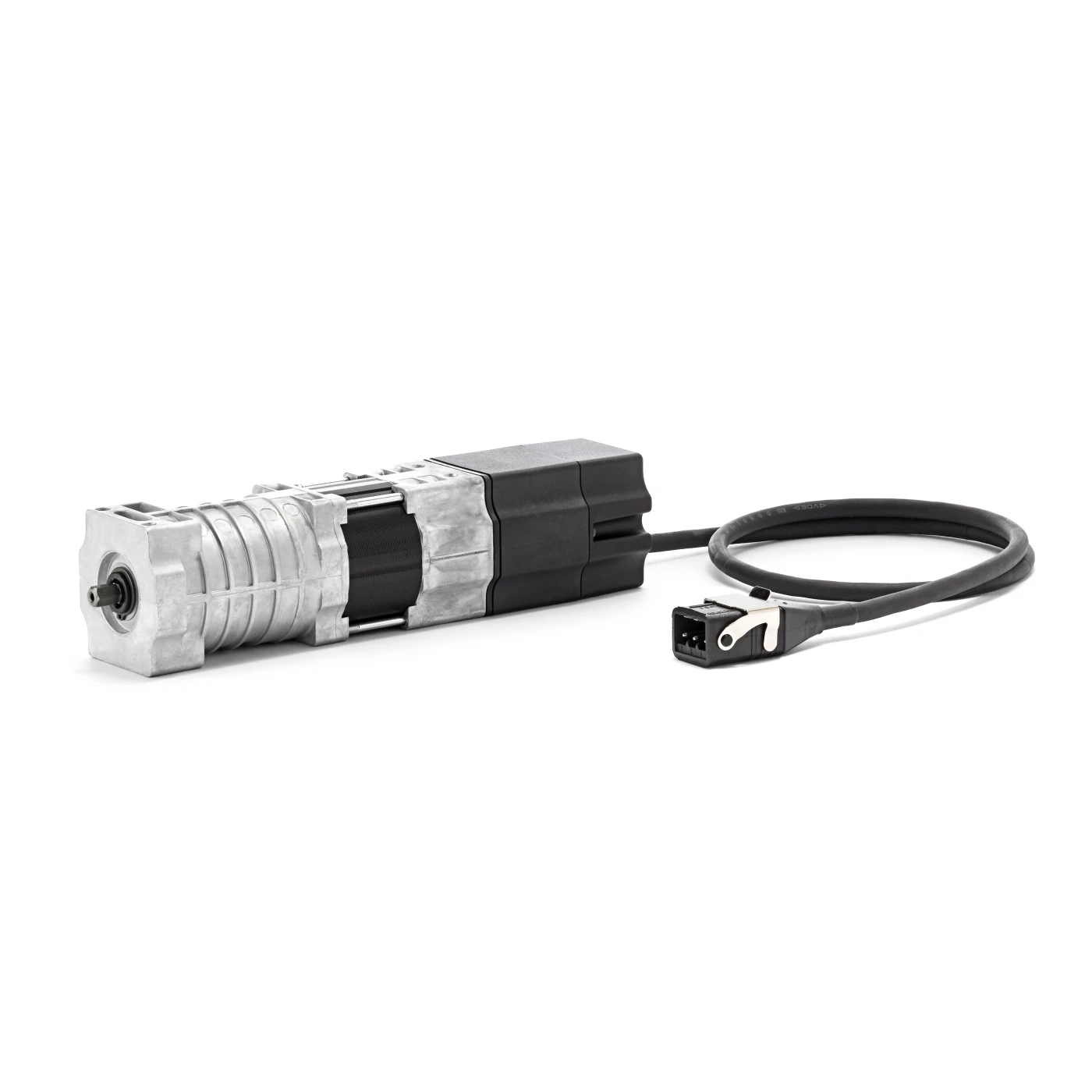

elero JA 09 Soft Jalousieantrieb 9Nm #352240003

elero JA 09 Soft: Jalousieantrieb mit 9Nm und geräuschloser Softbremse

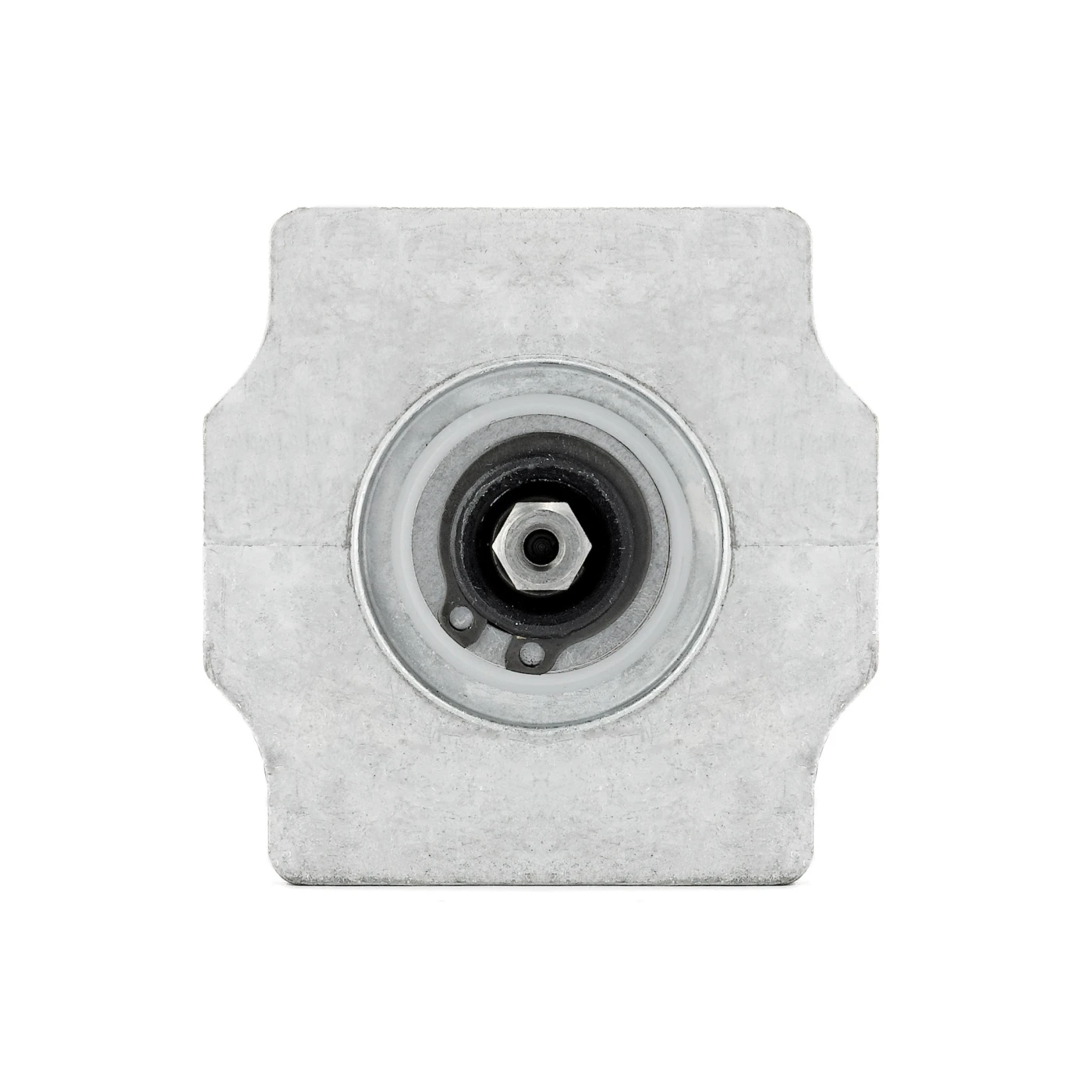

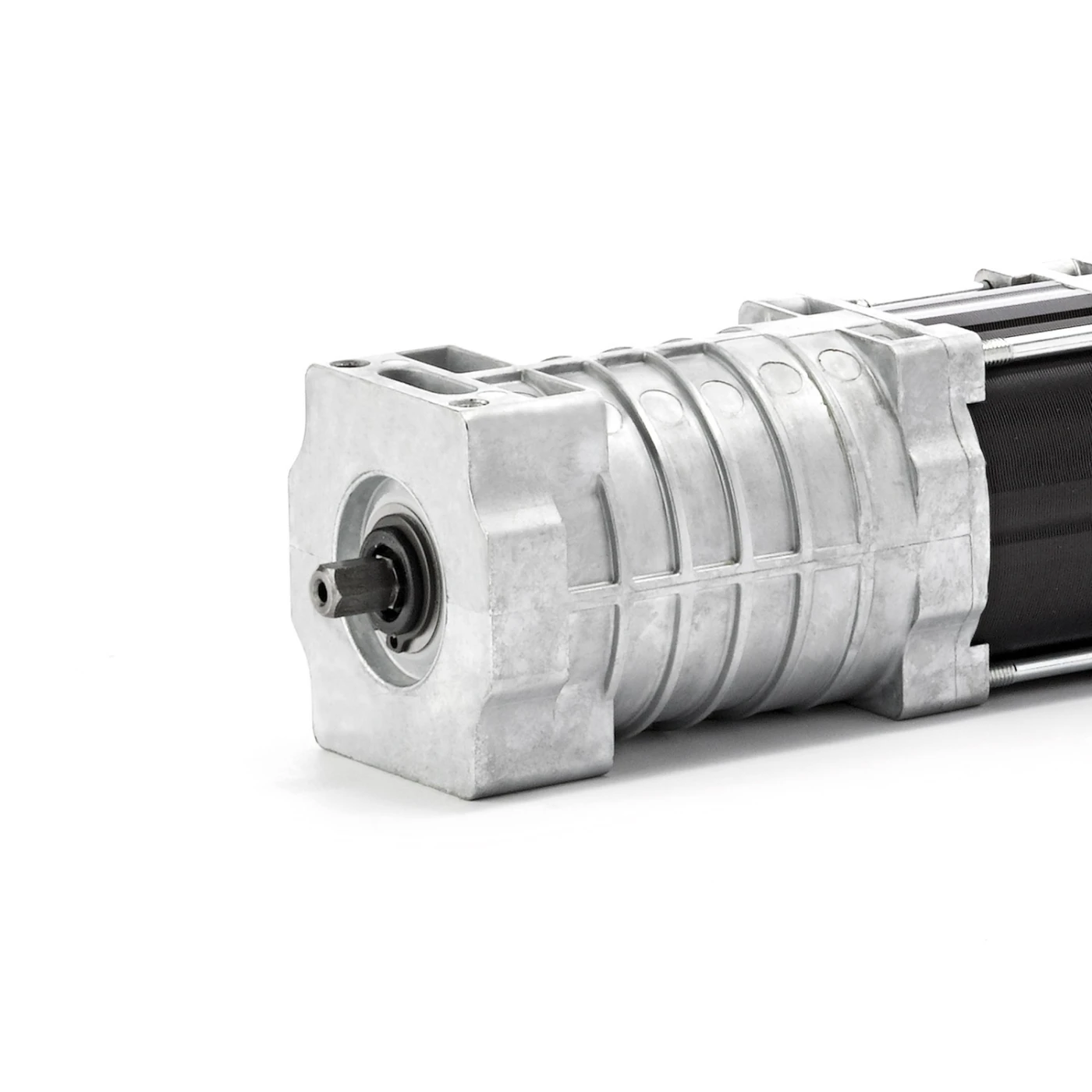

Der elero JA 09 Soft #352240003 bewegt Jalousien und Raffstoren mit 9Nm Drehmoment bei 26Upm. Sein doppelseitiger Abtrieb überträgt die Bewegung auf die Jalousiewellen. Die geräuschlose Softbremse vermeidet das typische Schaltgeräusch einer elektromagnetischen Bremse.

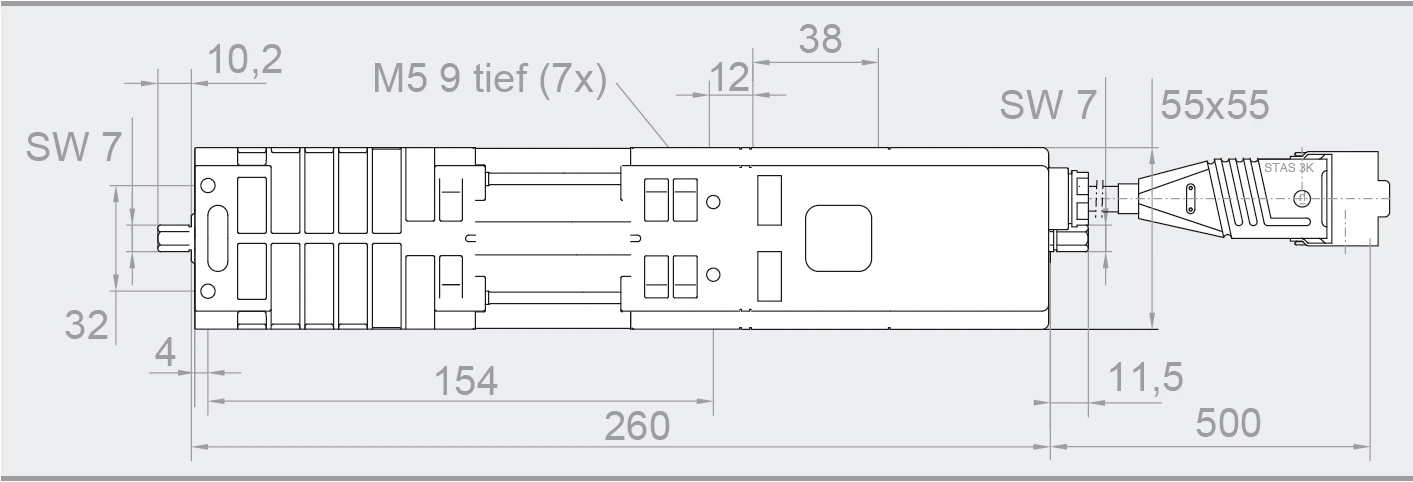

Der kabelgebundene 230V-Antrieb besitzt mechanische Endschalter. Die obere und untere Endlage werden am Motor eingestellt. Für einen Austausch sind neben dem Drehmoment auch Einbaumaße, Wellenprofil, Befestigung und elektrischer Anschluss der vorhandenen Anlage zu prüfen.

Funktionen

• 9Nm Drehmoment und 26Upm Drehzahl.
• Doppelseitiger Abtrieb für Jalousien und Raffstoren.
• Geräuschlose Softbremse.
• Mechanische Endabschaltung mit getrennten Einstelltasten für die Endlagen.
• Endschalterbereich bis 85 Umdrehungen.
• 0,5m Anschlusskabel mit STAS3-Stecker und Sicherungsbügel.

Einsatzbereiche

Der JA 09 Soft wird in der Kopfleiste einer Jalousie oder eines Raffstores eingesetzt. Der Hersteller nennt Kopfleisten ab 51mm Höhe und 57mm Breite. Das tatsächliche Kopfprofil und die benötigte Achshöhe bestimmen die Auswahl des Montagezubehörs. Die Bemessung des Motors richtet sich nach der jeweiligen Anlage.

Vorteile

• Die Softbremse unterstützt einen geräuscharmen Betrieb.
• Die mechanischen Endlagen lassen sich über die Einstelltasten am Antrieb festlegen.
• Rechts- und Linkseinbau sind entsprechend der Montageanleitung möglich.

Weitere Informationen

Kupplungssatz, Montagezubehör und Auflaufpilz werden über die Zusatzoptionen passend zur Anlage ausgewählt. Bei Auswahl „ohne“ wird das jeweilige Zubehör nicht ergänzt. Der JA 09 Soft hat keinen integrierten Funkempfänger.

• Zubehör für elero Raffstore- und Jalousieantriebe

Häufige Fragen zum elero JA 09 Soft

Ist der JA 09 Soft ein Funkmotor?

Nein. Der Antrieb wird kabelgebunden mit 230V angesteuert. Eine Funkbedienung setzt zusätzliche, für den Antrieb passende Steuerungstechnik voraus.

Wie werden die Endlagen eingestellt?

Die Endabschaltung arbeitet mechanisch. Die Einstellung erfolgt über die Einstelltasten am Motor nach der elero-Montageanleitung. Die Tastenbelegung hängt von der Einbaurichtung ab.

Welches Zubehör muss ich auswählen?

Der Kupplungssatz muss zum Profil der vorhandenen Jalousiewelle passen. Montagezubehör richtet sich nach Kopfleiste und Achshöhe. Für den Auflaufpilz ist die Einbaurichtung zu beachten: rechts orange, links weiß.

Kann ich den Motor rechts oder links einbauen?

Ja. Werkseitig ist Rechtseinbau vorbereitet. Beim Linkseinbau sind Kennzeichnung, Tastenbelegung und Auflaufpilz entsprechend der Montageanleitung anzupassen.
