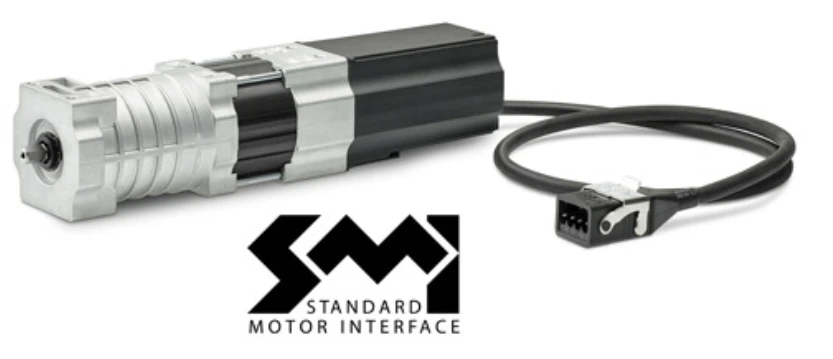

elero JA 04/35 Comfort SMI Jalousieantrieb 4Nm #353550001

elero JA 04/35 Comfort SMI – Jalousieantrieb mit 4Nm und 35Upm

Der elero JA 04/35 Comfort SMI #353550001 treibt Jalousien und Raffstores mit 4Nm und 35Upm an. Seine integrierte SMI-Schnittstelle ermöglicht die kabelgebundene Ansteuerung und Rückmeldung. Über einen passenden SMI-Aktor lässt sich der Motor in eine Gebäudeautomation wie KNX einbinden.

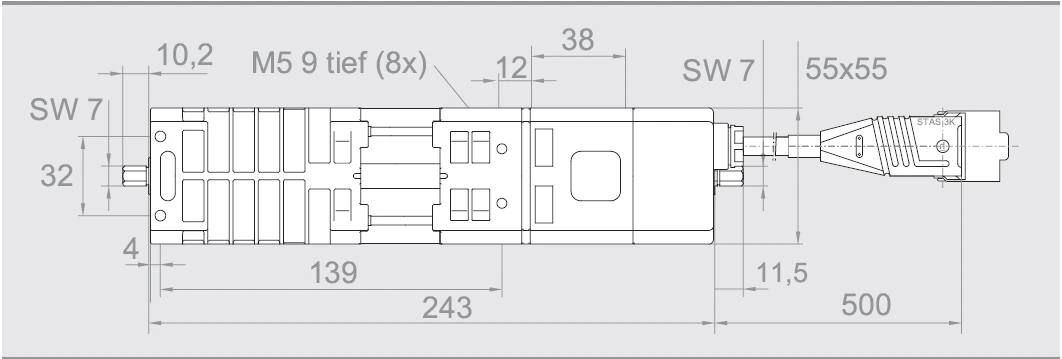

Die elektronische Endabschaltung, Stillstandserkennung und geräuschlose Softbremse unterstützen den geregelten Betrieb. Während der Lamellenwendung und vor den Endlagen arbeitet der Antrieb mit 6Upm Langsamfahrt. Die Motorlänge beträgt 243mm.

Funktionen

• Integrierte SMI-Schnittstelle für kabelgebundene Steuerung und Rückmeldung
• Elektronisch einstellbare Endlagen
• Beidseitiger Abtrieb und Softstart
• Geräuschlose Softbremse
• Langsamfahrt mit 6Upm und Stillstandserkennung
• Bandlängenausgleich bei entsprechend eingerichteten Referenzfahrten
• Identifikation im SMI-System über die motorbezogene Key-ID

Einsatzbereiche

Der Antrieb wird in Jalousie- und Raffstorekopfleisten eingesetzt. Bei automatisierten Anlagen übernimmt ein passender SMI-Aktor die Verbindung zur übergeordneten Steuerung. Drehmoment, Geschwindigkeit, Einbaulänge, Befestigung und Wellenkupplung sind anhand der jeweiligen Anlage auszuwählen.

Vorteile dieser Ausführung

Die Kombination aus 4Nm, 35Upm und 243mm Motorlänge ist bei der Auswahl für kleinere Drehmomentanforderungen und den vorhandenen Einbauraum maßgeblich. Die schnellere Fahrbewegung gegenüber einer 26Upm-Ausführung setzt eine dafür ausgelegte Raffstoremechanik voraus. Die SMI-Rückmeldung unterstützt die Einbindung in die Gebäudeautomation; die reduzierte Wendegeschwindigkeit erlaubt eine feinere Lamellenverstellung.

Weitere Informationen

Einbau und Einstellung: Die zur Artikelnummer-Endung 0001 gehörende Anleitung sieht Rechtseinbau vor. Aus Sicht von außen nach innen liegen Kabelauslass und gekennzeichnete Stirnseite rechts. Im Auslieferzustand ist die untere Endlage angefahren. Endlagen und Wendebereich werden nach Anleitung mit dem SMI-Montagekabel eingestellt.

SMI-Anschluss: Diese Ausführung benötigt 230V und einen passenden SMI-Anschluss. SMI-LoVo-Steuerungen sind nicht zulässig. Die SMI-Key-ID gehört zum jeweiligen Motor und darf bei der Zuordnung nicht vertauscht werden. Den elektrischen Anschluss führt eine Elektrofachkraft aus.

Hinweis zum Verkauf: Nur für gewerbliche Kunden: Fachhändler, Firmen und Elektroinstallateure. Ein Verkauf an Privatpersonen erfolgt nur nach vorheriger Prüfung der fachlichen Eignung, beispielsweise durch Nachweis einer Elektrofachkraft oder einer entsprechenden Schulung.

• Zubehör für elero Raffstore- und Jalousieantriebe
• elero SMI-Montagekabel #232540001 mit STAK4

Häufige Fragen zum JA 04/35 Comfort SMI

Was bedeutet die Modellbezeichnung 04/35?

Sie steht bei diesem Modell für 4Nm Bemessungs-Drehmoment und 35Upm Bemessungs-Drehzahl. Die Langsamfahrt zur Lamellenwendung beträgt 6Upm.

Ist der Antrieb direkt an KNX anschließbar?

Die integrierte Schnittstelle ist SMI. Für die Einbindung in KNX wird ein passender KNX-SMI-Aktor benötigt. Eine KNX-Busleitung wird nicht unmittelbar am Motor angeschlossen.

Ist dies ein Funkantrieb oder ein SMI-LoVo-Motor?

Nein. Der JA Comfort SMI arbeitet kabelgebunden mit 230V. Für die SMI-Ansteuerung sind passende Netzspannungs-SMI-Steuerungen vorgesehen, keine SMI-LoVo-Steuerungen. Ein integrierter ProLine 2 Funkempfänger gehört nicht zu dieser Ausführung.

Wann arbeitet der Bandlängenausgleich?

Dafür wird die obere Endlage auf Blendenposition mit zyklischen Referenzfahrten eingerichtet. Die genaue Einstellung richtet sich nach der zum Motor gehörenden Anleitung.

Welches Montagekabel wird benötigt?

Der elero Katalog nennt das SMI-Montagekabel #232540001 mit STAK4-Kupplung. Für Anschluss, Endlagen und Lamellenwendebereich ist die SMI-Anleitung maßgeblich.
