Somfy LT 60 Vega 60/12 NHK-Kompakt Rollladenmotor SW70 ESM #1162160 #1162161 #1162162 #1162226

Somfy LT 60 Vega 60/12 NHK-Kompakt Rollladenmotor SW70 ESM

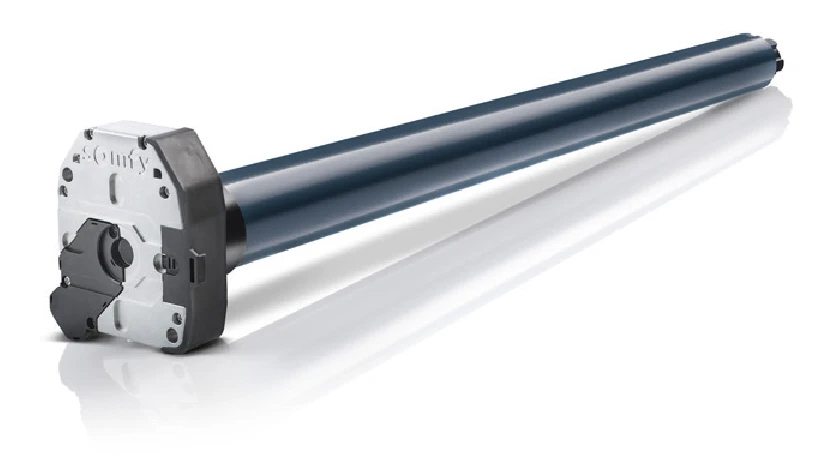

Der Somfy LT 60 Vega 60/12 NHK-Kompakt ist ein kabelgebundener mechanischer Rollladenmotor für Anlagen mit passender SW70-ESM-Wickelwelle. Der Antrieb arbeitet mit 60Nm und 12U/min. Die NHK-Kompakt-Ausführung besitzt einen Anschluss für die Notfall-Kurbelbedienung.

Ausführungen und Artikelnummern

• 1m Kabel schwarz – Somfy Artikelnummer 1162160
• 2,5m Kabel weiß – Somfy Artikelnummer 1162161
• 3m Kabel schwarz – Somfy Artikelnummer 1162162
• 5m Kabel schwarz – Somfy Artikelnummer 1162226

Funktionen und Eigenschaften

• Mechanischer Einsteckantrieb der Baureihe LT 60
• Mechanische Einstellung der oberen und unteren Endlage

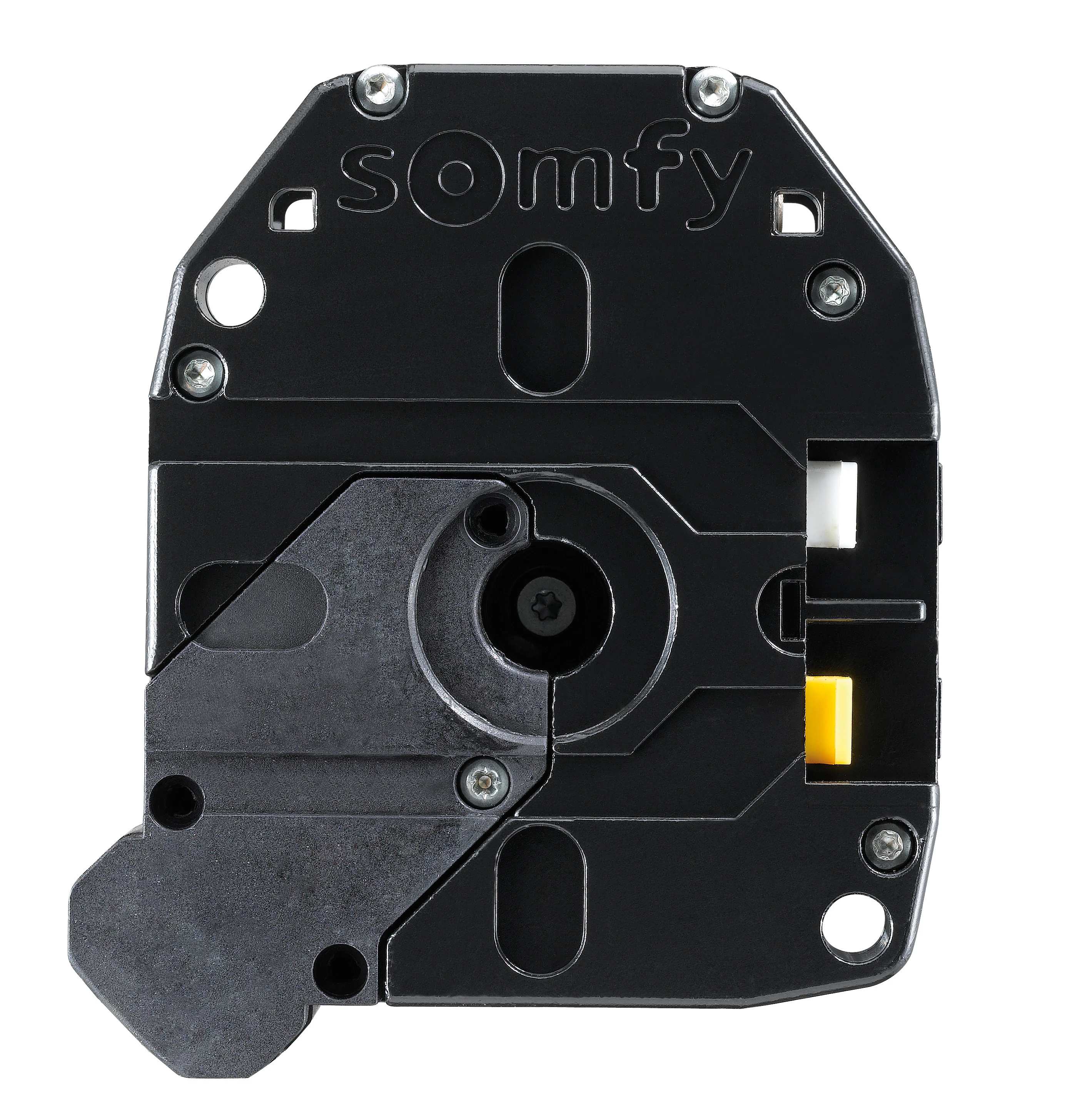

• NHK-Kompakt-Ausführung mit Anschluss für die Notfall-Kurbelbedienung
• Endschalterkapazität bis 34 Umdrehungen
• Abnehmbares 4-adriges Anschlusskabel
• Thermischer Überhitzungsschutz bei 140°C
• Schutzart IP44 und Schutzklasse I

Einsatzbereiche

Die Ausführung ist für Rollladenanlagen vorgesehen, deren mechanische Konstruktion eine passende SW70-ESM-Wickelwelle und die NHK-Kompakt-Ausführung verwendet. Vor dem Austausch sind Wellenprofil, Motorlager, Kurbelanbindung, Drehmoment und Drehzahl zu prüfen.

Vorteile

• Anschluss für die Notfall-Kurbelbedienung
• Vier bestätigte Kabelausführungen
• Mechanische Endlageneinstellung
• Robuste kabelgebundene Antriebstechnik

FAQ

Welche Leistung hat der LT 60 Vega 60/12?

Der Motor arbeitet mit 60Nm, 12U/min und 240W Leistungsaufnahme.

Wie werden die Endlagen eingestellt?

Die Endlagen werden mechanisch eingestellt. Zusätzlich besitzt die NHK-Kompakt-Ausführung einen Anschluss für eine Notfall-Kurbelbedienung.

Welche Kabelausführungen sind erhältlich?

Bestätigt sind 1m Kabel schwarz mit Artikelnummer 1162160, 2,5m Kabel weiß mit 1162161, 3m Kabel schwarz mit 1162162 und 5m Kabel schwarz mit 1162226.

Was ist vor der Bestellung zu prüfen?

Vor der Bestellung müssen SW70-ESM-Wellenprofil, Adapter, Mitnehmer, Motorlager, Kurbelanbindung, Drehmoment und Drehzahl geprüft werden.
