Somfy HiPro LT50 Mariner 40/17 NHK-Kompakt Markisenmotor DS78 #1049408 #1049409 #1049410 #1049411

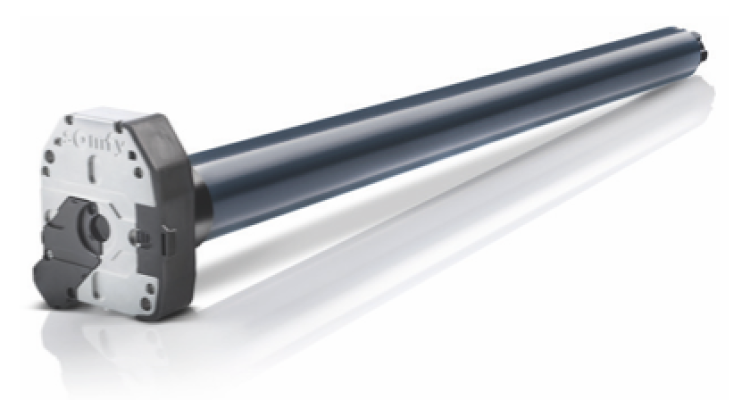

Somfy LT50 Mariner 40/17 NHK-Kompakt Markisenmotor für DS78

Der Somfy LT50 Mariner 40/17 NHK-Kompakt liefert 40Nm Drehmoment bei 17Upm. Diese Ausführung ist für offene Markisen ohne Kassette mit passender DS78-Welle vorgesehen. Adapter und Mitnehmer für DS78 gehören zu dieser Ausführung.

Die obere und untere Endlage werden mechanisch über Einstelltasten am Motorkopf festgelegt. Der integrierte Anschluss für die Nothandbedienung ermöglicht bei Stromausfall eine manuelle Betätigung mit passendem, separat benötigtem Kurbelzubehör. Die Ansteuerung erfolgt kabelgebunden; das vieradrige Motoranschlusskabel ist steckbar.

Historische Artikelnummern: Somfy Art.-Nr. 1049409 (2,5m Kabel weiß). Diese Ausführungen sind ausgelaufen. Sie bleiben zur Artikelzuordnung als Varianten auswählbar und werden mit „Nicht mehr lieferbar“ angezeigt.

Funktionen

• Mechanische Endlageneinstellung über Einstelltasten
• 40Nm Drehmoment bei 17Upm
• Integrierter Anschluss für die Nothandbedienung
• 230V-Netzversorgung bei 50Hz
• Vieradriges, steckbares Motoranschlusskabel

Einsatzbereiche

Diese Ausführung ist für offene Markisen ohne Kassette mit technisch passender DS78-Antriebskonfiguration bestimmt. Vor dem Austausch sind Drehmoment, Drehzahl, Wellenprofil, Einbaumaße, Lageraufnahme, Kurbelanschluss und elektrische Steuerung abzugleichen. Die Bezeichnung LT50 allein bestätigt keine Austauschkompatibilität.

Vorteile

• Endlagen direkt am Motorkopf einstellen
• Manuelle Bedienung bei Stromausfall mit passendem Kurbelzubehör
• Adapter und Mitnehmer für DS78 enthalten
• Kabelausführung über die zugehörige Somfy-Artikelnummer auswählen

Weitere Informationen

NHK-Kompakt bezeichnet die Ausführung mit Anschluss für eine Nothandbedienung. Ein LT50-Standardantrieb ohne NHK-Anschluss bietet diese Funktion nicht. Montage, Anschluss und Inbetriebnahme erfolgen nach der zugehörigen Somfy-Anleitung; der elektrische Anschluss ist durch eine Elektrofachkraft auszuführen.

Häufige Fragen

Wie werden die Endlagen eingestellt?

Die Endlagen werden mechanisch über die Einstelltasten am Motorkopf festgelegt. Die Vorgehensweise ist in der Anleitung im TAB Bedienungsanleitung beschrieben.

Welche Artikelnummer gehört zu welchem Kabel?

1049408 = 1m Kabel schwarz; 1049411 = 0,5m Kabel mit STAS3 (Pass); 1049410 = 3m Kabel schwarz. Die Zuordnung gilt für die hier angebotene DS78-Ausführung.

Ist eine Nothandkurbel enthalten?

Nein. Der Antrieb besitzt den Anschluss für eine Nothandbedienung. Das passende Kurbelzubehör wird separat benötigt.

Was ist bei der Kurbelbedienung zu beachten?

Vor der manuellen Bedienung die Stromversorgung ausschalten. Den Motor nicht gleichzeitig elektrisch und mit der Nothandkurbel betätigen. Die Hinweise der Herstelleranleitung beachten.
