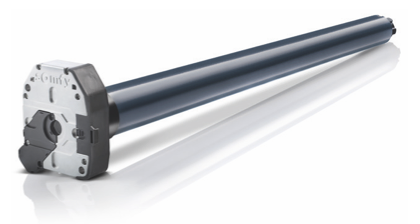

LT 50 NHK - Kompakt Nothandkurbel
Somfy LT 50 NHK-Kompakt Markisenmotoren mit Nothandkurbel für DS78
Somfy LT 50 NHK-Kompakt ist eine kabelgebundene Markisenmotor-Baureihe mit mechanischer Endabschaltung und integriertem Anschluss für eine Nothandkurbel. Die Motoren werden bei Markisen ohne Kassette eingesetzt, wenn neben der elektrischen Bedienung auch eine manuelle Notbedienung vorgesehen sein soll.
Die gelisteten Varianten umfassen Jet 8/17, Meteor 20/17, Gemini 25/17 und Mariner 40/17. Alle Artikel sind für DS78 geführt. Damit eignet sich die Produktgruppe für Markisenanlagen, bei denen Wellenmaß, Drehmoment und Notbedienung klar aufeinander abgestimmt werden müssen.
Nothandkurbel für manuelle Bedienung
Der Nothandkurbelanschluss ermöglicht die manuelle Bewegung der Markise, wenn die elektrische Bedienung nicht verfügbar ist. Diese Funktion ist besonders bei Anlagen wichtig, die auch bei Stromausfall oder technischer Störung eingefahren werden sollen.
Notbedienung bei Stromausfall
Der integrierte Nothandkurbelanschluss ermöglicht das kontrollierte Bewegen der Markise auch bei Ausfall der Spannungsversorgung. Dadurch bleibt die Anlage in kritischen Situationen weiterhin bedienbar.
Mechanische Endlagentechnik
LT 50 NHK-Kompakt arbeitet mit mechanischer Endabschaltung. Die Endlagen werden über Drucktasten eingestellt und oben sowie unten fix definiert. Dadurch bleibt die Technik klar, robust und für kabelgebundene Markisensteuerungen geeignet.
DS78 und Drehmomentstufen
Die vorhandenen Varianten sind für DS78 Markisenwellen vorgesehen. Die Drehmomente reichen von 8 Nm bis 40 Nm. Jet 8/17 ist für kleinere Anlagen, Meteor 20/17 und Gemini 25/17 für mittlere Anwendungen und Mariner 40/17 für höhere Kraftanforderungen vorgesehen.
Abgrenzung zu HiPro LT 50
Im Unterschied zu HiPro LT 50 besitzt die NHK-Kompakt-Ausführung eine zusätzliche Notbedienung. Dadurch ist sie die passende Wahl, wenn eine Markise ohne Kassette nicht nur elektrisch, sondern bei Bedarf auch manuell per Kurbel bewegt werden soll.
1 bis 4 (von insgesamt 4)
Kaufberatung für Somfy LT 50 NHK-Kompakt
LT 50 NHK-Kompakt ist eine spezielle Somfy Markisenmotor-Baureihe für Anlagen ohne Kassette, bei denen eine Nothandkurbel benötigt wird. Die Motoren verbinden klassische kabelgebundene Antriebstechnik mit der Möglichkeit einer manuellen Notbedienung. Dadurch bleibt die Markise auch dann bewegbar, wenn die elektrische Versorgung oder Steuerung nicht zur Verfügung steht.
Die Kategorie enthält vier Varianten: Jet 8/17, Meteor 20/17, Gemini 25/17 und Mariner 40/17. Alle gelisteten Artikel sind für DS78 vorgesehen. Die Motoren arbeiten mit mechanischer Endabschaltung, Drucktasten-Endlageneinstellung und 4-adriger kabelgebundener Ansteuerung.
Wann ist eine Nothandkurbel sinnvoll?
Eine Nothandkurbel ist dann relevant, wenn eine Markise auch bei Stromausfall, Steuerungsproblem oder Wartungssituation bewegt werden können muss. Besonders bei außenliegenden Anlagen kann das wichtig sein, wenn Wind oder Wetter ein Einfahren der Markise erforderlich machen. Die NHK-Funktion ersetzt keine Windüberwachung, bietet aber eine zusätzliche manuelle Bedienmöglichkeit.
Die Kompakt-Ausführung ist auf Markisen ohne Kassette ausgelegt. Für Kassettenmarkisen mit elektronischer Schließkrafterkennung ist Orea 50 WT die technisch andere Motorgruppe. Für klassische Markisen ohne Notkurbelanschluss wird HiPro LT 50 verwendet.
Variantenlogik nach Drehmoment
Jet 8/17 ist die kleinste gelistete NHK-Kompakt-Variante. Meteor 20/17 und Gemini 25/17 decken mittlere Anlagen ab. Mariner 40/17 wird bei höheren Kraftanforderungen innerhalb dieser Kategorie eingesetzt. Die Drehmomentwahl muss zur tatsächlichen Markisengröße, zum Ausfall, zur Gelenkarmspannung und zur Mechanik passen.
Die zweite Zahl beschreibt die Drehzahl. Alle gelisteten Varianten arbeiten mit 17 U/min. Bei Austauschprojekten sollte nicht nur das Drehmoment, sondern auch die Einbaulänge und vorhandene Lagerung geprüft werden.
DS78 als verbindliches Wellenmaß
Alle gelisteten LT-50-NHK-Kompakt-Motoren sind für DS78 angegeben. Adapter und Mitnehmer müssen dazu passen. Eine abweichende Markisenwelle erfordert technische Prüfung, da die Kraftübertragung über die falsche Wellenaufnahme nicht zuverlässig erfolgen kann.
Vor der Bestellung sollten vorhandene Welle, Lagerseite, Kurbelanschluss, Motorkopf und Kabellänge kontrolliert werden. Besonders bei älteren Markisen kann die mechanische Situation vom Standard abweichen.
Austausch und Steuerung
Beim Austausch eines vorhandenen NHK-Motors sind Artikelnummer, Drehmoment, Welle, Kurbelabgang, Einbaulänge und Anschlussleitung entscheidend. Der Motor wird kabelgebunden angesteuert. Eine Funknachrüstung ist nur mit passenden zusätzlichen Steuerungskomponenten möglich.
Die mechanische Endlageneinstellung erfolgt über Drucktasten am Motor. Dadurch ist bei der Inbetriebnahme Zugang zum Motorbereich erforderlich. Nach der Einstellung bleiben die Endlagen fix. Für einen zuverlässigen Betrieb müssen Tuch, Gelenkarme, Lager und Welle leichtgängig und mechanisch intakt sein.
Abgrenzung innerhalb der Somfy Baureihe 50
Innerhalb der Somfy Baureihe 50 ist LT 50 NHK-Kompakt die Lösung für Markisen ohne Kassette mit Notbedienung. HiPro LT 50 ist der mechanische Standardmotor ohne Kurbelanschluss. Orea 50 WT ist der elektronische Kassettenmarkisenmotor mit Drehmomenterkennung und Entspannimpuls.
Diese Trennung verhindert Fehlbestellungen. Entscheidend ist nicht nur die Leistung des Motors, sondern die passende Kombination aus Markisentyp, Endlagentechnik, Welle und Bedienanforderung.
FAQ
Was bedeutet NHK?
NHK steht für Nothandkurbel und beschreibt den zusätzlichen Anschluss zur manuellen Bedienung.
Für welche Markisen ist LT 50 NHK-Kompakt vorgesehen?
Für Markisen ohne Kassette mit DS78-Welle und Bedarf an manueller Notbedienung.
Welche Varianten sind vorhanden?
Jet 8/17, Meteor 20/17, Gemini 25/17 und Mariner 40/17.
Welche Endlagentechnik wird verwendet?
Die Motoren arbeiten mit mechanischer Endabschaltung und Drucktasten-Einstellung.
Ist LT 50 NHK-Kompakt ein Funkmotor?
Nein. Die Antriebe sind kabelgebunden. Funkfunktionen erfordern geeignete zusätzliche Steuerungskomponenten.
