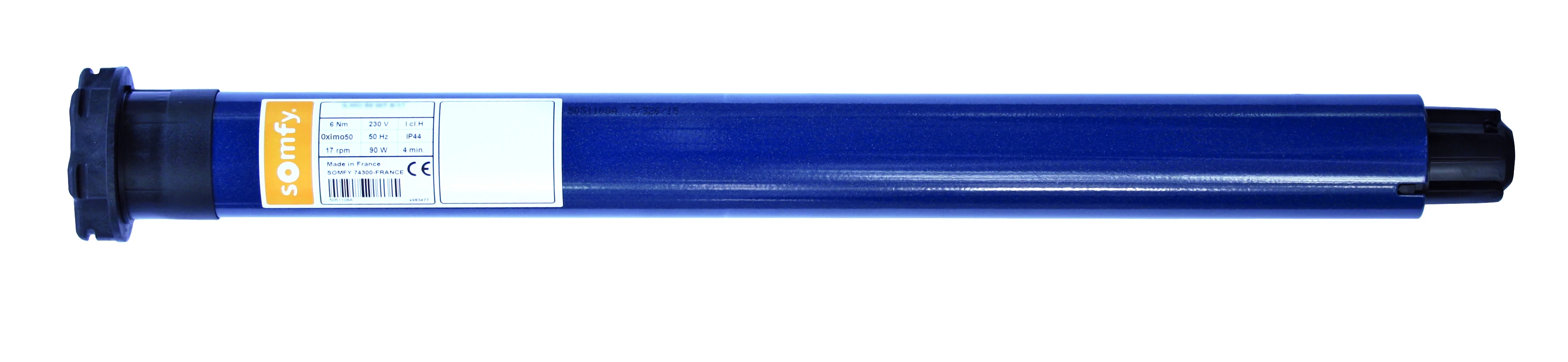

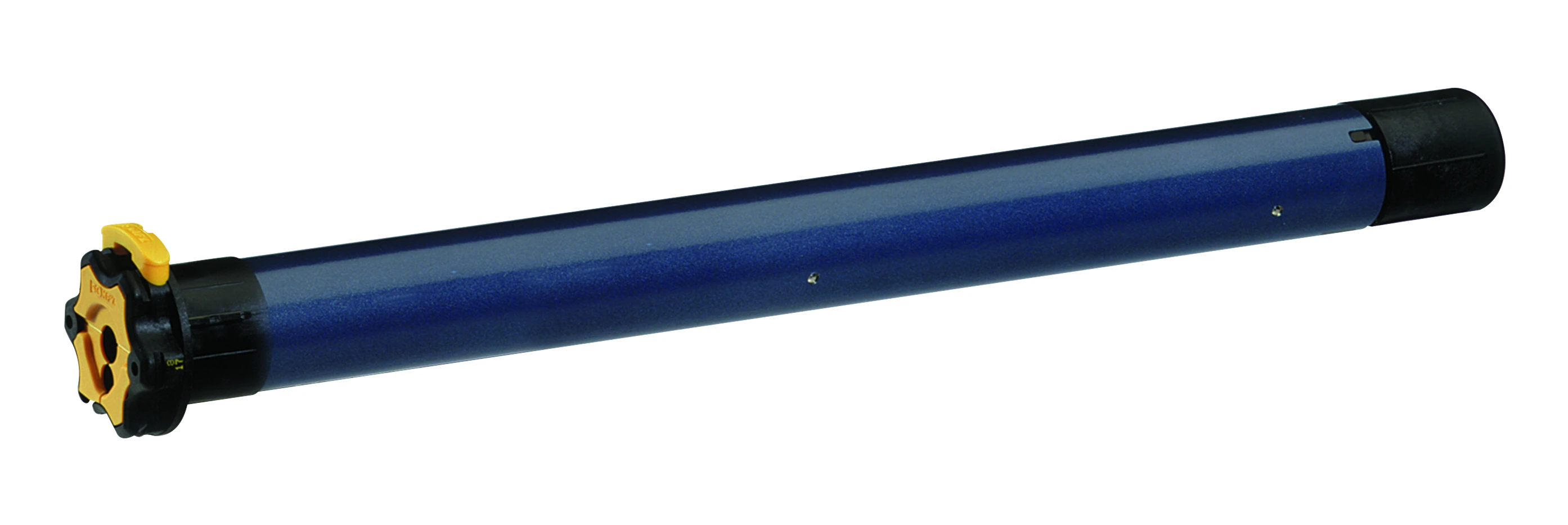

Somfy HiPro LT50 Atlas 15/17 Markisenmotor DS78 #1039306 #1039318 #1039313
Somfy HiPro LT50 Atlas 15/17 für DS78
Der Somfy HiPro LT50 Atlas 15/17 liefert 15Nm Drehmoment bei 17Upm. Diese Ausführung ist für Markisen mit passender DS78-Welle vorgesehen. Adapter und Mitnehmer für DS78 gehören zum Lieferumfang.

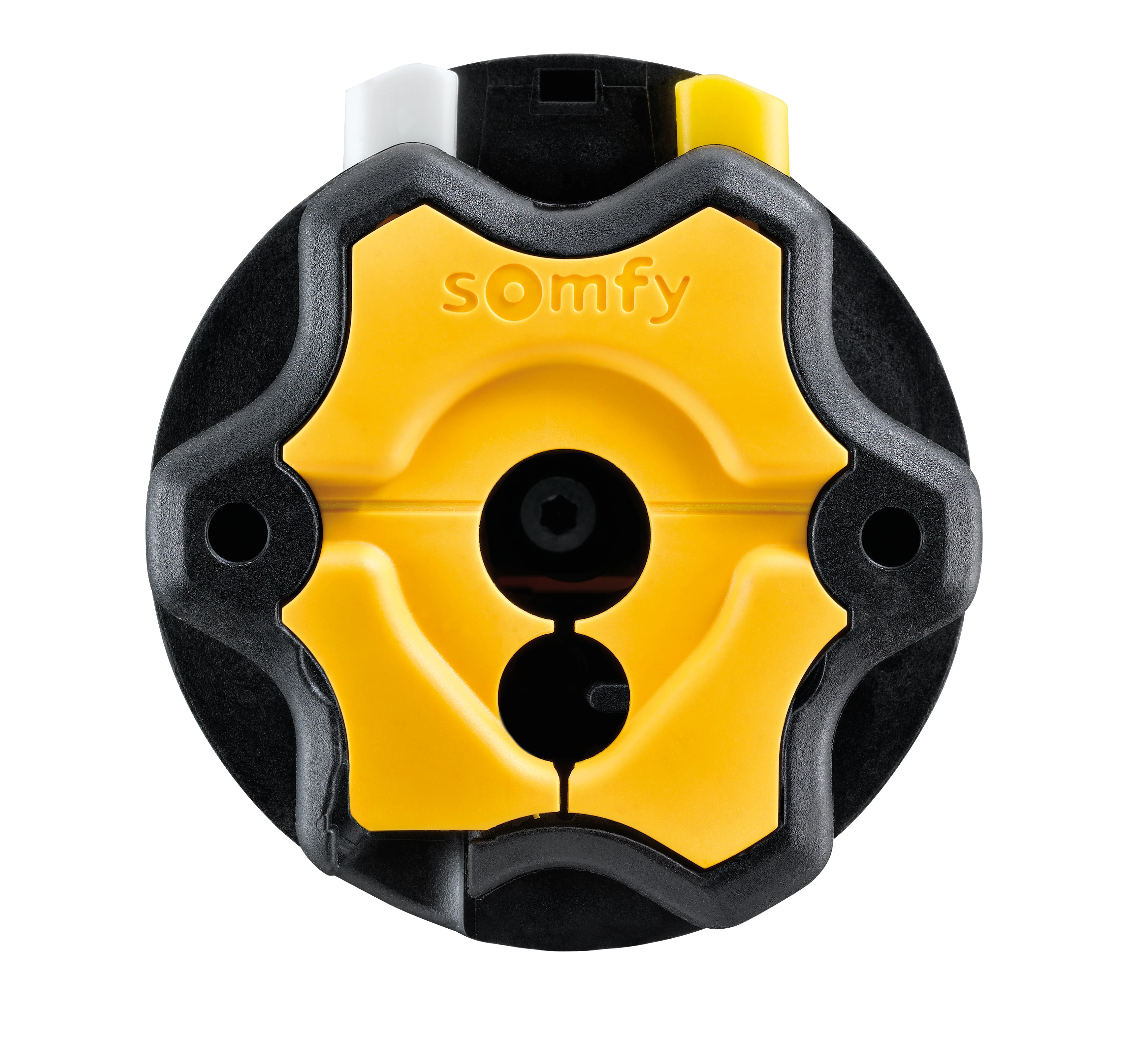

Die obere und untere Endlage werden mechanisch über Einstelltasten am Motorkopf festgelegt. Der Antrieb wird kabelgebunden angesteuert. Kabellänge, Kabelfarbe und Artikelnummer sind für diese Ausführung gesondert zuzuordnen.
Funktionen
- Mechanisch über Einstelltasten einstellen
- 15Nm Drehmoment bei 17Upm
- 230V-Netzversorgung bei 50Hz
- Vieradriges, steckbares Motoranschlusskabel
- Thermischer Motorschutz
Einsatzbereiche
Markisen mit technisch passender Antriebskonfiguration. Montage, Anschluss und Inbetriebnahme erfolgen nach der zugehörigen Herstelleranleitung durch qualifizierte Fachkräfte.
Vorteile
- Mechanische Endlagen direkt am Motorkopf einstellen
- Anschlussleitung für Montage und Service steckbar
- Wellenkonfiguration DS78 konkret festgelegt
Weitere Informationen
Vor einem Austausch sind Drehmoment, Drehzahl, Wellenprofil, Einbaumaße, Lageraufnahme und Steuerung mit der vorhandenen Anlage abzugleichen. Die Bezeichnung LT50 allein bestätigt keine Austauschkompatibilität.
Häufige Fragen
Wie werden die Endlagen eingestellt?
Mechanisch über Einstelltasten. Die passenden Schritte stehen in der Anleitung im TAB Bedienungsanleitung.
Was ist beim Austausch zu prüfen?
15Nm, 17Upm sowie Wellenprofil, Einbaumaße, Lageraufnahme und Steuerung müssen zur bestehenden Anlage passen.
Wie wähle ich die richtige Kabelausführung?
Die technische Tabelle ordnet die vorhandenen Artikelnummern den Kabelausführungen zu. Kabellänge, Farbe und gegebenenfalls Steckverbindung vor der Bestellung abgleichen.
Was bedeutet „Ohne Kabel – Nicht mehr lieferbar“?
Die Auswahl „Ohne Kabel – Nicht mehr lieferbar“ kann derzeit nicht bestellt werden. Maßgeblich ist der Lieferstatus der gewählten Ausführung. Daraus folgt keine Lieferzusage für andere Varianten.
| Baureihe und Typ | Somfy HiPro LT50 Atlas 15/17 |
|---|---|
| Drehmoment | 15Nm |
| Drehzahl | 17Upm |
| Ausführung | DS78 |
| Betriebsspannung und Frequenz | 230V, 50Hz |
| Endlageneinstellung | Mechanisch über Einstelltasten |
| Nennleistung und Stromaufnahme | 140W, 0,65A gemäß Somfy-Datenblatt TDST DOC143857 002 |
| Motorabmessungen | L1 max. 525mm, L2 510mm (±3mm), L3 max. 533mm |
| Motorgewicht | 1,95kg gemäß Somfy-Datenblatt |
| Anschluss | 4-adrig, 0,75mm², steckbar |
| Thermische Referenzzeit | 4min gemäß Somfy-Datenblatt |
| Betriebstemperatur im normalen Einsatz | –10 bis +40°C |
| Einbaulage | Horizontal |
| Schutzart und Schutzklasse | IP44, Schutzklasse I |
| Somfy 1039306 | 1m Kabel schwarz, DS78 |
| Somfy 1039313 | 3m Kabel schwarz, DS78 |
| Somfy 1039318 | 0,5m Kabel mit STAS3 (Pass), DS78 |
- Somfy HiPro LT50 Atlas 15/17 Rohrmotor
- Adapter und Mitnehmer für DS78
- Anschlusskabel entsprechend der gewählten Kabelausführung; bei einer gelieferten Ausführung ohne Kabel ist keine Anschlussleitung enthalten
