Somfy HiPro LT50 Vectran 45/12 Rollladenmotor SW60 ED #1051241 #1051249 #1051256 #1242626

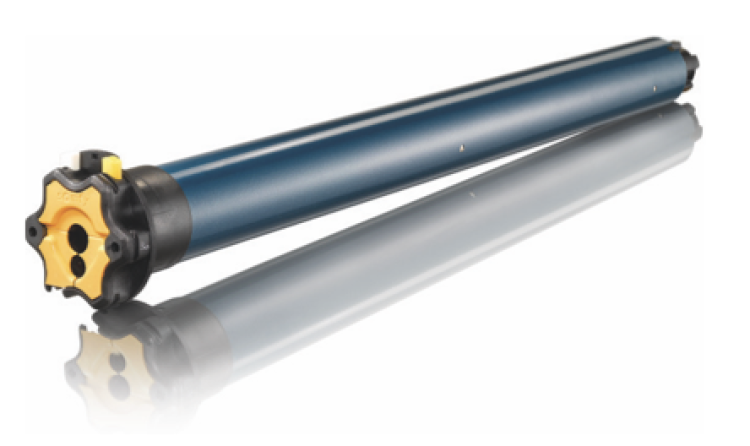

Somfy HiPro LT50 Vectran 45/12 für SW60 ED
Der Somfy HiPro LT50 Vectran 45/12 liefert 45Nm Drehmoment bei 12Upm. Diese Ausführung ist für Rollläden mit passender SW60 ED-Welle vorgesehen. Adapter und Mitnehmer für SW60 ED gehören zum Lieferumfang.
Die obere und untere Endlage werden mechanisch über Einstelltasten am Motorkopf festgelegt. Der Antrieb wird kabelgebunden angesteuert. Kabellänge, Kabelfarbe und Artikelnummer sind für diese Ausführung gesondert zuzuordnen.
Funktionen
- Mechanisch über Einstelltasten einstellen
- 45Nm Drehmoment bei 12Upm
- 230V-Netzversorgung bei 50Hz
- Vieradriges, steckbares Motoranschlusskabel
- Thermischer Motorschutz
Einsatzbereiche
Rollläden mit technisch passender Antriebskonfiguration. Montage, Anschluss und Inbetriebnahme erfolgen nach der zugehörigen Herstelleranleitung durch qualifizierte Fachkräfte.
Vorteile
- Mechanische Endlagen direkt am Motorkopf einstellen
- Anschlussleitung für Montage und Service steckbar
- Wellenkonfiguration SW60 ED konkret festgelegt
Weitere Informationen
Vor einem Austausch sind Drehmoment, Drehzahl, Wellenprofil, Einbaumaße, Lageraufnahme und Steuerung mit der vorhandenen Anlage abzugleichen. Die Bezeichnung LT50 allein bestätigt keine Austauschkompatibilität.
Häufige Fragen
Wie werden die Endlagen eingestellt?
Mechanisch über Einstelltasten. Die passenden Schritte stehen in der Anleitung im TAB Bedienungsanleitung.
Was ist beim Austausch zu prüfen?
45Nm, 12Upm sowie Wellenprofil, Einbaumaße, Lageraufnahme und Steuerung müssen zur bestehenden Anlage passen.
Wie wähle ich die richtige Kabelausführung?
Die technische Tabelle ordnet die vorhandenen Artikelnummern den Kabelausführungen zu. Kabellänge, Farbe und gegebenenfalls Steckverbindung vor der Bestellung abgleichen.
Was bedeutet „Ohne Kabel – Nicht mehr lieferbar“?
Die Auswahl „Ohne Kabel – Nicht mehr lieferbar“ kann derzeit nicht bestellt werden. Maßgeblich ist der Lieferstatus der gewählten Ausführung. Daraus folgt keine Lieferzusage für andere Varianten.
Zusätzliche Somfy-Referenzen
- 1242626: 3m Kabel schwarz, SW60 ED; Auf Anfrage
| Baureihe und Typ | Somfy HiPro LT50 Vectran 45/12 |
|---|---|
| Drehmoment | 45Nm |
| Drehzahl | 12Upm |
| Ausführung | SW60 ED |
| Betriebsspannung und Frequenz | 230V, 50Hz |
| Endlageneinstellung | Mechanisch über Einstelltasten |
| Nennleistung und Stromaufnahme | 240W, 1,1A gemäß Somfy-Datenblatt TDST DOC143857 002 |

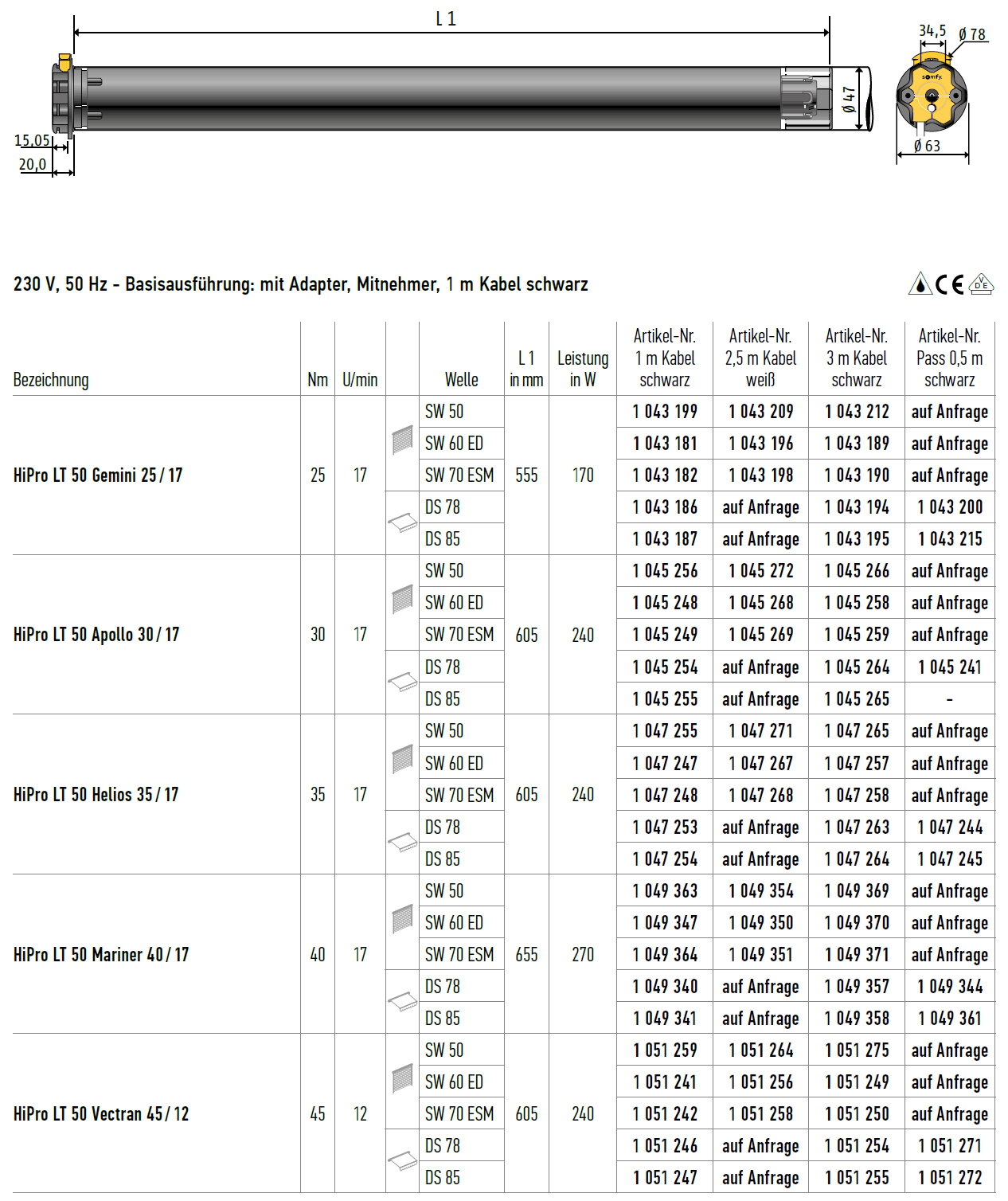

| Motorabmessungen | L1 max. 605mm, L2 590mm (±3mm), L3 max. 613mm |
| Motorgewicht | 2,55kg gemäß Somfy-Datenblatt |
| Anschluss | 4-adrig, 0,75mm², steckbar |
| Thermische Referenzzeit | 4min gemäß Somfy-Datenblatt |
| Betriebstemperatur im normalen Einsatz | –10 bis +40°C |
| Einbaulage | Horizontal |
| Schutzart und Schutzklasse | IP44, Schutzklasse I |
| Somfy 1051241 | 1m Kabel schwarz, SW60 ED |
| Somfy 1051256 | 2,5m Kabel weiß, SW60 ED |
| Somfy 1051249 | 3m Kabel schwarz, SW60 ED |
- Somfy HiPro LT50 Vectran 45/12 Rohrmotor
- Adapter und Mitnehmer für SW60 ED
- Anschlusskabel entsprechend der gewählten Kabelausführung; bei einer gelieferten Ausführung ohne Kabel ist keine Anschlussleitung enthalten
