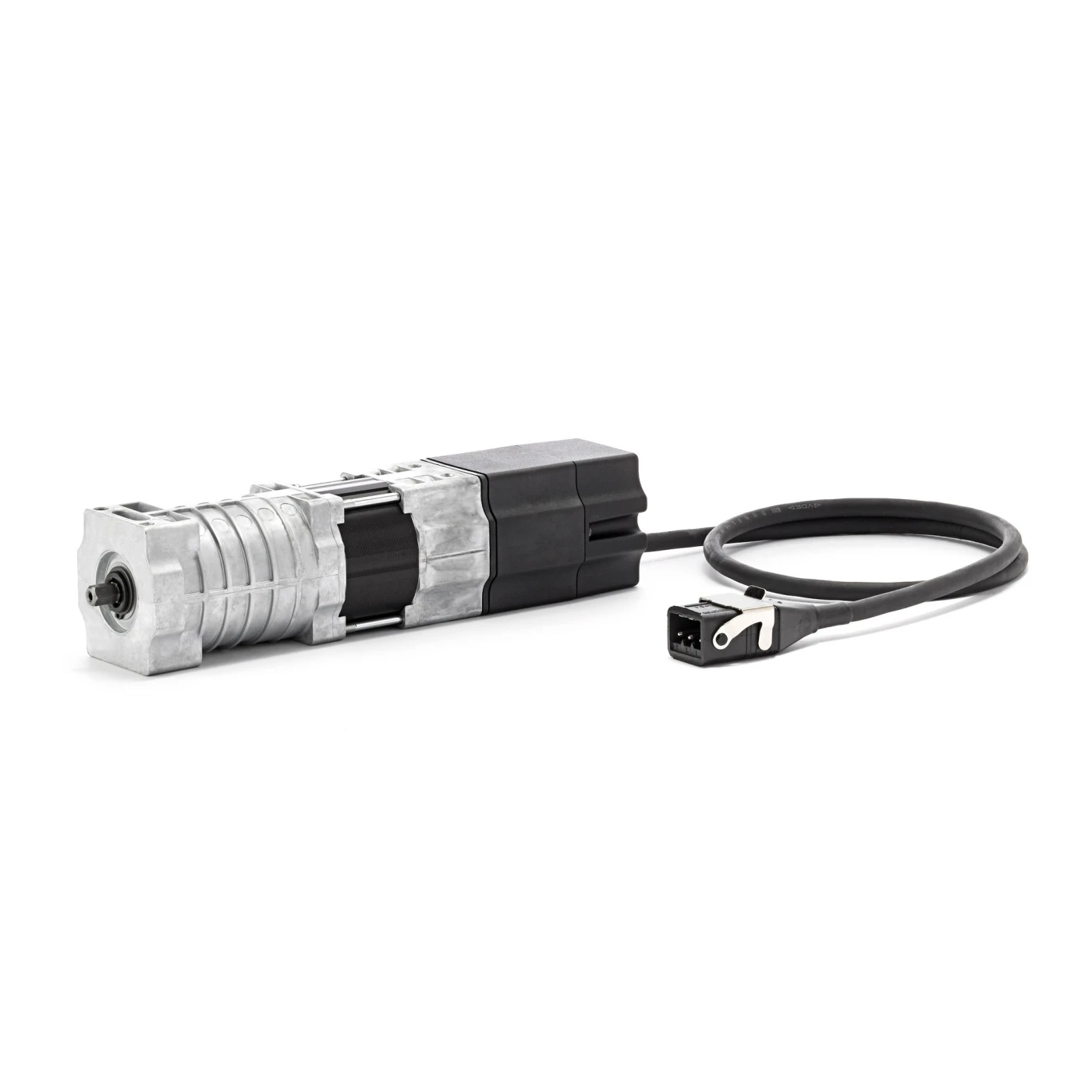

elero JA 20 dk Jalousieantrieb 2×10Nm #350720003

elero JA 20 dk – kabelgebundener Jalousieantrieb mit 2×10Nm

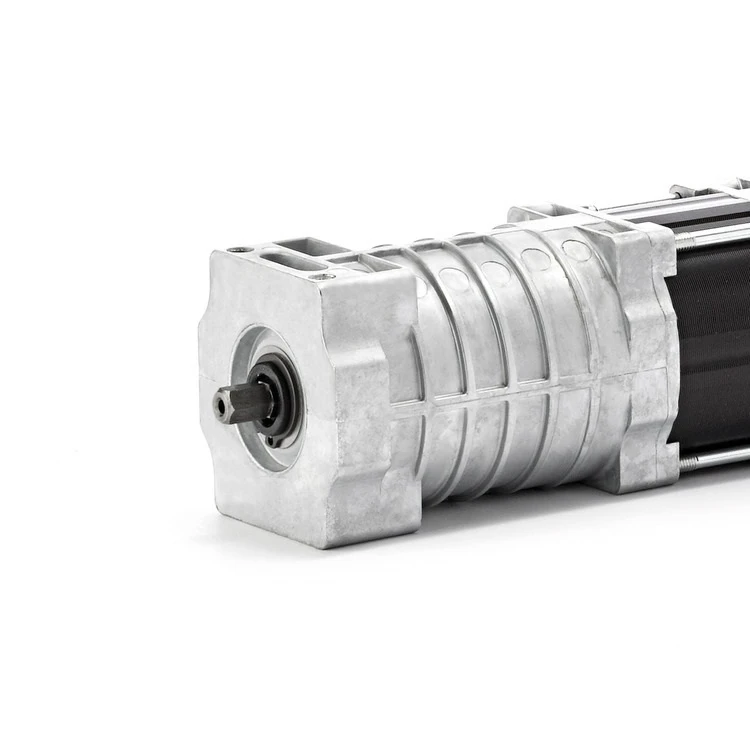

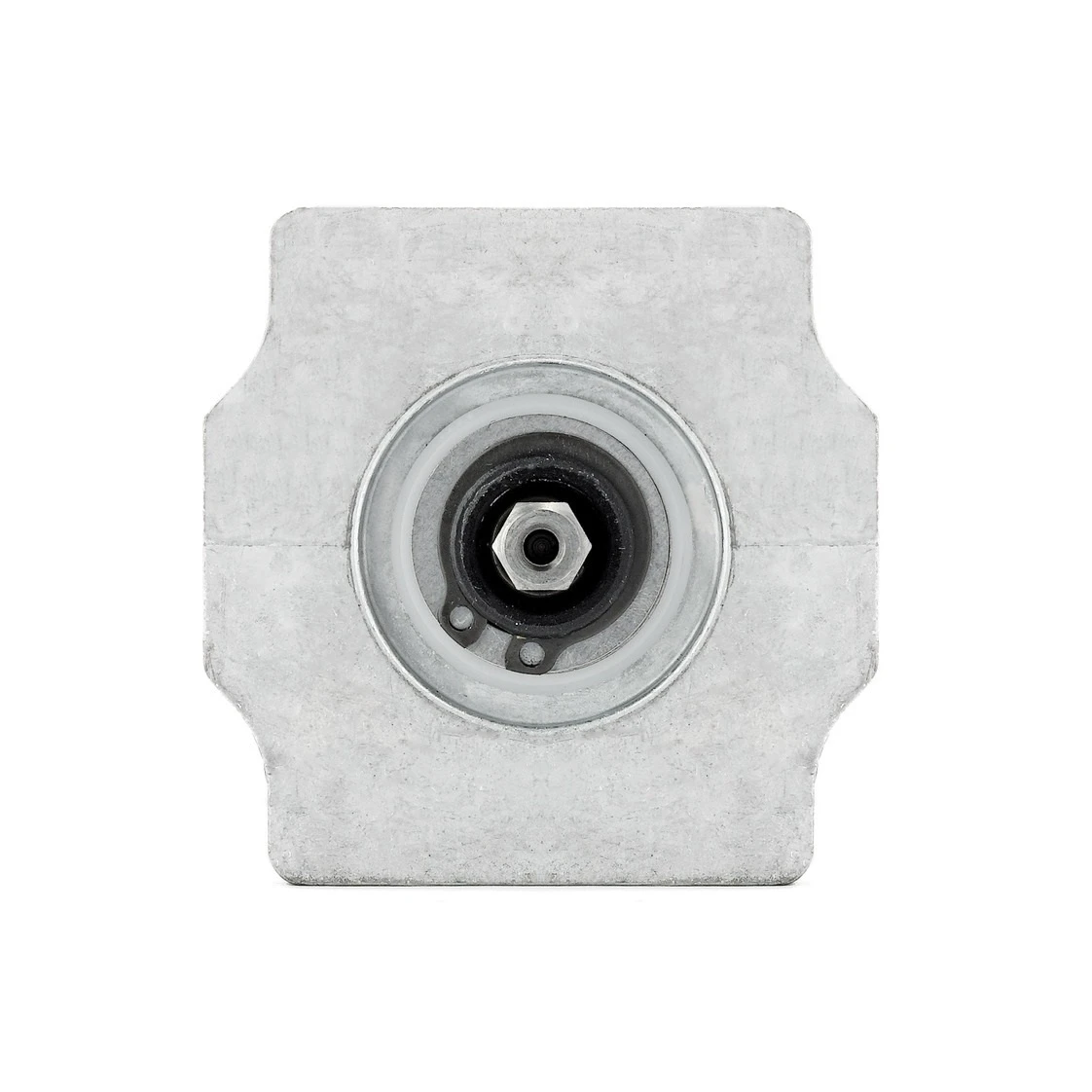

Der elero JA 20 dk #350720003 treibt Jalousien und Raffstores über zwei Abtriebsseiten an. Die Bemessung beträgt 2×10Nm bei 26Upm. Diese Angabe beschreibt die beidseitige Belastung des Antriebs.

Die dk-Ausführung arbeitet kabelgebunden mit 230V und besitzt einen eingebauten Kondensator sowie eine elektromagnetische Bremse. Oberer und unterer Abschaltpunkt werden mechanisch eingestellt; der Endschalterbereich umfasst 85 Umdrehungen.

Funktionen

• Doppelseitiger Abtrieb mit eingebautem Kondensator
• Elektromagnetische Bremse
• Mechanische Endabschaltung mit 85 Umdrehungen Endschalterbereich
• Integrierter Thermoschutz
• 0,5m Anschlusskabel mit STAS3-Stecker

Einsatzbereiche

Der Motor ist für Jalousie- und Raffstoreanlagen mit passender beidseitiger Kraftübertragung vorgesehen. Vor der Bestellung Einbaulänge, Wellenprofil, Befestigung und Anschluss mit der vorhandenen Anlage vergleichen. #350720002 und #350720001 sind die im Shop geführten bisherigen Artikelnummern.

Vorteile dieser Ausführung

Der integrierte Kondensator benötigt keinen zusätzlichen Montageplatz. Die getrennten Endschalter ermöglichen die Einstellung beider Abschaltpunkte am Antrieb.

Weitere Informationen

Die Angaben 20Nm und 2×10Nm beziehen sich hier auf dieselbe beidseitige Ausführung. Daraus folgt keine Freigabe für 20Nm an einer einzelnen Abtriebsseite. Für den Einbau gelten die Maße und Hinweise der Herstelleranleitung.

• Kupplungen und Montagezubehör für elero JA
• Mechanische elero Jalousieantriebe im Überblick

Hinweis zum Einbau

Bei Rechtseinbau liegt der Kabelabgang aus Sicht der Rauminnenseite links, bei Linkseinbau rechts. Die Zuordnung der Einstelltasten und des Auflaufpilzes nach Herstelleranleitung prüfen.

Häufige Fragen zum JA 20 dk

Was bedeutet 2×10Nm beim JA 20 dk?

Die Bemessung beschreibt die Belastung beider Abtriebsseiten mit jeweils 10Nm. Für die Auslegung der Anlage ist diese Verteilung zu berücksichtigen.

Besitzt der JA 20 dk eine Softbremse?

Diese dk-Ausführung besitzt eine elektromagnetische Bremse. Die geräuschlose Softbremse gehört zur JA-Soft-Ausführung.

Wie wird die Einbaurichtung berücksichtigt?

Der Antrieb ist ab Werk für Rechtseinbau vorbereitet. Der rechte orange Auflaufpilz #262003601 gehört zum Rechtseinbau, der linke weiße #262001101 zum Linkseinbau. Die Einbaurichtung nach Anleitung bestimmen.

Sind Kupplungen im Grundlieferumfang enthalten?

Die Kupplungen werden über die Zusatzoptionen ausgewählt. Das Profil und die Abmessungen müssen zur vorhandenen Welle passen.
