elero JA 20 dk Jalousieantrieb 2×10Nm WAREMA #2018429

Art.Nr.:: 2018429
Lieferzeit:: Im Zulauf 3-10 Werktage außer Samstag (Ausland abweichend)
Lagerbestand:: Stück

Kupplung:

Auflaufpilz für Jalousie-Antriebe:

Zubehör :

299,20 EUR

inkl. 19% MwSt.

Anzahl

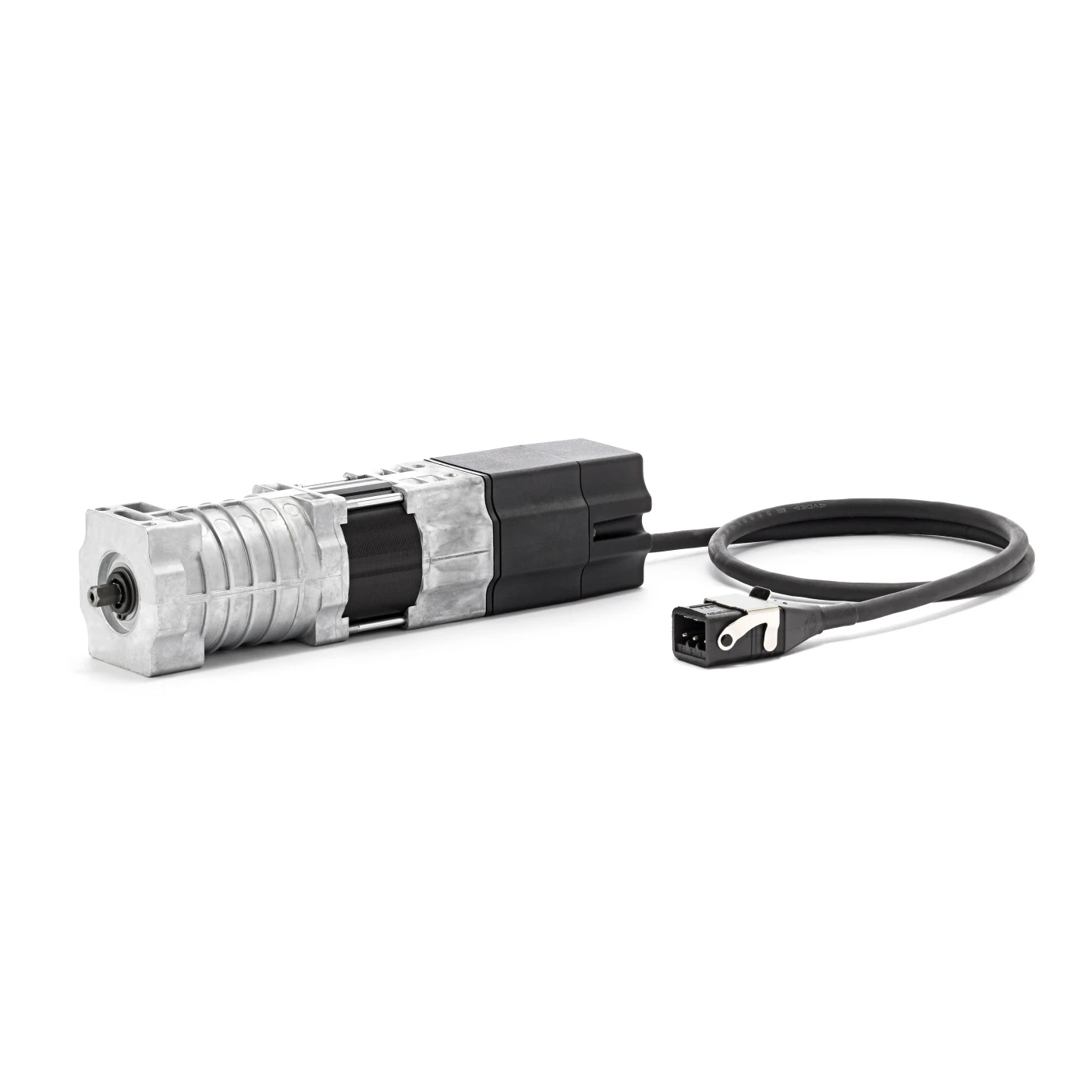

elero JA 20 dk – WAREMA Austauschmotor #2018429

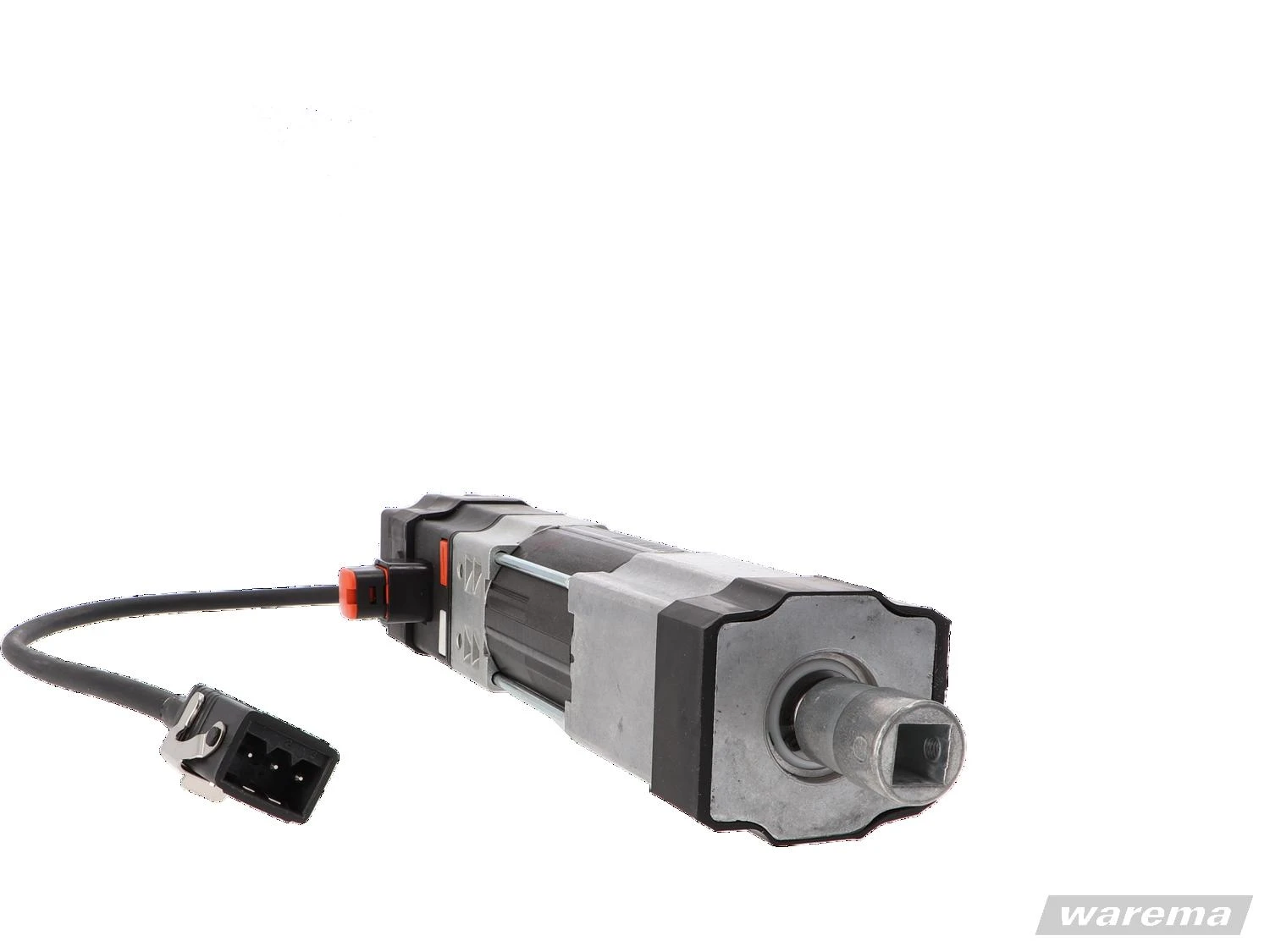

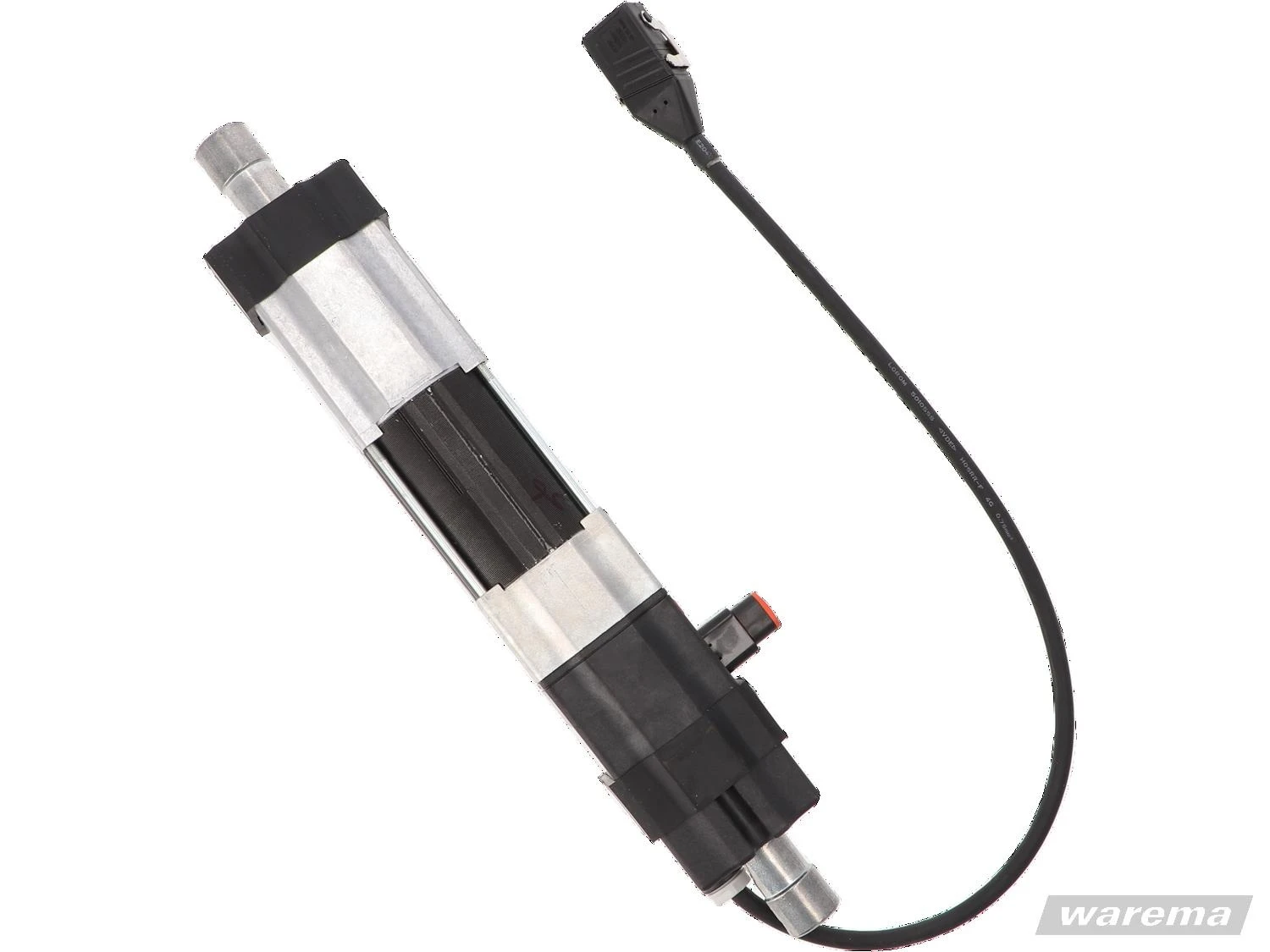

Der elero JA 20 dk mit WAREMA-Artikelnummer #2018429 ist als Austauschmotor für passende WAREMA Raffstores vorgesehen. Der beidseitige Antrieb arbeitet mit 2×10Nm und 26Upm. Zum Lieferumfang gehören Adapter für eine 12mm Vierkantwelle.

Die Ausführung besitzt eine elektromagnetische Bremse und mechanische Endabschaltung. Oben erfolgt die Abschaltung über den Schaltfühler, unten über die eingestellte Position. Der elektrische Anschluss erfolgt kabelgebunden mit 230V.

Funktionen

Doppelseitiger Abtrieb mit eingebautem Kondensator
Elektromagnetische Bremse
Mechanische Endabschaltung mit 85 Umdrehungen Endschalterbereich
Integrierter Thermoschutz
0,5m Anschlusskabel mit STAS3-Stecker

Einsatzbereiche

Bei einer WAREMA Ersatzteilbestellung die Artikelnummer #2018429 mit den Unterlagen der vorhandenen Anlage abgleichen. Wellenprofil, Motoraufnahme, Einbaulänge und elektrischer Anschluss müssen übereinstimmen. Die Bezeichnung WAREMA allein bestätigt keine Passung zu jeder Raffstoreanlage.

Vorteile dieser Ausführung

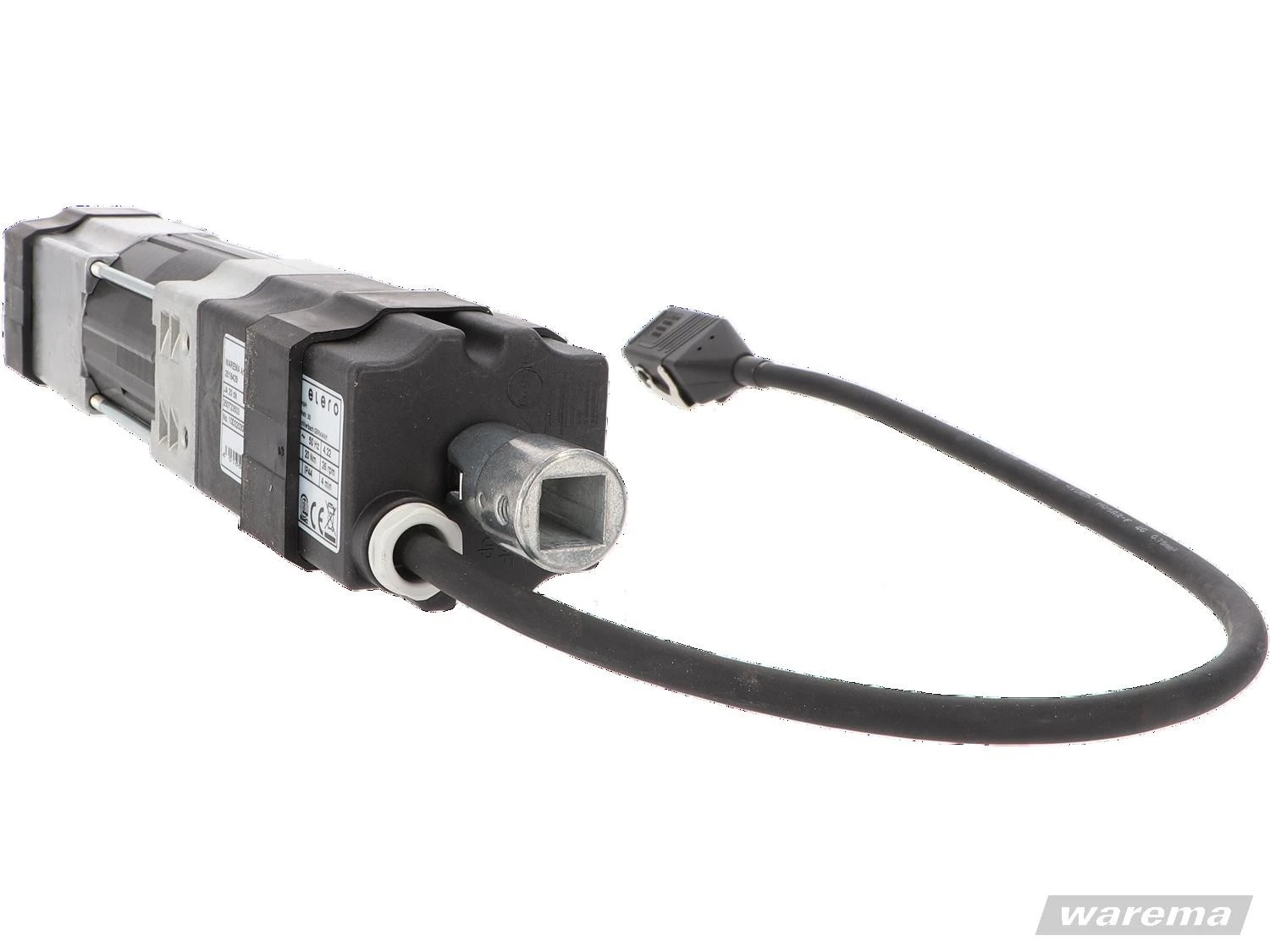

Die mitgelieferten 12mm Vierkantadapter berücksichtigen die im Lieferumfang ausgewiesene Wellenaufnahme. Die mechanische Einstellung legt den unteren Abschaltpunkt passend zur Anlage fest.

Weitere Informationen

Diese Ausführung wird über die WAREMA-Artikelnummer #2018429 identifiziert. Die 12mm Vierkantadapter gehören zum Grundlieferumfang; zusätzliche Optionen nur entsprechend dem tatsächlichen Bedarf der Anlage auswählen.

Häufige Fragen zum JA 20 dk

Sind die 12mm Vierkantadapter enthalten?

Ja. Für diesen Artikel sind Adapter für eine 12mm Vierkantwelle Bestandteil des Lieferumfangs.

Passt der Motor zu jedem WAREMA Raffstore?

Die Zuordnung muss anhand der Artikelnummer, Anlagenunterlagen und mechanischen Ausführung erfolgen. Eine allgemeine Passung zu allen WAREMA Raffstores wird nicht zugesagt.

Wie sind die 20Nm zu verstehen?

Die technische Bemessung lautet 2×10Nm für die beidseitige Belastung. Daraus folgt keine Freigabe für 20Nm an nur einer Abtriebsseite.

Wie erfolgt der Anschluss?

Der Antrieb wird mit einem 0,5m Kabel mit STAS3-Stecker geliefert. Den elektrischen Anschluss und die Endlageneinstellung nach Anleitung ausführen.

Technische Daten

Technische Daten #2018429

Artikelnummer	2018429
Ausführung	JA 20 dk – WAREMA Austauschmotor
Drehmoment	2×10Nm
Drehzahl	26Upm
Spannung / Frequenz	230V / 50Hz
Strom / Leistungsaufnahme	1,00A / 230W
Endabschaltung	Mechanisch
Abtrieb / Kondensator	Doppelseitig / eingebaut
Bremse	Elektromagnetisch
Schutzart	IP44
Endschalterbereich	85 Umdrehungen
Kurzzeitbetrieb	S2: 4min
Länge A	284mm
Umgebungstemperatur	−20 bis +60°C
Anschluss	0,5m Kabel mit STAS3-Stecker und Bügel
