elero JA 09 Soft NHK 9Nm im Licht, 11mm 6-kant #354170413

elero JA 09 Soft NHK im Licht für 11mm 6-kant

Der elero JA 09 Soft NHK #354170413 ist die Ausführung im Licht für 11mm 6-kant. Die genaue Artikelnummer unterscheidet diesen Jalousieantrieb von den anderen NHK-Ausführungen mit abweichendem Wellenanschluss oder Einbaulage.

Der 230V-Antrieb arbeitet mit 9Nm Drehmoment und 26Upm. Mechanische Endschalter begrenzen den Verfahrweg. Für eine Bedienung mit Nothandkurbel benötigt die Anlage ein externes, selbsthemmendes Kurbelgetriebe; dieses gehört nicht zum Lieferumfang.

Funktionen

• Mechanische Endabschaltung mit einem Endschalterbereich von 85 Umdrehungen
• Elektrischer Betrieb mit 230V und 50Hz
• Nothandbedienung über ein zusätzliches, selbsthemmendes Kurbelgetriebe
• NHK-Ausführung im Licht für 11mm 6-kant

Einsatzbereiche

Jalousie- und Raffstoreanlagen mit der Einbaulage im Licht und einem Wellenanschluss für 11mm 6-kant. Die Auswahl erfolgt anhand der erforderlichen Antriebsleistung und der mechanischen sowie elektrischen Ausführung der Anlage.

Vorteile

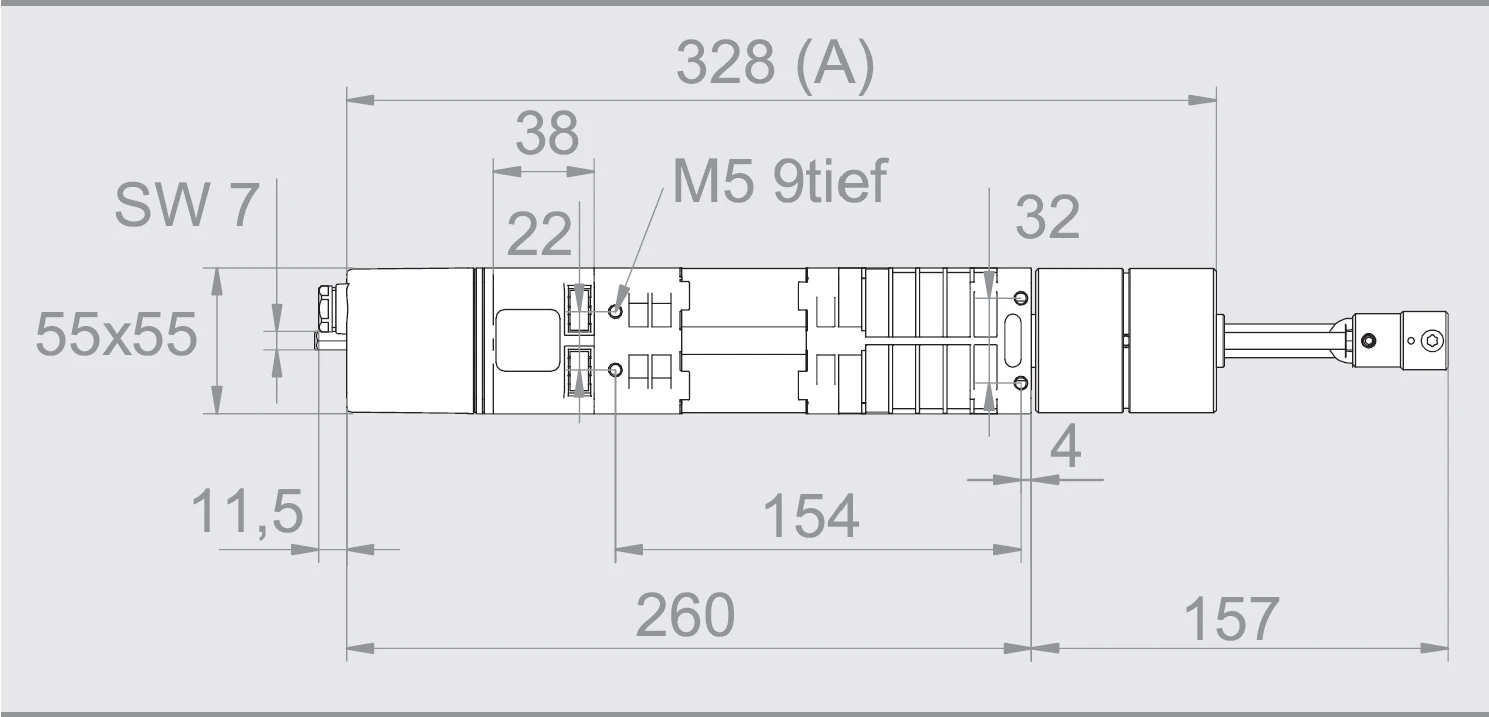

Die mechanische Endabschaltung und die zusätzliche Nothandbedienung verbinden den elektrischen Verfahrbetrieb mit einer manuellen Bedienmöglichkeit bei entsprechend aufgebauter Anlage. Die Bauform ist für Kopfleisten ab 51mm Höhe und 57mm Breite vorgesehen.

Weitere Informationen

Bei einem Motortausch bitte Typenschild, Einbaulage und Wellenprofil abgleichen. Die Zuordnung zu einem früheren JA 10 NHK ersetzt keine Prüfung der Austauschbarkeit.

Häufige Fragen

Welche Ausführung ist Artikel 354170413?

Diese Artikelnummer bezeichnet den JA 09 Soft NHK im Licht für 11mm 6-kant. Wellenprofil und Einbaulage müssen zur vorhandenen Anlage passen.

Kann der Antrieb einen JA 10 NHK direkt ersetzen?

Eine pauschale Austauschfreigabe besteht nicht. Vor dem Ersatz sind das erforderliche Drehmoment, Wellenprofil, Einbauraum, Kurbelanbindung und elektrischer Anschluss zu prüfen. Ein bisher mit 10Nm ausgelegter Antrieb darf nicht allein aufgrund einer ähnlichen Artikelnummer durch ein 9Nm-Modell ersetzt werden.

Ist das externe Kurbelgetriebe enthalten?

Nein. Für die Nothandbedienung ist ein externes, selbsthemmendes Kurbelgetriebe erforderlich; dieses gehört laut Herstellerkatalog nicht zum Lieferumfang.

Welche Anschlussleitung und welcher Stecker gehören zum Antrieb?

Der Antrieb wird mit einer 500mm Leitung und einem STAS3-Stecker mit Sicherungsbügel geliefert.

Gilt die Nothandkurbel als Freigabe für einen Rettungsweg?

Aus der NHK-Bezeichnung folgt keine Freigabe der gesamten Anlage für einen Flucht- oder Rettungsweg. Maßgeblich sind die Anforderungen an die konkrete Anlage und deren dokumentierte Ausführung.
