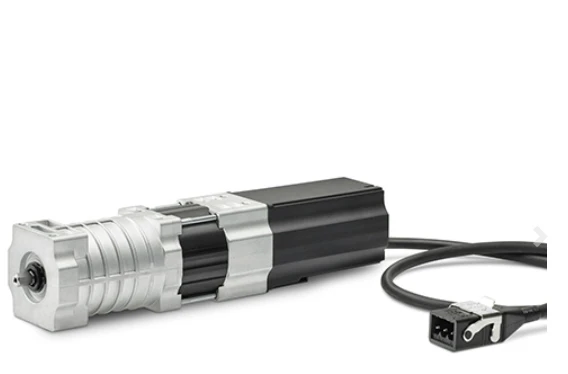

elero JA 09 Comfort Jalousieantrieb 9Nm #352310001

elero JA 09 Comfort – 9Nm und 26Upm für Raffstores

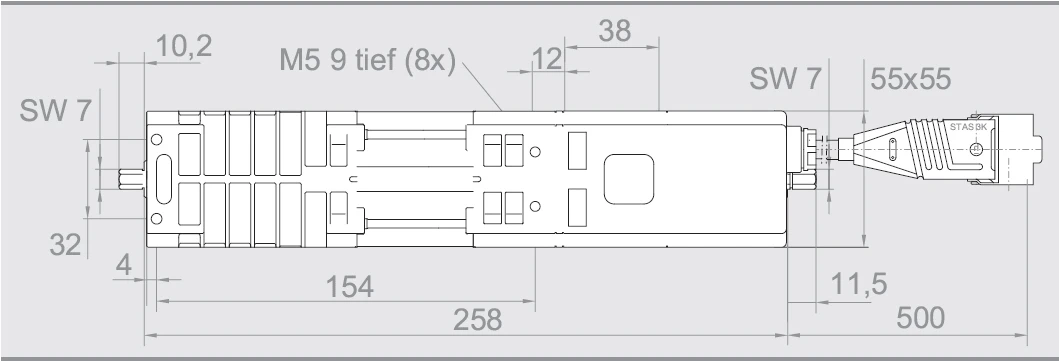

Der elero JA 09 Comfort ist die kabelgebundene 9Nm-Ausführung mit 26Upm. Er bewegt die Wellen einer passend ausgelegten Raffstoreanlage über beide Abtriebsseiten. Bei 258mm Gesamtlänge bietet er elektronische Endabschaltung, Softstart und geräuschlose Softbremse.

Die Steuerung erfolgt über den 230V-Anschluss. Elektronische Endlagen, Stillstandserkennung und Langsamfahrt unterstützen die abgestimmte Bewegung des Behangs. Diese Ausführung besitzt keinen integrierten Funkempfänger und keine SMI-Schnittstelle.

Funktionen

• Beidseitiger Abtrieb mit Softstart
• Geräuschlose Softbremse
• Langsamfahrt mit 6Upm bei der Lamellenwendung und vor den Endlagen
• Elektronisch einstellbare Endlagen und Stillstandserkennung
• Bandlängenausgleich bei entsprechend eingerichteten Referenzfahrten

Einsatzbereiche

Der Antrieb wird in Raffstore- und Jalousiekopfleisten eingesetzt. Drehmoment, Geschwindigkeit, Wellenprofil und Befestigung müssen zur Anlage passen. Eine Herstellerbezeichnung auf dem Raffstore allein bestätigt keine Austauschkompatibilität.

Vorteile dieser Ausführung

Für Anlagen mit 9Nm Drehmomentbedarf und 26Upm Fahrdrehzahl ist diese Ausführung anhand der Motor- und Anlagenunterlagen auszuwählen. Ein höheres Drehmoment allein begründet keine Austauschfreigabe für einen vorhandenen Motor. Die reduzierte Wendegeschwindigkeit erlaubt die feinere Verstellung der Lamellen, während die Softbremse ohne mechanisches Klackgeräusch arbeitet.

Weitere Informationen

Einbauhinweis: Laut Anleitung ist ausschließlich horizontaler Rechtseinbau vorgesehen. Aus Sicht von außen nach innen liegen Kabelauslass und gekennzeichnete Stirnseite rechts. Die Fahrrichtungssymbole am Motor beachten.

Endlageneinstellung: Im Auslieferzustand ist die untere Endlage angefahren. Endlagen und Wendebereich werden nach der zum Antrieb gehörenden Anleitung mit dem elero Montagekabel eingestellt. Für Bandlängenausgleich sind die Blendenposition und zyklische Referenzfahrten entsprechend einzurichten.

• Zubehör für elero Raffstore- und Jalousieantriebe

Häufige Fragen zum JA 09 Comfort

Wie unterscheidet sich der JA 09 vom JA 06 Comfort?

Der JA 09 liefert 9Nm statt 6Nm und misst 258mm statt 243mm. Beide arbeiten mit 26Upm; auch Stromaufnahme und zulässiger Kurzzeitbetrieb unterscheiden sich.

Ist ein Funkempfänger eingebaut?

Nein. Dieser JA Comfort wird kabelgebunden angesteuert. JA Comfort-868 und JA Comfort SMI sind gesonderte Ausführungen; ihre Funktionen dürfen nicht mit diesem Artikel gleichgesetzt werden.

Wann arbeitet der Bandlängenausgleich?

Bei einer auf Blendenposition eingerichteten oberen Endlage mit zyklischen Referenzfahrten. Eine frei eingestellte obere Endlage allein aktiviert diese Funktion nicht.

Welche Teile gehören zum angebotenen Grundlieferumfang?

Der im Shop ausgewiesene Grundlieferumfang umfasst den Antrieb mit 0,5m Anschlussleitung, STAS3-Stecker und Bügel. Weiteres Zubehör anhand der konkreten Anlage und des jeweiligen Angebotsumfangs auswählen.
