elero JA 06 dk Jalousieantrieb #350520003 #350520002 #350520001

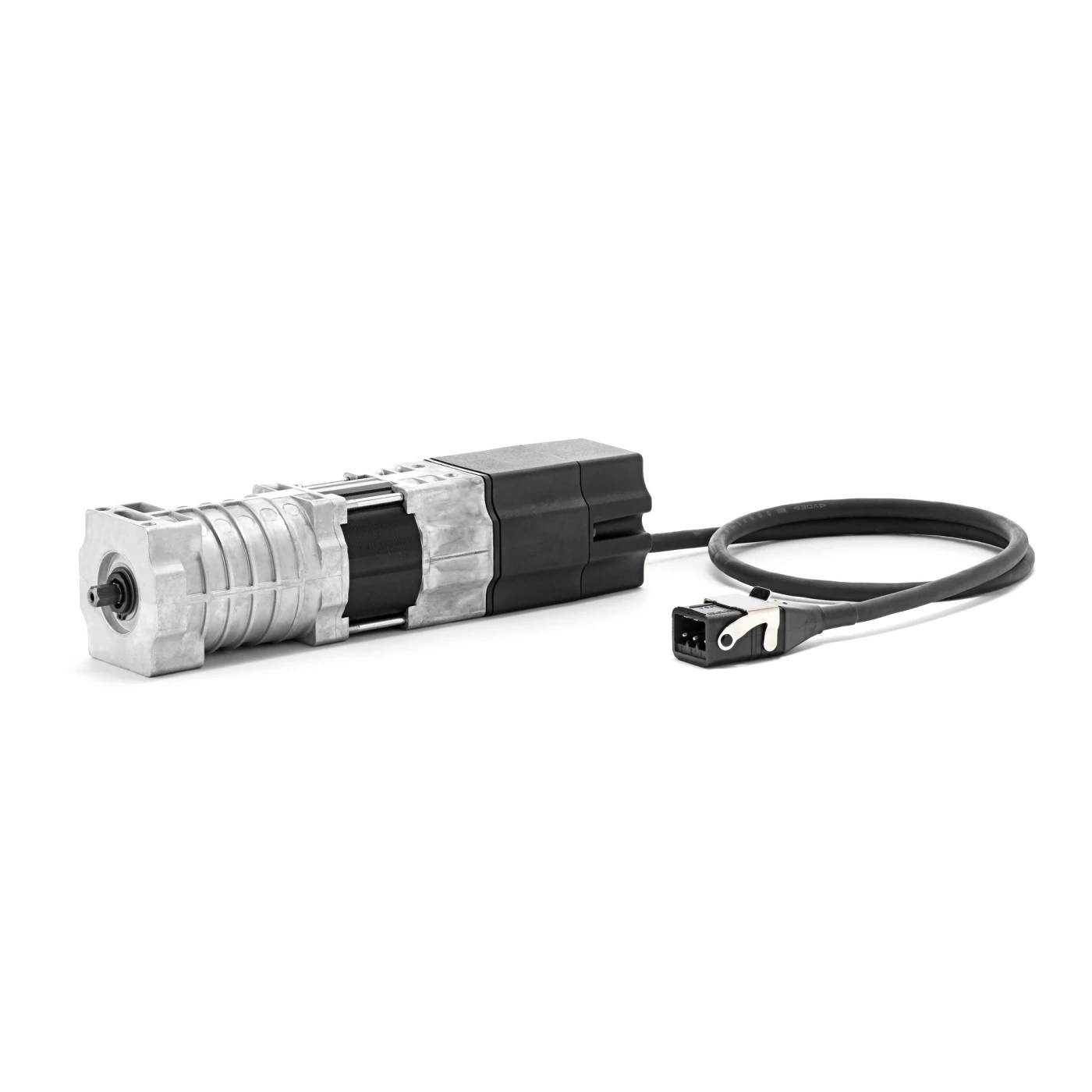

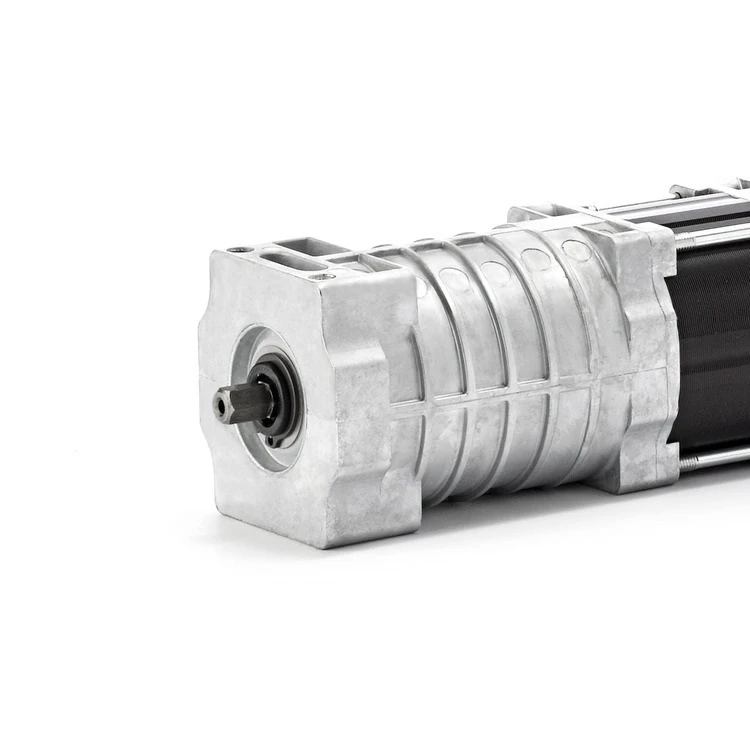

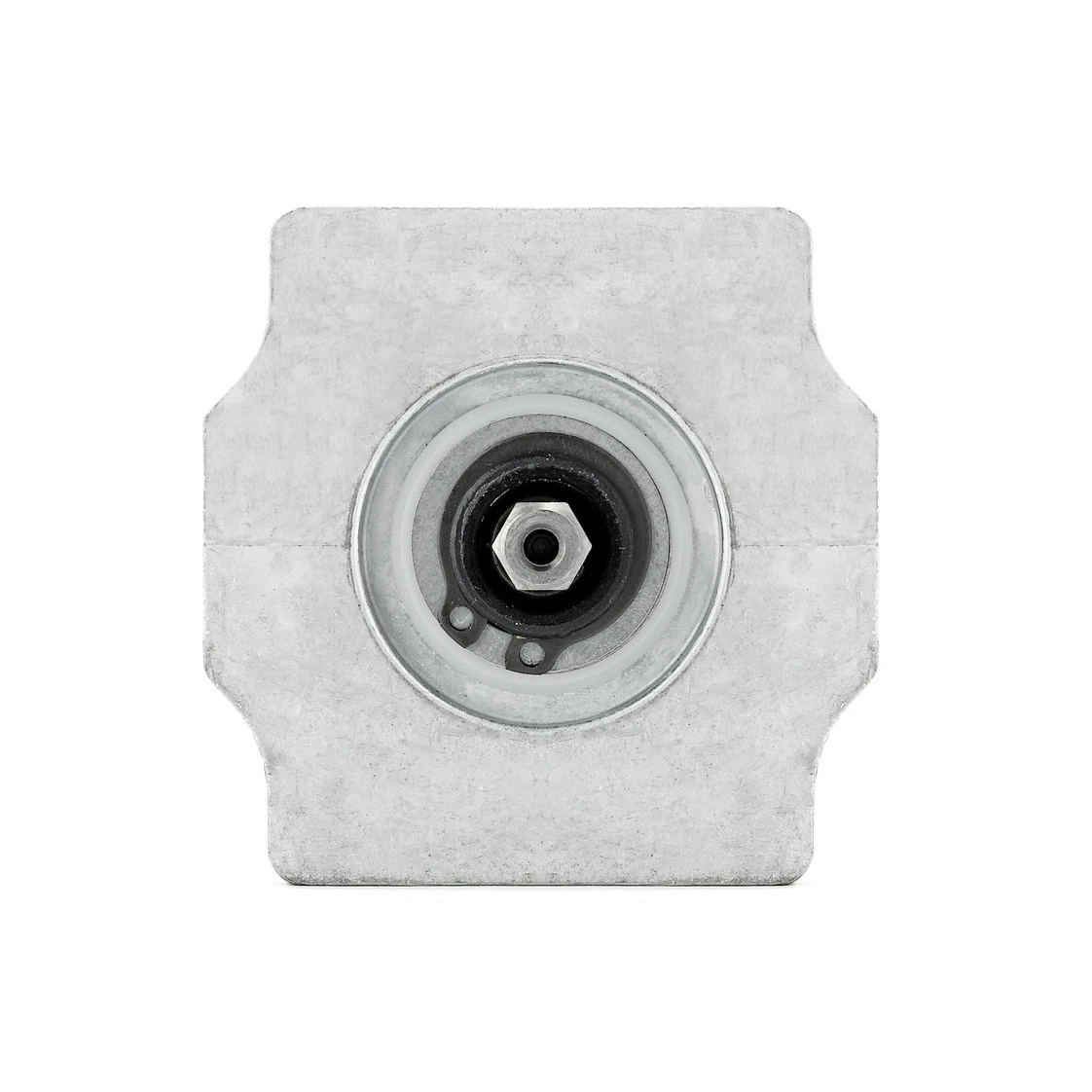

elero JA 06 dk Jalousieantrieb
Der Jalousiemotor JA dk ist ein beidseitiger Antrieb mit elektromagnetischer Bremse. Er ist geeignet für den Einbau in Kopfleisten ab 51 x 57 mm (H x B).Der Motor verfügt über einen integrierten Thermoschutz und eine komfortabel einstellbare Endabschaltung mit einem Bereich von max. 85 Umdrehungen. Die Endschalter für den unteren und oberen Abschaltpunkt sind einzeln, von außen zugänglich. Hierdurch sind diese Jalousiemotoren praktisch grenzenlos einsetzbar.
► Die mechanischen Verbindungskupplungen sind für alle gebräuchlichen Wickelwellen der verschiedensten Kopfprofile, lieferbar.
Produktmerkmale
- Doppelseitiger Motor für Jalousien bzw. Raffstoren
- passend für Kopfleiste 51 x 57 mm
- Anschlusskabel steckbar 0,5 m mit Hirschmannstecker und Stas 3 inkl. Bügel
- Endlagenfahrt (obere / untere Endlage)
- 230V / 50Hz, 100W
- 6Nm/ 26Upm
► Rechtseinbau elero Auflaufpilz rechts (orange) #262003601: Motorkabelabgang befindet sich (von Rauminnenseite gesehen) auf der linken Seite
► Linkseinbau elero Auflaufpilz links (weiß) # 262001101: Motorkabelabgang befindet sich (von Rauminnenseite gesehen) auf der rechten Seite
► Nachfolgemodell zu #350520002, #350520001
Technische Daten
| Anwendung | Jalousien |
| Endabschaltung | Mechanischer Endschalter |
| Steuerung | Kabelgebunden |
| Bemessungs-Drehmoment (Nm) | 6 |
| Bemessungs-Drehzahl (Upm) | 26 |
| Bemessungs-Spannung (V) | 1 ~ 230 |
| Bemessungs-Frequenz (Hz) | 50 |
| Bremse | Elektromagnetische Bremse |
| Bemessungs-Strom (A) | 0,5 |
| Bemessungs-Aufnahme (W) | 115,0 |
| Schutzgrad (IP) | IP 44 |
| Endschalterbereich (Umdreh.) | 85,0 |
| Betriebsdauer (min S2) | 5,0 |
| Länge A (mm) | 228,0 |
| Gewicht (kg) | 1,63 |
| Betriebsumgebungs-Temperatur (°C) | -20 bis +60 |
| Anschlusskabel | 0,5 m (mit Hirschmannstecker Stas 3, mit Bügel) |
| Konformität | CE, EMC, VDE |
 | DOWNLOAD ANLEITUNG |
Hinweis zur Montage
Werkseitig ist der Antrieb für Rechtseinbau vorbereitet - dabei ist die untere Endlage voreingestellt.
Bei Rechtseinbau
► von Außen gesehen befinden Motorkabelabgang und die Bedruckung sich rechts
► Einstelltaster orange = AUF
► Einstelltaster weiss = AB/ZU.
Bei Linkseinbau
► von Außen gesehen befinden Motorkabelabgang und die Bedruckung sich links
► Bedruckung der Stirnseite mit Richtungsaufkleber „L“ überkleben
► Einstelltaster orange = AB/ZU
► Einstelltaster weiss = AUF
► Jalousieantrieb JA 06 dk
► Bedienungsanleitung
► Bedienungsanleitung
