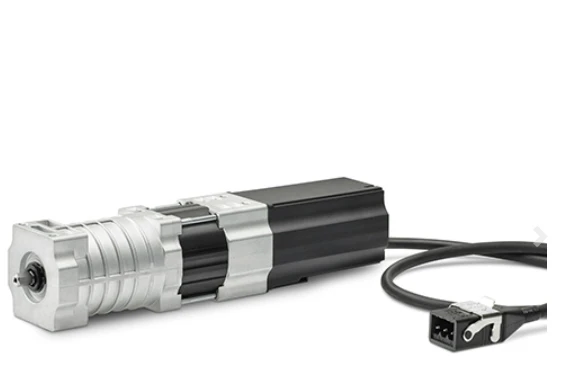

elero JA 04/50 Comfort Jalousieantrieb 4Nm #352450001

elero JA 04/50 Comfort – 4Nm und 50Upm für Raffstores

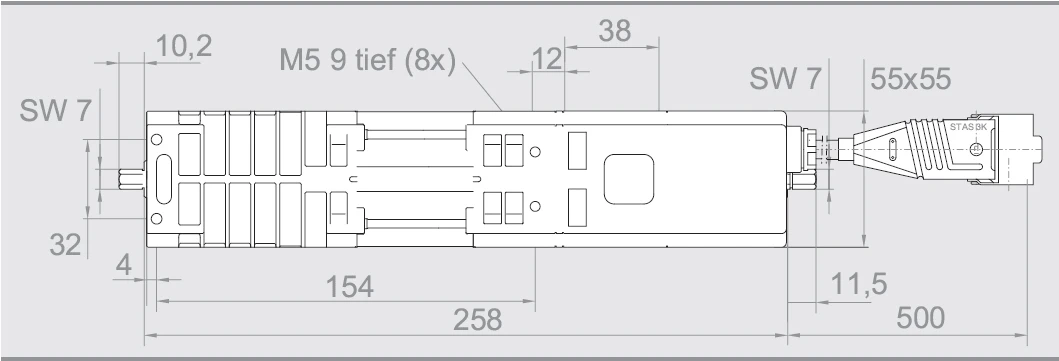

Der elero JA 04/50 Comfort ist die 50Upm-Ausführung der kabelgebundenen Comfort-Reihe. Er liefert 4Nm und misst 258mm. Die hohe Fahrdrehzahl ist für Anlagen vorgesehen, die auf schnelle Behangbewegungen ausgelegt sind; die Lamellenwendung erfolgt in Langsamfahrt.

Die Steuerung erfolgt über den 230V-Anschluss. Elektronische Endlagen, Stillstandserkennung und Langsamfahrt unterstützen die abgestimmte Bewegung des Behangs. Diese Ausführung besitzt keinen integrierten Funkempfänger und keine SMI-Schnittstelle.

Funktionen

• Beidseitiger Abtrieb mit Softstart
• Geräuschlose Softbremse
• Langsamfahrt mit 6Upm bei der Lamellenwendung und vor den Endlagen
• Elektronisch einstellbare Endlagen und Stillstandserkennung
• Bandlängenausgleich bei entsprechend eingerichteten Referenzfahrten

Einsatzbereiche

Der Antrieb wird in Raffstore- und Jalousiekopfleisten eingesetzt. Drehmoment, Geschwindigkeit, Wellenprofil und Befestigung müssen zur Anlage passen. Eine Herstellerbezeichnung auf dem Raffstore allein bestätigt keine Austauschkompatibilität.

Vorteile dieser Ausführung

Der JA 04/50 priorisiert eine hohe Fahrgeschwindigkeit bei 4Nm. Ein vorhandener langsamerer Motor sollte nur dann durch diese Ausführung ersetzt werden, wenn Raffstoremechanik, Wicklung und Steuerung dafür freigegeben sind. Die reduzierte Wendegeschwindigkeit erlaubt die feinere Verstellung der Lamellen, während die Softbremse ohne mechanisches Klackgeräusch arbeitet.

Weitere Informationen

Einbauhinweis: Laut Anleitung ist ausschließlich horizontaler Rechtseinbau vorgesehen. Aus Sicht von außen nach innen liegen Kabelauslass und gekennzeichnete Stirnseite rechts. Die Fahrrichtungssymbole am Motor beachten.

Endlageneinstellung: Im Auslieferzustand ist die untere Endlage angefahren. Endlagen und Wendebereich werden nach der zum Antrieb gehörenden Anleitung mit dem elero Montagekabel eingestellt. Für Bandlängenausgleich sind die Blendenposition und zyklische Referenzfahrten entsprechend einzurichten.

• Zubehör für elero Raffstore- und Jalousieantriebe

Häufige Fragen zum JA 04/50 Comfort

Bedeutet 50Upm auch eine schnelle Lamellenwendung?

Nein. 50Upm ist die Bemessungsdrehzahl für die Fahrbewegung. Im vorgesehenen Wendebereich arbeitet der Antrieb mit 6Upm Langsamfahrt.

Ist ein Funkempfänger eingebaut?

Nein. Dieser JA Comfort wird kabelgebunden angesteuert. JA Comfort-868 und JA Comfort SMI sind gesonderte Ausführungen; ihre Funktionen dürfen nicht mit diesem Artikel gleichgesetzt werden.

Wann arbeitet der Bandlängenausgleich?

Bei einer auf Blendenposition eingerichteten oberen Endlage mit zyklischen Referenzfahrten. Eine frei eingestellte obere Endlage allein aktiviert diese Funktion nicht.

Welche Teile gehören zum angebotenen Grundlieferumfang?

Der im Shop ausgewiesene Grundlieferumfang umfasst den Antrieb mit 0,5m Anschlussleitung, STAS3-Stecker und Bügel. Weiteres Zubehör anhand der konkreten Anlage und des jeweiligen Angebotsumfangs auswählen.
