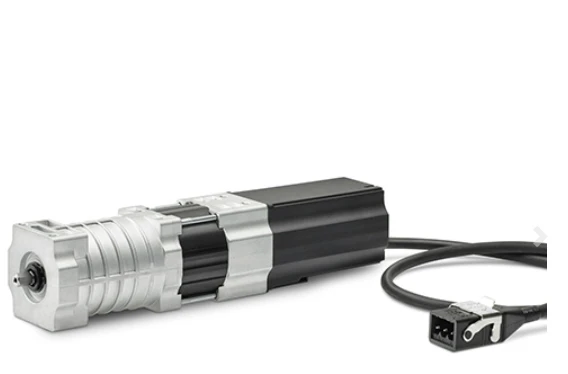

elero JA 04/50-868 Comfort Funk-Jalousieantrieb 4Nm #352460001

elero JA 04/50-868 Comfort – Funkantrieb mit 4Nm und 50Upm

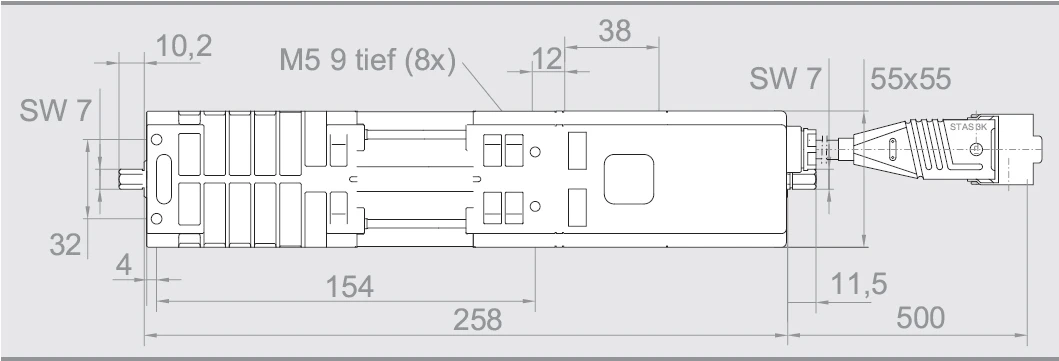

Der elero JA 04/50-868 Comfort steuert Jalousien und Raffstores mit 4Nm Drehmoment und 50Upm. Der integrierte Funkempfänger ermöglicht die Bedienung mit passenden bidirektionalen elero ProLine 2 Sendern. Mit 258mm Gesamtlänge ist diese Ausführung für Anlagen mit entsprechendem Einbauraum und passender Mechanik vorgesehen.

Elektronische Endlagen, Stillstandserkennung und geräuschlose Softbremse gehören zur Ausstattung. Bei der Lamellenwendung und vor den Endlagen reduziert der Antrieb die Drehzahl auf 6Upm. Die Stromversorgung erfolgt über den 230V-Anschluss.

Funktionen

• Integrierter bidirektionaler ProLine 2 Funkempfänger
• Beidseitiger Abtrieb mit Softstart
• Geräuschlose Softbremse
• Langsamfahrt mit 6Upm bei der Lamellenwendung und vor den Endlagen
• Elektronisch einstellbare Endlagen und Stillstandserkennung
• Bandlängenausgleich bei entsprechend eingerichteten Referenzfahrten

Einsatzbereiche

Der Antrieb wird in Raffstore- und Jalousiekopfleisten eingesetzt. Drehmoment, Geschwindigkeit, Wellenprofil und Befestigung müssen zur Anlage passen. Eine Herstellerbezeichnung auf dem Raffstore allein bestätigt keine Austauschkompatibilität.

Vorteile dieser Ausführung

Der JA 04/50-868 priorisiert eine hohe Fahrgeschwindigkeit bei 4Nm. Ein vorhandener langsamerer Motor sollte nur dann durch diese Ausführung ersetzt werden, wenn Raffstoremechanik, Wicklung und Steuerung dafür freigegeben sind. Die reduzierte Wendegeschwindigkeit erlaubt die feinere Verstellung der Lamellen, während die Softbremse ohne mechanisches Klackgeräusch arbeitet.

Weitere Informationen

Einbauhinweis: Laut Anleitung ist ausschließlich horizontaler Rechtseinbau vorgesehen. Aus Sicht von außen nach innen liegen Kabelauslass und gekennzeichnete Stirnseite rechts. Die Fahrrichtungssymbole am Motor beachten.

Endlageneinstellung: Im Auslieferzustand ist die untere Endlage angefahren. Endlagen und Wendebereich werden nach der zum Antrieb gehörenden Anleitung mit dem elero Montagekabel oder einem geeigneten Funksender eingestellt. Für Bandlängenausgleich sind die Blendenposition und zyklische Referenzfahrten entsprechend einzurichten.

• Zubehör für elero Raffstore- und Jalousieantriebe
• elero ProLine 2 Funksteuerungen

Häufige Fragen zum JA 04/50-868 Comfort

Bedeutet 50Upm auch eine schnelle Lamellenwendung?

Nein. 50Upm ist die Bemessungsdrehzahl für die Fahrbewegung. Im vorgesehenen Wendebereich arbeitet der Antrieb mit 6Upm Langsamfahrt.

Welche Funksteuerung passt zum Antrieb?

Der integrierte Empfänger gehört zum bidirektionalen elero ProLine 2 System. Sender und gegebenenfalls Sensoren müssen ausdrücklich für den Antrieb und die gewünschte Funktion geeignet sein. Allein die Angabe 868MHz bestätigt keine Kompatibilität.

Wann arbeitet der Bandlängenausgleich?

Bei einer auf Blendenposition eingerichteten oberen Endlage mit zyklischen Referenzfahrten. Eine frei eingestellte obere Endlage allein aktiviert diese Funktion nicht.

Welche Teile gehören zum angebotenen Grundlieferumfang?

Der im Shop ausgewiesene Grundlieferumfang umfasst den Antrieb mit 0,5m Anschlussleitung, STAS3-Stecker und Bügel sowie die Bedienungsanleitung. Weiteres Zubehör anhand der konkreten Anlage und des jeweiligen Angebotsumfangs auswählen.
