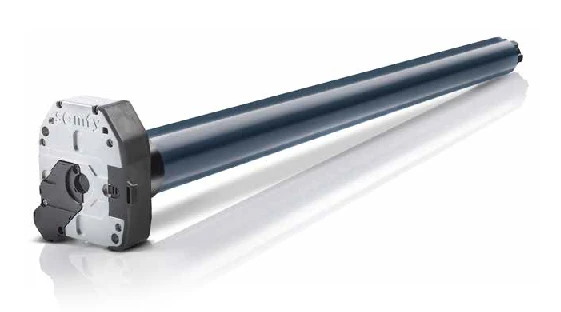

WAREMA Somfy HiPro LT50 Mariner 40/17 NHK-Kompakt Rohrmotor #617304

WAREMA 617304 Somfy LT50 Mariner 40/17 NHK-Kompakt Rohrmotor

Der Somfy LT50 Mariner 40/17 NHK-Kompakt mit der WAREMA-Artikelnummer 617304 ist ein kabelgebundener Rohrmotor mit 40Nm Drehmoment bei 17Upm. Die Endlagen werden mechanisch über Einstelltasten am Motorkopf festgelegt.

Der integrierte Anschluss für die Nothandbedienung ermöglicht bei Stromausfall eine manuelle Betätigung mit passendem, separat benötigtem Kurbelzubehör. Dieser Artikel wird als einzelne Ausführung angeboten.

Funktionen

• Mechanische Endlageneinstellung über Einstelltasten
• 40Nm Drehmoment bei 17Upm
• Integrierter Anschluss für die Nothandbedienung
• 230V-Netzversorgung bei 50Hz
• Steckanschluss für ein separat benötigtes vieradriges Motoranschlusskabel
• Schutzart IP44

Einsatzbereiche

Die Zuordnung zur vorhandenen Anlage erfolgt anhand der WAREMA-Artikelnummer und der technischen Ausführung. Vor dem Austausch sind Drehmoment, Drehzahl, Wellenprofil, Einbaumaße, Adapter, Mitnehmer, Lageraufnahme, Kurbelanschluss und elektrische Steuerung abzugleichen. Die Bezeichnung LT50 allein bestätigt keine Austauschkompatibilität.

Vorteile

• Endlagen direkt am Motorkopf einstellen
• Manuelle Bedienung bei Stromausfall mit passendem Kurbelzubehör
• Steckbarer Kabelanschluss für Montage und Service
• Klare Zuordnung über die WAREMA-Artikelnummer 617304

Weitere Informationen

NHK-Kompakt bezeichnet die Ausführung mit Anschluss für eine Nothandbedienung. Ein LT50-Standardantrieb ohne NHK-Anschluss bietet diese Funktion nicht. Montage, Anschluss und Inbetriebnahme erfolgen nach der zugehörigen Somfy-Anleitung; der elektrische Anschluss ist durch eine Elektrofachkraft auszuführen.

Häufige Fragen

Wie werden die Endlagen eingestellt?

Die obere und untere Endlage werden mechanisch über die Einstelltasten am Motorkopf eingestellt. Die Vorgehensweise ist im TAB Bedienungsanleitung beschrieben.

Ist eine Nothandkurbel enthalten?

Nein. Der Motor besitzt einen Anschluss für die Nothandbedienung. Passendes Kurbelzubehör wird separat benötigt.

Was ist bei der Kurbelbedienung zu beachten?

Vor der manuellen Bedienung die Stromversorgung ausschalten. Den Motor nicht gleichzeitig elektrisch und mit der Nothandkurbel betätigen. Die Hinweise der Herstelleranleitung beachten.

Was muss vor einem Austausch geprüft werden?

Drehmoment, Drehzahl, Einbaumaße, Wellenprofil, Adapter, Mitnehmer, Motorlager, Kurbelanschluss und elektrische Steuerung müssen zur Anlage passen. Die Bezeichnung LT50 allein bestätigt keine Austauschkompatibilität.
