Somfy HiPro LT 60 Vega 60/12 Markisenmotor DS78 #1243733 #1162132
Somfy HiPro LT 60 Vega 60/12 Markisenmotor DS78
Der Somfy HiPro LT 60 Vega 60/12 ist ein kabelgebundener mechanischer Markisenmotor für Anlagen mit passender DS78-Welle. Der Antrieb arbeitet mit 60Nm und 12U/min. Die obere und untere Endlage werden mechanisch am Motorkopf eingestellt.
Ausführungen und Artikelnummern
- 1m Kabel schwarz – Somfy Artikelnummer 1243733
- 3m Kabel schwarz – Somfy Artikelnummer 1162132
Die historische Somfy Artikelnummer 1162120 wird ausschließlich zur Ersatzteilidentifikation dokumentiert und ist keine bestellbare Variante.
Funktionen und Eigenschaften
- Mechanischer Einsteckantrieb der Baureihe LT 60
- Mechanische Einstellung der oberen und unteren Endlage
- Endschalterkapazität bis 34 Umdrehungen
- Abnehmbares 4-adriges Anschlusskabel
- Thermischer Überhitzungsschutz bei 140°C
- Schutzart IP44 und Schutzklasse I
Einsatzbereiche
Die Ausführung ist für Markisenanlagen vorgesehen, deren mechanische Konstruktion eine passende DS78-Welle verwendet. Vor dem Austausch müssen Drehmoment, Drehzahl, Wellenprofil, Adapter, Mitnehmer und Motorlager geprüft werden.
Vorteile
- Zwei bestätigte aktuelle Kabelausführungen
- Mechanische Endlageneinstellung ohne Programmiersender
- Robuste kabelgebundene Antriebstechnik
- Historische Artikelnummer zur Ersatzteilidentifikation
FAQ
Welche Leistung hat der LT 60 Vega 60/12?
Der Motor arbeitet mit 60Nm, 12U/min und 240W Leistungsaufnahme.
Wie werden die Endlagen eingestellt?
Die obere und untere Endlage werden mechanisch am Motorkopf eingestellt.
Welche Kabelausführungen und Artikelnummern sind aktuell?
Bestätigt sind 1m Kabel schwarz mit Artikelnummer 1243733 und 3m Kabel schwarz mit Artikelnummer 1162132. Die frühere Artikelnummer 1162120 bleibt ausschließlich zur Ersatzteilidentifikation dokumentiert.
Was ist vor der Bestellung zu prüfen?
Vor der Bestellung müssen DS78-Wellenprofil, Adapter, Mitnehmer, Motorlager, Drehmoment und Drehzahl mit der vorhandenen Anlage abgeglichen werden.
| Hersteller | Somfy |
|---|---|
| Baureihe | HiPro LT 60 |
| Bezeichnung | Vega 60/12 DS78 |
| Anwendung | Markise |
| Wellenadaption | DS78 |
| Kabelausführungen | 1m schwarz oder 3m schwarz |
| Drehmoment | 60Nm |
| Drehzahl | 12U/min |
| Leistungsaufnahme | 240W |
| Stand-by-Verbrauch | 0W |
| Nennstrom | 1,05A |
| Spannungsversorgung | 230V/50Hz AC |
| Spannungsbereich | 207–244V |
| Schutzart | IP44 |
| Schutzklasse | I |
| Endschaltertyp | mechanisch |
| Endschalterkapazität | 34 Umdrehungen |
| Motorkopf | Sternkopf |
| Überhitzungsschutz | 140°C |
| Betriebsdauer | 4min |

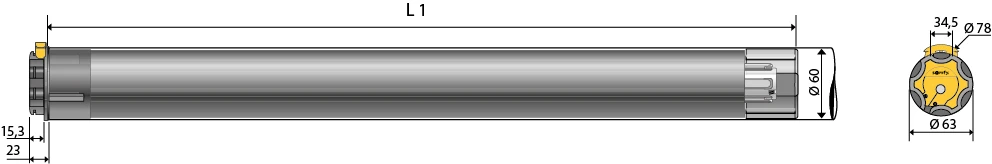

| Motordurchmesser | 60mm |
| Außendurchmesser | 58mm |
| Minimaler Rohrinnendurchmesser | 60mm |
| Länge | 620mm |
| Breite × Höhe | 63mm × 63mm |
| Abstand Befestigungspunkte | 597mm |
| Anschlussleitung | abnehmbar, 4-adrig |
| Leitungsquerschnitt | 0,75mm² |
| Betriebstemperatur | -25°C bis 70°C |
| Lagertemperatur | -20°C bis 80°C |
| Geräuschpegel | 65dB |
| Gewicht | 3,92kg |
- 1 × Somfy HiPro LT 60 Vega 60/12 DS78
- Anschlusskabel entsprechend der gewählten Ausführung
- Adapter und Mitnehmer für DS78
Hinweis: Motorlager und Steuerung sind nur enthalten, wenn dies ausdrücklich angegeben ist.
