Somfy HiPro LT 60 Orion S 55/17 Markisenmotor DS78/D #1161122 #1161137
Somfy HiPro LT60 Orion S 55/17 Markisenmotor für DS78/D
Der Somfy LT60 Orion S 55/17 DS78/D ist ein mechanischer Markisenmotor mit 55Nm Drehmoment und 17U/min. Die Ausführung ist für Anlagen vorgesehen, deren mechanische Konstruktion ausdrücklich DS78/D verlangt.
Kabelausführungen
- 1m Kabel schwarz – Somfy Artikelnummer 1161122
- 3m Kabel schwarz – Somfy Artikelnummer 1161137
Funktionen und Eigenschaften
- Mechanische Einstellung der oberen und unteren Endlage
- Endschalterkapazität bis 35 Umdrehungen
- Leistungsaufnahme 290W
- Schutzart IP44 und Schutzklasse I
- Abnehmbares vieradriges Anschlusskabel
- Kabelgebundener Betrieb ohne integrierten Funkempfänger
Einsatzbereiche
Der Motor wird in Markisen- und Sonnenschutzanlagen mit passender DS78/D-Ausführung verwendet. Das vorhandene Wellenprofil sowie Adapter, Mitnehmer und Motorlager sind vor der Bestellung eindeutig zu bestimmen.
Vorteile
- Zwei bestätigte Kabelausführungen
- Mechanische Endlageneinstellung
- Robuste kabelgebundene Antriebstechnik
- Original Somfy Ausführung mit eindeutigen Artikelnummern
FAQ
Kann DS78/D durch DS78 ersetzt werden?
Nein, nicht ohne technische Prüfung. Beide Bezeichnungen stehen für unterschiedliche mechanische Ausführungen.
Ist ein Programmiersender erforderlich?
Nein. Die Endlagen werden mechanisch am Motorkopf eingestellt.
Welche Kabelausführungen sind lieferbar?
Bestätigt sind 1m Kabel schwarz und 3m Kabel schwarz.
| Hersteller | Somfy |
|---|---|
| Baureihe | HiPro LT60 |
| Bezeichnung | Orion S 55/17 DS78/D |
| Artikelnummern | 1161122, 1161137 |
| Kabelausführungen | 1m oder 3m schwarz |
| Drehmoment | 55Nm |
| Drehzahl | 17U/min |
| Leistungsaufnahme | 290W |
| Nennstrom | 1,25A |
| Spannungsversorgung | 230V/50Hz AC |
| Spannungsbereich | 207–244V |
| Stand-by-Verbrauch | 0W |
| Schutzart | IP44 |
| Schutzklasse | I |
| Betriebsdauer | 4min |
| Endschaltertyp | mechanisch |
| Endschalterkapazität | 35 Umdrehungen |
| Überhitzungsschutz | 130°C |
| Motorkopf | Sternkopf |

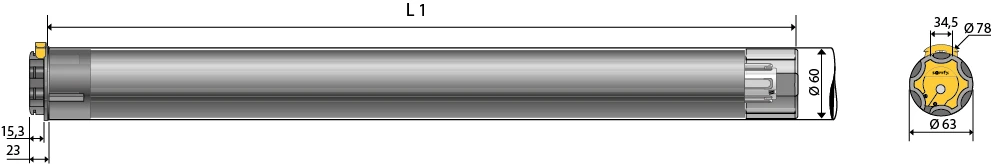

| Motordurchmesser | 60mm |
| Außendurchmesser | 58mm |
| Minimaler Rohrinnendurchmesser | 60mm |
| Länge | 620mm |
| Breite | 63mm |
| Höhe | 63mm |
| Abstand der Befestigungspunkte | 597mm |
| Gewicht | 4,17kg |
| Anzahl Kabeladern | 4 |
| Leitungsquerschnitt | 0,75mm² |
| Betriebstemperatur | -25°C bis +70°C |
| Lagertemperatur | -20°C bis +80°C |
| Geräuschpegel | 64dB |
- 1 × Somfy HiPro LT60 Orion S 55/17 DS78/D
- Anschlusskabel entsprechend der gewählten Ausführung
Hinweis: Weitere anlagenspezifische Komponenten sind nur enthalten, wenn dies bei der gewählten Ausführung ausdrücklich angegeben ist.
