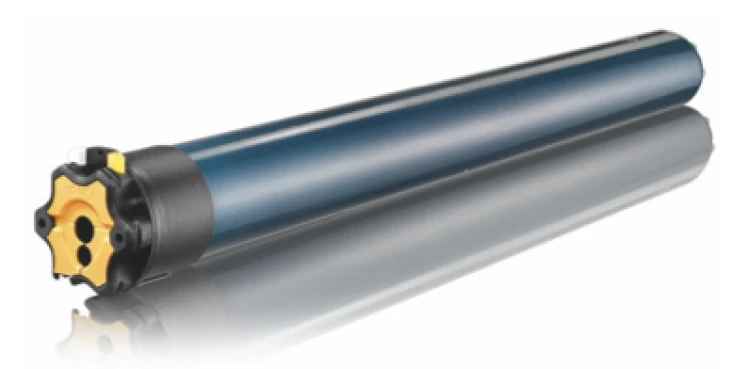

Somfy HiPro LT60 Orion 40/17 Rollladenmotor SW70 ESM #1160081 #1160096 #1160089 #1160073

Somfy HiPro LT60 Orion 40/17 Rollladenmotor für SW70 ESM

Der Somfy LT60 Orion 40/17 ist ein mechanischer Rollladenmotor der Baureihe LT60 für Anlagen mit passender SW70-ESM-Wickelwelle. Der Antrieb arbeitet mit 40Nm Drehmoment und 17U/min.

Die Endlagen werden mechanisch am Motorkopf eingestellt. Die Auswahl erfolgt über die tatsächlich lieferbaren Kabelausführungen mit bestätigten Somfy Artikelnummern.

Lieferbare Kabelausführungen

• 1m Kabel schwarz – Somfy Artikelnummer 1160081
• 2,5m Kabel weiß – Somfy Artikelnummer 1160096
• 3m Kabel schwarz – Somfy Artikelnummer 1160089
• 5m Kabel schwarz – Somfy Artikelnummer 1160073

Die historische Artikelnummer 1160088 bezeichnet eine ausgelaufene Ausführung und dient ausschließlich der Ersatzteilidentifikation.

Funktionen und Eigenschaften

• Mechanischer Einsteckantrieb der Baureihe LT60
• Mechanische Einstellung der oberen und unteren Endlage
• Endschalterkapazität bis 35 Umdrehungen
• Drehmoment 40Nm
• Drehzahl 17U/min
• Leistungsaufnahme 240W
• Stromaufnahme 1,05A
• Thermischer Überhitzungsschutz bei 140°C
• Schutzart IP44
• Schutzklasse I

Einsatzbereiche

Der LT60 Orion SW70 ESM wird in Rollladen- und Sonnenschutzanlagen eingesetzt, deren mechanische Konstruktion eine passende SW70-ESM-Wickelwelle verwendet. Vor dem Austausch sind Drehmoment, Wellenprofil, Motorlager, Adapter und Mitnehmer zu prüfen.

Vorteile

• Mehrere bestätigte Kabelausführungen
• Mechanische Endlageneinstellung ohne Programmiersender
• Robuste kabelgebundene Antriebstechnik
• Eindeutige Zuordnung über Somfy Artikelnummern
• Historische Artikelnummer zur sicheren Ersatzteilidentifikation

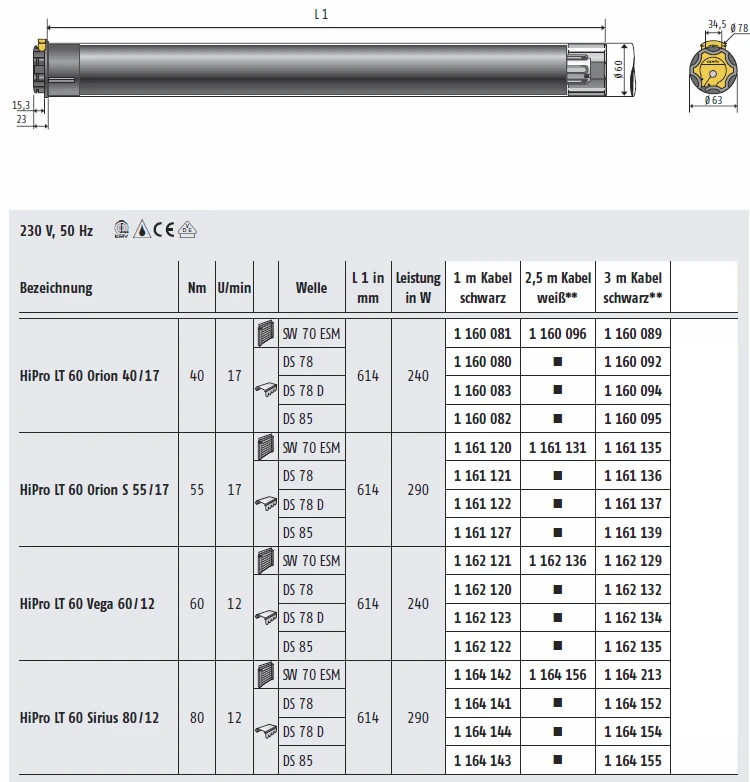

Technische Daten

Lieferumfang

• 1 × Somfy HiPro LT60 Orion 40/17 SW70 ESM
• Anschlusskabel entsprechend der gewählten realen Ausführung

Hinweis: Adapter, Mitnehmer, Motorlager und Steuerung sind nur enthalten, wenn dies bei der konkreten Ausführung ausdrücklich angegeben ist.

FAQ

Ist 1160088 weiterhin lieferbar?

Nein. Die Artikelnummer 1160088 ist bei Somfy als ausgelaufen gekennzeichnet und wird nicht als auswählbare Variante angeboten.

Besitzt der Motor einen Funkempfänger?

Nein. Der LT60 Orion 40/17 ist ein kabelgebundener mechanischer Antrieb.

Welche Variante wird für Ersatzbeschaffungen verwendet?

Entscheidend sind das vorhandene Wellenprofil und die benötigte Kabellänge. Die aktuelle Somfy Artikelnummer muss mit der gewünschten Ausführung übereinstimmen.

Hersteller

Somfy GmbH
Felix-Wankel-Straße 50
72108 Rottenburg am Neckar
Deutschland
