Somfy HiPro LT50 Mariner 40/17 Rohrmotor #1049422 #1049424 #1049704 #1049763

Somfy HiPro LT50 Mariner 40/17 Rohrmotor #1049422 #1049424 #1049704 #1049763

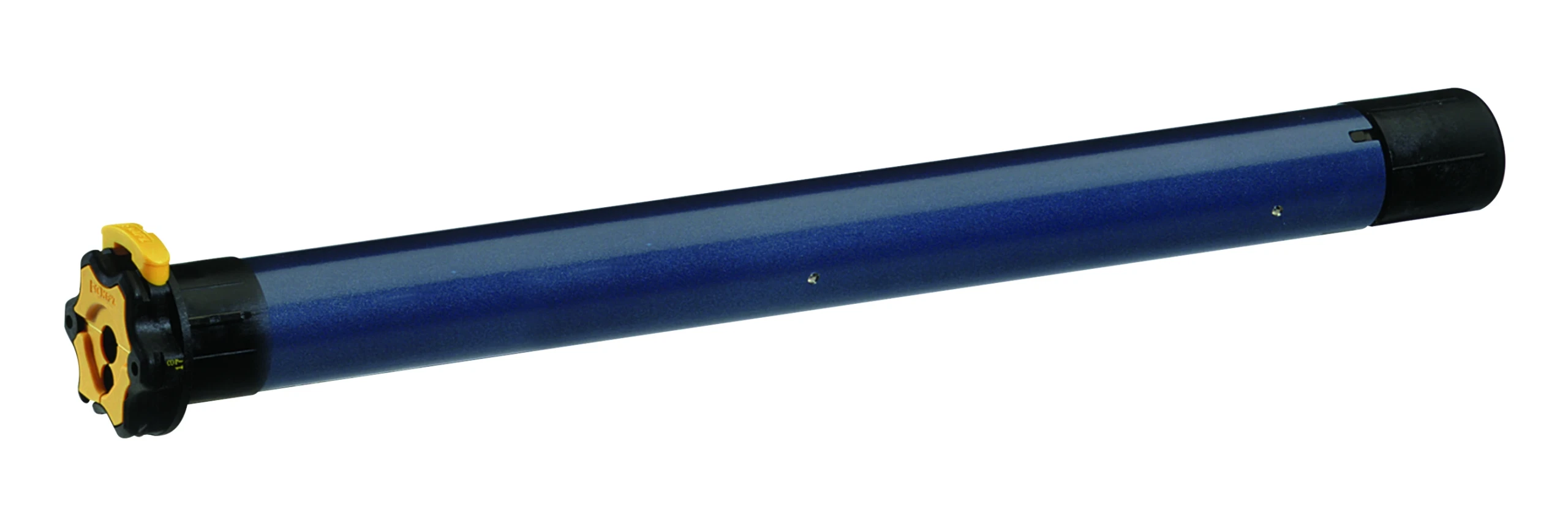

Der Somfy HiPro LT50 Mariner 40/17 ist ein kabelgebundener Rohrmotor mit 40Nm Drehmoment bei 17Upm. Die Endlagen werden mechanisch über die Einstelltasten am HiPro-Motorkopf eingestellt. Eine konkrete Wellenanpassung ist in der Herstellerbezeichnung nicht genannt.

Dieser Artikel fasst 4 Somfy-Referenzen derselben Antriebs- und Wellenkonfiguration zusammen. Die Kabelausführung wird über die zugehörige Somfy-Artikelnummer gewählt; die Tabelle im TAB Technische Daten ordnet jede Referenz dem Kabel zu. Prüfen Sie beim Austausch die Artikelnummer, das Motorlager und die Wellenanpassung der vorhandenen Anlage.

Funktionen

• Drehmoment 40Nm bei 17Upm
• Endlageneinstellung mechanisch über die Einstelltasten am HiPro-Motorkopf
• Nennspannung 230V bei 50Hz
• Kabelvarianten getrennt nach Somfy-Artikelnummer

Einsatzbereiche

Der Rohrmotor wird mit einer zur Anlage passenden Wellenanpassung und einem passenden Motorlager eingesetzt. Aus der Baureihe LT50 allein folgt keine Bestätigung für ein bestimmtes Wellenprofil oder jede vorhandene Anlage.

Vorteile

• Die obere und untere Endlage lassen sich direkt am Motorkopf einstellen.
• Die konkrete Ausführung ist über die Somfy-Referenzen in der Tabelle nachvollziehbar.
• Die Kabelvarianten sind anhand von Artikelnummer und Kabelangabe getrennt aufgeführt.

Weitere Informationen

Vergleichen Sie vor dem Austausch Drehmoment, Drehzahl, Einbaumaße, Motorlager, Wellenanpassung und elektrische Ansteuerung. Die Kabelangabe ersetzt keine Prüfung von Adapter und Mitnehmer. Bei einer Ausführung ohne Motoranschlusskabel ist ein passendes Anschlusskabel separat erforderlich. Fehlende Herstellerangaben sind in der Tabelle als nicht angegeben gekennzeichnet. Ausgelaufene Referenzen bleiben zur Artikelzuordnung dokumentiert; den Lieferstatus zeigt der Shop für die jeweilige Ausführung.

Häufige Fragen

Wie werden die Endlagen eingestellt?

Die obere und untere Endlage werden mechanisch über die Einstelltasten am HiPro-Motorkopf eingestellt. Beachten Sie die im TAB Bedienungsanleitung verlinkte Anleitung für diese Bauart.

Welche Kabelausführung gehört zu diesem Artikel?

• Somfy 1049422: 1m Kabel schwarz
• Somfy 1049424: 0,5m Kabel schwarz mit Steckanschluss (Pass)
• Somfy 1049704: 3m Kabel schwarz
• Somfy 1049763: ohne Motoranschlusskabel

Was muss beim Motoraustausch übereinstimmen?

Drehmoment, Drehzahl, Einbaumaße, Motorlager, Wellenanpassung und elektrische Ansteuerung müssen zur Anlage passen. Die Bezeichnung LT50 allein bestätigt diese Übereinstimmung nicht.
