Somfy HiPro LT50 Start 6/17 PA Rollladenmotor SW60 ED #1032343 #1032440 #1032583

Somfy LT50 Start 6/17 PA Rollladenmotor für SW60 ED

Der Somfy LT50 Start 6/17 PA mit 6Nm Drehmoment und 17Upm ist für die Wellenanpassung SW60 ED ausgeführt. Seine Endlagen werden mechanisch über zwei Einstellschrauben am Motorkopf eingestellt.

Sie wählen zwischen 1m Kabel schwarz – 1032343, 2,5m Kabel weiß – 1032440 und 3m Kabel weiß – 1032583. Die Leistungsaufnahme unterscheidet sich je Artikelnummer: Die ersten beiden Ausführungen sind mit 100W, die 3m-Ausführung mit 90W angegeben.

Funktionen

• 6Nm Drehmoment bei 17Upm
• Mechanische Endlageneinstellung über zwei Einstellschrauben
• 230V / 50Hz Netzversorgung
• 90W oder 100W Leistungsaufnahme je Artikelnummer
• Wellenanpassung: SW60 ED

Einsatzbereiche

Diese Ausführung ist für Anlagen mit der Wellenanpassung SW60 ED vorgesehen. LT50 PA ist für Rollläden und Gelenkarmmarkisen vorgesehen. Für Kassettenmarkisen ist der PA-Antrieb nicht vorgesehen.

Vorteile

• Die obere und untere Endlage lassen sich direkt am Motorkopf einstellen.
• Die kabelgebundene Ansteuerung ermöglicht den Einsatz mit einer technisch passenden Steuerung.
• Die Kabelzuordnung nach Artikelnummer erleichtert den Vergleich mit dem vorhandenen Anschluss.

Weitere Informationen

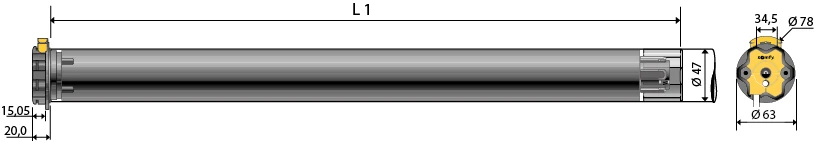

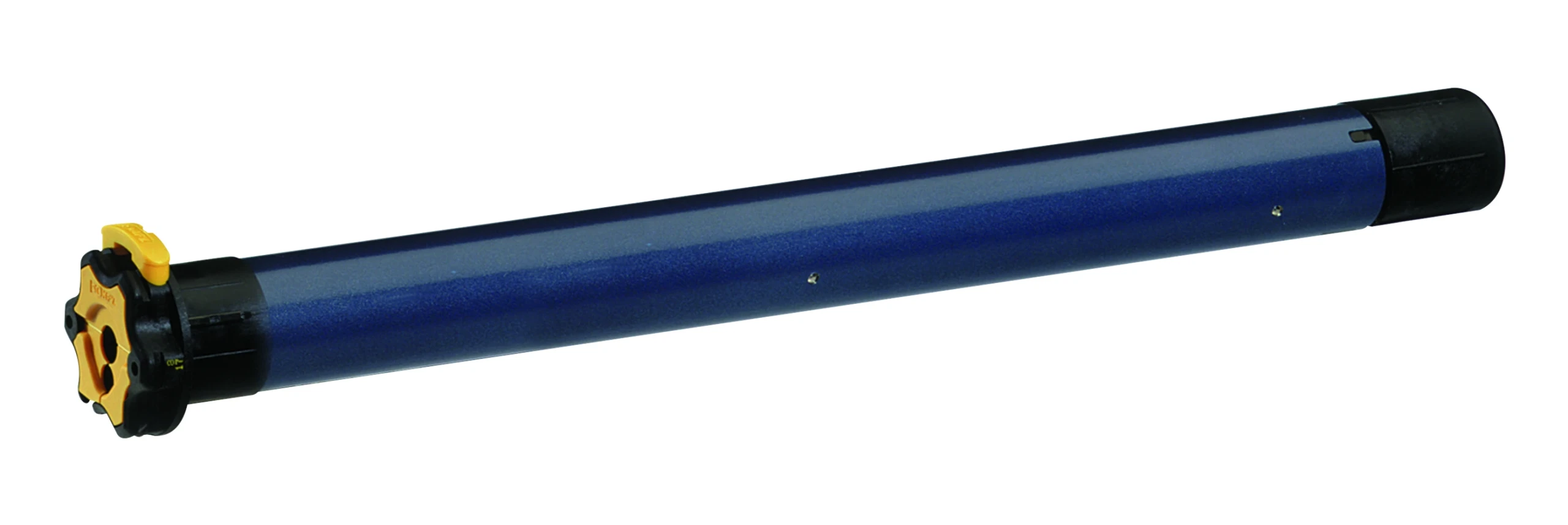

Vergleichen Sie vor einem Motoraustausch Drehmoment, Drehzahl, Wellenanpassung, Einbaumaße und Motorlager. Auch Steuerung und Kabelanschluss müssen passen. Die Bezeichnung LT50 allein bestätigt keine Austauschkompatibilität. Anschluss und Inbetriebnahme erfolgen nach der Herstelleranleitung durch eine qualifizierte Fachkraft. Die Galerie zeigt Symbolabbildungen der LT50-Baureihe. Für die PA-Ausführung sind die referenzbezogenen Angaben und die PA-Anleitung maßgeblich.

Häufige Fragen

Wie werden die Endlagen eingestellt?

Die obere und untere Endlage werden mechanisch über zwei Einstellschrauben am Motorkopf eingestellt. Die einzelnen Schritte finden Sie in der Somfy-Anleitung im Tab „Bedienungsanleitung“.

Welche Kabelausführung gehört zu welcher Artikelnummer?

• 1032343: 1m Kabel schwarz
• 1032440: 2,5m Kabel weiß
• 1032583: 3m Kabel weiß

Ist der PA-Antrieb für Kassettenmarkisen vorgesehen?

Nein. Somfy beschreibt LT50 PA für Rollläden und Gelenkarmmarkisen und schließt Kassettenmarkisen aus.
