Somfy HiPro LT 60 Jupiter 85/17 Rollladenmotor SW70 ESM #1165123 #1165135 #1165121

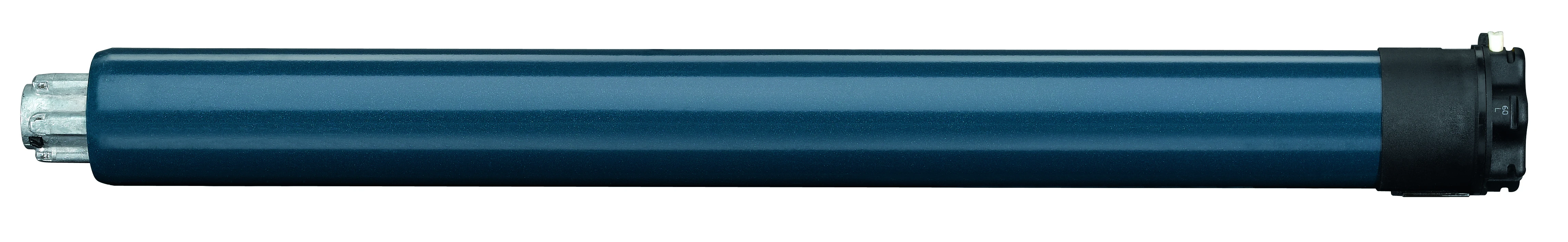

Somfy HiPro LT 60 Jupiter 85/17 Rollladenmotor für SW70 ESM
Der Somfy HiPro LT 60 Jupiter 85/17 ist ein leistungsstarker, kabelgebundener Rohrmotor für Rollläden. Mit 85 Nm Drehmoment und 17 U/min eignet sich der Antrieb für entsprechend dimensionierte Rollladenanlagen mit einer Welle SW70 ESM.
Die obere und untere Endlage werden mechanisch über die Einstelltasten am Motorkopf festgelegt. Der Motor besitzt einen Sternkopf, eine steckbare vieradrige Anschlussleitung und einen thermischen Überlastschutz.
Produktmerkmale
- Rohrmotor der Baureihe LT 60
- 85 Nm Drehmoment und 17 U/min
- Mechanische Endabschaltung
- Endlagen-Einstellung über Einstelltasten
- 34 Umdrehungen Endschalterkapazität
- Sternkopf
- Steckbare vieradrige Anschlussleitung
- Wahlweise 1 m oder 3 m Anschlussleitung in Schwarz
- Adapter und Mitnehmer für SW70 ESM
- IP44 und Schutzklasse I
Historischer Hinweis: Die frühere Ausführung #1165121 mit 2,5 m weißer Anschlussleitung ist nicht mehr bestellbar. Sie bleibt ausschließlich zur eindeutigen Zuordnung früherer Lieferungen dokumentiert.
| Bezeichnung | Somfy HiPro LT 60 Jupiter 85/17 |
| Anwendung | Rollladen |
| Wellentyp | SW70 ESM |
| Adapter und Mitnehmer | Für SW70 ESM |
| Verfügbare Artikelnummern | 1165123 – 1 m Kabel schwarz 1165135 – 3 m Kabel schwarz |
| Historische Artikelnummer | 1165121 – 2,5 m Kabel weiß, nicht mehr bestellbar |
| Drehmoment | 85 Nm |
| Drehzahl | 17 U/min |
| Endschalter | Mechanisch |
| Endlagen-Einstellung | Über Einstelltasten am Motorkopf |
| Endschalterkapazität | 34 Umdrehungen |
| Motorkopf | Sternkopf |
| Interne Notentriegelung | Nein |
| Externe Notentriegelung | Nein |
| Spannungsversorgung | 230V/50Hz AC |
| Spannungsbereich | 207–244 V |
| Nennstrom | 1,8 A |
| Leistungsaufnahme im Betrieb | 450 W |
| Standby-Verbrauch | 0 W |
| Überhitzungsschutz | 140 °C |
| Schutzart | IP44 |
| Schutzklasse | Schutzklasse I |
| Betriebsdauer | 4 Minuten |
| Minimale Betriebstemperatur | −25 °C |
| Maximale Betriebstemperatur | 70 °C |
| Minimale Lagertemperatur | −20 °C |
| Maximale Lagertemperatur | 80 °C |
| Geräuschpegel | 65 dB |
| Länge | 665 mm |
| Breite | 63 mm |
| Höhe | 63 mm |
| Außendurchmesser des Motors | 58 mm |
| Baureihe / Nenndurchmesser | 60 mm |
| Mindest-Innendurchmesser der Welle | 60 mm |
| Abstand der Befestigungspunkte | 642 mm |
| Anschlussleitung | Abnehmbar, 4-adrig |
| Leitungsquerschnitt | 0,75 mm² |
| Gewicht | 4,45 kg |
- Somfy HiPro LT 60 Jupiter 85/17 Rohrmotor
- Anschlussleitung in der gewählten Ausführung
- Adapter und Mitnehmer für SW70 ESM
