Somfy HiPro LT50 Vectran 50/12 PA Rohrmotor #1051413 #1051349 #1051387 #1245326
Somfy HiPro LT50 Vectran 50/12 PA Rohrmotor #1051413 #1051349 #1051387 #1245326
Der Somfy HiPro LT50 Vectran 50/12 PA ist ein kabelgebundener Rohrmotor mit 50Nm Drehmoment bei 12Upm. Die Endlagen werden mechanisch über die Einstellschrauben am Motorkopf eingestellt. Diese Ausführung wird ohne Adapterset geliefert; Adapter, Mitnehmer und Motorlager werden passend zur vorhandenen Welle separat ausgewählt.
Zur Auswahl stehen 4 Ausführungen: 3m Kabel schwarz: #1051387; 3m Kabel weiß: #1051413; 5m Kabel schwarz: #1051349; ohne Motoranschlusskabel: #1245326. Wählen Sie im Auswahlfeld die Ausführung zur gewünschten Artikelnummer. Prüfen Sie beim Austausch die Artikelnummer, das Motorlager und die Wellenanpassung der vorhandenen Anlage.
Funktionen
- Drehmoment 50Nm bei 12Upm

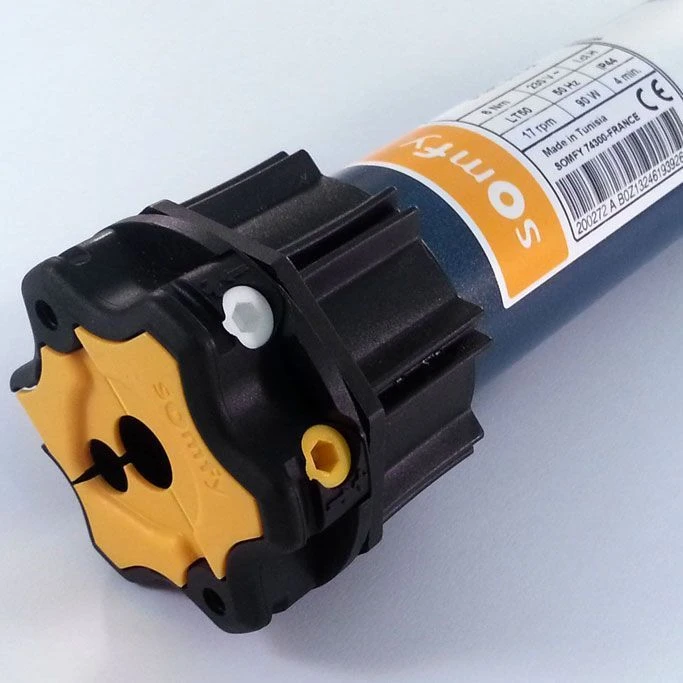

- Endlageneinstellung mechanisch über die Einstellschrauben am Motorkopf
- Nennspannung 230V bei 50Hz
- Wellenanpassung: ohne Adapterset; Adapter und Mitnehmer separat
- Kabelausführungen getrennt nach Somfy-Artikelnummer
- Thermischer Motorschutz, thermische Zeit 4min
Einsatzbereiche
Diese Ausführung ist als Rohrmotor bezeichnet. Vor dem Austausch sind Welle, Adapter, Mitnehmer, Motorlager und benötigte Endlagen abzugleichen. Somfy nennt für die LT50-Antriebe als Anwendungsbereich Rollläden, Außenmarkisen ohne Kassette und Innenrollos. Für Markisen mit Kassette ist diese Ausführung damit nicht vorgesehen. Montage, Anschluss und Inbetriebnahme erfolgen nach der Herstelleranleitung; der elektrische Anschluss ist Sache einer Elektrofachkraft.
Vorteile
- Die obere und untere Endlage lassen sich direkt am Motorkopf einstellen.
- Die konkrete Ausführung ist über die Artikelnummern in der Tabelle nachvollziehbar.
- Die Kabelausführungen sind anhand von Artikelnummer und Kabelangabe getrennt aufgeführt.
Weitere Informationen
Vergleichen Sie vor dem Austausch Drehmoment, Drehzahl, Einbaumaße, Motorlager, Wellenanpassung und elektrische Ansteuerung.
Montagehinweis laut Somfy: Der Mitnehmer wird gegen Verschieben gesichert, indem die Welle im Abstand von 5 bis 15mm vom Wellenende mit 4 selbstschneidenden Schrauben oder 4 Stahlnieten am Mitnehmer befestigt wird. Schrauben und Nieten gehören nur an den Mitnehmer, niemals an den Antrieb.
- Weitere Somfy HiPro LT50 Rollladenmotoren im Shop
- Alle Somfy Rohrmotoren der Baureihe 50
- Somfy Motorzubehör: Adapter, Mitnehmer und Lager
Häufige Fragen
Wie werden die Endlagen eingestellt?
Die obere und untere Endlage werden mechanisch über die Einstellschrauben am Motorkopf eingestellt. Beachten Sie die im TAB Bedienungsanleitung verlinkte Anleitung LT50 / LT60 PA.
Was ist beim Austausch zu prüfen?
Drehmoment, Drehzahl, Einbaumaße, Motorlager, Wellenanpassung und elektrische Ansteuerung müssen zur Anlage passen. Die Bezeichnung LT50 allein bestätigt diese Übereinstimmung nicht.
Gehört ein Adapterset zum Lieferumfang?
Nein. Die Herstellerbezeichnung nennt keine Wellenanpassung. Adapter, Mitnehmer und Motorlager werden passend zur vorhandenen Welle separat ausgewählt.
Welche Kabelausführung gehört zu welcher Artikelnummer?
- #1051387: 3m Kabel schwarz
- #1051413: 3m Kabel weiß
- #1051349: 5m Kabel schwarz
- #1245326: ohne Motoranschlusskabel
Ist der Antrieb für Kassettenmarkisen geeignet?
Somfy nennt als Anwendungsbereich Rollläden, Außenmarkisen ohne Kassette und Innenrollos. Für Kassettenmarkisen ist der LT50 daher nicht vorgesehen.
Wie sichere ich den Mitnehmer?
Mit 4 selbstschneidenden Schrauben oder 4 Stahlnieten im Abstand von 5 bis 15mm vom Wellenende, nur am Mitnehmer und nie am Antrieb.
| Drehmoment | 50Nm |
|---|---|
| Drehzahl | 12Upm |
| Nennspannung / Frequenz | 230V / 50Hz |
| Endlageneinstellung | Mechanisch über Einstellschrauben am Motorkopf |
| Wellenanpassung | Ohne Adapterset; Adapter und Mitnehmer separat |
| Nennleistung und Stromaufnahme | 240W, 1,1A gemäß Somfy-Datenblatt LT50 Range 1 |
| Motorabmessungen | L1 max. 605mm, L2 590mm (±3mm), L3 max. 613mm |
| Anschluss | 4-adrig, 0,75mm² |
| Thermische Referenzzeit | 4min gemäß Somfy-Datenblatt LT50 Range 1 |
| Betriebstemperatur im normalen Einsatz | –10 bis +40°C |
| Einbaulage | Horizontal |
| Schutzart und Schutzklasse | IP44, Schutzklasse I |
| Spannungstoleranz | 207 bis 244V, 47 bis 52Hz |
| Hersteller | Somfy |

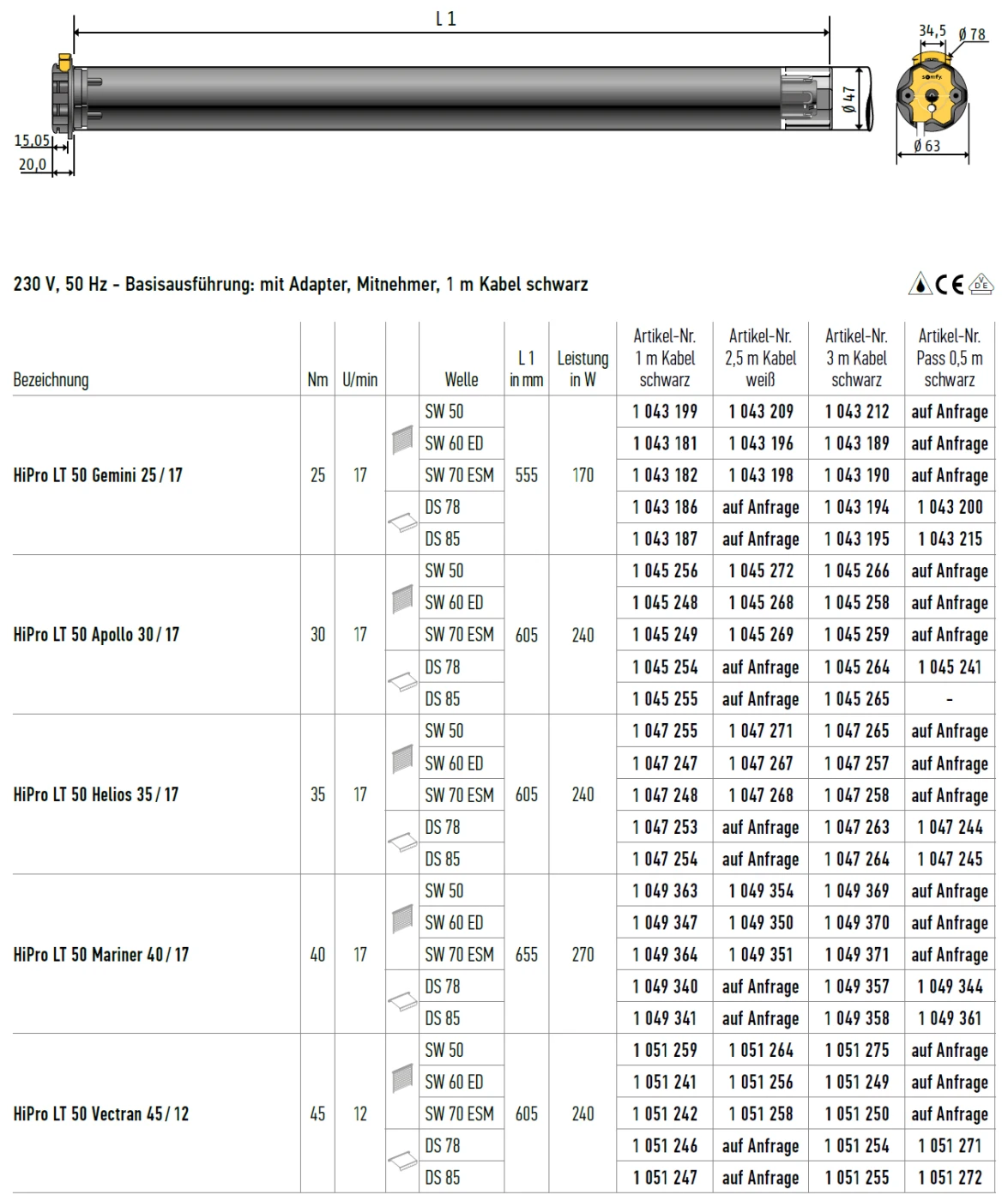

Ausführungen und Herstellerdaten
| Artikelnummer | Kabel | Gesamtlänge laut Somfy | Leistungsaufnahme laut Somfy | EAN |
|---|---|---|---|---|
| Somfy #1051387 | 3m Kabel schwarz | 613mm | 240W | 3660849565480 |
| Somfy #1051413 | 3m Kabel weiß | 613mm | 240W | 3660849669645 |
| Somfy #1051349 | 5m Kabel schwarz | 613mm | 240W | 3660849669669 |
| Somfy #1245326 | ohne Motoranschlusskabel | 613mm | 240W | 3660849627881 |
- Somfy LT50 Vectran 50/12 PA in der gewählten, oben aufgeführten Artikelnummer
- Ohne Adapterset; Adapter, Mitnehmer und Motorlager sind passend zur Welle separat erforderlich
- Motoranschlusskabel entsprechend der gewählten Referenz; bei „ohne Motoranschlusskabel“ ist ein passendes Kabel separat erforderlich
