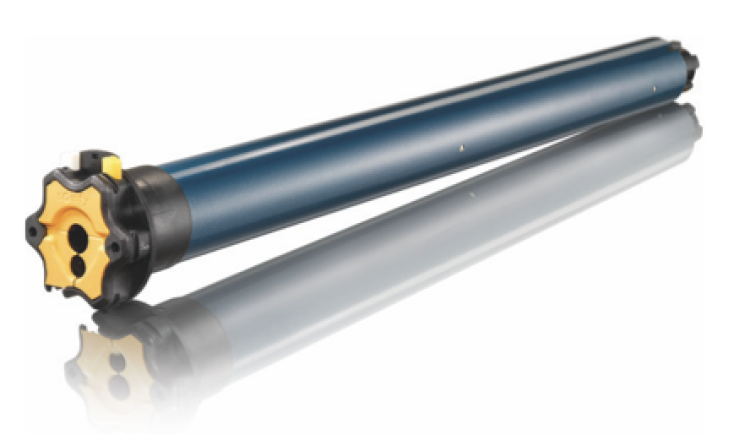

Der Somfy HiPro LT50 Vectran 45/12 ist ein kabelgebundener Rohrmotor mit 45Nm Drehmoment bei 12Upm. Diese Ausführung ist für Markisen mit Nutwellen von 85mm Durchmesser (Rundnut) vorgesehen. Das Adapterset DS85 mit Adapter und Mitnehmer gehört zum Lieferumfang. Die obere und untere Endlage werden mechanisch über Einstelltasten am Motorkopf festgelegt.

Zur Auswahl stehen 3 Kabelausführungen: 1m Kabel schwarz: #1051247; 3m Kabel schwarz: #1051255; 0,5m Kabel mit STAS3 (Pass): #1051272. Wählen Sie im Auswahlfeld die Ausführung zur gewünschten Artikelnummer. Prüfen Sie beim Austausch die Artikelnummer, das Motorlager und die Wellenanpassung der vorhandenen Anlage.

Funktionen

• 45Nm Drehmoment bei 12Upm
• Mechanische Endlagen über Einstelltasten, Endlagenbereich bis 46 Wellenumdrehungen
• Nennspannung 230V bei 50Hz
• Vieradriges, steckbares Motoranschlusskabel (0,75mm²)
• Thermischer Motorschutz, thermische Zeit 4min

Einsatzbereiche

Diese Ausführung ist für Markisen mit Nutwellen von 85mm Durchmesser (Rundnut) vorgesehen (Adapterset DS85). Somfy nennt für die LT50-Antriebe als Anwendungsbereich Rollläden, Außenmarkisen ohne Kassette und Innenrollos. Für Markisen mit Kassette ist diese Ausführung damit nicht vorgesehen. Montage, Anschluss und Inbetriebnahme erfolgen nach der Herstelleranleitung; der elektrische Anschluss ist Sache einer Elektrofachkraft.

Vorteile

• Mechanische Endlagen direkt am Motorkopf einstellen
• Steckbares Anschlusskabel für Montage und Service
• Jede Kabelausführung hat eine eigene Artikelnummer

Weitere Informationen

Vor einem Austausch sind Drehmoment, Drehzahl, Wellenprofil, Einbaumaße, Lageraufnahme und Steuerung mit der vorhandenen Anlage abzugleichen. Die Bezeichnung LT50 allein bestätigt keine Austauschkompatibilität.

Montagehinweis laut Somfy: Der Mitnehmer wird gegen Verschieben gesichert, indem die Welle im Abstand von 5 bis 15mm vom Wellenende mit 4 selbstschneidenden Schrauben oder 4 Stahlnieten am Mitnehmer befestigt wird. Schrauben und Nieten gehören nur an den Mitnehmer, niemals an den Antrieb. Bei Wellen mit Innengewinde ist alternativ eine Aufschraubkappe möglich.

• Weitere Somfy HiPro LT50 Markisenmotoren im Shop
• Alle Somfy Markisenmotoren der Baureihe 50
• Somfy Motorzubehör: Adapter, Mitnehmer und Lager

Häufige Fragen

Wie werden die Endlagen eingestellt?

Mechanisch über Einstelltasten. Die passenden Schritte stehen in der Anleitung im TAB Bedienungsanleitung.

Was ist beim Austausch zu prüfen?

45Nm, 12Upm sowie Wellenprofil, Einbaumaße, Lageraufnahme und Steuerung müssen zur bestehenden Anlage passen.

Was bedeutet DS85?

DS85 bezeichnet das Adapterset für Nutwellen von 85mm Durchmesser (Rundnut). Adapter und Mitnehmer gehören bei dieser Ausführung zum Lieferumfang.

Welche Kabelausführung gehört zu welcher Artikelnummer?

• #1051247: 1m Kabel schwarz
• #1051255: 3m Kabel schwarz
• #1051272: 0,5m Kabel mit STAS3 (Pass)

Ist der Antrieb für Kassettenmarkisen geeignet?

Somfy nennt als Anwendungsbereich Rollläden, Außenmarkisen ohne Kassette und Innenrollos. Für Kassettenmarkisen ist der LT50 daher nicht vorgesehen.

Wie sichere ich den Mitnehmer?

Mit 4 selbstschneidenden Schrauben oder 4 Stahlnieten im Abstand von 5 bis 15mm vom Wellenende, nur am Mitnehmer und nie am Antrieb.
