Geiger GJ5606k E17 SMI 3.0 Jalousieantrieb #M56F4441

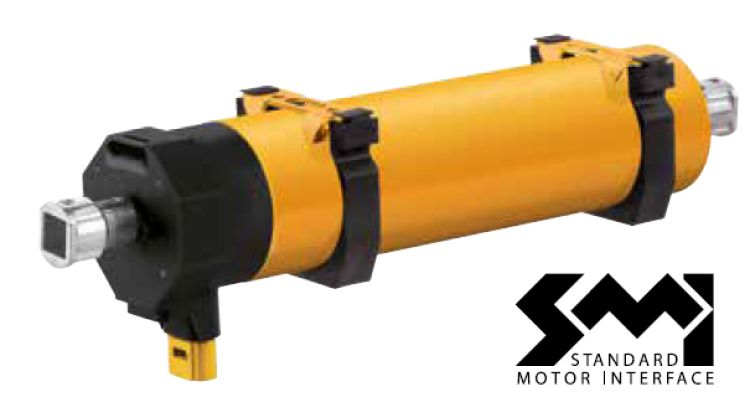

GEIGER GJ56 E17 SMI – elektronischer Jalousiemotor für Raffstoren

Der GEIGER GJ56 E17 SMI ist ein elektronischer Jalousiemotor für Raffstoren mit moderner SMI 3.0 BF-Schnittstelle. Das System ist für die Gebäudeautomation ausgelegt und ermöglicht eine einheitliche Ansteuerung von Sonnenschutzanlagen mit Statusrückmeldung. Über SMI können die aktuelle Position und der Motorzustand abgefragt werden, was die Integration in professionelle Steuerungs- und Automationsumgebungen deutlich erleichtert.

Der Motor wurde für eine zuverlässige und sichere Funktion im täglichen Einsatz entwickelt. Zu den wichtigsten Merkmalen zählen die dynamische Drehmomentabschaltung, die Behangveränderungen selbstständig erkennt und anpasst, sowie der Festfrierschutz, der ein Abreißen angefrorener Raffstoren verhindert. Zusätzlich schützt die Hinderniserkennung in Auf-Richtung die Anlage beim Einfahren, während der integrierte Auflaufendschalter als Sicherheitsabschaltung dient. Eine Referenzfahrt erfolgt alle 50 Zyklen, um die Endlagen zu überprüfen und bei Bedarf nachzukorrigieren.

Der GEIGER GJ56 E17 SMI verfügt über eine elektronische Endabschaltung, eine Anlaufzeit von etwa 100 ms, ist parallel schaltbar und kann in allen gängigen Kopfschienen sicher montiert werden. Laut Hersteller ist der Motor mit 230 V / 50 Hz, einer Drehzahl von 26 rpm und einer Schutzart IP 54 ausgeführt. Je nach Ausführung stehen unterschiedliche Drehmomentvarianten zur Verfügung; die Produktdaten nennen unter anderem 6 Nm, 10 Nm und 2 x 10 Nm.

Produktmerkmale

• Elektronischer Jalousiemotor für Raffstoren
• SMI 3.0 BF für die Gebäudeautomation
• Statusrückmeldung von Position und Motorzustand
• Dynamische Drehmomentabschaltung
• Festfrierschutz gegen angefrorene Behänge
• Hinderniserkennung in AUF-Richtung
• Referenzierung alle 50 Zyklen
• Elektronische Endabschaltung
• Parallel schaltbar
• Sichere Montage in gängigen Kopfschienen
• Ersatz bei roma-SMI-Anlagen

Einsatzbereiche

Der GEIGER GJ56 E17 SMI eignet sich für Raffstoren in modernen Wohngebäuden, Büroobjekten und gewerblichen Anlagen. Durch die SMI-Schnittstelle lässt sich der Motor in professionelle Steuerungsumgebungen integrieren, in denen Positionen, Zustände und Schutzfunktionen zuverlässig verarbeitet werden sollen. Die Kombination aus elektronischer Endabschaltung und intelligenter Motorelektronik macht den Antrieb zu einer leistungsfähigen Lösung für anspruchsvolle Sonnenschutzsysteme.

Vorteile des GEIGER GJ56 E17 SMI

• Einheitliche SMI-Schnittstelle für die Automatisierung
• Rückmeldung von Position und Motorstatus
• Schutz vor Frost, Hindernissen und Überlast
• Stabile, praxisbewährte Motor- und Bremskonstruktion
• Geeignet für professionelle Raffstoreanlagen

FAQ

Für welche Anwendung ist der GEIGER GJ56 E17 SMI geeignet?

Der Motor ist für Raffstoren vorgesehen und als elektronischer Jalousiemotor für Sonnenschutzanlagen ausgelegt.

Welche Sicherheitsfunktionen bietet der Motor?

Zu den Sicherheitsfunktionen zählen Festfrierschutz, Hinderniserkennung in AUF-Richtung, dynamische Drehmomentabschaltung, Referenzierung sowie eine Sicherheitsabschaltung über den Auflaufendschalter.

Welche Daten können über SMI abgefragt werden?

Über SMI können die aktuelle Position und der Motorstatus abgefragt werden.

Welche technischen Eckdaten sind wichtig?

Wichtige Eckdaten sind 230 V / 50 Hz, 26 rpm und die Schutzart IP 54
