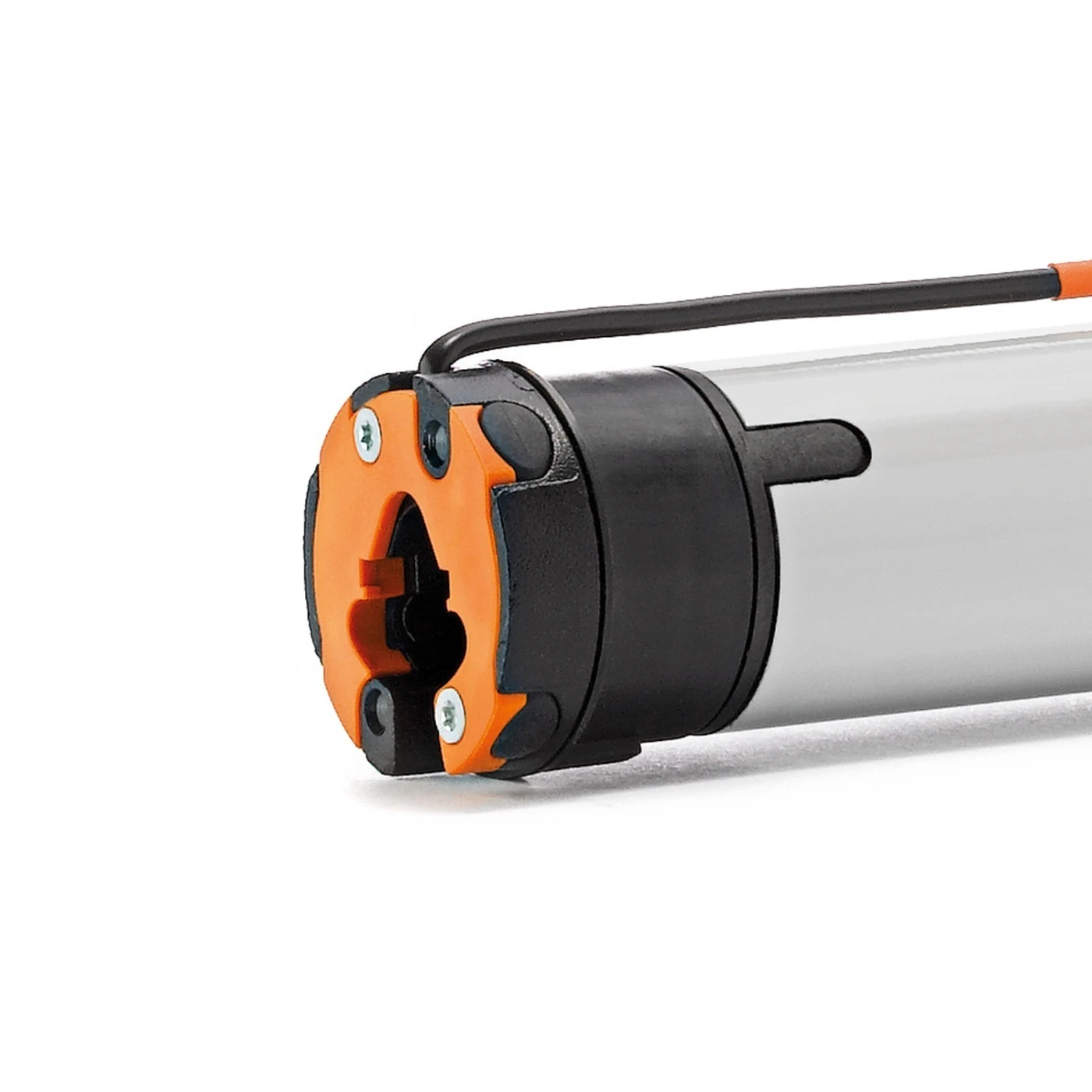

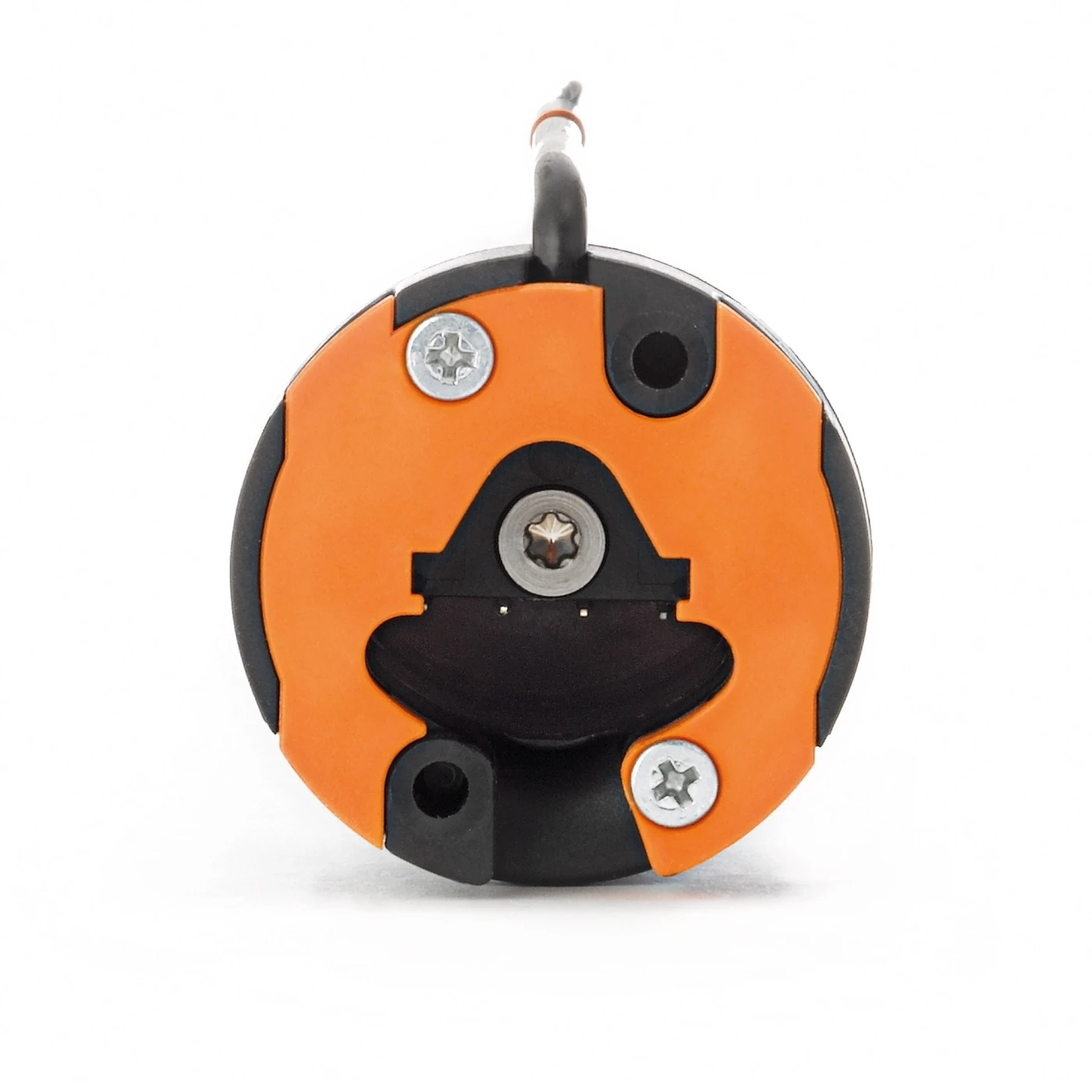

elero RolTop/D+ S12-868 Funk-Rollladenmotor (mit Flachbremse) #308180006

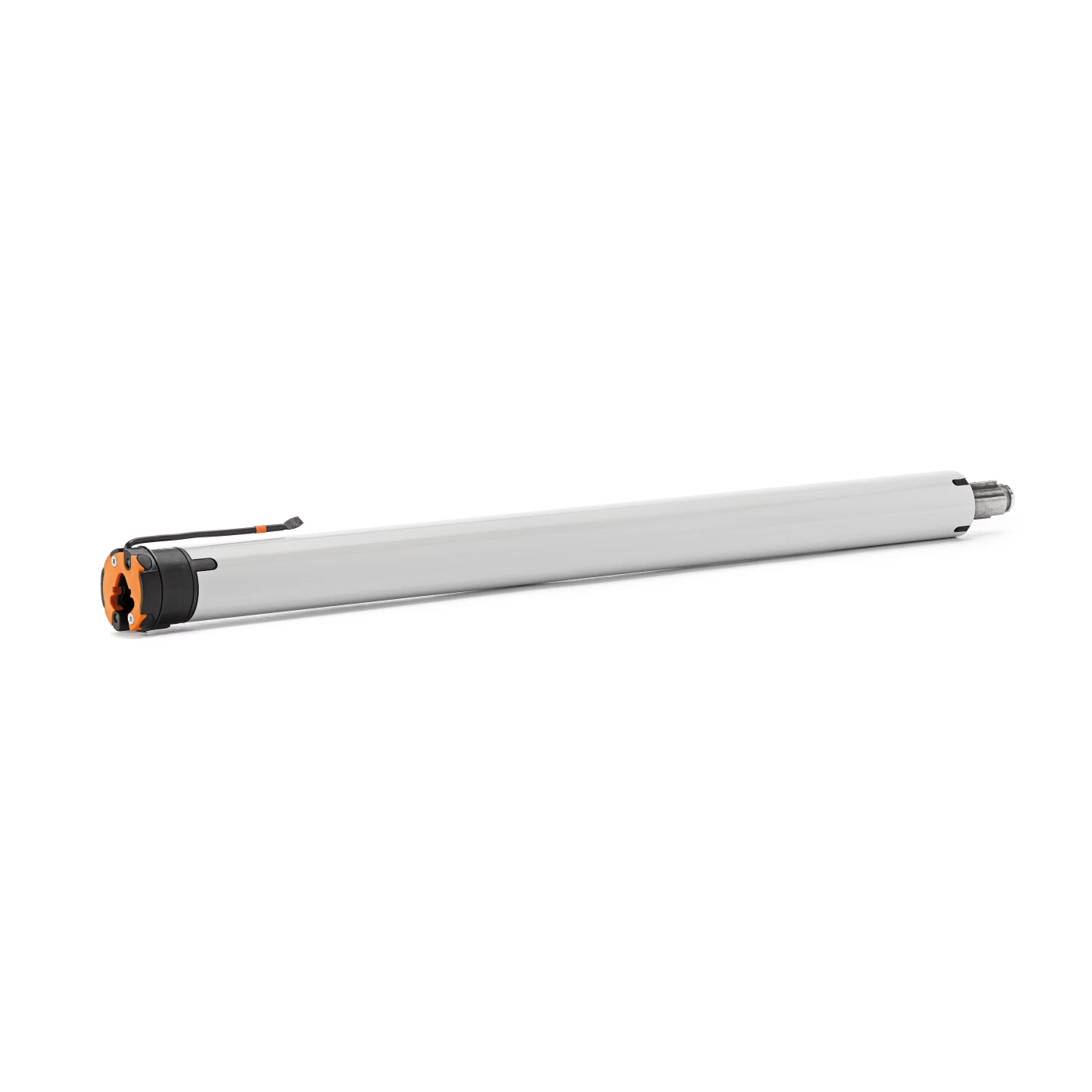

elero RolTop/D+ S12-868 Funk-Rollladenmotor #308180006
Der elero RolTop/D+ S12-868 ist ein bidirektionaler Funk-Rollladenmotor mit integriertem 868-MHz-Funkempfänger. Der Antrieb arbeitet mit 12 Nm und 17 U/min. Die mechatronische Endlagenerkennung, intelligente Kraftmessung und Softabschaltung unterstützen einen kontrollierten Rollladenlauf.
Die selbstlernenden Endlagen verfügen über eine Entlastungsfunktion. Der Behangschutz wirkt in Auf- und Ab-Richtung. Die Ausführung besitzt eine Flachbremse und ist ausschließlich zusammen mit starren Wellenverbindern zu verwenden.
Funktionen des RolTop/D+ S12-868
- 12 Nm Bemessungsdrehmoment
- 17 U/min Bemessungsdrehzahl
- Mechatronische Endlagenerkennung mit Softabschaltung
- Selbstlernende Endlagen mit Entlastungsfunktion
- Intelligente Kraftmessung
- Behangschutz in Auf- und Ab-Richtung
- Flachbremse
- Bidirektionaler 868-MHz-Funk mit Rückmeldung und automatischer Routingfunktion
Technische Kerndaten
- Bemessungsspannung: 1~230V
- Bemessungsfrequenz: 50Hz
- Bemessungsstrom: 0,73 A
- Bemessungsaufnahme: 168 W
- Betriebsdauer: 4 Minuten S2
- Motordurchmesser: 35 mm
- Antriebslänge C: 534 mm
- Gewicht: 1,3 kg
Einsatzbereich und wichtige Hinweise
Der Rollladenantrieb ist für Rollläden mit passender Welle, geeignetem Adapterset und passendem Motorlager vorgesehen. Die Auswahl des Drehmoments muss anhand von Behanggewicht, Abmessungen, Reibung und Einbausituation erfolgen.
Wichtig: Der RolTop/D+ darf nur in Verbindung mit starren Wellenverbindern eingesetzt werden. Anschlussleitung, Adapterset, Motorlager und Steuerung sind entsprechend der Einbausituation auszuwählen.
Häufige Fragen
Erkennt der Motor die Endlagen selbst?
Ja. Die Endlagen werden selbstlernend angefahren. Zusätzlich besitzt der Antrieb eine Entlastungsfunktion.
Besitzt der Antrieb einen Behangschutz?
Ja. Die intelligente Kraftmessung unterstützt den Behangschutz in Auf- und Ab-Richtung.
Ist ein Funkempfänger integriert?
Ja. Die Funkversion besitzt einen bidirektionalen 868-MHz-Funkempfänger mit Rückmeldung und automatischer Routingfunktion.
1x elero RolTop/D+ S12-868 Funk-Rollladenantrieb mit gewähltem Zubehör
| Anwendung | Rollladen |
| Endabschaltung | Mechatronische Endlagenerkennung mit Softabschaltung |
| Wellengröße | S (ab Ø = 38 mm) |
| Steuerung | Bidirektionaler Funk mit automatischer Routingfunktion |
| Funkfrequenz (MHz) | 868 MHz |
| Bemessungs-Drehmoment (Nm) | 12 |
| Bemessungs-Drehzahl (Upm) | 17 |
| Bemessungs-Spannung (V) | 1 ~ 230 |
| Bemessungs-Frequenz (Hz) | 50 |
| Geräuschlose Softbremse | Nein |
| Schnellläufer | Nein |
| Bemessungs-Strom (A) | 0,73 |
| Bemessungs-Aufnahme (W) | 168,0 |
| Schutzgrad (IP) | IP 44 |
| Endschalterbereich (Umdreh.) | 40,0 |
| Betriebsdauer (min S2) | 4,0 |

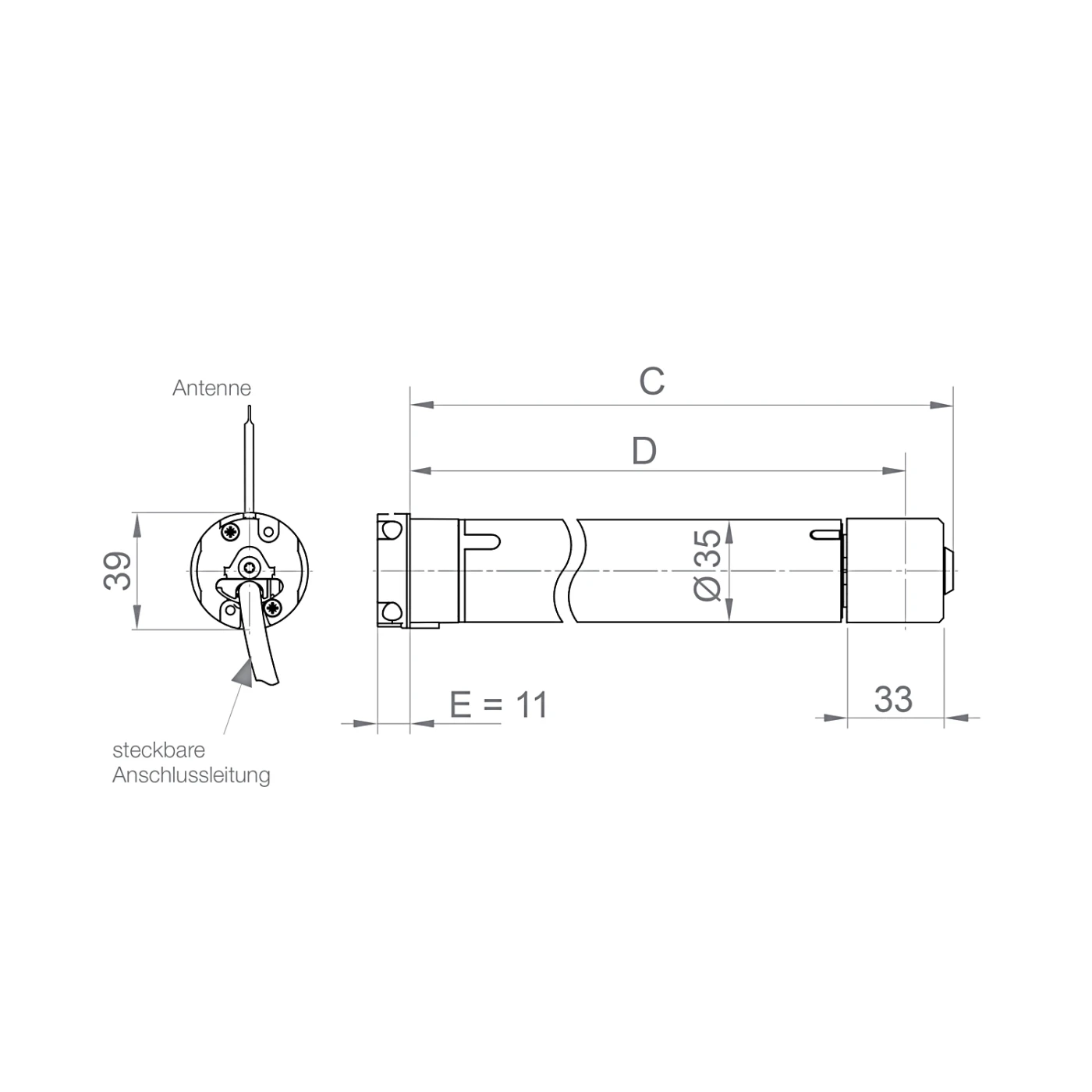

| Antriebslänge (mm) | 545,0 |
| Länge C (mm) | 534,0 |
| Länge D (mm) | 517,5 |
| Länge E (mm) | 11,0 |
| Gewicht (kg) | 1,3 |
| Betriebsumgebungs-Temperatur (°C) | -20 bis +60 |
| Motorkopf | Motorkopf schwarz |
| Konformität | CE, EMC, VDE |
