elero RolMotion/D+ M10-868 RH Funk-Rollladenmotor mit geräuschloser Softbremse #480240004

elero RolMotion/D+ M10-868 RH Funk-Rollladenmotor mit geräuschloser Softbremse #480240004

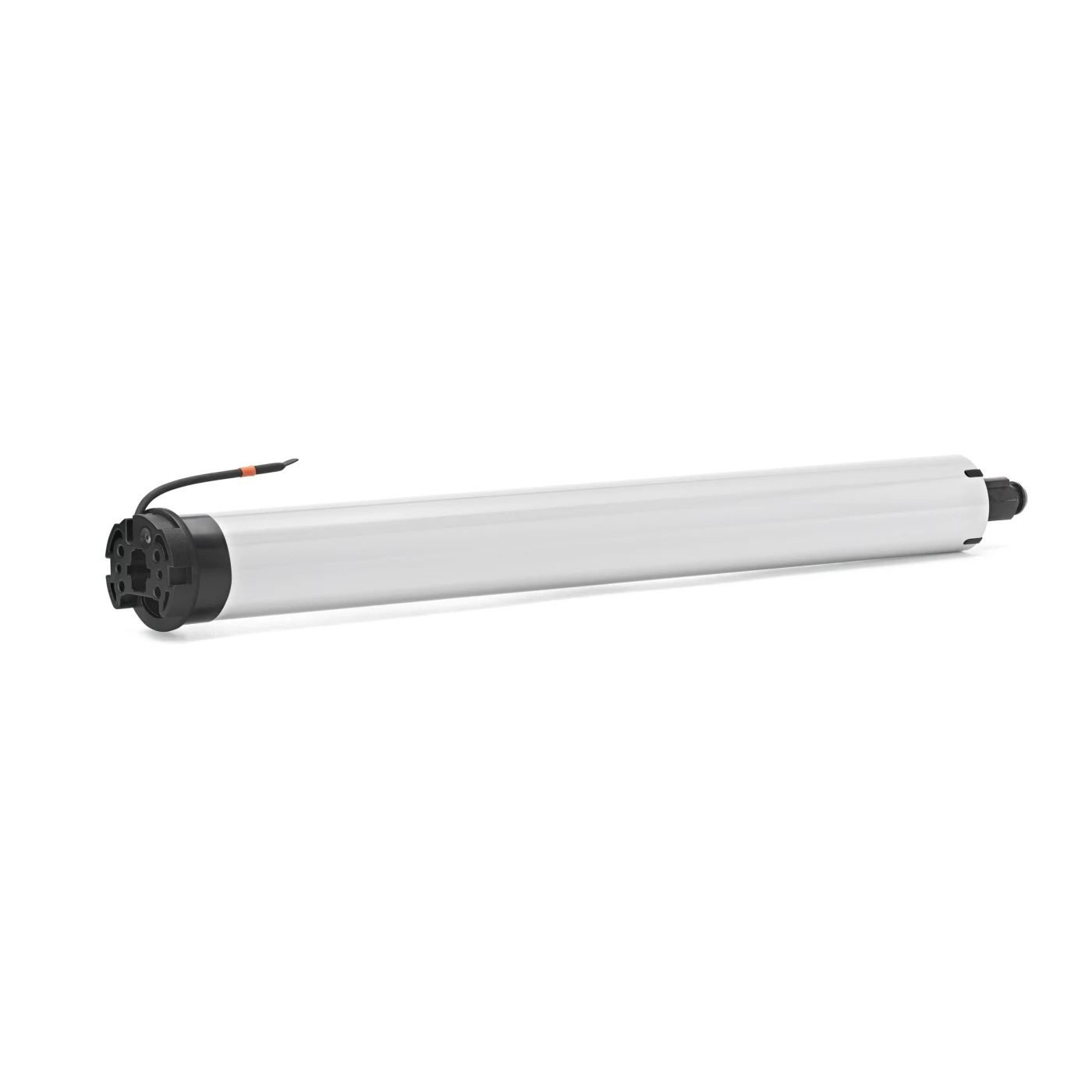

Der elero RolMotion/D+ M10-868 RH ist ein Plug-&-Play-Funk-Rollladenmotor für Rollläden. Mit 10Nm Bemessungs-Drehmoment und 14Upm im Standardlauf ist diese Ausführung für Rollladenanlagen dimensioniert, deren berechneter Drehmomentbedarf innerhalb der zulässigen Leistungsreserve liegt. Der bidirektionale 868-MHz-Funk ermöglicht Steuerbefehle, Rückmeldungen und die automatische Weiterleitung von Funksignalen im elero ProLine-2-System.

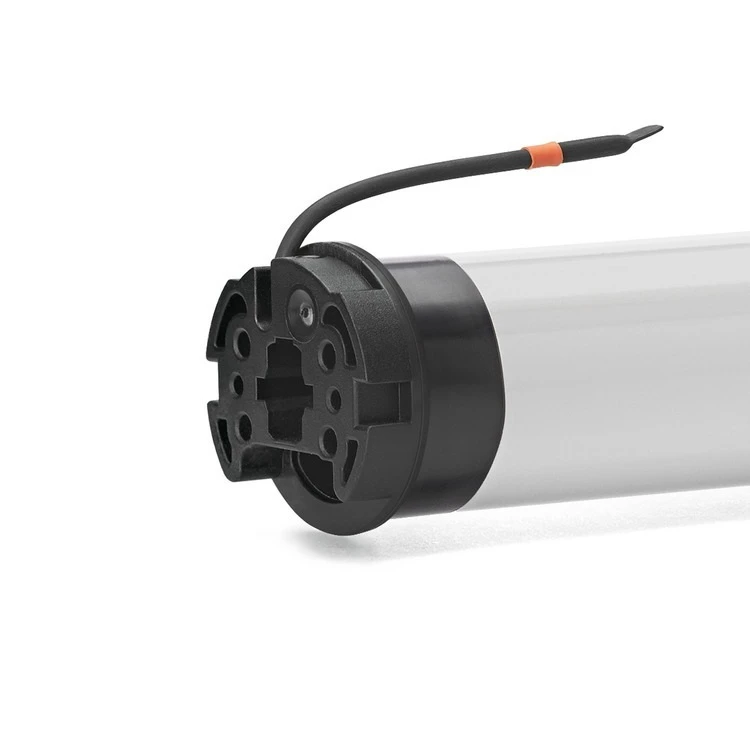

Für geräuschreduzierte Fahrten steht der Flüstermodus mit 5Upm zur Verfügung. Die geräuschlose Softbremse, die intelligente Kraftmessung sowie der Behangschutz in Auf- und Abrichtung mit Freifahrt unterstützen einen ruhigen und schonenden Rollladenbetrieb. Die RH-Ausführung besitzt einen Rund-Motorkopf zur Aufnahme in einem passenden Rundkopf-Motorlager.

Funktionen

• Bidirektionaler 868-MHz-Funk mit automatischer Routingfunktion und Rückmeldung
• Zwei geregelte Drehzahlen: 14Upm im Standardlauf und 5Upm im Flüstermodus
• Selbstlernende Endlagen mit Entlastungsfunktion
• Mechatronische Endlagenerkennung mit Softabschaltung
• Intelligente Kraftmessung mit lernender Kraftkurve
• Behangschutz auf und ab sowie Freifahrt
• Geräuschlose Softbremse

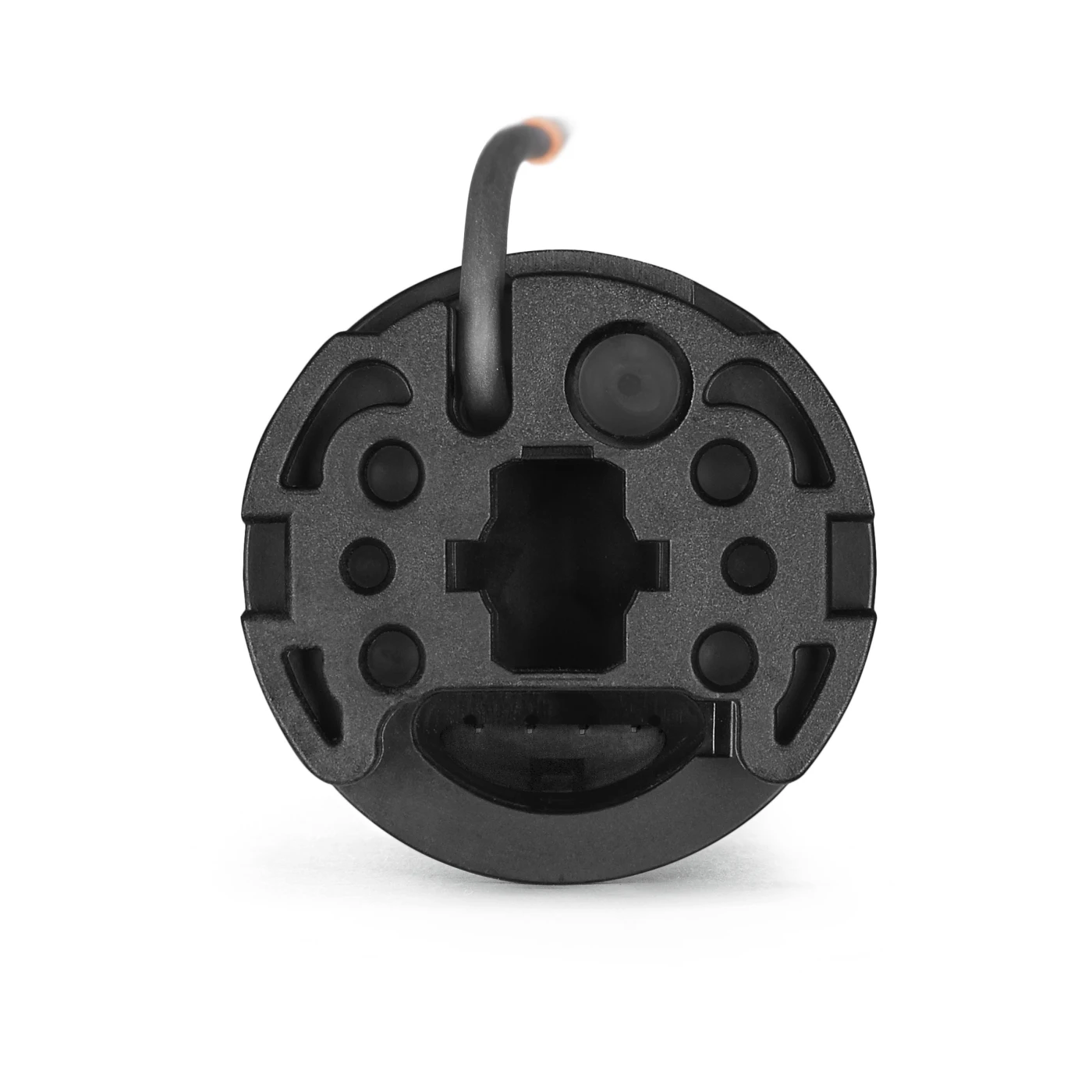

• Rund-Motorkopf für passende Rundkopf-Motorlager

Einsatzbereiche

Der RolMotion/D+ M10-868 RH ist für motorisierte Rollläden mit Wellen ab Ø50mm vorgesehen. Der Drehmomentbedarf muss anhand von Behanggewicht, Reibung, Wellendurchmesser und Einbausituation fachgerecht berechnet werden. Der Rund-Motorkopf ist für ein geometrisch passendes Rundkopf-Motorlager ausgeführt. Wellenprofil, Wellenadapter, Motorlager und seitlicher Platzbedarf sind vor der Bestellung abzugleichen.

Wichtiger Montagehinweis: Der D+-Antrieb darf ausschließlich mit starren Wellenverbindern betrieben werden. Für das selbstständige Einlernen der Endlagen müssen geeignete obere und untere Anschläge vorhanden sein.

Vorteile

• Einfache Inbetriebnahme durch selbstlernende Plug-&-Play-Endlagen
• Leiser Rollladenlauf durch Flüstermodus und geräuschlose Softbremse
• Rückmeldung ausgeführter Fahrbefehle durch bidirektionalen Funk
• Schonendes Fahrverhalten durch intelligente Kraftmessung, Behangschutz und Freifahrt
• Rund-Motorkopf für die Montage in einem passenden Rundkopf-Motorlager

Weitere Informationen

Zum Lieferumfang gehört der RolMotion/D+ M10-868 RH mit dem im Angebot ausgewählten Zubehör. Erforderliche Wellenadapter, starre Wellenverbinder und das passende Rundkopf-Motorlager sind entsprechend der vorhandenen Rollladenanlage auszuwählen. Die Eignung der 10Nm-Ausführung ist vor der Bestellung anhand einer fachgerechten Antriebsberechnung zu prüfen.

FAQ

Wie werden die Endlagen des RolMotion/D+ M10-868 RH eingestellt?

Der Plug-&-Play-Antrieb lernt die Endlagen selbstständig ein und verfügt über eine Entlastungsfunktion. Für diese Betriebsweise muss die Rollladenanlage über geeignete obere und untere Anschläge verfügen.

Welche Motorlager passen zum RolMotion/D+ M10-868 RH?

Die RH-Ausführung besitzt einen Rund-Motorkopf. Das verwendete Rundkopf-Motorlager muss zum Motorkopf und zur konkreten Einbausituation passen; die Abmessungen sind vor der Bestellung abzugleichen.

Welche Laufgeschwindigkeiten bietet der RolMotion/D+ M10-868 RH?

Der Antrieb arbeitet im Standardlauf mit 14Upm und im besonders leisen Flüstermodus mit 5Upm.
