elero Typ 11 CSM 868 Funkmotoren
elero Typ 11 CSM-868 Funkmotoren für große Sonnenschutzanlagen

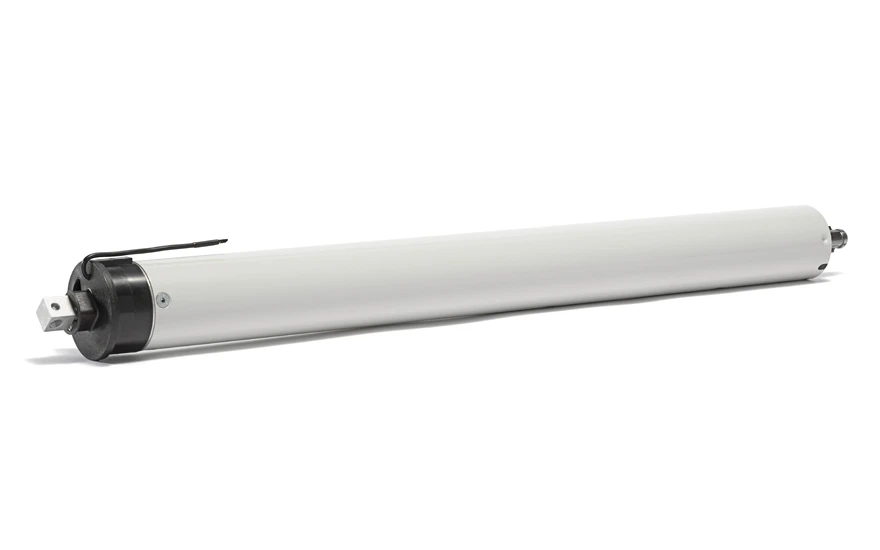

elero Typ 11 CSM bezeichnet leistungsstarke RevoLine Funk-Rohrmotoren für große textile Sonnenschutzanlagen. Die vorhandenen Varianten Typ 11/10 CSM-868, Typ 11/10 CSM-F-868, Typ 11/12 CSM-868 und Typ 11/12 CSM-F-868 decken hohe Lastbereiche für große Markisen und vergleichbare Anlagen ab.
Die Motoren arbeiten mit integrierter 868-MHz Funktechnik und elektronischen Endschaltern. Dadurch eignen sie sich für Markisenanlagen mit komfortabler Funksteuerung und präziser Endlagenanpassung. Gleichzeitig setzen diese Antriebe eine technisch passende Welle, stabile Lagertechnik und ausreichend dimensionierte Markisenmechanik voraus.
Typ 11/10 und Typ 11/12 richtig auswählen
Typ 11/10 wird im Bereich 100 Nm geführt, Typ 11/12 im Bereich 120 Nm. Diese Drehmomentbereiche richten sich an große Gelenkarmmarkisen, Kassettenmarkisen und schwere textile Anlagen mit hoher Belastung auf Welle und Gelenkarme.
Für die Auswahl reicht das Drehmoment allein nicht aus. Zusätzlich müssen Wellenmaß, Einbaulänge, Motorkopf, Lagerung, Tuchgewicht und die gesamte Mechanik der Markise berücksichtigt werden. Gerade bei älteren Anlagen entscheidet die vorhandene Konstruktion darüber, welche Motorvariante technisch sinnvoll bleibt.
CSM und CSM-F innerhalb derselben Baureihe
Die Bezeichnungen CSM und CSM-F stehen für unterschiedliche Varianten innerhalb der Typ-11-Serie. Vor Austausch oder Nachrüstung müssen deshalb Motortyp, Funktechnik, Endlageneinstellung und vorhandene Steuerung exakt geprüft werden.
Besonders bei älteren Funkanlagen dürfen vorhandene Sender oder Steuerungen nicht automatisch als kompatibel vorausgesetzt werden. Vor einer Modernisierung sollte die bestehende Anlage vollständig geprüft werden.
Funk-Rohrmotoren für große Markisenanlagen
Typ 11 CSM-868 Antriebe wurden für große und belastbare Sonnenschutzanlagen entwickelt. Dadurch spielen nicht nur Motorleistung und Funktechnik eine Rolle, sondern auch Welle, Konsolen, Gelenkarme, Lagerung und Endanschläge der gesamten Markisenmechanik.
Bei Austauschprojekten müssen deshalb immer auch Adapter, Mitnehmer, Lagertechnik und vorhandene Funkkomponenten berücksichtigt werden. Eine pauschale Nachfolgelösung ohne technische Prüfung der Gesamtanlage ist nicht belastbar.
1 bis 4 (von insgesamt 4)
Kaufberatung für elero Typ 11 CSM-868 Funkmotoren
elero Typ 11 CSM-868 ist eine ältere Funk-Antriebslinie für große textile Sonnenschutzanlagen. Die gelieferten Artikel zeigen vier aktive Ausführungen: Typ 11/10 CSM-868, Typ 11/10 CSM-F-868, Typ 11/12 CSM-868 und Typ 11/12 CSM-F-868. Entscheidend sind 868-MHz Funktechnik, elektronische Endlagen und hohe Drehmomente im Bereich 100 Nm und 120 Nm.
Diese Antriebe sind nicht mit kleinen Markisenmotoren oder Standard-Rollladenmotoren gleichzusetzen. Der Typ 11 Bereich richtet sich an große Anlagen mit entsprechender Welle, belastbarer Lagerung und geeignetem Markisensystem. Für die Auswahl sind Motortyp, Drehmoment, Drehzahl, Wellengröße, Einbaulänge, Motorkopf und vorhandene Steuerung maßgeblich.
Technische Einordnung von CSM-868
CSM-868 steht für einen Funkantrieb mit integrierter 868-MHz Funkempfängerplatine. Die Endlagen werden elektronisch eingestellt. Je nach Anlage können obere und untere Endlage frei eingestellt oder gegen Anschlag gefahren werden. Das ist bei geschlossenen Markisen, Kassettenanlagen und großen textilen Behängen besonders relevant.
Die Varianten Typ 11/10 und Typ 11/12 unterscheiden sich im Leistungsbereich. Typ 11/10 wird mit 100 Nm geführt, Typ 11/12 mit 120 Nm. Die Wahl darf nicht nur nach maximaler Kraft erfolgen. Ein zu stark oder falsch abgestimmter Antrieb kann Mechanik, Gelenkarme, Tuchwelle oder Endanschläge unnötig belasten.
Austausch und Nachfolge
Viele Typ 11 CSM-868 Antriebe stammen aus älteren Anlagen. Beim Austausch muss zuerst das Typenschild geprüft werden. Wichtig sind die exakte Typbezeichnung, Artikelnummer, Drehmoment, Drehzahl, Wellenmaß und die vorhandene Funksteuerung. Erst danach kann eine passende SunTop L-868 RH Lösung oder eine andere freigegebene Alternative geprüft werden.
Auch wenn ein Nachfolger technisch naheliegt, sind Zubehörteile nicht automatisch weiterverwendbar. Motorlager, Adapter, Mitnehmer, Anschlussleitung, Sender und Sensorik müssen zur neuen Lösung passen. Besonders bei großen Markisen sollte zusätzlich geprüft werden, ob die Mechanik leichtgängig läuft und die Endanschläge korrekt funktionieren.
FAQ zu elero Typ 11 CSM-868
Welche Typ 11 CSM Varianten sind vorhanden?
Vorhanden sind Typ 11/10 CSM-868, Typ 11/10 CSM-F-868, Typ 11/12 CSM-868 und Typ 11/12 CSM-F-868.
Ist Typ 11 CSM ein Rollladenmotor?
Die gelieferten Typ-11-CSM-868 Artikel sind auf große textile Sonnenschutzanlagen und Markisen ausgelegt.
Welche Funktechnik wird verwendet?
Die Antriebe besitzen eine integrierte 868-MHz Funkempfängerplatine.
Kann jeder Typ 11 CSM direkt ersetzt werden?
Nein. Vor dem Austausch müssen Typenschild, Welle, Lager, Motorkopf, Sender und Steuerung geprüft werden.
Wichtige Punkte bei Ersatz und Modernisierung
Viele Typ-11-CSM-868 Anlagen befinden sich bereits seit Jahren im Einsatz. Deshalb spielt nicht nur der Motor selbst eine Rolle, sondern auch der Zustand der gesamten Markisenmechanik. Vor dem Austausch sollten Lagerung, Gelenkarme, Tuchwelle, Konsolen und Befestigungen kontrolliert werden.
Gerade bei großen Markisen wirken hohe Kräfte auf Welle und Gelenkarme. Ein neuer Funkmotor kann mechanischen Verschleiß nicht kompensieren. Deshalb ist eine technische Gesamtprüfung der Anlage sinnvoll, bevor ein Ersatzmotor ausgewählt wird.
Funksteuerung und Senderprüfung
Da Typ 11 CSM-868 innerhalb älterer elero Funkwelten eingesetzt wurde, muss geprüft werden, welche Sender und Steuerungen vorhanden sind. Nicht jede ältere Funkkomponente ist automatisch mit modernen Nachfolgelösungen kombinierbar.
Für Austauschprojekte sind deshalb Frequenzbereich, Funkgeneration, Kanalanzahl und Steuerungslogik relevant. Besonders bei zentral gesteuerten Markisenanlagen oder Windsteuerungen darf keine Komponente ungeprüft übernommen werden.
