Becker Zubehör für Rohrantriebe mit Handkurbelanschluss
Becker Zubehör für Rohrantriebe mit Handkurbelanschluss

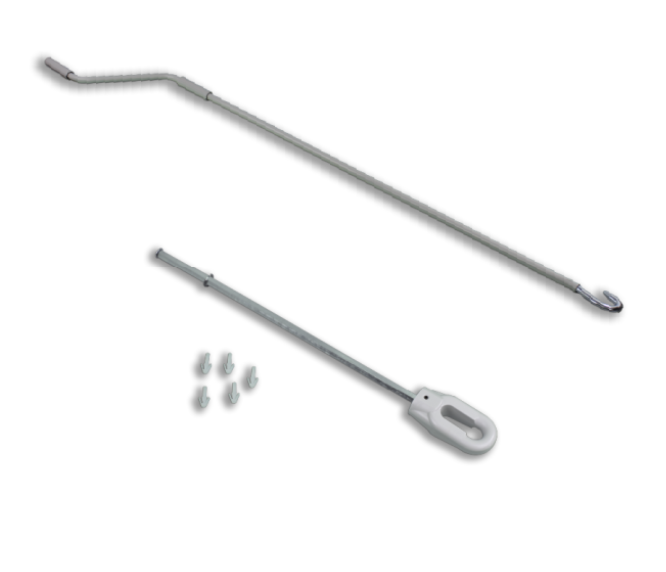

Becker HK-Zubehör ergänzt Rohrantriebe mit mechanischer Notbedienung um die passenden Bauteile für Lagerung, Kurbelabgang, Kraftübertragung und Montage. Die Auswahl umfasst unter anderem Gelenklager, Ösen mit Sechskantstab, Verlängerungsstangen, Verbindungshülsen, Adapterplatten, Adapterflansche und Markisenhalter.
Die Teile werden für Becker Rohrantriebe mit Handkurbelanschluss eingesetzt, wenn eine Anlage montiert, instandgesetzt, umgebaut oder mit einer vollständigen Kurbelbedienung ausgestattet werden soll. Entscheidend sind Motorserie, Einbaulage, Wellenprofil, Wand- oder Kastensituation und der benötigte Bedienweg.
Kurbelweg, Lagerung und Kraftübertragung
Gelenklager mit 45° oder 90°, Ösen, Anschlussteile und Gelenkkurbeln bestimmen, wie die Handkurbel mechanisch zum Motor geführt wird. Kurze oder lange Kurbelausführungen, Verlängerungsstangen und Verbindungshülsen helfen, den Bedienpunkt an die bauliche Situation anzupassen.
Adapter, Plattenlager und Markisenkomponenten
Becker Adapterflansch HK, Adapterplatten, Plattenlager und Markisenhalter schaffen die mechanische Verbindung zwischen Antrieb, Lagerstelle und Anlage. Für Markisen stehen spezielle HK-Komponenten und ein Markisen-NHK-Zubehörset zur Verfügung. Solche Teile dürfen nur nach Maß-, Serien- und Anwendungskontrolle kombiniert werden.
Besonders bei Altanlagen muss die mechanische Linie von der Kurbel bis zum Getriebe stimmen. Länge, Winkel, Vierkant- oder Sechskantanschluss und Befestigungsbild sind daher wichtiger als eine optisch ähnliche Bauform.
Auswahl für Austausch und Nachrüstung
Bei Ersatzteilen zählt nicht nur die Artikelnummer. Auch Abgangsrichtung, Befestigungsbild, Stabmaß, Lagerausführung und vorhandene Kurbelkomponenten müssen übereinstimmen. Becker Handkurbel Zubehör ist deshalb kein beliebiger Montageartikel, sondern Teil der mechanischen Sicherheits- und Bedienkette.
1 bis 20 (von insgesamt 23)
Kaufberatung für Becker Zubehör an NHK-Rohrantrieben
Becker Zubehör für Rohrantriebe mit Handkurbelanschluss wird benötigt, wenn die mechanische Notbedienung eines Motors vollständig aufgebaut, ersetzt oder an eine vorhandene Anlage angepasst werden soll. Anders als bei rein elektrischem Motorzubehör geht es hier nicht nur um Befestigung, sondern um eine belastbare Verbindung zwischen Kurbel, Lagerung, Motorabgang und Anlage.
Die richtige Auswahl beginnt mit der vorhandenen Becker Motorserie und der Einbausituation. R- und L-Antriebe mit Handkurbelanschluss unterscheiden sich in Baugröße, Lagerung und Wellenumfeld. Zusätzlich bestimmt die Anlage, ob eine gerade Kurbelstange, ein Gelenklager, eine Öse mit Sechskantstab, ein Adapterflansch oder eine spezielle Markisenlösung benötigt wird.
Variantenlogik der Zubehörteile

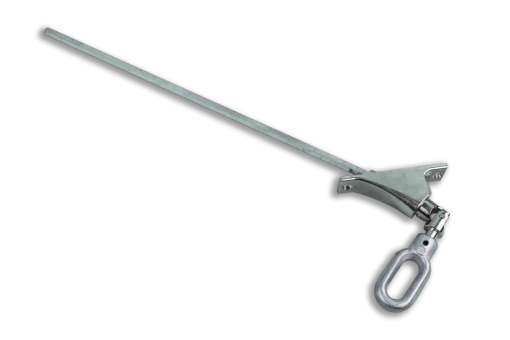

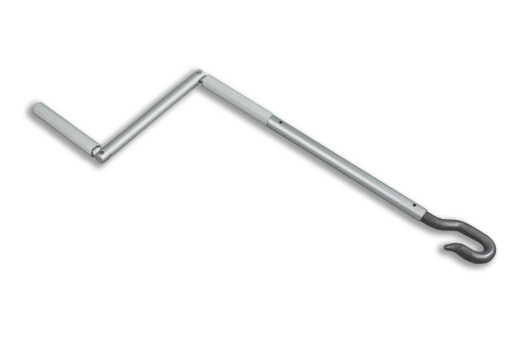

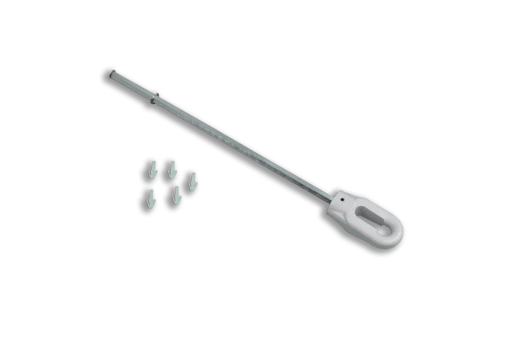

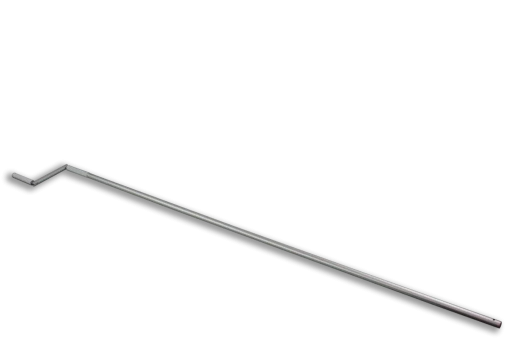

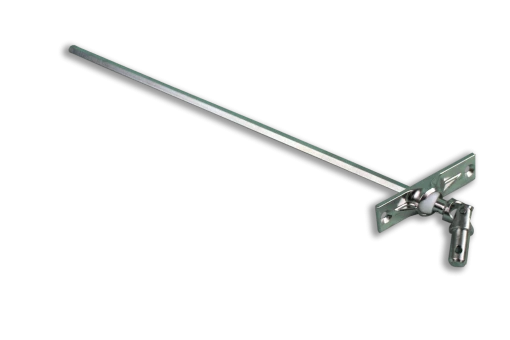

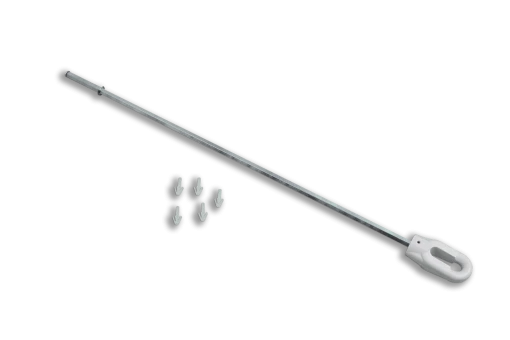

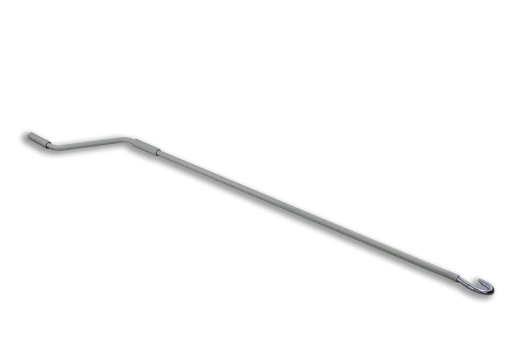

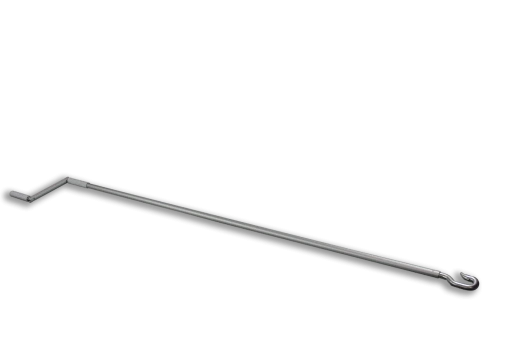

Gelenkkurbeln und Markisenkurbeln bilden den sichtbaren Bedienhebel. Ösen mit Sechskantstab stellen die Verbindung zum Kurbelantrieb her und sind in unterschiedlichen Längen verfügbar. Gelenklager mit 45° oder 90° führen die Kraft um die bauliche Ecke und sind relevant, wenn der Bedienweg nicht gerade zur Motoraufnahme verläuft.

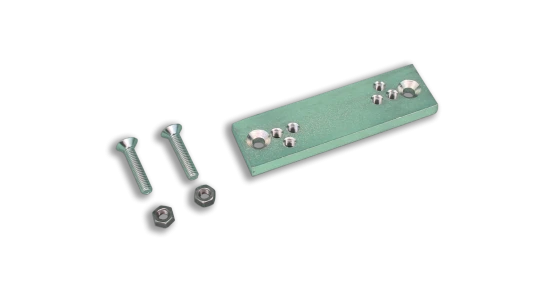

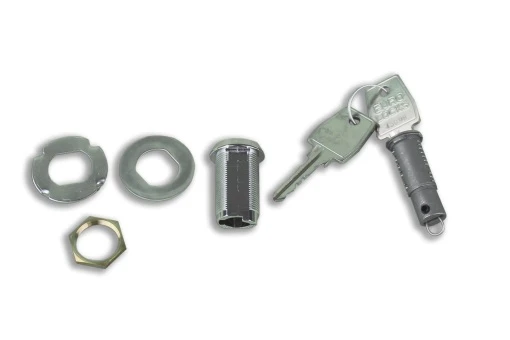

Adapterplatten, Adapterflansch HK, Plattenlager und Markisenhalter betreffen die Befestigungs- und Lagerseite. Sie müssen zum Befestigungsbild und zur Anlage passen. Anschlussteile wie HK16 Vierkant, HK3/25, Verbindungshülse oder Verlängerungsstange dienen der mechanischen Kopplung. Eine Abrollsicherung oder ein Entriegelungsschloss erfüllt dagegen eine andere Funktion und darf nicht als allgemeiner Ersatz für Kurbelbauteile verstanden werden.
Austauschlogik bei vorhandenen Anlagen
Beim Ersatz eines defekten Bauteils ist die vorhandene Artikelnummer der sicherste Einstieg. Fehlt sie, müssen Maße, Form, Befestigung, Winkel, Stabprofil und Bedienweg geprüft werden. Schon kleine Abweichungen können dazu führen, dass die Kurbel schwergängig läuft, nicht sauber fluchtet oder die Kraftübertragung mechanisch ungünstig wird.

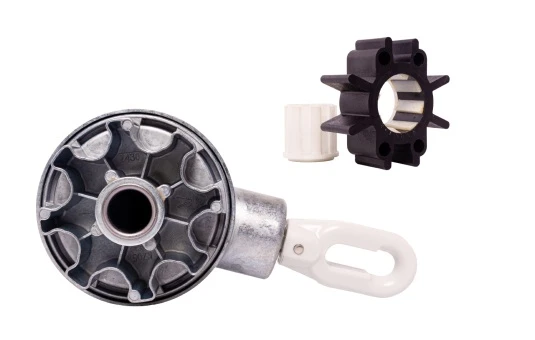

Bei Markisenanlagen ist zusätzlich zu unterscheiden, ob ein einzelnes HK-Bauteil oder ein komplettes Markisen-NHK-Zubehörset benötigt wird. Ein Set kann mehrere aufeinander abgestimmte Komponenten enthalten, ersetzt aber keine Prüfung des vorhandenen Antriebs, der Welle und der Montageposition. Für Achtkantwellen, Konsolen und Lagerstellen gelten jeweils eigene mechanische Anforderungen.
Nachrüstung und technische Abgrenzung
Eine Nachrüstung der Handkurbelbedienung setzt voraus, dass der Motor selbst einen Handkurbelanschluss besitzt. Zubehör allein macht aus einem Standard-Rohrmotor keinen NHK-Antrieb. Erforderlich sind ein passender Becker Motor, eine geeignete Lagerung, ausreichend Platz für den Kurbelabgang und ein sicher erreichbarer Bedienpunkt.
Elektrische Steuerungen, Funkempfänger, Handsender oder Sensorik sind von dieser Zubehörgruppe getrennt zu betrachten. Sie beeinflussen die elektrische Bedienung, nicht die mechanische Notbedienung. Für die Funktion der Handkurbel sind stabile Verbindungsteile, richtige Winkel, passende Längen und eine belastbare Lagerung entscheidend.
FAQ
Ist jedes HK-Zubehör mit jedem Becker Motor passend?
Nein. Maß, Serie, Lagerseite und Kurbelabgang müssen zur konkreten Anlage passen.

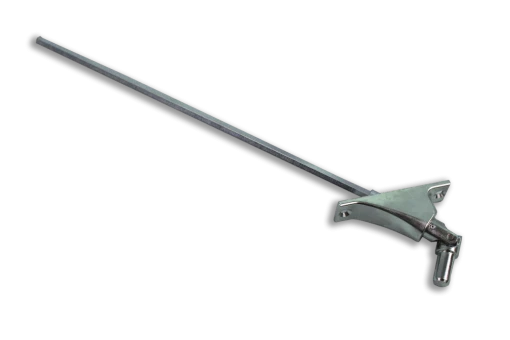

Wann wird ein Gelenklager benötigt?
Ein Gelenklager wird verwendet, wenn der Kurbelweg abgewinkelt geführt werden muss, zum Beispiel mit 45° oder 90°.

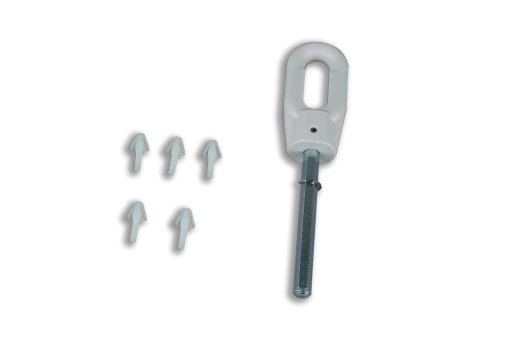

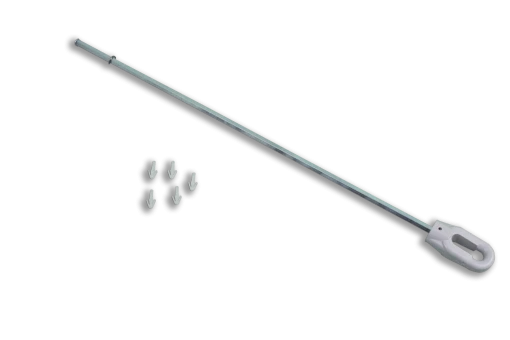

Wofür sind Ösen mit Sechskantstab vorgesehen?
Sie verbinden die Kurbelmechanik mit dem Antrieb und sind in verschiedenen Längen verfügbar.
Kann HK-Zubehör einen Standardmotor nachrüsten?
Nein. Der Motor selbst muss einen Handkurbelanschluss besitzen.
Was ist vor dem Austausch zu prüfen?
Artikelnummer, Maße, Befestigung, Winkel, Stabprofil, Lagerung und vorhandene Motorserie.
