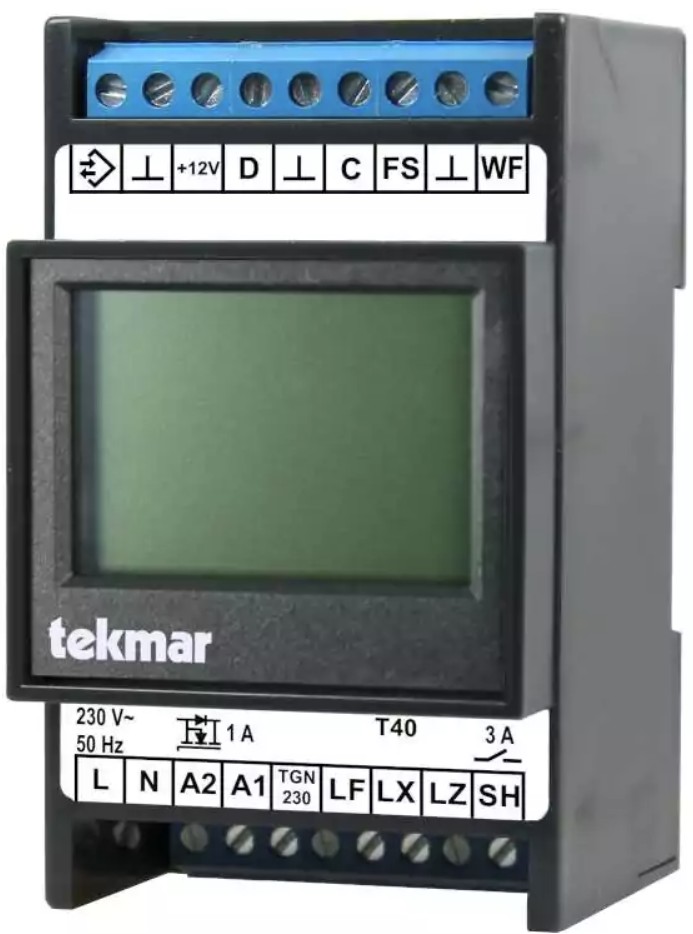

tekmar Universalsteuergerät #1985-USG
NEU
tekmar Universalsteuergerät
Universelles Steuergerät für Anlagen mit Speicherheizgeräten – flexibel einsetzbar als Zentral-, Wohnungs- oder Einzelraumsteuergerät.
Mit ED-Signal-Ausgang und einstellbar für alle gängigen Systeme – ideal für Modernisierung und Neubau.
Produktmermale
- Universelles Steuergerät für Anlagen mit Speicherheizgeräten
- Vielseitig einsetzbar als Zentral-, Wohnungs- und Einzelraumsteuergerät
- ED-SIgnal-Ausgang zur bedarfsgerechten Ansteuerung von Speicherheizsystemen
- Kompatibel mit allen gängigen Systemen durch flexible Einstellmöglichkeiten
- Geeignet für Neuinstallation und Modernisierung bestehender Anlagen
- Zentrale Regelung der Aufladung von Speicherheizgeräten
- Hohe Anpassungsfähigkeit an unterschiedliche Anlagenkonzepte
- Zuverlässige und praxisbewährte Steuerungstechnik
| tekmar Universalsteuergerät | #1985-USG |
| Nennspannung: | 230 V ~, 50 Hz |
| Zulässiger Spannungsbereich: | 207 V bis 253 V |
| Leistungsaufnahme: | ca. 2 VA |
| Eingänge: | - Witterungsfühler, (SELV), (optional bei Einsatz eines Gateway Internet) - Ladefreigabe LF, Zusatzfreigabe LZ, Multifunktion LX - Frostschutz-Umschaltung FS (SELV) |
| Ausgänge: | AC-Steuersignal mit ED-System Relais Ladefreigbae (SH) |
| Kommunikation: | TGN-Bus zur Kommunikation mit anderen Geräten (SELV) Mini-USB zum Laptop/PC |
| Unterstützte Typen von Witterungsfühler: | tekmar Serie 30 ACEC Witterungsfühler Bauknecht PTC Birka/Sabi 981 Dohrenbusch/DRT 25-470 Grässlin/Frensch WF-R2/WF-E55 MALAG Witterungsfühler Ritter (DRT) 20-500 Schlüter/Delta Dore UNI Schlüter/Delta Dore RF Siemens Witterungsfühler Siemens 2 Witterungsfühler Witte Witterungsfühler (Normfühler DIN EN 50350): tekmar Serie 31 AEG Birka/Sabi 983 DEVI Dohrenbusch/DRT 25-2k Grässlin/Frensch FR-N-1 Schlüter/Delta Dore NF Stiebel Eltron |
| Belastbarkeit des ED-Signals: | 1 A = 230W nominal @ C 230 V (min. Widerstand 230 Ω) |
| Nominelle Schaltleistung des SH-Relais: | 1,1 kW |
| Anschlussklemmen: | Käfigzugklemmen für 2,5 mm ², Anzugsmoment ≤ 0,5 Nm |
| Gehäuse: | Reiheneinbaugerät 3 TE (nach DIN 43880) |
| Befestigung: | Tragschiene TH-35 (nach DIN EN 60715) |
| Schutzart: | IP 20 (nach EN 60529) |
| Schutzklasse: | II bei entsprechendem Einbau |
| Betriebs-/Lagertemperatur: | -15 °C bis +40 °C/ -20 °C bis +70 °C, Betauung nicht zulässig |
| Gewicht: | ca. 0,25 kg |
tekmar Regelsysteme GmbH
Möllneyer Ufer 17
D-45257 Essen
E-Mail: mail@tekmar.de
www.tekmar.de
Möllneyer Ufer 17
D-45257 Essen
E-Mail: mail@tekmar.de
www.tekmar.de
- 1 Stück Universalsteuergerät 1985-USG
- Kurzanleitung Installation für den Gerätetyp (für den Installateuer)
- Bedienungsanwendung (für den Anwender)
- Sicherheitshinweise
- Bleistift (Radiergummi kann zur Bedienung des Touch-Displays genutzt werden)
- TGN-Verbindungskabel
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
