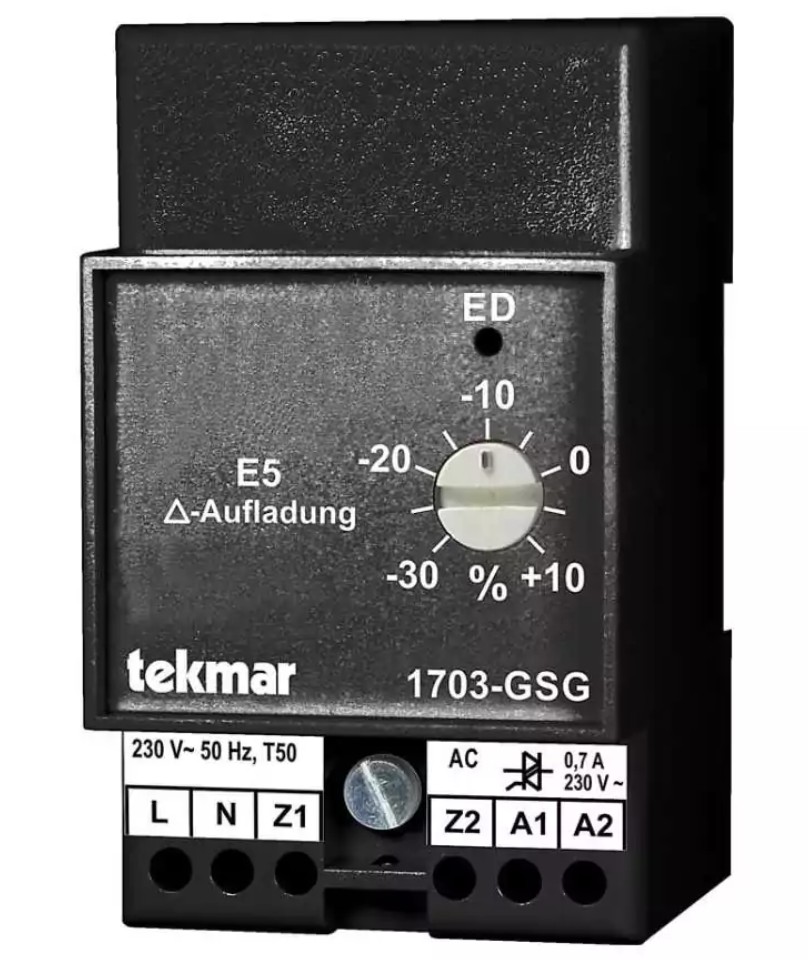

tekmar Gruppensteuergerät ED #1703-GSG

NEU

Beschreibung

tekmar Gruppensteuergerät ED

Das tekmar Gruppensteuergerät #1703-GSG ist ein Gruppensteuergerät für Energiespeicherheizungsanlagen mit Steuersystem ED (AC/ED-Signal). Die Einstellung erfolgt über einen Drehsteller, eine LED dient der Signalkontrolle. Das Gerät ist steckkompatibel u. a. mit Dimplex GRM 95, Siemens 2NR9 576-1 sowie I-Center (Protomatic) SEG 576 AC und wird als Reiheneinbaugerät (3 TE) für die Hutschienenmontage eingesetzt.

Produktmermale

Produkttyp: Gruppensteuergerät
Einsatzbereich: Energiespeicherheizungsanlagen
Steuersystem: ED-System (AC/ED-Signal)
Funktion: Gruppenweise Ansteuerung von Energiespeicherheizungen
Bedienelement: Drehsteller zur Einstellung
Statusanzeige: LED zur Signalkontrolle
Nennspannung: 230 V~
Schaltleistung: bis 160 W
Einbauart: Reiheneinbaugerät
Montage: Hutschiene (DIN-Schiene)
Baubereite: 3 Teilungseinheiten (TE)
Steckkompatibel zu: Dimplex GRM 95, Siemens 2NR9 576-1 und I-Center (Protomatic SEG 576 AC

Technische Daten

tekmar Gruppensteuergerät	#1703-GSG
Anschlussspannung:	230 V AC, 50 Hz
Leistungsaufnahme:	ca. 2 VA
Anschlussklemmen:	Anzugsdrehmomen ≤ 0,5 Nm
Umgebungstemperatur:	0 °C bis 50 °C
Schutzklasse:	II nach entsprechendem Einbau
Schutzart:	IP 00 nach DIN 40050
Norm:	DIN 44574 und DIN 57631 / VDE 0631
Platzbedarf:	3 Teilungseinheiten nach DIN 43880
Befestigung:	Hutschiene nach DIN EN 50022
Ein- und Ausgangssignal:	Schwingungspaketgesteuerte Wechselspannung Zykluszeit von ca. 10s
Schaltvermögen:	230 V AC, 0,7 A entsprechend 160W
Kleinste Bürde:	330 Ω
Ansteuerbare Speicherheizgeräte:	Abhängig vom Gerätetyp
Gerätesicherung:	G Schmelzeinsatz F2 nach DIN 41660 (2 A flink, Reservesicherung im Gerätesockel)
