Zubehör für Markisen der Baureihe 40

Kaufberatung für Somfy Zubehör der Baureihe 40

Bei Zubehör für Markisen der Baureihe 40 entscheidet die mechanische Passung über Funktion, Laufruhe und Lebensdauer der Anlage. Der Motor allein reicht für eine sichere Montage nicht aus. Adapter und Mitnehmer stellen die Verbindung zur Welle her, Lagertechnik fixiert den Antrieb im System, und Montagehilfen unterstützen den fachgerechten Service. Deshalb sollte die Auswahl immer von der vorhandenen Markisenwelle und der Motorbaureihe ausgehen.

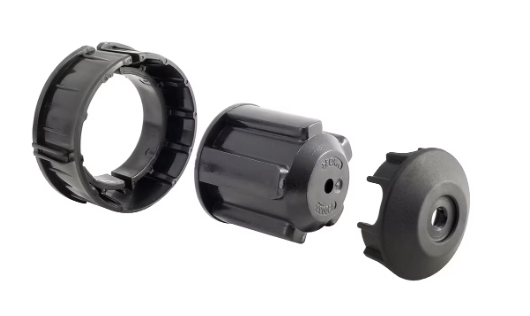

Für LS40-Antriebe stehen unterschiedliche Zubehörgruppen zur Verfügung. Adapter- und Mitnehmer-Sets werden nach Wellenmaß und Profil ausgewählt. Ø 40 x 1,0 und Ø 40 x 1,5 unterscheiden sich bereits im Innendurchmesser und dürfen nicht gleichgesetzt werden. Rundnutwellen wie DS 50 x 1,5 oder DS 53 x 1,5 benötigen eigene Bauteile, weil Nutlage und Innenmaß die Kraftübertragung bestimmen. MP 50 x 2,0 ist wiederum eine eigene Ausführung für entsprechende Markisen- und Senkrechtmarkisenwellen.

Technische Abgrenzung zu anderen Baureihen

Die Baureihe 40 ist nicht mit Zubehör größerer Rohrmotorbaureihen gleichzusetzen. Baureihe 50 und 60 arbeiten mit anderen Motor- und Wellenmaßen. Nur ausgewiesene Adaptionskits erlauben eine definierte Verbindung zwischen Komponenten größerer Baureihen und Antrieben der Baureihe 40. Ohne passende Adaption können Mitnehmer, Lager und Wellenanschluss mechanisch nicht korrekt sitzen. Das kann zu Spiel, ungleichmäßiger Kraftübertragung oder Montageproblemen führen.

Adapterlager für LS 40 auf LT 50 Lagertechnik sind besonders relevant, wenn bestehende Anlagen modernisiert werden und vorhandene Lagerpunkte weitergenutzt werden sollen. Sie schaffen keine allgemeine Systemkompatibilität, sondern lösen eine klar begrenzte mechanische Befestigungsaufgabe. Universal-Antriebslager und Fixpunktlager erfüllen ebenfalls definierte Aufgaben innerhalb der Befestigung. Maßangaben wie Achsabstand, Bohrung, Haltebügel und zulässiges Drehmoment bleiben dabei entscheidend.

Variantenlogik nach Welle und Drehmoment

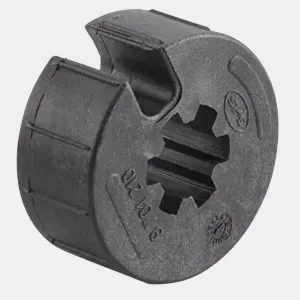

Die Varianten unterscheiden sich nicht nur im Namen, sondern in ihrer technischen Funktion. Sets für Ø 40 x 1,0 und Ø 40 x 1,5 sind für unterschiedliche Wandstärken ausgelegt. DS 50 x 1,5 und DS 53 x 1,5 beziehen sich auf Rundnutwellen mit eigenen Innenmaßen und Nutprofilen. Bei einzelnen Rundnut-Sets ist das maximale Drehmoment auf 9 Nm begrenzt, während andere Komponenten der Baureihe 40 bis 13 Nm eingesetzt werden. Diese Grenze darf bei der Auswahl nicht überschritten werden.

Für Servicearbeiten ist die Abziehhilfe für Mitnehmer LS 40 sinnvoll, wenn ein Mitnehmer gelöst oder ausgetauscht werden muss. Sie ist kein Adapter, sondern ein Montagehilfsmittel. Damit unterscheidet sie sich klar von Mitnehmer-Sets, Lagerteilen und Adaptionskits. Diese Trennung verhindert Fehlbestellungen und unterstützt eine saubere technische Zuordnung im Reparaturfall.

Austausch, Nachrüstung und Reparatur

Beim Austausch eines vorhandenen Zubehörteils sollte zuerst die alte Welle identifiziert werden. Relevant sind Außendurchmesser, Wandstärke, Innenmaß, Nutform und Herstellerprofil. Danach wird geprüft, ob ein LS40-Antrieb der Baureihe 40 eingesetzt wird und welches Drehmoment der Antrieb besitzt. Erst dann lässt sich entscheiden, ob ein Adapter- und Mitnehmer-Set, ein Lager, ein Adapterlager oder ein Adaptionskit benötigt wird.

Bei Nachrüstungen in bestehenden Markisenanlagen können Adapterlager und Adaptionskits Kosten und Montageaufwand reduzieren, weil nicht zwangsläufig die komplette mechanische Umgebung ersetzt werden muss. Trotzdem bleibt die technische Prüfung Pflicht. Ein Bauteil ist nur dann geeignet, wenn die mechanischen Maße und die Belastungsgrenzen zur Anlage passen. Markisenmotor Zubehör sollte deshalb immer anhand der konkreten Anlage und nicht nur anhand einer ähnlichen Artikelbezeichnung ausgewählt werden.

FAQ

Welche Teile gehören zum Somfy Zubehör der Baureihe 40?

Dazu gehören Adapter, Mitnehmer, Antriebslager, Adapterlager, Universalhalterungen, Adaptionskits und Montagehilfen für LS40-Antriebe.

Kann Zubehör der Baureihe 50 oder 60 direkt mit LS40-Motoren verwendet werden?

Nur mit dafür vorgesehenen Adaptionskits. Ohne passende Adaption sind Baureihe 50 und 60 mechanisch nicht automatisch mit Baureihe 40 gleichzusetzen.

Warum ist das Wellenprofil so wichtig?

Der Mitnehmer muss exakt zur Welle passen. Innendurchmesser, Nut, Wandstärke und Profilform bestimmen, ob die Kraft zuverlässig übertragen wird.

Welche Rolle spielt das maximale Drehmoment?

Das Zubehör darf nur innerhalb der zulässigen Drehmomentgrenze eingesetzt werden. Einige Bauteile sind bis 13 Nm ausgelegt, bestimmte Rundnut-Ausführungen bis 9 Nm.

Wann wird ein Adapterlager benötigt?

Ein Adapterlager wird verwendet, wenn ein LS40-Antrieb an eine vorhandene oder abweichende Lagertechnik angepasst werden soll, zum Beispiel bei Modernisierung oder Austausch.
