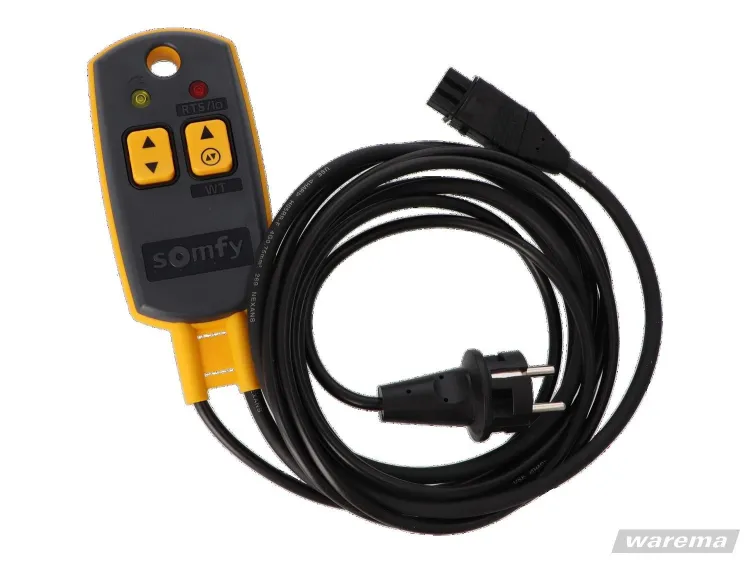

Somfy Universal Montage- und Einstellkabel #9015971 / WAREMA #617602

Somfy Universal Montage- und Einstellkabel #9015971

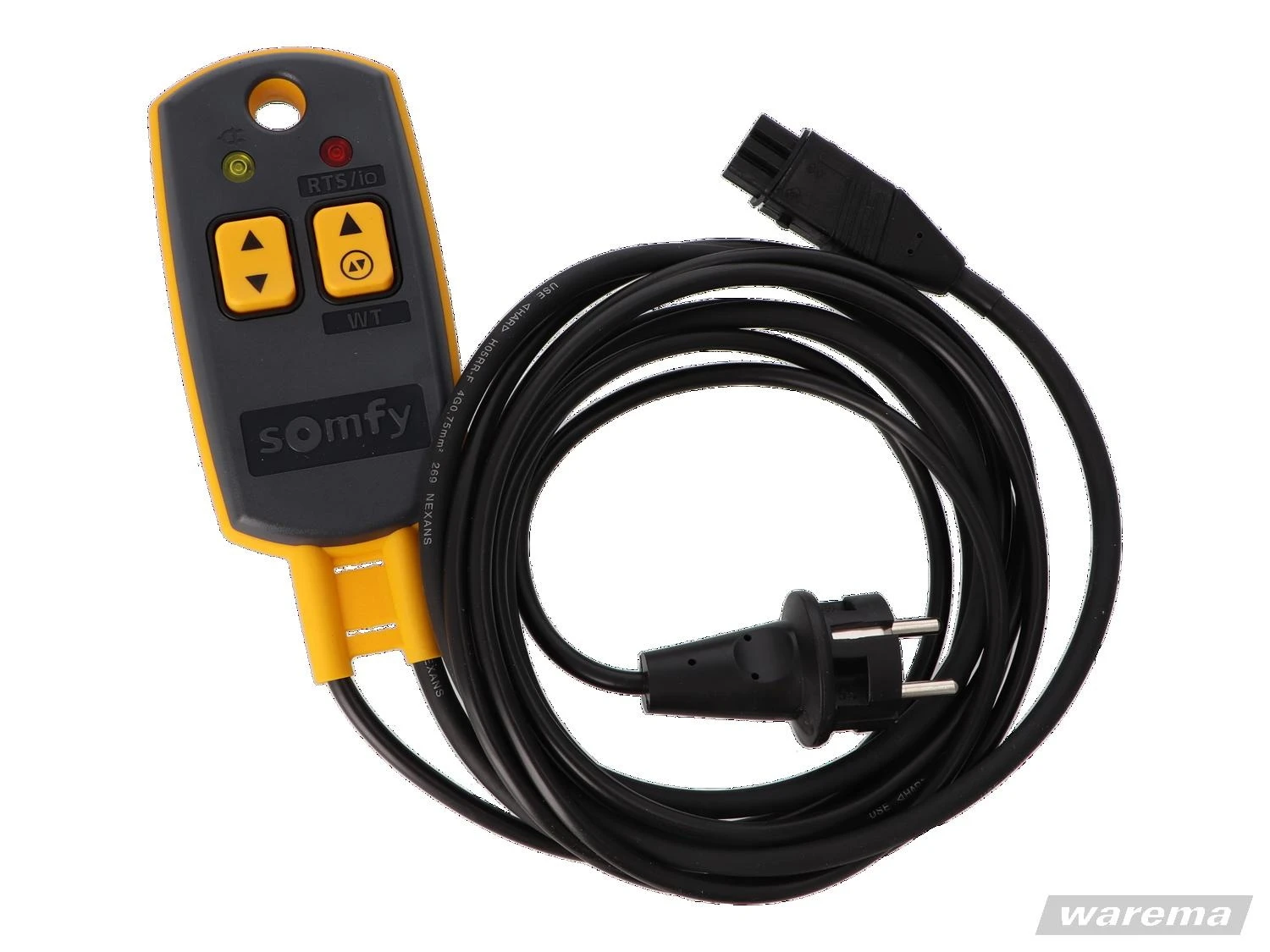

Das Somfy Universal Montage- und Einstellkabel ist ein Montage-, Fahr- und Programmierkabel für geeignete Somfy 230-V-Antriebe. Somfy gibt das Kabel für Antriebe mit STAK3-Kupplung an. Es unterstützt den Fachbetrieb bei der Inbetriebnahme, Funktionsprüfung und bei antriebsabhängigen Einstellarbeiten.

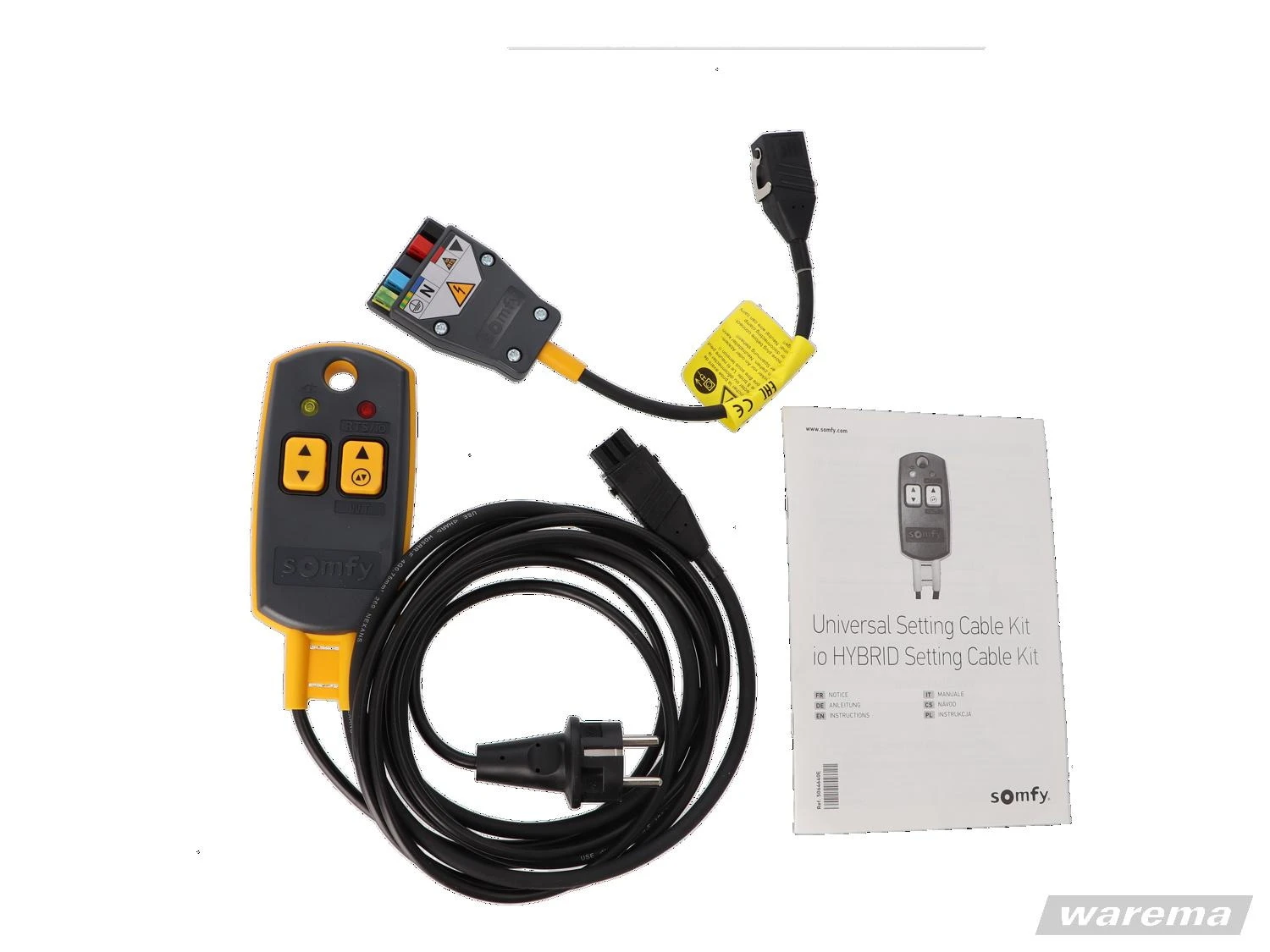

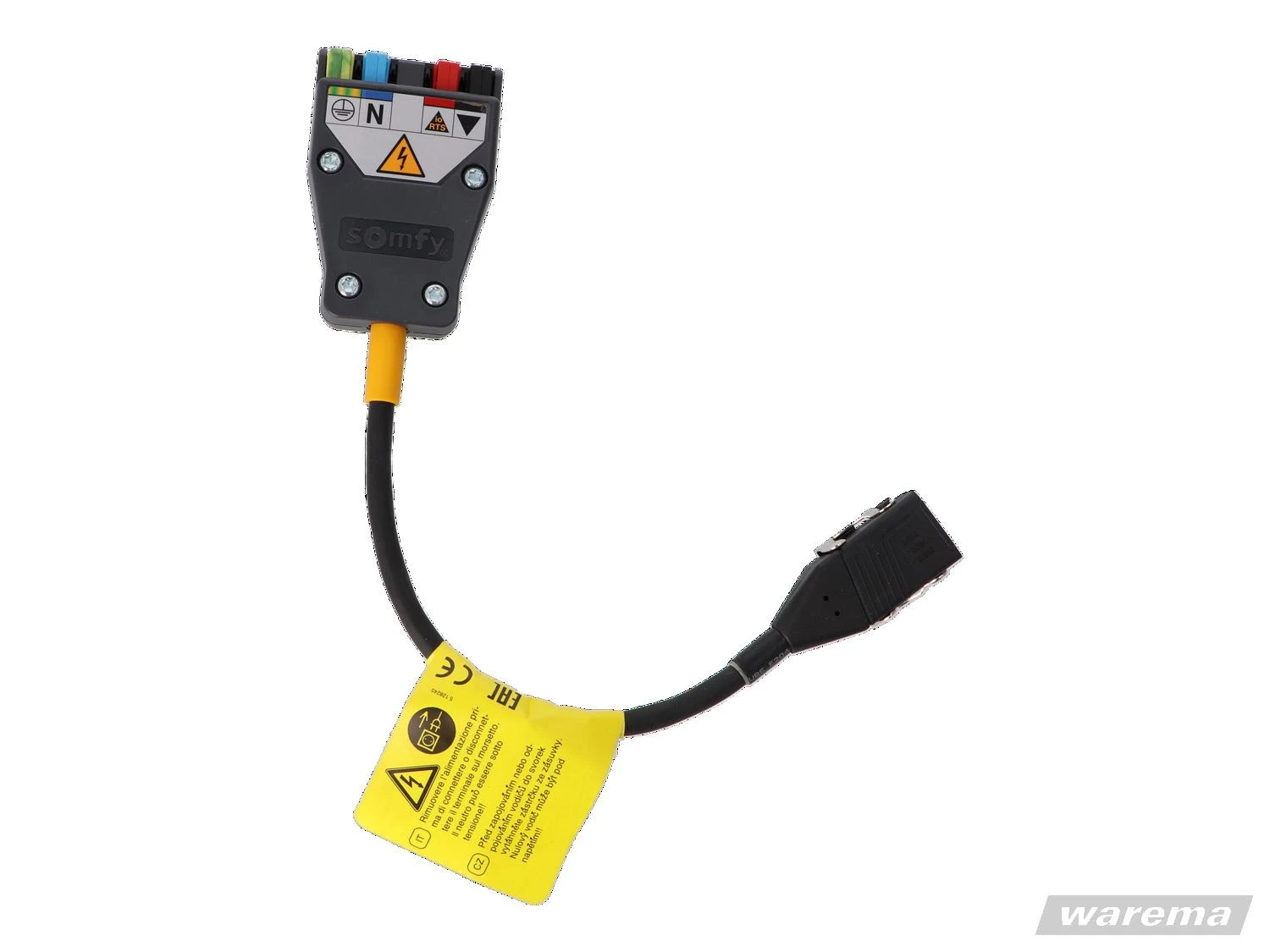

Neben dem direkten Anschluss über die STAK3-Kupplung gehört ein Adapterkabel mit Einzelklemmen zum Lieferumfang. Dadurch können entsprechend geeignete Anschlussleitungen auch über einzelne Adern angeschlossen werden. Die genaue Belegung und das jeweilige Einstellverfahren richten sich immer nach der Anleitung des angeschlossenen Motors.

Funktionen

• Manuelles Verfahren geeigneter Somfy 230-V-Antriebe
• Unterstützung bei Inbetriebnahme und Funktionskontrolle
• Motorabhängige Programmierung und Einstellung von Endlagen
• Anschluss über STAK3-Kupplung
• Anschluss über mitgeliefertes Adapterkabel mit Einzelklemmen
• Tast- und Rastfunktion für unterschiedliche Arbeitsschritte

Einsatzbereiche

Das Kabel wird bei Montage-, Wartungs- und Einstellarbeiten an geeigneten Somfy-Antrieben für Rollläden, Markisen, Raffstoren und Innensonnenschutz eingesetzt. Voraussetzung ist, dass der jeweilige Somfy-Antrieb für die Verwendung dieses Einstellkabels vorgesehen ist und die elektrische Anschlussart übereinstimmt.

Vorteile

• Universelles Somfy Einstellkabel für unterschiedliche 230-V-Antriebsbaureihen
• Direkter Anschluss an eine vorhandene STAK3-Kupplung
• Zusätzlicher Adapter für offene Leitungsenden im Lieferumfang
• Kontrolliertes Verfahren des Antriebs während Montage und Prüfung
• Ein Einstellwerkzeug für mehrere Sonnenschutzanwendungen
• Eindeutige Zuordnung über Somfy #9015971 und WAREMA #617602

Wichtiger Anschlusshinweis

Arbeiten an 230-V-Anlagen dürfen ausschließlich durch eine Elektrofachkraft erfolgen. Vor dem Anschluss müssen die Motoranleitung, die Aderbelegung und die zulässige Einstellmethode geprüft werden. Eine passende Steckverbindung allein ist kein ausreichender Kompatibilitätsnachweis.

FAQ zum Somfy Universal Einstellkabel

Für welche Motoren ist das Kabel vorgesehen?

Somfy nennt die Verwendung für Somfy 230-V-Antriebe mit STAK3-Kupplung. Welche Programmier- und Einstellfunktionen verfügbar sind, hängt vom jeweiligen Motortyp ab.

Kann ich eine Motorleitung ohne STAK3-Stecker anschließen?

Zum Lieferumfang gehört ein Adapterkabel mit Einzelklemmen. Der Anschluss darf jedoch nur nach eindeutig geprüfter Aderbelegung und gemäß Motoranleitung erfolgen.

Was bedeuten die Nummern 9015971 und 617602?

9015971 ist die Somfy-Artikelnummer. Der Artikel wird zusätzlich unter der WAREMA-Nummer 617602 zugeordnet.

Ist das Kabel für RS100 io geeignet?

Eine pauschale Zuordnung zu sämtlichen RS100-Varianten ist nicht zulässig. Entscheidend sind der konkrete Antriebstyp, seine Anschlussleitung und die Einstellanleitung. Für spezielle RS100-Ausführungen können eigene Einstell- oder Adapterkabel erforderlich sein.

Darf das Kabel dauerhaft angeschlossen bleiben?

Nein. Es handelt sich um ein Montage- und Einstellwerkzeug und nicht um eine stationäre Motorsteuerung.
