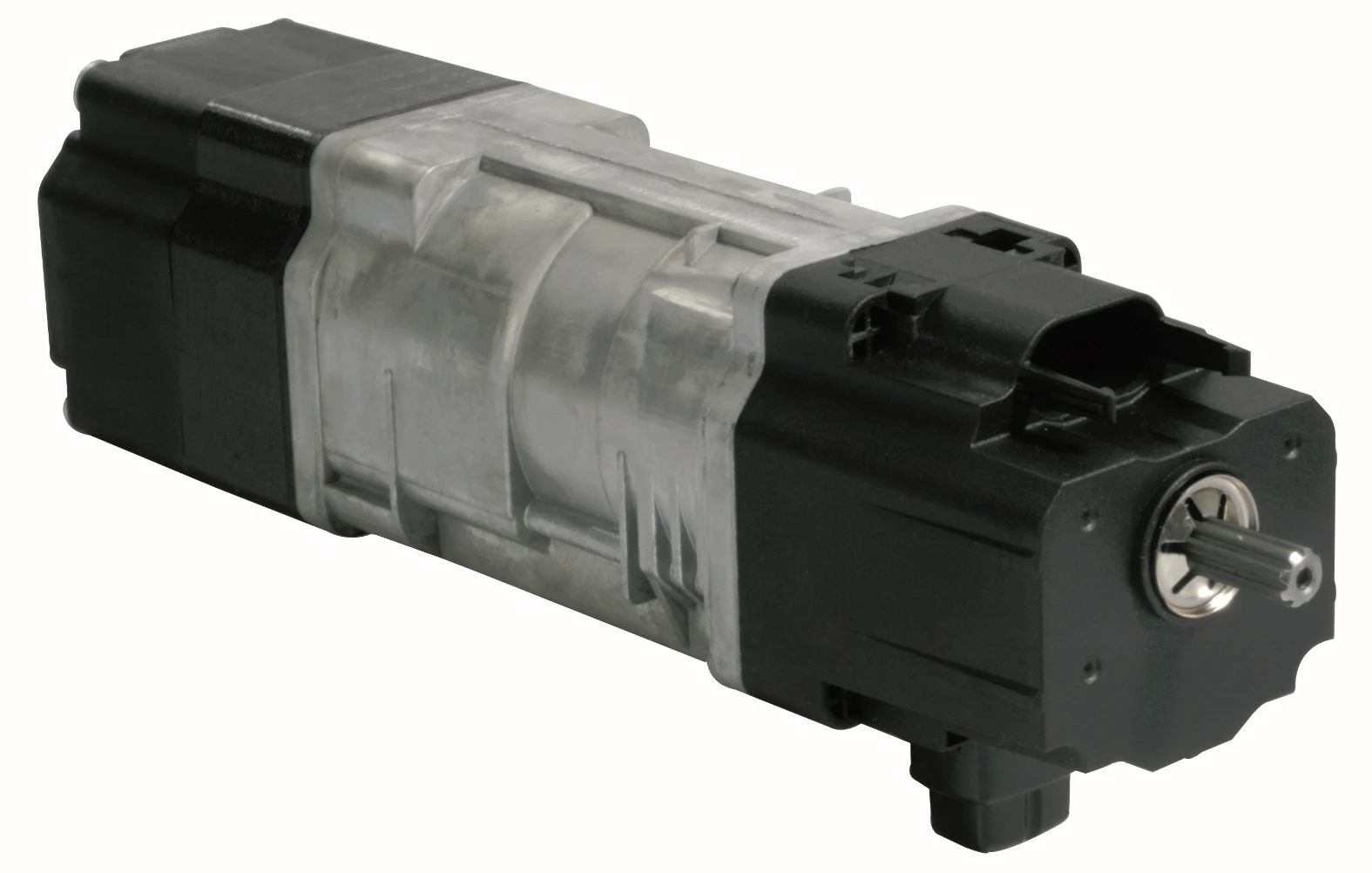

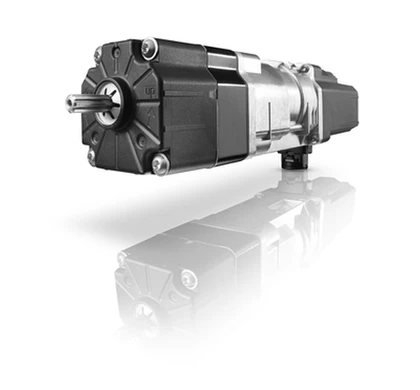

Somfy J4 WT 18/24 Jalousieantrieb 18Nm WAREMA

Somfy J4 WT 18/24 – WAREMA #2024648 – elektronischer Raffstoremotor

Der Somfy J4 WT 18/24 mit der WAREMA-Artikelnummer 2024648 ist die im Shop zugeordnete 18Nm-Ausführung für Raffstoren. Der kabelgebundene Mittelantrieb arbeitet mit elektronischen Endlagen und einer Drehzahl von 24Upm.

Vergleichen Sie beim Austausch die WAREMA-Artikelnummer und das Typenschild des vorhandenen Motors. Die Artikelnummer ist keine pauschale Freigabe für jede WAREMA-Anlage. Wählen Sie den Wellenadapter passend zum Wellenprofil und zur zulässigen Drehmomentbelastung.

Funktionen

• Elektronische Einstellung der Endlagen über geeignetes Einstellkabel oder über Wandschalter und Schaltfühler nach Anleitung.
• Abnehmbarer 2D-Schaltfühler zur Überwachung beider Laufrichtungen. Vor einem Entfernen muss eine passende obere Endlage gespeichert sein.
• Elektronische Überlastungserkennung in beiden Laufrichtungen.
• Kabelgebundene WT-Ansteuerung mit 230V und 50Hz. Ein Funkempfänger ist nicht im Motor integriert.

Einsatzbereiche

Für Raffstoren und Außenjalousien mit einer Auslegung auf 18Nm und 24Upm. Die konkrete mechanische Passung muss anhand von Kopfschiene, Wellenprofil und Befestigung geprüft werden. Der J4 WT ist kein Rollladen-Rohrmotor.

Vorteile

• Endlagen auch nach dem Einbau nach Anleitung anpassbar.
• Steckbare Anschlussleitung mit STAS3.
• Anpassung an das Wellenprofil über die angebotenen Adapteroptionen.

Weitere Informationen

Die Parallelschaltung ist grundsätzlich möglich. Maßgeblich sind die Belastbarkeit des verwendeten Schalters oder Aktors und die Somfy-Ansteuerrichtlinien. Die maximale Anschlussleitung beträgt laut Anleitung 50m je Antrieb. Jeder Antrieb benötigt eine eigene Zuleitung; mehrere Motoren dürfen nicht gemeinsam in einer mehrpoligen Leitung zusammengefasst werden.

Die Werkseinstellung ersetzt die Inbetriebnahme an der Anlage nicht. Elektrischer Anschluss und Einstellung sind durch Fachpersonal nach der Anleitung auszuführen. Vor dem Betrieb müssen Endlagen, Schaltfühler und Laufrichtung geprüft werden.

Beim J418 ist die Belastung auf höchstens 12Nm je Abtriebsseite begrenzt. Wellenadapter mit einer Freigabe nur bis 10Nm sind für diesen 18Nm-Antrieb nicht geeignet.

Häufige Fragen

Besitzt der J4 WT integrierten io- oder RTS-Funk?

Nein. WT steht hier für die kabelgebundene Ansteuerung. Eine Funkanbindung benötigt einen geeigneten externen Empfänger; dessen Funksystem und Anschluss müssen zur Steuerung passen.

Welche Anschlussleitung gehört zu dieser Ausführung?

Diese Ausführung wird mit 0,5m Anschlussleitung und STAS3 angeboten. Die Gegenkupplung STAK3 ist separat erforderlich.

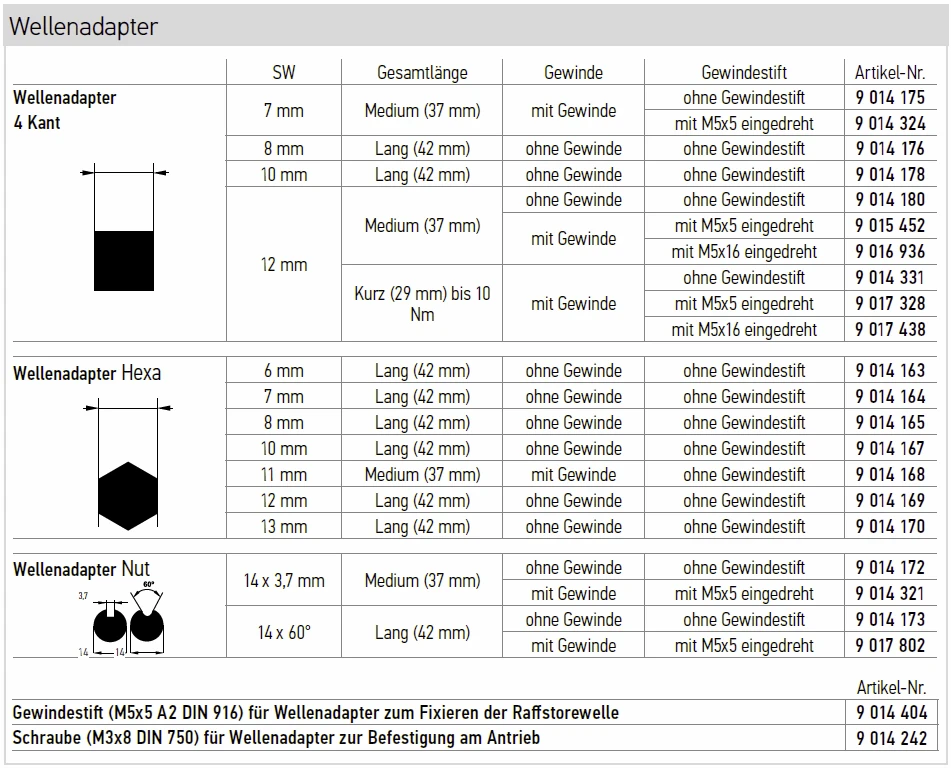

Welcher Wellenadapter ist enthalten?

Der zusätzliche Wellenadapter richtet sich nach der gewählten Option. Bei „ohne Wellenadapter“ ist kein zusätzlicher Adapter enthalten.

Ist ein Austausch allein nach dem Drehmoment möglich?

Nein. Zusätzlich sind die Artikelzuordnung, das Wellenprofil, die Befestigung, die Einbausituation und die vorhandene Steuerung abzugleichen.
