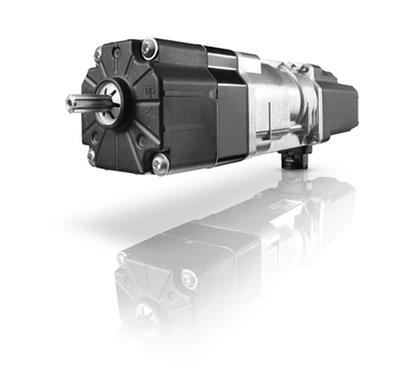

Somfy J4 HTM 18/24 Kit Jalousieantrieb 18Nm #1210507

Somfy J4 HTM 18/24 Kit U – 18Nm #1210507

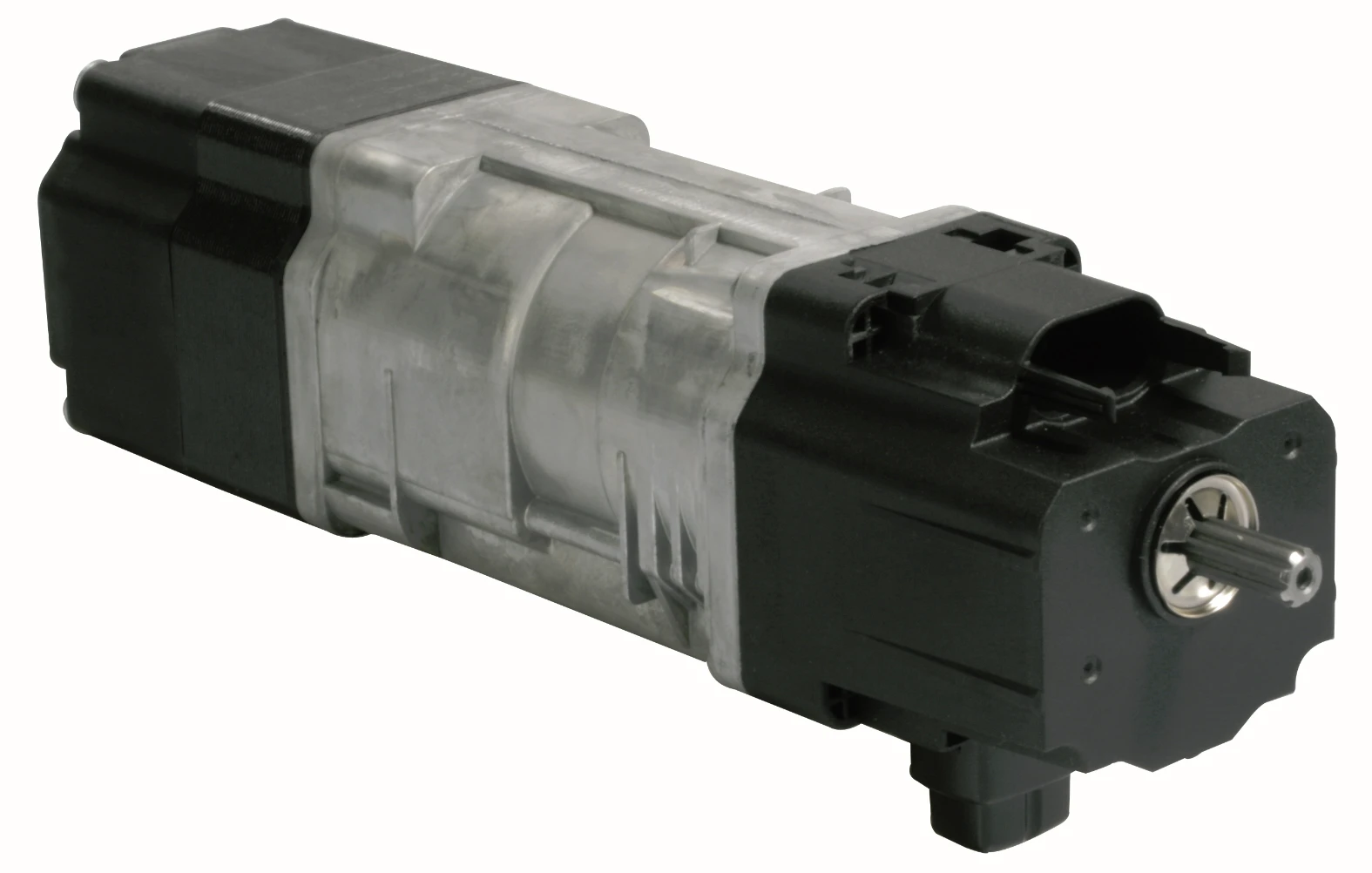

Das Somfy J4 HTM 18/24 Kit #1210507 kombiniert einen 18Nm-Mittelantrieb mit montierten Wellenadaptern für 12mm Vierkant. Die Drehzahl beträgt 24Upm, die Endlagen werden mechanisch am Motorgehäuse eingestellt.

Zum Kit gehören die 0,5m-Anschlussleitung mit STAS3 und die vormontierte Adaption. Die Antriebsbefestigung ist separat erforderlich. Bei der Antriebsauslegung ist zusätzlich die zulässige Belastung von höchstens 12Nm je Abtriebsseite des J418 zu beachten.

Funktionen

• Mechanische Endabschaltung mit Einstelltasten am Motorgehäuse.
• Obere Endlage über die eingestellte Position oder den Schaltfühler; untere Endlage positionsabhängig.
• Kabelgebundene Ansteuerung mit 230V und 50Hz, ohne integrierten Funkempfänger.
• Thermoschutz gegen Überhitzung. Mehrere J4-HTM-Antriebe dürfen nicht direkt parallel geschaltet werden.

Einsatzbereiche

Für Raffstoren und Außenjalousien, deren Auslegung einen mechanischen Mittelantrieb mit 18Nm und 24Upm vorsieht. Kopfschiene, Befestigung und Wellenprofil sind vor dem Einbau abzugleichen. Der J4 HTM ist laut aktueller Somfy-Produktinformation nicht für die unten offenen Kopfschienen 57x51mm und 58x56mm vorgesehen.

Vorteile

• Endlagen direkt am Motor einstellen, ohne Funk-Einlernvorgang.
• Steckbare Anschlussleitung für einen lösbaren Motoranschluss.
• Vormontierte 12mm-Vierkantadaption für den passenden Wellenanschluss.

Weitere Informationen

Die werkseitige Endlagen-Voreinstellung ersetzt nicht die Prüfung an der eingebauten Anlage. Bei der Inbetriebnahme müssen obere und untere Endlage sowie die Abschaltung über den Schaltfühler kontrolliert und bei Bedarf eingestellt werden. Montage, elektrischer Anschluss und Einstellung sind Fachpersonal vorbehalten.

Beim J418 gilt laut Somfy-Anleitung: höchstens 12Nm Belastung je Abtriebsseite. Die Anlagenlast muss entsprechend verteilt werden.

Häufige Fragen

Ist der Motor direkt mit io- oder RTS-Handsendern bedienbar?

Nein. Der J4 HTM besitzt keinen integrierten Funkempfänger. Er wird leitungsgebunden angesteuert; eine Funkanbindung benötigt eine dafür passende externe Steuerung.

Müssen die Endlagen beim Einbau geprüft werden?

Ja. Die vorhandene Werkseinstellung ist keine Zusage, dass die Endpositionen zur Anlage passen. Die Endlagen und der Schaltfühler sind nach der Montage zu prüfen und bei Bedarf einzustellen.

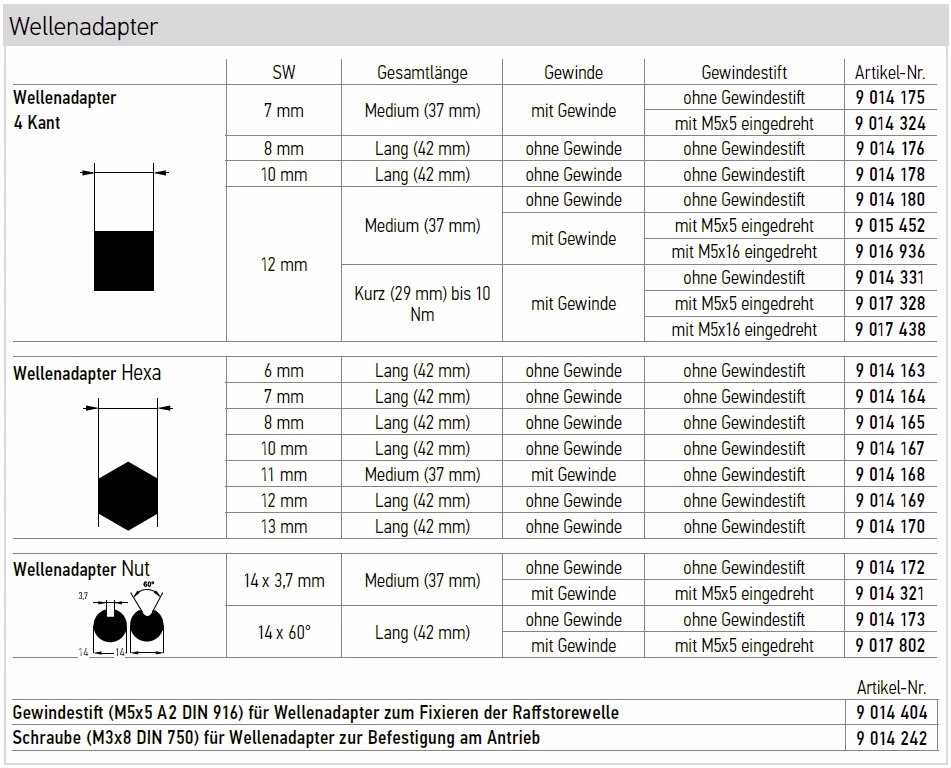

Welcher Wellenadapter wird geliefert?

Diese Ausführung enthält Wellenadapter für 12mm Vierkant.

Können mehrere Motoren direkt parallel angeschlossen werden?

Nein. J4-HTM-Antriebe sind nicht direkt parallel schaltbar. Eine gemeinsame Ansteuerung erfordert eine geeignete elektrische Trennung der Motoranschlüsse.
