Somfy J4 HTM 10/24 Kit Jalousieantrieb 10Nm #1210506

Somfy J4 HTM 10/24 Kit U – 10Nm #1210506

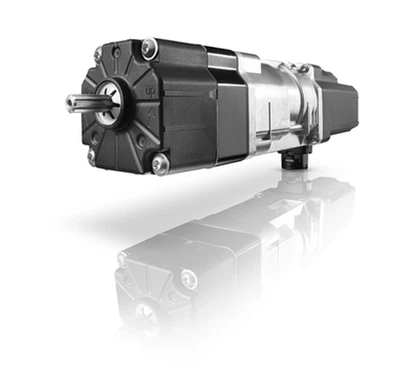

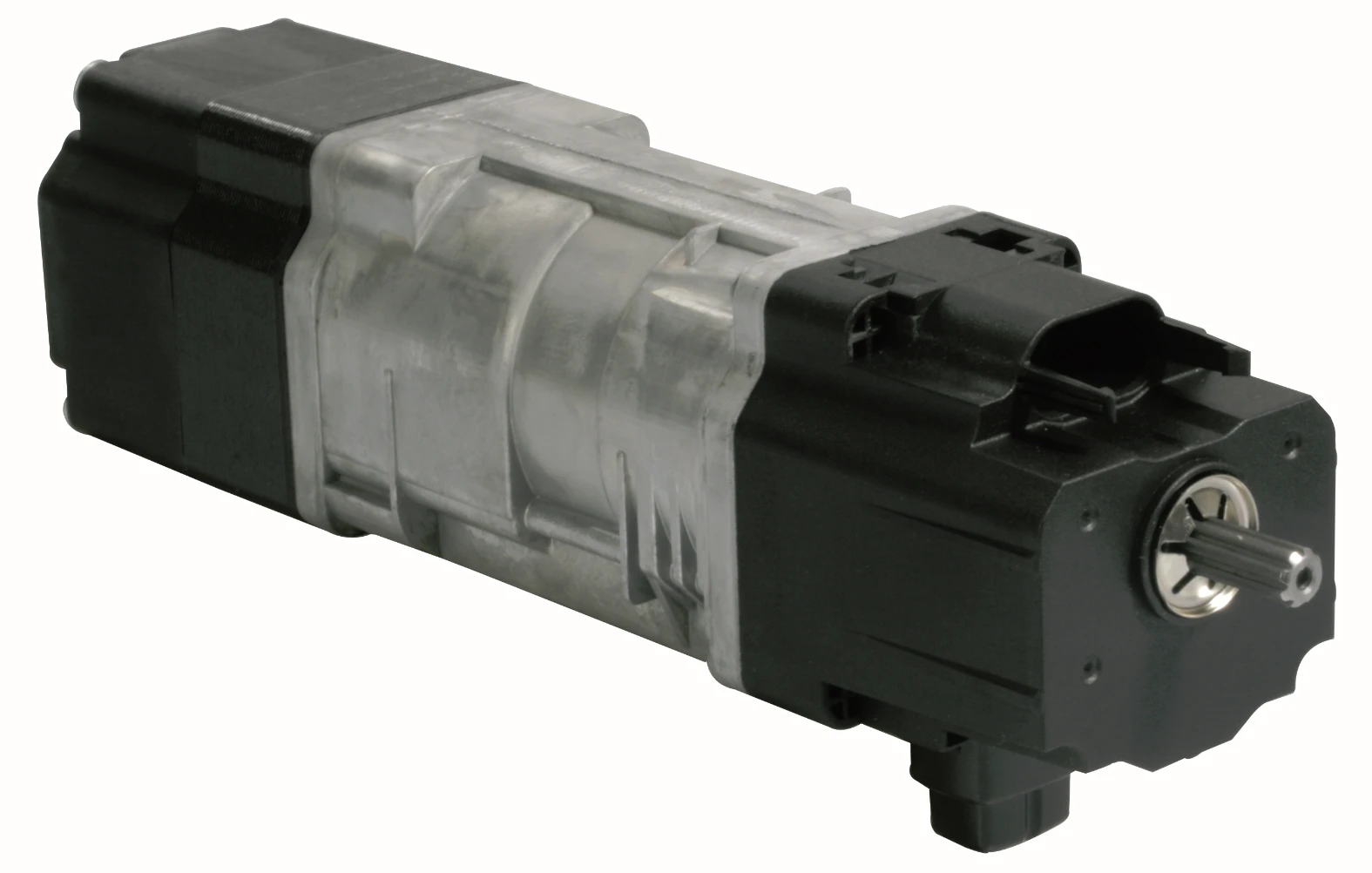

Der Somfy J4 HTM 10/24 Kit #1210506 ist ein mechanischer Jalousieantrieb mit 10Nm und vormontierter 12mm-Vierkantadaption. Mit 24Upm bewegt er den Behang einer passend ausgelegten Raffstoreanlage.

Die Kit-Ausführung enthält eine steckbare 0,5m-Anschlussleitung mit STAS3. Vor der Bestellung sind Wellenprofil, Befestigung und Kopfschiene abzugleichen. Ein passendes Drehmoment allein bestätigt noch nicht, dass der Motor mechanisch in jede Anlage passt.

Funktionen

• Mechanische Endabschaltung mit Einstelltasten am Motorgehäuse.
• Obere Endlage über die eingestellte Position oder den Schaltfühler; untere Endlage positionsabhängig.
• Kabelgebundene Ansteuerung mit 230V und 50Hz, ohne integrierten Funkempfänger.
• Thermoschutz gegen Überhitzung. Mehrere J4-HTM-Antriebe dürfen nicht direkt parallel geschaltet werden.

Einsatzbereiche

Für Raffstoren und Außenjalousien, deren Auslegung einen mechanischen Mittelantrieb mit 10Nm und 24Upm vorsieht. Kopfschiene, Befestigung und Wellenprofil sind vor dem Einbau abzugleichen. Der J4 HTM ist laut aktueller Somfy-Produktinformation nicht für die unten offenen Kopfschienen 57x51mm und 58x56mm vorgesehen.

Vorteile

• Endlagen direkt am Motor einstellen, ohne Funk-Einlernvorgang.
• Steckbare Anschlussleitung für einen lösbaren Motoranschluss.
• Vormontierte 12mm-Vierkantadaption für den passenden Wellenanschluss.

Weitere Informationen

Die werkseitige Endlagen-Voreinstellung ersetzt nicht die Prüfung an der eingebauten Anlage. Bei der Inbetriebnahme müssen obere und untere Endlage sowie die Abschaltung über den Schaltfühler kontrolliert und bei Bedarf eingestellt werden. Montage, elektrischer Anschluss und Einstellung sind Fachpersonal vorbehalten.

Häufige Fragen

Ist der Motor direkt mit io- oder RTS-Handsendern bedienbar?

Nein. Der J4 HTM besitzt keinen integrierten Funkempfänger. Er wird leitungsgebunden angesteuert; eine Funkanbindung benötigt eine dafür passende externe Steuerung.

Müssen die Endlagen beim Einbau geprüft werden?

Ja. Die vorhandene Werkseinstellung ist keine Zusage, dass die Endpositionen zur Anlage passen. Die Endlagen und der Schaltfühler sind nach der Montage zu prüfen und bei Bedarf einzustellen.

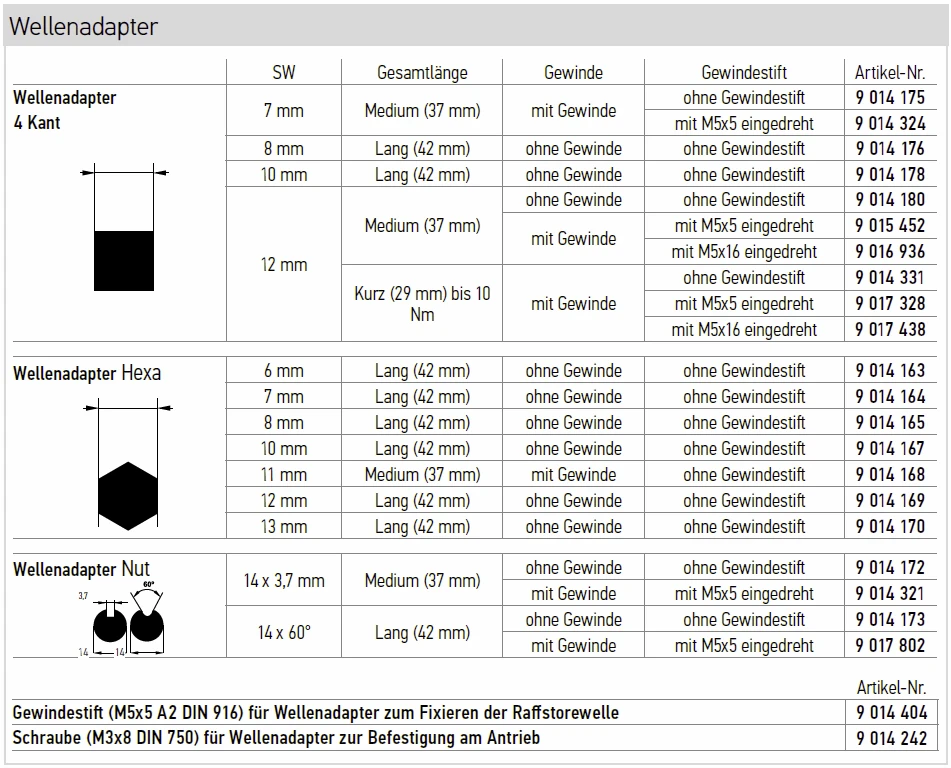

Welcher Wellenadapter wird geliefert?

Diese Ausführung enthält Wellenadapter für 12mm Vierkant.

Können mehrere Motoren direkt parallel angeschlossen werden?

Nein. J4-HTM-Antriebe sind nicht direkt parallel schaltbar. Eine gemeinsame Ansteuerung erfordert eine geeignete elektrische Trennung der Motoranschlüsse.
