Somfy J4 HTM 10/24 Jalousiemotor 10Nm (WAREMA #2003511)

Somfy J4 HTM 10/24 – 10Nm WAREMA #2003511

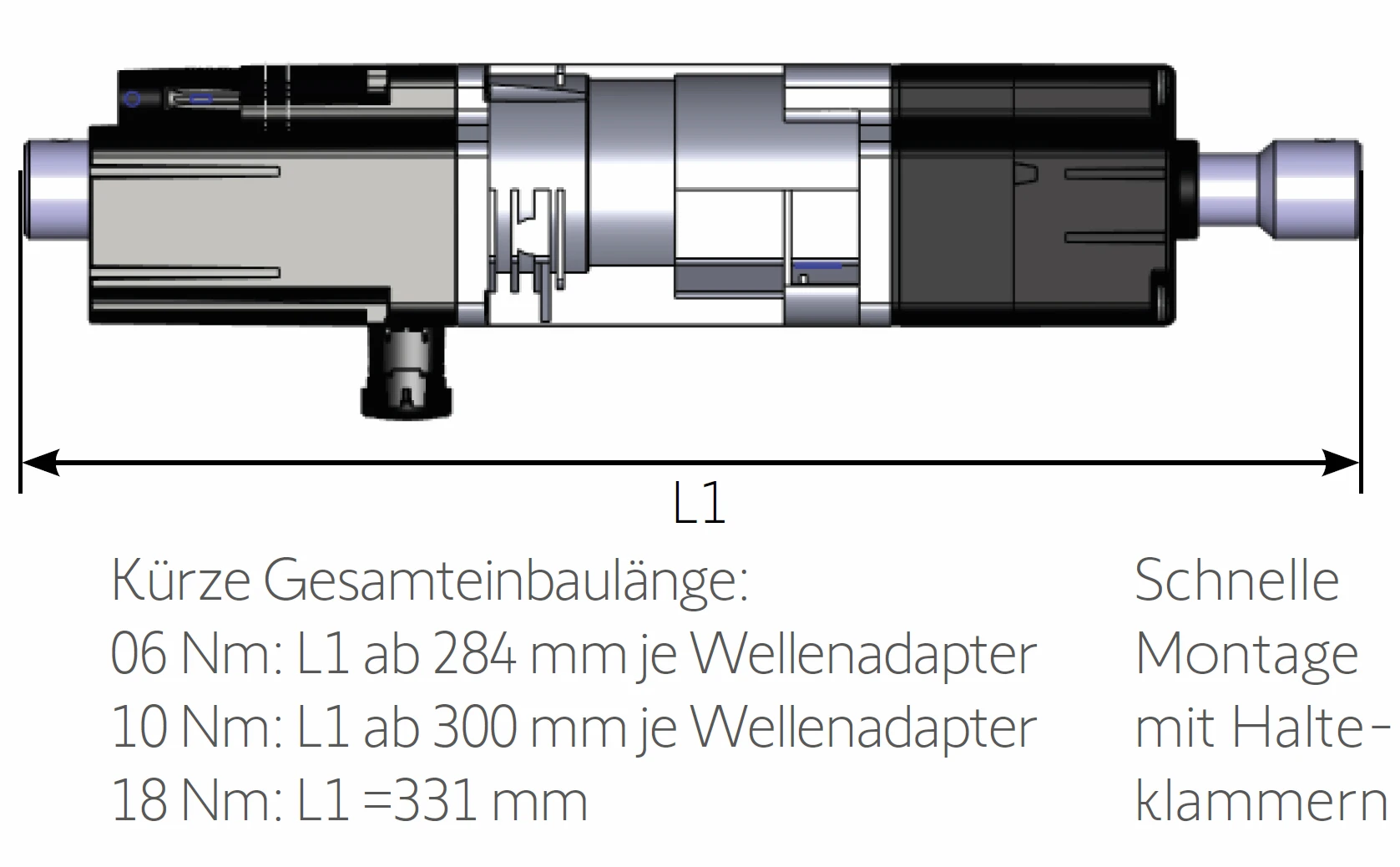

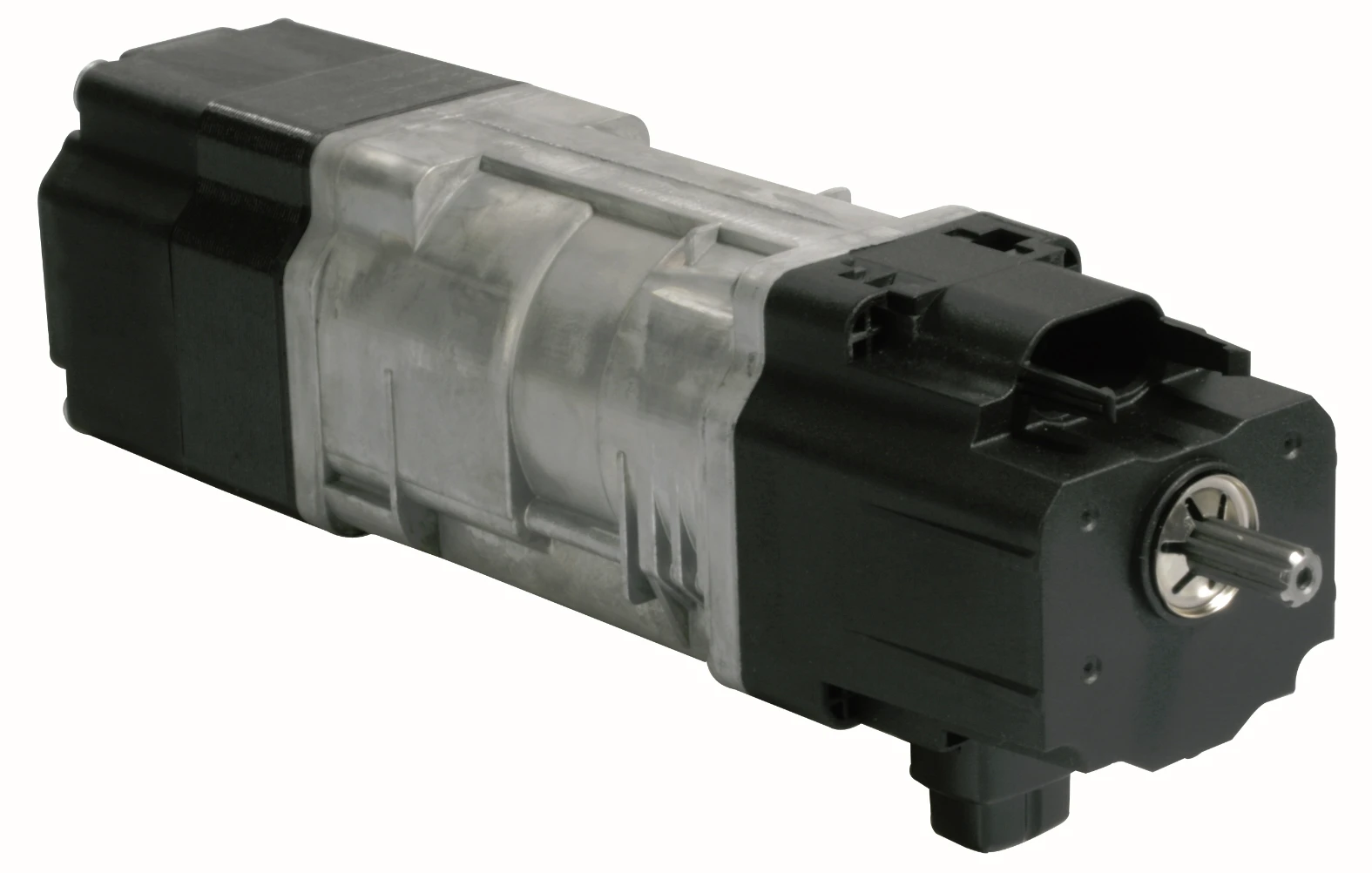

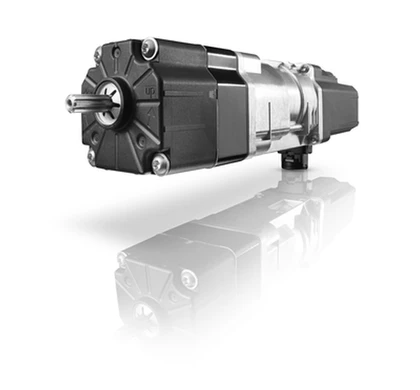

Der Somfy J4 HTM 10/24 unter der WAREMA-Artikelnummer 2003511 ist ein kabelgebundener Austauschmotor mit 10Nm. Seine mechanische Endabschaltung lässt sich am Motorgehäuse an die Raffstoreanlage anpassen.

Der Motor wird mit einer 0,5m-Anschlussleitung mit STAS3 angeboten. Den Wellenadapter bestimmen Sie über die Artikelauswahl entsprechend dem vorhandenen Wellenprofil. Die Antriebsbefestigung ist nicht enthalten; die konkrete Zuordnung zur Anlage muss vor der Bestellung geprüft werden.

Funktionen

• Mechanische Endabschaltung mit Einstelltasten am Motorgehäuse.
• Obere Endlage über die eingestellte Position oder den Schaltfühler; untere Endlage positionsabhängig.
• Kabelgebundene Ansteuerung mit 230V und 50Hz, ohne integrierten Funkempfänger.
• Thermoschutz gegen Überhitzung. Mehrere J4-HTM-Antriebe dürfen nicht direkt parallel geschaltet werden.

Einsatzbereiche

Als Austauschmotor für WAREMA-Raffstoren mit passender Artikelzuordnung und mechanischem Anschluss. Die Bezeichnung der Raffstore-Baureihe allein reicht zur Auswahl nicht aus. Kopfschiene, Befestigung und Wellenprofil sind vor dem Einbau abzugleichen. Der J4 HTM ist laut aktueller Somfy-Produktinformation nicht für die unten offenen Kopfschienen 57x51mm und 58x56mm vorgesehen.

Vorteile

• Endlagen direkt am Motor einstellen, ohne Funk-Einlernvorgang.
• Steckbare Anschlussleitung für einen lösbaren Motoranschluss.
• Wellenadapter passend zum vorhandenen Wellenprofil auswählbar.

Weitere Informationen

Die werkseitige Endlagen-Voreinstellung ersetzt nicht die Prüfung an der eingebauten Anlage. Bei der Inbetriebnahme müssen obere und untere Endlage sowie die Abschaltung über den Schaltfühler kontrolliert und bei Bedarf eingestellt werden. Montage, elektrischer Anschluss und Einstellung sind Fachpersonal vorbehalten.

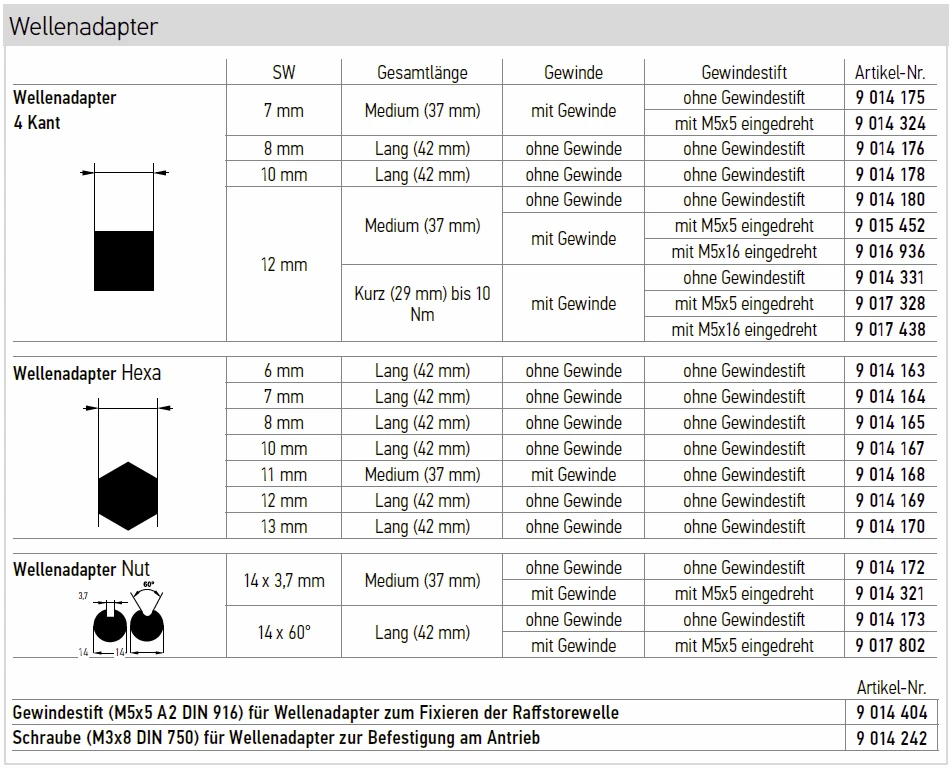

Wählen Sie nur einen Wellenadapter, der für Wellenform, Einbaulänge und Drehmoment des Motors freigegeben ist. Bei der Auswahl „ohne Wellenadapter“ ist kein zusätzlicher Wellenadapter enthalten.

Häufige Fragen

Ist der Motor direkt mit io- oder RTS-Handsendern bedienbar?

Nein. Der J4 HTM besitzt keinen integrierten Funkempfänger. Er wird leitungsgebunden angesteuert; eine Funkanbindung benötigt eine dafür passende externe Steuerung.

Müssen die Endlagen beim Einbau geprüft werden?

Ja. Die vorhandene Werkseinstellung ist keine Zusage, dass die Endpositionen zur Anlage passen. Die Endlagen und der Schaltfühler sind nach der Montage zu prüfen und bei Bedarf einzustellen.

Welcher Wellenadapter wird geliefert?

Der Lieferumfang richtet sich nach der gewählten Wellenadapter-Option. Vergleichen Sie Wellenprofil und Adapterfreigabe vor der Bestellung.

Können mehrere Motoren direkt parallel angeschlossen werden?

Nein. J4-HTM-Antriebe sind nicht direkt parallel schaltbar. Eine gemeinsame Ansteuerung erfordert eine geeignete elektrische Trennung der Motoranschlüsse.
