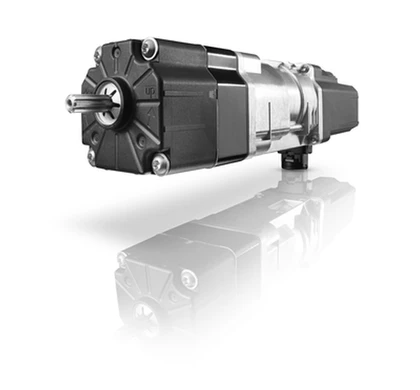

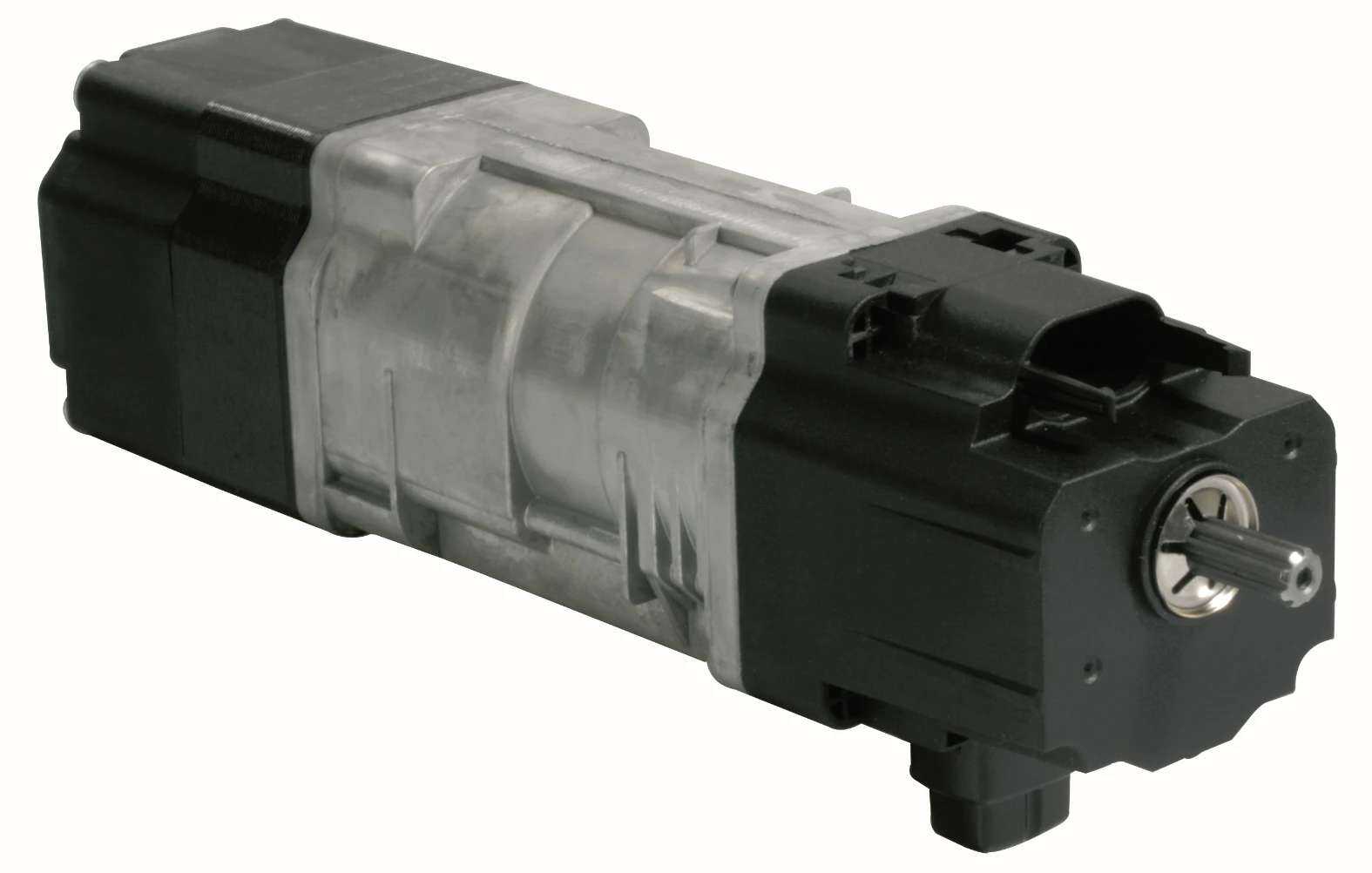

Somfy J4 HTM 10/24 Jalousiemotor 10Nm #1210289

Somfy J4 HTM 10/24 – 10Nm #1210289

Mit 10Nm und 24Upm übernimmt der Somfy J4 HTM 10/24 #1210289 den Antrieb passend ausgelegter Raffstoren. Die Ansteuerung erfolgt über die 230V-Anschlussleitung; ein Funkempfänger ist nicht integriert.

Diese Standardausführung bietet eine Wellenadapter-Auswahl für unterschiedliche mechanische Anschlüsse. Entscheidend sind das vorhandene Wellenprofil und die Einbausituation. Die 0,5m-Leitung mit STAS3 ist enthalten, die passende Antriebsbefestigung wird separat benötigt.

Funktionen

• Mechanische Endabschaltung mit Einstelltasten am Motorgehäuse.
• Obere Endlage über die eingestellte Position oder den Schaltfühler; untere Endlage positionsabhängig.
• Kabelgebundene Ansteuerung mit 230V und 50Hz, ohne integrierten Funkempfänger.
• Thermoschutz gegen Überhitzung. Mehrere J4-HTM-Antriebe dürfen nicht direkt parallel geschaltet werden.

Einsatzbereiche

Für Raffstoren und Außenjalousien, deren Auslegung einen mechanischen Mittelantrieb mit 10Nm und 24Upm vorsieht. Kopfschiene, Befestigung und Wellenprofil sind vor dem Einbau abzugleichen. Der J4 HTM ist laut aktueller Somfy-Produktinformation nicht für die unten offenen Kopfschienen 57x51mm und 58x56mm vorgesehen.

Vorteile

• Endlagen direkt am Motor einstellen, ohne Funk-Einlernvorgang.
• Steckbare Anschlussleitung für einen lösbaren Motoranschluss.
• Wellenadapter passend zum vorhandenen Wellenprofil auswählbar.

Weitere Informationen

Die werkseitige Endlagen-Voreinstellung ersetzt nicht die Prüfung an der eingebauten Anlage. Bei der Inbetriebnahme müssen obere und untere Endlage sowie die Abschaltung über den Schaltfühler kontrolliert und bei Bedarf eingestellt werden. Montage, elektrischer Anschluss und Einstellung sind Fachpersonal vorbehalten.

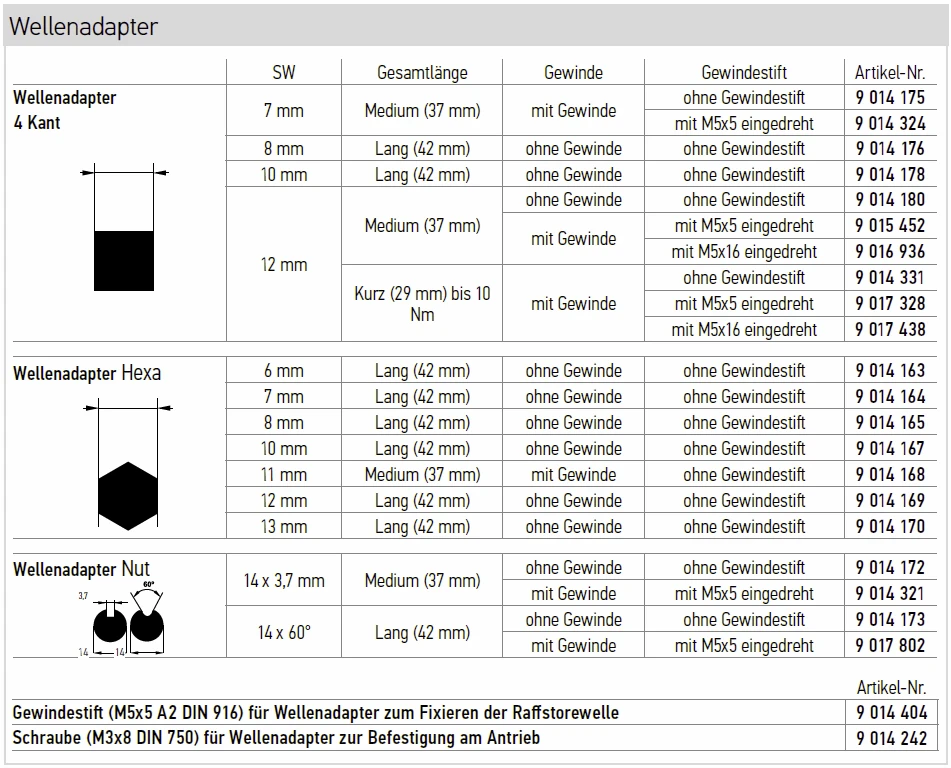

Wählen Sie nur einen Wellenadapter, der für Wellenform, Einbaulänge und Drehmoment des Motors freigegeben ist. Bei der Auswahl „ohne Wellenadapter“ ist kein zusätzlicher Wellenadapter enthalten.

Häufige Fragen

Ist der Motor direkt mit io- oder RTS-Handsendern bedienbar?

Nein. Der J4 HTM besitzt keinen integrierten Funkempfänger. Er wird leitungsgebunden angesteuert; eine Funkanbindung benötigt eine dafür passende externe Steuerung.

Müssen die Endlagen beim Einbau geprüft werden?

Ja. Die vorhandene Werkseinstellung ist keine Zusage, dass die Endpositionen zur Anlage passen. Die Endlagen und der Schaltfühler sind nach der Montage zu prüfen und bei Bedarf einzustellen.

Welcher Wellenadapter wird geliefert?

Der Lieferumfang richtet sich nach der gewählten Wellenadapter-Option. Vergleichen Sie Wellenprofil und Adapterfreigabe vor der Bestellung.

Können mehrere Motoren direkt parallel angeschlossen werden?

Nein. J4-HTM-Antriebe sind nicht direkt parallel schaltbar. Eine gemeinsame Ansteuerung erfordert eine geeignete elektrische Trennung der Motoranschlüsse.
