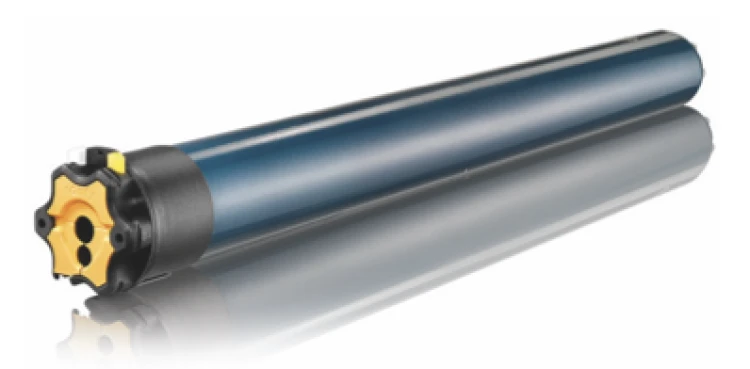

Somfy HiPro LT60 Orion 40/17 DS78/R Markisenmotor 1m schwarz #1160084
NEU
Somfy HiPro LT60 Orion 40/17 Markisenmotor für DS78/R Rundnut
Der Somfy LT60 Orion 40/17 DS78/R ist ein mechanischer Markisenmotor für Anlagen mit passender DS78/R-Wickelwelle und Rundnut. Der Antrieb besitzt 40Nm Drehmoment und eine Drehzahl von 17U/min.
Artikel 1160084 wird mit einem abnehmbaren schwarzen Anschlusskabel mit 1m Länge geliefert. Die obere und untere Endlage werden mechanisch am Motorkopf eingestellt.
Unterschied zwischen DS78, DS78/D und DS78/R
- DS78: Ausführung für das zugehörige DS78-Wellenprofil
- DS78/D: abweichende mechanische Ausführung des DS78-Profils
- DS78/R: Ausführung für DS78 mit Rundnut
Die Ausführungen sind mechanisch nicht gleichzusetzen. Entscheidend ist das tatsächlich vorhandene Wellenprofil der Anlage.
Funktionen und Merkmale
- Mechanischer Einsteckantrieb der Baureihe LT60
- Ausführung für DS78/R mit Rundnut
- Mechanische Einstellung der Endlagen
- Endschalterkapazität bis 35 Umdrehungen
- Abnehmbares schwarzes Anschlusskabel
- Thermischer Überhitzungsschutz
- Schutzart IP44
- Schutzklasse I
Einsatzbereiche des LT60 Orion DS78/R
Der Motor wird in Markisen- und Sonnenschutzanlagen eingesetzt, deren Wickelwelle eine DS78/R-Ausführung mit Rundnut besitzt. Vor dem Austausch müssen das Wellenprofil, die vorhandene Motoraufnahme, der Mitnehmer, das Motorlager und das erforderliche Drehmoment geprüft werden.
Vorteile
- Passende mechanische Ausführung für DS78/R Rundnut
- Robuste kabelgebundene Motortechnik
- Mechanische Endlageneinstellung
- Abnehmbares Anschlusskabel
- Original Somfy Artikelnummer 1160084

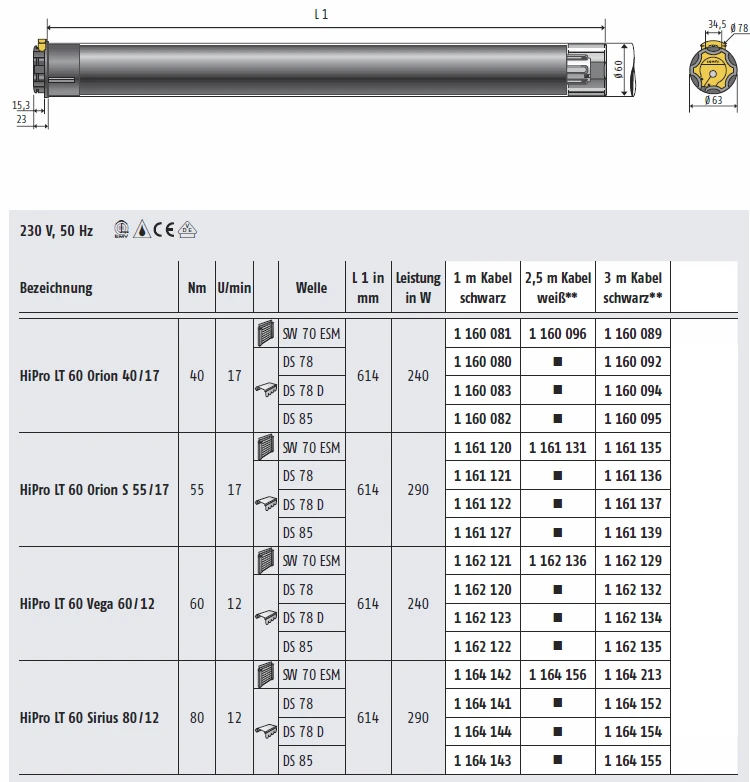

Technische Daten
| Hersteller | Somfy |
|---|---|
| Baureihe | HiPro LT60 |
| Motorbezeichnung | Orion 40/17 DS78/R |
| Artikelnummer | 1160084 |
| Wellenprofil | DS78/R Rundnut |
| Drehmoment | 40Nm |
| Drehzahl | 17U/min |
| Leistungsaufnahme | 240W |
| Stromaufnahme | 1,05A |
| Spannungsversorgung | 230V/50Hz AC |
| Schutzart | IP44 |
| Schutzklasse | I |
| Betriebsdauer | 4min |
| Endschalterkapazität | 35 Umdrehungen |
| Überhitzungsschutz | 140°C |
| Motorkopf | Sternkopf |
| Motordurchmesser | 58mm |
| Minimaler Rohrinnendurchmesser | 60mm |
| Länge | 620mm |
| Abstand der Befestigungspunkte | 597mm |
| Gewicht | 4,17kg |
| Kabellänge | 1m |
| Kabelfarbe | Schwarz |
| Kabeladern | 4 |
| Leitungsquerschnitt | 0,75mm² |
| Betriebstemperatur | -25°C bis +70°C |
| Lagertemperatur | -20°C bis +80°C |
| Geräuschpegel | 63dB |
Lieferumfang
- 1 × Somfy HiPro LT60 Orion 40/17 DS78/R Markisenmotor
- 1 × abnehmbares Anschlusskabel, 1m schwarz
- Somfy Artikelnummer 1160084
Hinweis: DS78/R darf nicht mit den Ausführungen DS78 oder DS78/D verwechselt werden. Die vorhandene Wickelwelle muss vor der Bestellung eindeutig bestimmt werden.
FAQ
Ist der Motor für eine DS78-Flachnut geeignet?
Nein. Artikel 1160084 ist ausdrücklich als DS78/R-Ausführung für Rundnut geführt.
Besitzt der Motor einen integrierten Funkempfänger?
Nein. Der Motor wird kabelgebunden angesteuert.
Ist das Anschlusskabel abnehmbar?
Ja. Die Ausführung besitzt ein abnehmbares schwarzes Anschlusskabel mit 1m Länge.
