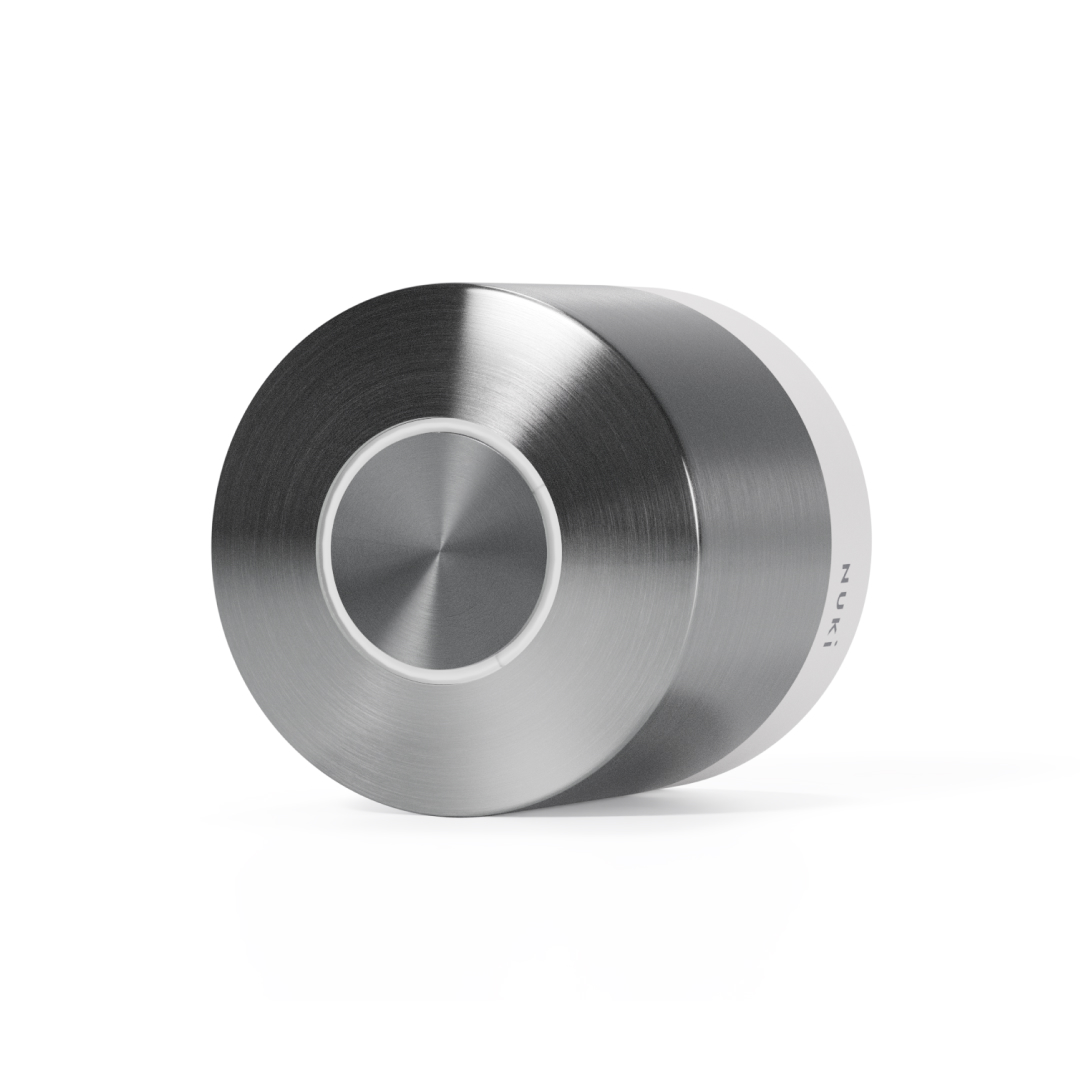

Nuki Smart Lock Ultra #221145

Produkt	Smart Lock Ultra
Farbe	weiss/schwarz mit Edelstahl
Gewicht	250g
Abmessungen	Ø 57 x 58mm
Stromversorgung	Lithium Polymer Battery
Kommunikation	Bluetooth Low Energy: IEEE 802.15.1 2,4 GHz, Thread: IEEE 802.15.4 2,4 GHz WLAN: IEEE 802.11 b/g/n 2,4 GHz
Betriebstemperatur	10-40°C
Voraussetzung Türschloss	Wir empfehlen, Nuki mit der aktuellsten Version von iOS, Android oder EMUI (Huawei) zu nutzen.

Montageanleitung: Smart Lock Ultra mit einem Universal Cylinder

1. Zylinder-Überstand an der Türinnenseite messen

Miss den Überstand des bestehenden Zylinders an der Türinnenseite mit Hilfe der Messkarte. Wähle dann den gemessenen Wert in Millimeter in der Nuki App.

Sollte dein Zylinder auf der Türinnenseite nicht überstehen, wähle 0.

2. Zylinder-Überstand an der Türaußenseite messen

Miss jetzt den Überstand des Zylinders auch an der Türaußenseite mit Hilfe der Messkarte. Wähle dann den gemessenen Wert in Millimeter in der Nuki App.

Deine Tür ist mit einem Schutzbeschlag oder einer Schutzrosette ausgestattet? Wähle in der Nuki App den Wert 0.

3. Bestehenden Zylinder demontieren

1. Öffne deine Tür: Nun hast du freien Blick auf die Falle und den Schlossriegel, mit dem die Tür zugesperrt wird. Unter dem Schlossriegel befindet sich die Stellschraube, die den Zylinder im Einsteckschloss hält.
   Löse die Schraube, aber entferne sie noch nicht.

2. Stecke den Schlüssel innen in dein bestehendes Schloss. Drehe den Schlüssel leicht im Uhrzeigersinn auf ca. 1 Uhr.

3. Entferne nun die Halteschraube vollständig.
   Jetzt kannst du mit dem eingesteckten Schlüssel den Zylinder herausziehen.

Lässt sich der Zylinder nicht entfernen, bewege den Schlüssel leicht gegen den Uhrzeigersinn.



4. Innenmaße des Zylinders messen

Du benötigst den ausgebauten Zylinder als Modell, um deinen Universal Cylinder auf die passende Länge zusammenzusetzen.

1. Miss die Innenlänge des ausgebauten Zylinders mit Hilfe der Messkarte. Du misst von der Bohrung in der Mitte bis zum äußersten Punkt.
   Lege dafür die Messkarte so über den Zylinder, dass das Loch der Messkarte über der Bohrung in der Mitte des Zylinders liegt.

2. Wähle die gemessene Länge der Zylinder-Innenseite in der Nuki App. Anhand dieses Wertes berechnet die App, ob die Innenlänge deines neuen Zylinders geändert werden muss.

5. Außenmaße des Zylinders messen

Du benötigst den ausgebauten Zylinder als Modell, um deinen Universal Cylinder auf die passende Länge zusammenzusetzen.

1. Miss die Außenlänge des ausgebauten Zylinders mit Hilfe der Messkarte. Du misst von der Bohrung in der Mitte bis zum äußersten Punkt. Lege dafür die Messkarte so über den Zylinder, dass das Loch der Messkarte über der Bohrung in der Mitte des Zylinders liegt.

2. Wähle die gemessene Länge in Millimeter in der Nuki App. Anhand des gemessenen Wertes berechnet die App, ob du die Außenlänge deines neuen Zylinders ändern musst.

6. Außenlänge deines Nuki Universal Cylinders anpassen

Die Nuki App zeigt dir, ob du die Außenlänge des Zylinders ändern musst.

1. Zur Änderung der Außenlänge, löse die beiden Schrauben an der Zylinder-Unterseite mit Hilfe des beigelegten Inbusschlüssels.
2. Ziehe das Mittelstück heraus und ersetze es durch jenes mit geeigneter Länge. Die Nuki App zeigt dir, welches Mittelstück du verwenden solltest.
3. Setze jetzt die modularen Erweiterungen für den Außenbereich wie in der App angezeigt zusammen.
   Tipp: Achte darauf, dass die Module reibungslos zusammengesetzt werden können. Achte dazu auf die Aussparungen. Drehe sie so, dass sie einrasten.
4. Setze zuletzt das Modul mit der Schlüsselaufnahme ein und ziehe die beiden Schrauben auf der Zylinder-Unterseite wieder fest.

7. Innenlänge deines Nuki Universal Cylinders anpassen

Die Nuki App zeigt dir, ob du die Innenlänge des Zylinders ändern musst.

1. Muss die Länge des Zylinders geändert werden, entferne die Schraube im vorderen Bereich des Universal Cylinder. Diese Schraube fixiert die einzelnen Module an der Innenseite miteinander.
2. Ergänze oder entferne die in der App markierten Module, um die gewünschte Länge zu erhalten.

8. Montageplatte am Nuki Universal Cylinder fixieren

Hast du die passende Länge zusammengesetzt, setze nun die Montageplatte auf. Die Nuki App zeigt dir an, welche der vier mitgelieferten Befestigungsschrauben du verwenden musst, um Montageplatte und Module der Zylinder-Innenseite zu fixieren. Entferne nun die Befestigungsschraube. Du findest die Befestigungsschraube seitlich am Zylinder, wie in der App dargestellt.

9. Universal Cylinder montieren

1. Schiebe den fertig zusammengesetzten Zylinder in die Tür, bis die Montageplatte auf der Innenseite auf der Unterlage aufliegt.
2. Drehe die Stellschraube wieder in die Tür.
   Tipp: Stecke den Schlüssel an die Außenseite der Tür und drehe ihn. Gelingt das nicht, bewege den Zylinder etwas nach vorne oder zurück. Nur wenn du den Schlüssel drehen kannst, befindet sich der Zylinder an der passenden Position.

!	Lässt sich der Zylinder nicht entfernen, bewege den Schlüssel leicht gegen den Uhrzeigersinn.

10. Smart Lock Ultra montieren

1. Platziere zuerst den gelben Adapter auf der Montageplatte.
2. Montiere dein Smart Lock. Achte darauf, dass die Markierung am Smart Lock nach oben weist. Die Markierung ist eine kleine Kerbe, nicht zu verwechseln mit dem Anschluss für das Magnetkabel.
3. Drehe es nach rechts.
   Der Schriftzug „Nuki“ befindet sich jetzt oben mittig.

Du hast dein Smart Lock Ultra mit dem Nuki Universal Cylinder nun erfolgreich installiert!



!

Dein Universal Cylinder hat mit SKG*** die höchstmögliche Sicherheitsklasse. Achte dabei aber auf Einschränkungen der Zertifizierung: Du hast ein Glasfenster, durch das man dein Smart Lock erkennen kann? Dann gilt die Zertifizierung nur, wenn das Glas P4A laminiert ist. Hast du ein Glasfenster, durch das man dein Smart Lock erkennen kann und ist deine Tür aus Holz? Neben dem P4A laminierten Glas solltest du auch einen SKG-(V)-zertifizierten Aufbohr- und Manipulationsschutz verwenden. Hast du ein Milchglasfenster? Kein Problem, die Zertifizierung ist gültig.



Bestehende Nuki User:innen wissen, dass das Einrichten eines Smart Locks etwas Zeit in Anspruch nimmt. Alle Verbindungen herzustellen, Berechtigungen vergeben und die bevorzugten Einstellungen vorzunehmen, kann eine Weile dauern.

Deshalb bietet das Smart Lock Ultra erstmals die Möglichkeit, die Daten deines bestehenden Smart Locks auf dein neues Ultra zu übertragen. So gestalten wir den Umstieg auf das neue Smart Lock Ultra so bequem wie möglich.

So funktioniert's:
Im Vorhinein erstellst du ein Backup der Daten deines bestehenden Smart Locks, diese werden lokal auf deinem Smartphone gespeichert. Sie werden nicht an den Nuki Server übertragen oder in der Cloud gespeichert. Nimmst du dein Ultra dann in Betrieb, werden diese Daten auf dein neues Gerät übertragen.

► Diese Daten kannst du mitnehmen
Allgemeine Konfiguration
Alle Einstellungen, die dein Smart Lock selbst betreffen, kannst du für dein Smart Lock Ultra übernehmen. Diese umfassen:

• Standort und Zeitzone
• LED & Button Einstellungen
• Auswahl deines Türgriffs
• Eingestellte Haltedauer der Falle
• Festgelegte Umdrehung beim Sperren
• Vorgenommene Sperrweg-Optimierung

Einstellungen der Funktionen
Du musst deine bevorzugten Funktionen nicht erneut aktivieren und einstellen. Die individuellen Einstellungen, die du für Funktionen und Automatisierungen vorgenommen hast, werden direkt für dein Smart Lock Ultra übernommen.

• Auto Unlock
• Smart Notifications
• Swipe Actions
• Nachtmodus
• Zeitsteuerung
• Auto Lock
• Lock ’n’ Go

Berechtigungen
Sperrberechtigungen, die du vergeben hast, werden auf dein neues Smart Lock übertragen. Name und Einstellungen (inklusive zeitlicher Limitierungen) der einzelnen Nutzer bleiben dabei erhalten. Aus Sicherheitsgründen musst du neue Einladungen an die einzelnen User:innen versenden, um sie wieder zu aktivieren. Das kannst du einfach und mit wenigen Klicks direkt aus der Liste deiner Berechtigungen erledigen.

Nuki Keypad
Hattest du ein Keypad mit deinem vorherigen Smart Lock verbunden, werden auch alle Zutrittscodes auf dein Ultra übertragen. Fingerprints sind direkt am Keypad 2 gespeichert und können deshalb auch weiter verwendet werden.

In einem Backup gesichert wird auch die Information, ob dein Smart Lock mit einem Nuki Keypad, einem Nuki Door Sensor oder Nuki Fobs gekoppelt ist. Du kannst die Geräte einfach und bequem direkt nach dem Einspielen des Backups mit deinem neuen Smart Lock koppeln.

Verbindungen
Hast du ein Smart Lock Pro mit aktiviertem WLAN-Modul oder aktivierter MQTT-Integration, werden auch diese Daten auf dein Smart Lock Ultra übertragen. Das WLAN-Modul deines Smart Lock Ultra wird automatisch aktiviert und verbindet sich also direkt mit deinem WLAN. Hast du bisher die MQTT-Integration genutzt, verbindet sich dein neues Smart Lock automatisch mit deinem MQTT-Broker.

Das Smart Lock Ultra kommt mit einer Vielzahl an Neuheiten. Der bürstenlose Motor, der eine neue kompakte Bauform ermöglicht, drei verschiedenen Sperrgeschwindgkeiten, die es dir erlauben, dein Smart Lock noch besser an deinen persönlichen Usecase anzupassen und vieles mehr. Die Möglichkeit der einfach Datenmigration haben wir aber speziell für unsere bestehenden User:innen entwickelt, um den Umstieg auf ein neues Smart Lock so einfach und bequem wie möglich zu gestalten.



Wie installiere ich das Smart Lock Ultra?
Als erstes ersetzt du deinen bestehenden Zylinder durch den hochwertigen Universalzylinder, der mit deinem Smart Lock Ultra geliefert wird. Danach musst du dein neues Smart Lock einfach über den Zylinder montieren. Es sind keine Bohrungen oder technischen Kenntnisse erforderlich. Du befolgst die Schritt-für-Schritt-Anleitung in der App und installierst dein Smart Lock Ultra in etwa 15 Minuten.  ► Installations-VIDEO

Wie sicher ist das Smart Lock Ultra?
Nuki verwendet hochmoderne Verschlüsselungsmechanismen, die auch im Onlinebanking eingesetzt werden. Alle Kommunikationen mit dem Smart Lock sind durch End-to-End-Verschlüsselung geschützt. Zudem lassen wir unsere Smart Locks regelmäßig von unabhängigen Sicherheitsinstituten prüfen und zertifizieren.

Weiters bietet der Universal Cylinder, der mit deinem Nuki geliefert wird, maximale physische Sicherheit für deine Tür und hat ein bohrresistentes Gehäuse. Er entspricht der höchsten Sicherheitsklasse (SKG***) und ist sowohl EN 1303, als auch DIN18252 zertifiziert.

Was ist der Universal Cylinder?
Der Nuki Universal Cylinder ist ein Schließzylinder, der speziell für Nuki Smart Locks entwickelt wurde. Er ersetzt den aktuellen Zylinder, der an deiner Tür installiert ist. Mit deinem Universal Cylinder erhältst du drei neue Schlüssel.

Warum muss ich den neuen Universal Cylinder verwenden?
Das Smart Lock Ultra ist dafür konzipiert, dir das bestmögliche Erlebnis in Bezug auf Komfort und Qualität zu bieten. Der integrierte Universal Cylinder bietet unübertroffene Sicherheit für deine Tür und ist mit einem bohrfestem Gehäuse verstärkt. Darüber hinaus ermöglicht der Universal Cylinder die Verwendung des Smart Locks mit den meisten Türen.

Wie lange hält der Akku?
Die Akku-Laufzeit von deinem Smart Lock Ultra hängt stark von der Häufigkeit der Nutzung, deiner Tür, den verwendeten Sperrmodi und anderen Faktoren ab. Auf jeden Fall kannst du mit einer Ladung eine Laufzeit von mehreren Monaten erwarten.

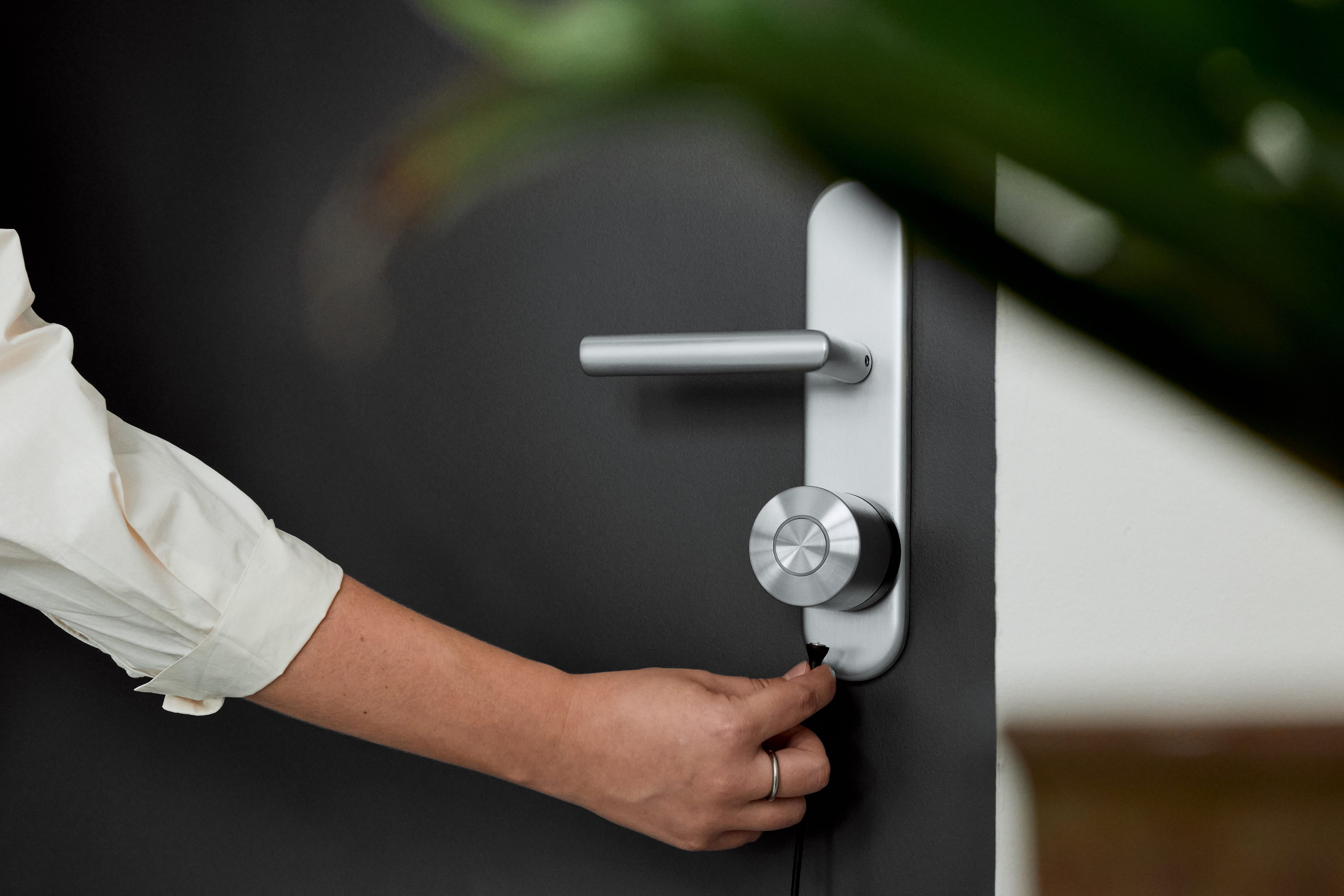

Lademodus kontrollieren
In welchem Modus sich das Smart Lock befindet, siehst du in der App und – sofern aktiviert – auch in Nuki Web:

• Nuki App: Tippe in deiner Nuki App auf dein Gerät. Die App zeigt dir nun den Lademodus an. Öffne alternativ die Einstellungen und wähle „Funktionen & Konfiguration“ > „Batterie“.
• Nuki Web: Wähle dein Gerät aus und öffne „Administration“ > „Batteriestatus“.

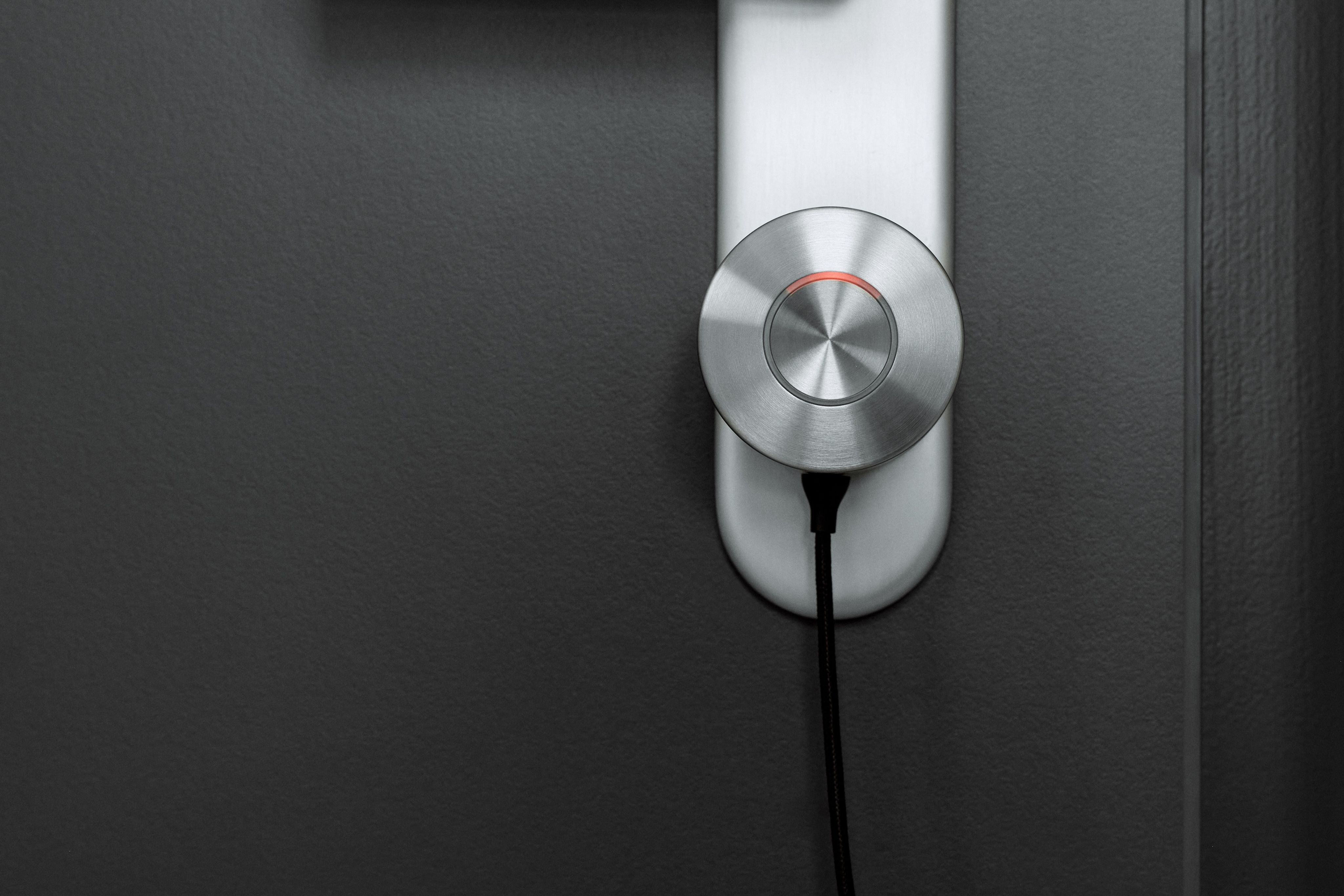

Auch das Smart Lock selbst zeigt dir an, dass es geladen wird: Das rote Segment des Leuchtrings blinkt erst 15 Sekunden lang und leuchtet danach gedimmt. Sobald dein Smart Lock voll geladen ist, erlischt das rote Segment des Leuchtrings wieder. Die durchschnittliche Ladedauer beträgt ca. 2 Stunden.

Batterietyp & -laufzeit
Dein Smart Lock Ultra ist mit integrierten Akkupacks ausgestattet. Durch unsere langjährige Erfahrung mit Smart Locks haben wir diese Akkus für die beste Nutzungserfahrung gewählt. Die Akkus sind fix verbaut, du musst sie also nicht warten oder tauschen.

Durchschnittliche Batterielaufzeit
Die Akku-Laufzeit von deinem Smart Lock Ultra hängt stark von der Häufigkeit der Nutzung, deiner Tür, den verwendeten Sperrmodi und anderen Faktoren ab. Durchschnittlich kannst du folgende Laufzeiten erwarten:

• 7–9 Monate ohne Fernzugriff
• 5–7 Monate mit Fernzugriff via Thread
• 4–6 Monate bei Nutzung des integrierten WLAN-Moduls

Sobald dein Batteriestatus unter 20 % fällt, bekommst du von Nuki eine Batteriewarnung.

Ist das Smart Lock Ultra mit dem gesamten NUKI Zubehör kompatibel?
Das Smart Lock Ultra ist fast mit dem gesamten Nuki Zubehör kompatibel. Das umfasst den Nuki Fob, das Nuki Keypad, Keypad 2 und Keypad 2 Pro sowie den Nuki Door Sensor.

Bitte beachte, dass das Smart Lock Ultra aufgrund des bereits integrierten WLAN-Moduls nicht mit einer Nuki Bridge kompatibel ist. Ebenso ist es, da es mit einem neuen und verbesserten Universalzylinder geliefert wird, nicht mit der älteren Version des Universalzylindes kompatibel.

Was passiert, wenn ich kein Smartphone dabei habe oder der Akku meines Smart Lock Ultra leer wird?
Der mitgeliferte Universal Cylinder ist mit einer Not- und Gefahrenfunktion ausgestattet. Das heißt, dass du immer von außen mit einem Schlüssel sperren kannst. Auch wenn dein Smart Lock leer ist.

Zusätzlich erhältst du eine Warnung, wenn der Akku unter 20% fällt. So hast du genug Zeit, dein Smart Lock aufzuladen.

Hast du dein Smartphone einmal nicht dabei, gibt es viele andere Möglichkeiten, deine Tür aufzusperren.

• Bitte jemanden mit Zugriffsberechtigung, die Tür für dich zu öffnen.
• Nutze Nuki Web, sofern du einen Account angelegt hast
• Verwende eine kompatible Smart Watch
• Nutze unser vielfältiges Zubehör wie das Nuki Keypad, um deine Tür mit einem Zutrittscodeo der per Fingerprint zu öffnen. Oder hol dir den Nuki Fob und öffne per Knopfdruck.

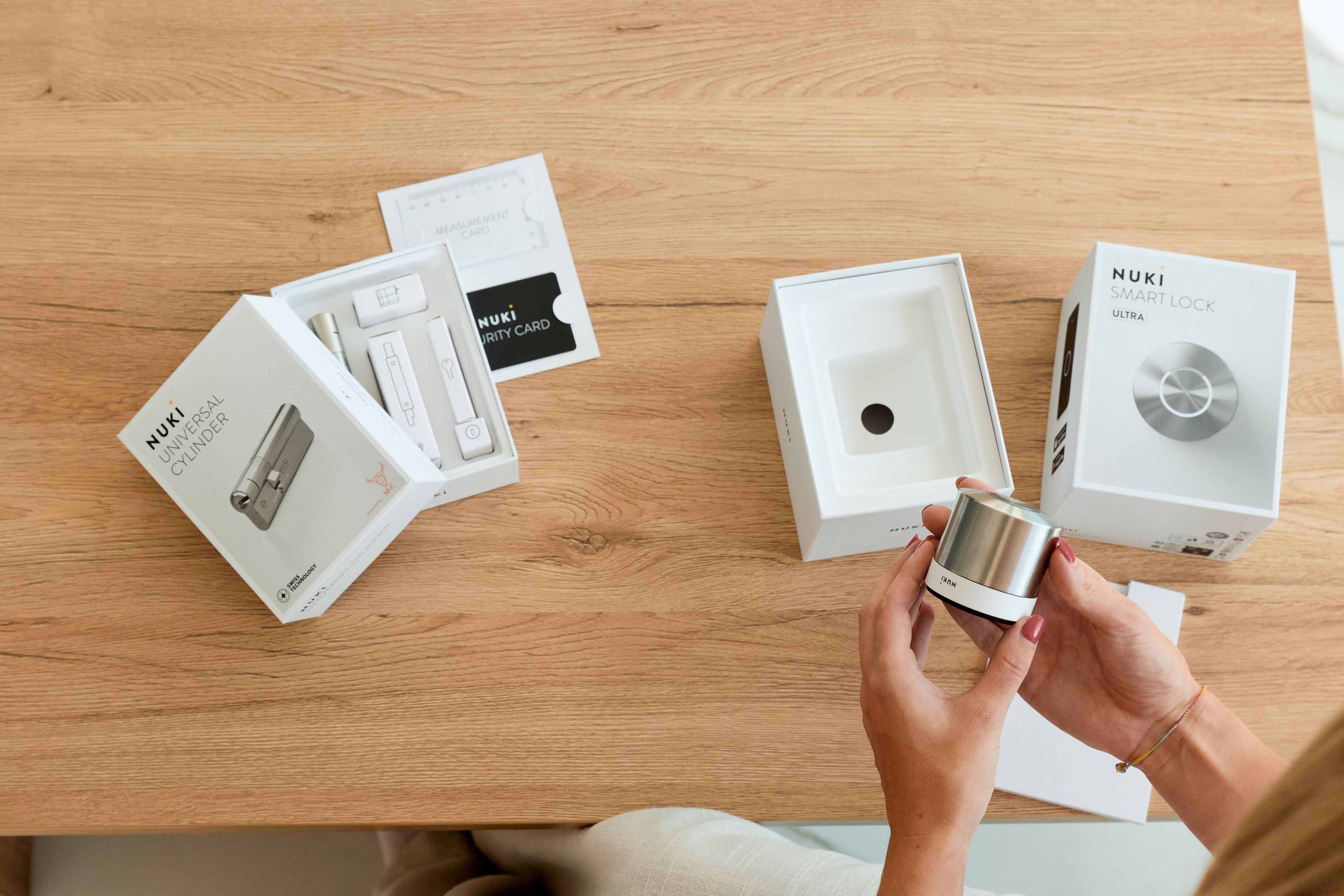

• Smart Lock Ultra
• Security Card
• Messkarte
• Inbusschlüssel

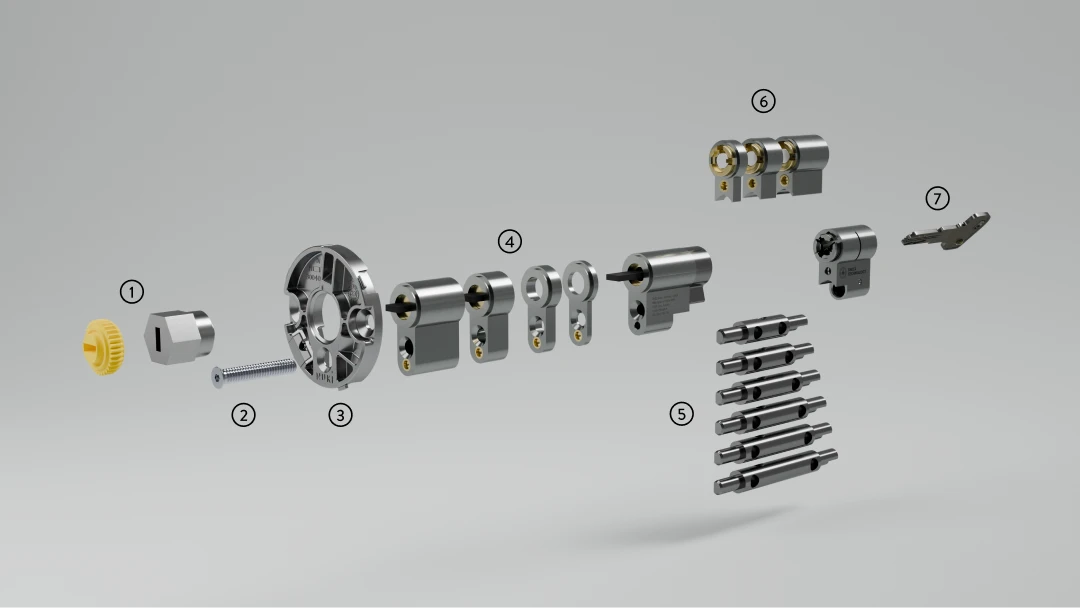

• Universal-Cylinder bestehend aus:
  • Vielzahn- und Sechskant-Adapter
  • Montageschraube
  • Montageplatte
  • modulare Erweiterungen (innen)
  • Mittelstücke
  • modulare Erweiterungen (außen)
  • Schlüssel
