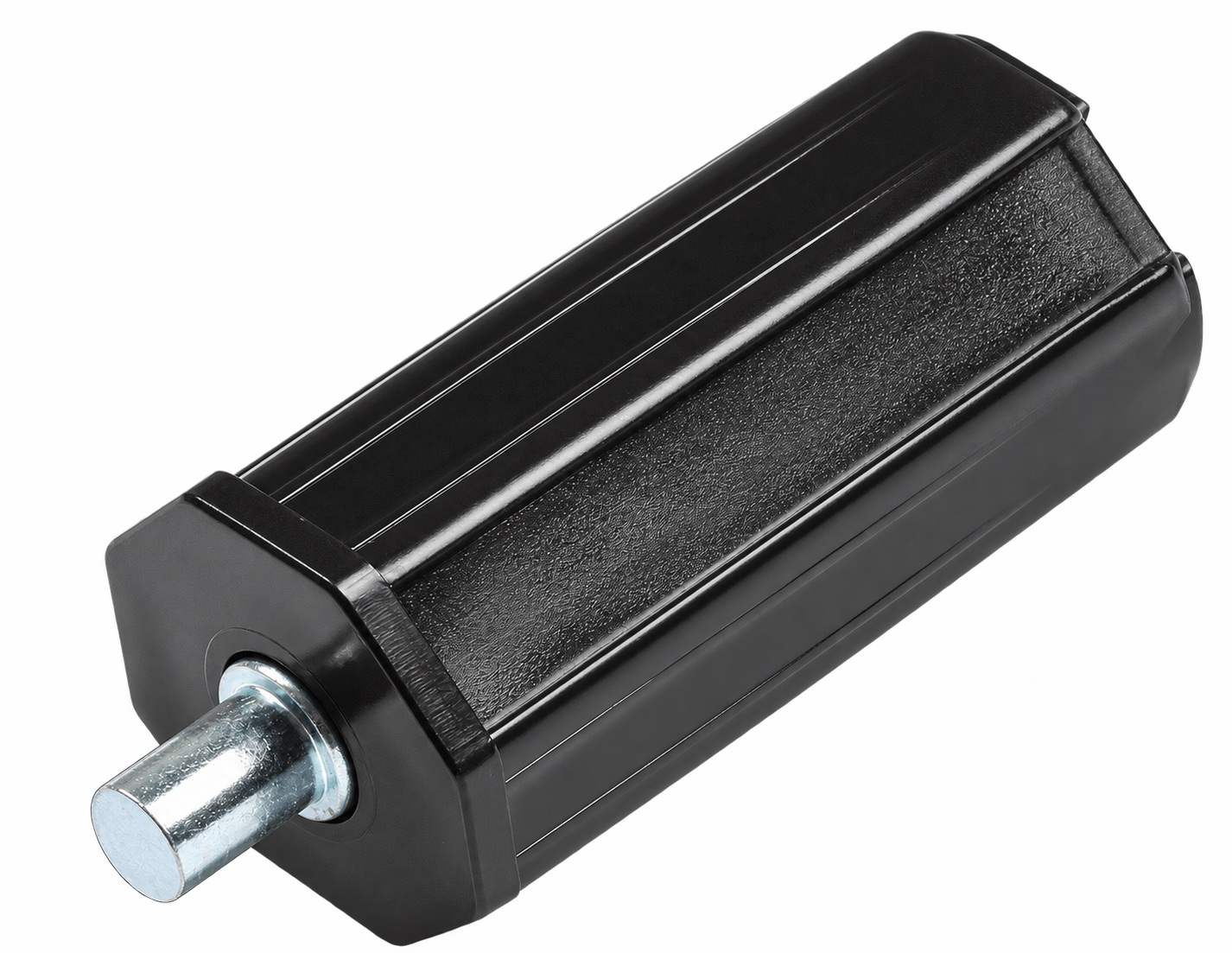

Mini-Rollladenkapsel 8-kant, SW40 Länge 80mm

Walzenkapsel mini für 40mm 8-Kant Stahlwellen

Die Walzenkapsel mini ist für 40mm 8-Kant Stahlwellen vorgesehen und wird in das offene Ende der Rollladenwelle eingeschoben. Sie besteht aus einem PVC-Kern und besitzt einen Stahlstift mit Ø9,8mm.

Der Stahlstift ist passend für Mini-Kugellager mit 10mm Bohrung. Einstecklängen 80mm (Standard).

Funktionen

• Walzenkapsel für 40mm 8-Kant Stahlwellen
• PVC-Kern mit Stahlstift
• Stahlstift Ø9,8mm
• Für Mini-Kugellager mit 10mm Bohrung
• Einstecklänge 80mm
• Einfaches Einschieben in die Stahlwelle
• Die lange Ausführung kann kleinere Maßabweichungen ausgleichen

Einsatzbereiche

Die Walzenkapsel wird als Gegenlager-Komponente in Rollladenanlagen mit 40mm 8-Kant Stahlwelle eingesetzt. Sie verbindet das Wellenende mit einem passenden Kugellager und ermöglicht damit die Lagerung der Rollladenwelle.

Vor der Bestellung sollten insbesondere Wellenmaß, gewünschte Einstecklänge, Stahlstiftdurchmesser und Lagerbohrung geprüft werden.

Vorteile

• Passend für 40mm 8-Kant Stahlwellen
• Robuste Kombination aus PVC und Stahl
• Stahlstift Ø9,8mm
• Einfache Montage durch Einschieben in die Welle
• Lange Variante ermöglicht begrenzten Längenausgleich

Weitere Informationen

Die lange Ausführung mit 80mm Einstecklänge kann teilweise aus der Welle herausgezogen werden, um kleinere Maßabweichungen auszugleichen. Bei einer solchen Montage sollte die Walzenkapsel zusätzlich gegen Verschieben gesichert werden.

Die Angabe 40mm bezieht sich auf die Schlüsselweite der 8-Kant Stahlwelle. Der Stahlstift besitzt einen Durchmesser von 9,8mm und ist für ein Kugellager mit 10mm Bohrung vorgesehen.

FAQ

Für welche Rollladenwelle ist die Walzenkapsel geeignet?

Sie ist für 40mm 8-Kant Stahlwellen vorgesehen.

Welchen Durchmesser hat der Stahlstift?

Der Stahlstift hat einen Durchmesser von 9,8mm.

Welche Einstecklängen stehen zur Auswahl?

Es gibt eine Standardausführung mit 80mm Einstecklänge und eine kurze Ausführung mit 45mm Einstecklänge.

Welches Kugellager passt?

Der Stahlstift Ø9,8mm ist für Mini-Kugellager mit 10mm Bohrung geeignet.

Kann die Walzenkapsel Maßabweichungen ausgleichen?

Die lange 80mm-Ausführung kann teilweise aus der Welle herausgezogen werden und dadurch kleinere Maßabweichungen ausgleichen. In diesem Fall sollte sie zusätzlich fixiert werden.
