elsner WS1000 Style-6, weiß Gebäudesteuerung für 6 Antriebe 230V #60202
Elsner WS1000 Style-6, weiß – Gebäudesteuerung für 6 Antriebe 230V

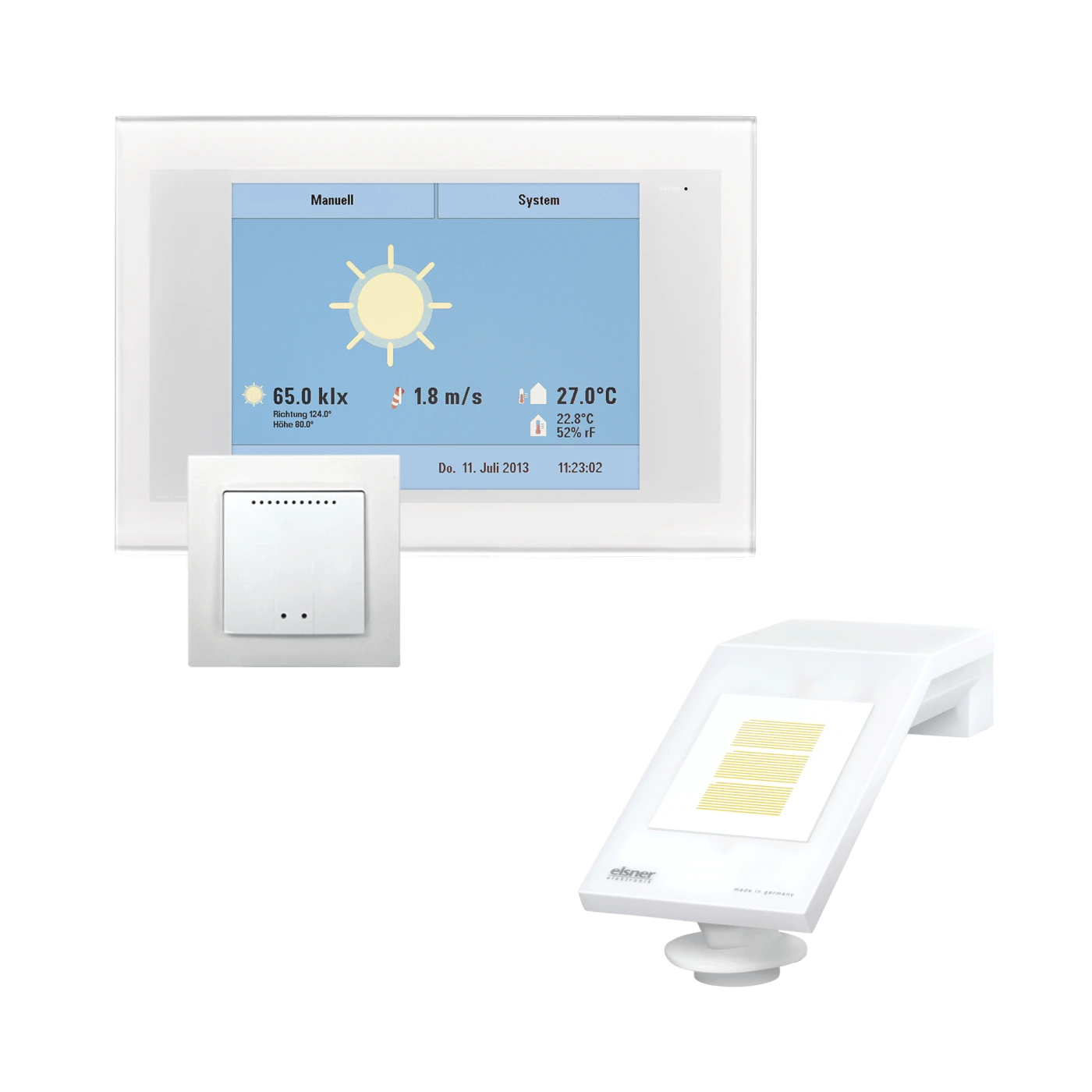

Die Elsner WS1000 Style-6 in Weiß/Grau (Art.-Nr. 60202) ist ein leistungsstarkes Gebäude- und Wintergartensteuerungssystem mit sechs direkten 230V-Antriebs-Ausgängen für Markisen, Jalousien, Rollläden, Fenster und Schiebetüren. Das großformatige Echtglas-Touch-Display (8,4 Zoll) ermöglicht komfortable Bedienung aller Antriebe. Im Lieferumfang sind neben der Zentraleinheit auch eine GPS-Wetterstation und ein Funk-Innenraumsensor WGTH-UP enthalten.
Funktionen
- 6 Antriebs-Ausgänge (230V) für Markisen, Jalousien, Rollläden, Fenster, Schiebetüren
- Echtglas-Touch-Display (8,4 Zoll), 9 mm Aufbautiefe
- Im Ruhemodus: animierte Wetteranzeige oder Display abdunkeln/abschalten
- Display-Sprache einstellbar: Deutsch, Englisch, Französisch, Italienisch
- Bilderrahmen-Funktion über SD-Karte
- 4 Multifunktions-Ausgänge: Heizung, Kühlung, Zuluft, Alarm, Licht, Dachrinnenheizung, Dimmer
- 4 Multifunktions-Eingänge: Bewegungsmelder, Rauchmelder, Klimamelder, Zu-Kontakt, Automatik-Reset
- Automatische Lamellenanpassung bei Jalousien nach Sonnenstand (GPS-Empfänger)
- Funktionen „Lamellenwendung" und „Tuchstraffung"
- 32 Funk-Kanäle (868 MHz)
- Anschluss für 10 externe Wandtaster
- Sicherheitsfunktionen: Bewegungsmelder schließt Fenster, Rauchalarm fährt Beschattung ein und startet Lüftung

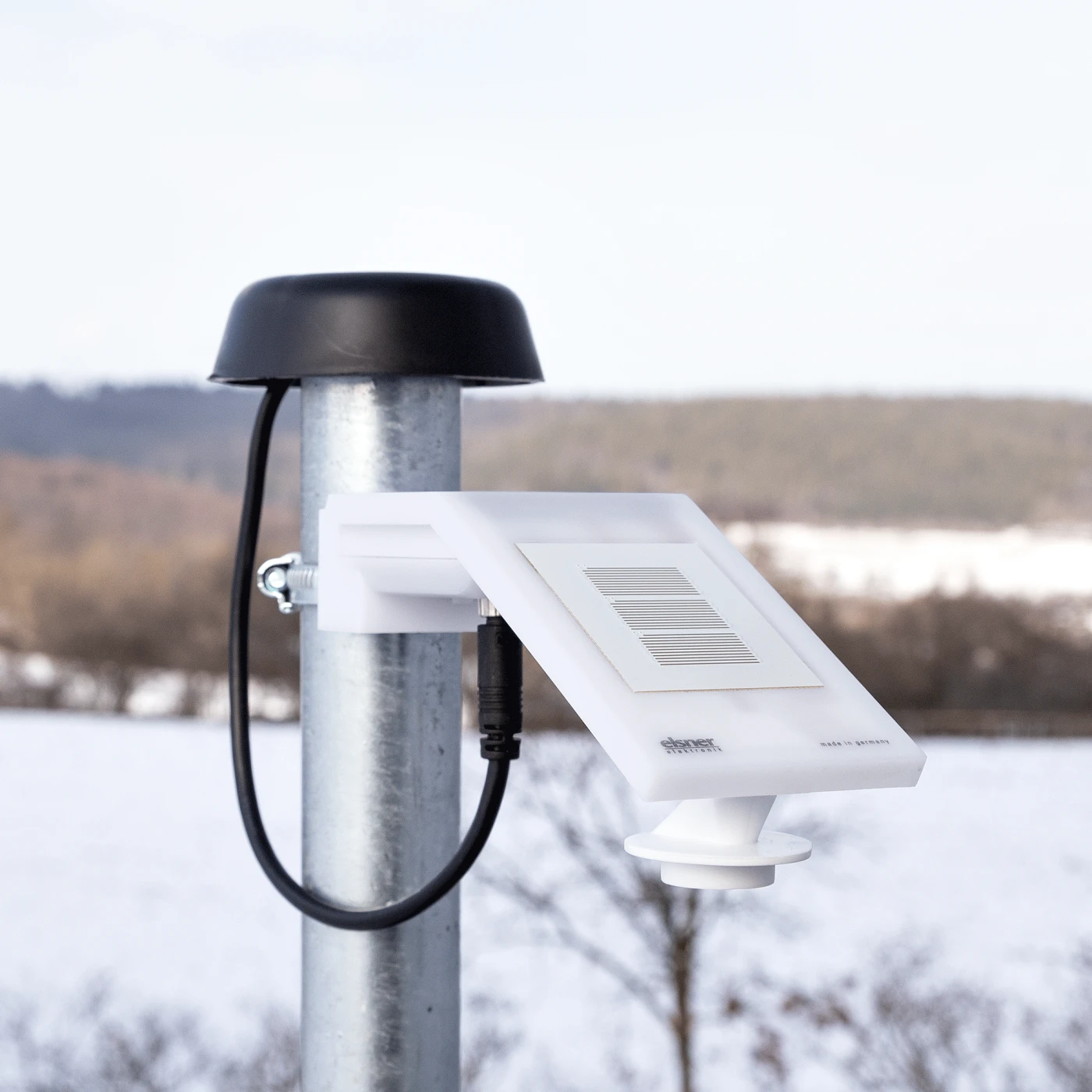

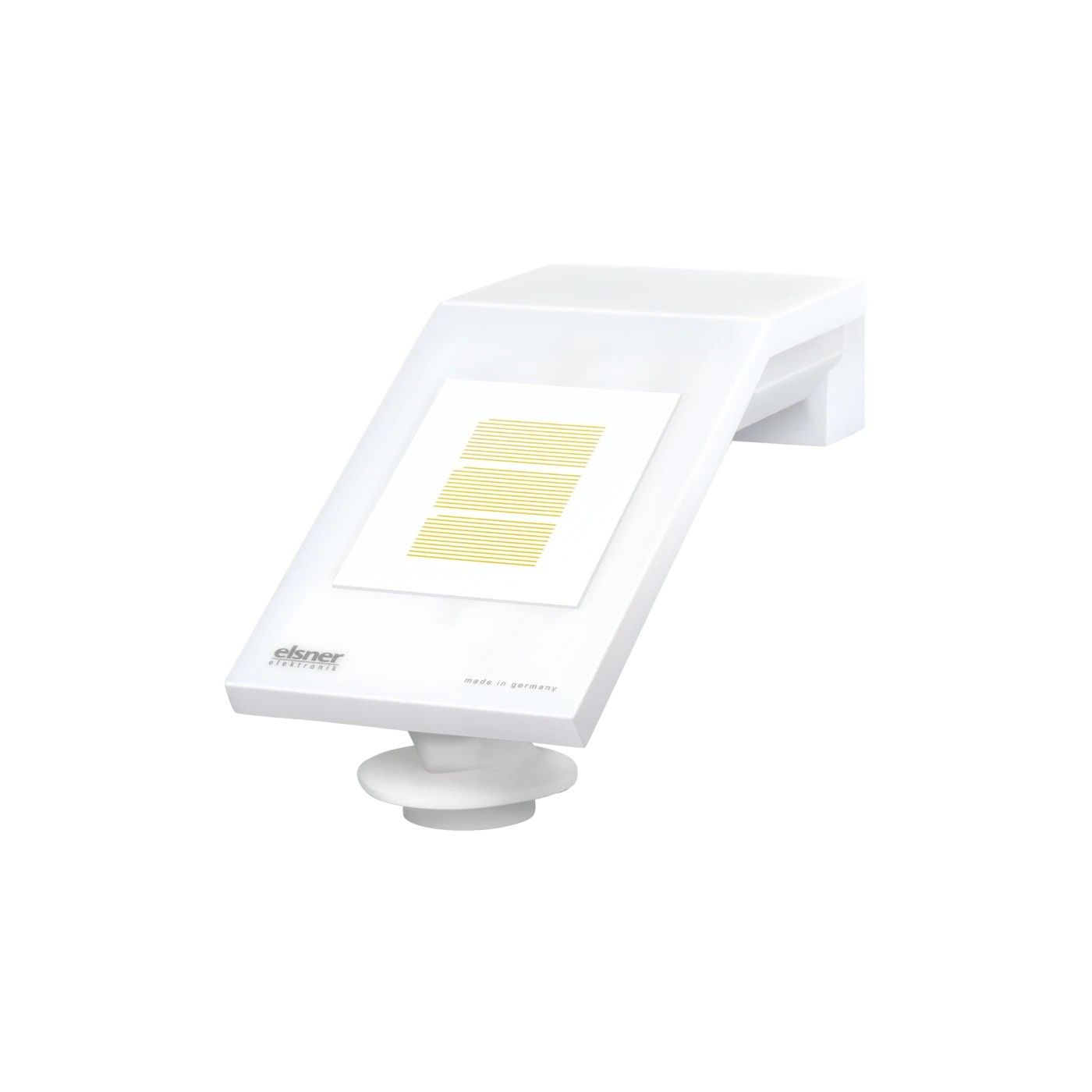

- GPS-Wetterstation: elektronische Windmessung, beheizter Niederschlagssensor, Helligkeit, Dämmerung, Temperatur

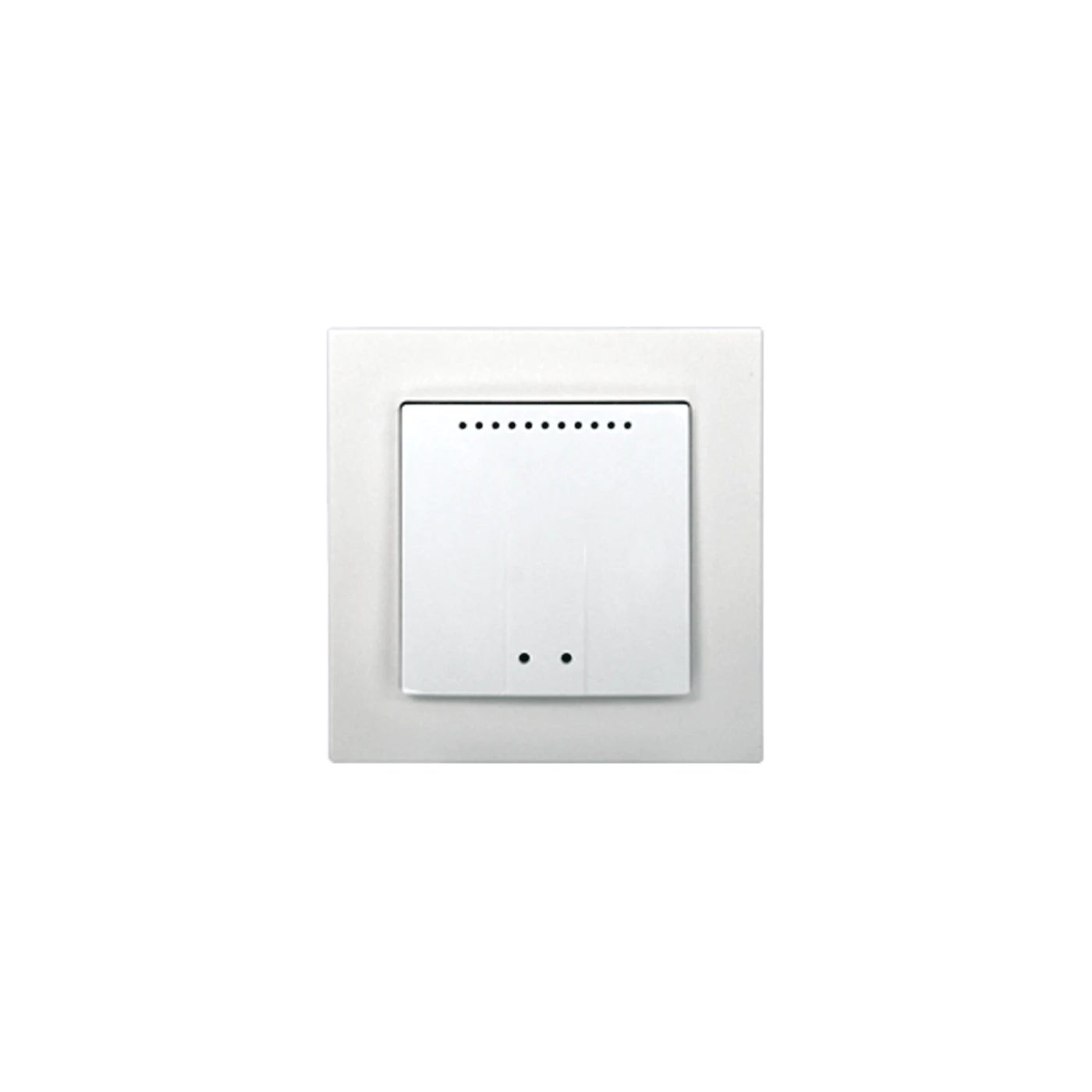

- Funk-Innenraumsensor WGTH-UP im Lieferumfang (55-mm-Schalterrahmen)
- Automatik-Resets separat je Antriebsgruppe aktivierbar
- Zugangscode-Schutz, individuelle Benennung aller Antriebe
- Integrierte Sicherung T10A H
Einsatzbereiche
Die WS1000 Style-6 eignet sich für Wohnhäuser, Wintergärten und Gewerbegebäude mit bis zu sechs unabhängig steuerbaren Antrieben – ideal für komplexe Fassaden mit verschiedenen Beschattungs- und Lüftungsantrieben auf mehreren Seiten.
Vorteile
- 6 unabhängige Antriebs-Ausgänge für komplexe Multiantrieb-Anwendungen
- Großformatiges 8,4-Zoll-Echtglas-Touch-Display
- Inkl. GPS-Wetterstation und Funk-Innenraumsensor
- Made in Germany – Elsner Elektronik GmbH, Ostelsheim
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Artikelnummer | 60202 |
| Gehäuse | Glas, Kunststoff |
| Farbe | Weiß/Grau |
| Anzahl Antriebs-Ausgänge | 6 × 230V |
| Schutzgrad | IP20 |
| Maße Displayfront (B × H) | 270 mm × 185 mm |
| Aufbautiefe Display | 9 mm |
| Maße Anschlusskasten (B × H × T) | 254 mm × 171 mm × 85 mm |
| Gesamtgewicht | ≈ 2,1 kg |
| Umgebungstemperatur | +5 … +40 °C |
| Umgebungsluftfeuchtigkeit (rF) | 0 … 95 % (nicht kondensierend) |
| Lagertemperatur | -25 … +70 °C |
| Überspannungskategorie | III |
| Schutzklasse | II |
| Verschmutzungsgrad | 2 |
| Funkfrequenz | 868,0 … 868,6 MHz |
| Sendeleistung Funk | max. 10 mW |
| Versorgungsspannung | 230 V AC / 50 Hz |
| Leistungsaufnahme | ≤ 20 W |
| Wetterstation – Versorgung | 24 V (SELV) |
| Wetterstation – Datenübertragung | Current Loop |
| Wetterstation – Anschlussleitung | 4 × 0,8 mm (2 Adern nicht belegt) |
| Wetterstation – Verlängerbar bis | 100 m |
| Kontaktspannung Eingänge | 12 V (SELV) |
| Kontaktstrom Eingänge | 0,6 mA |
| Summe Lasten 12V der 4 MF-Eingänge | 400 mA |
| Max. Leitungslänge Eingänge | 30 m |
| Geeignete Leitung | J-Y (St) Y 2×2×0,6 mm … ×0,8 mm |
| Leiterquerschnitt Eingänge/Wetterstation | 0,5 … 1,5 mm² |
| Abisolierlänge Eingänge | 7 mm |
| MF-Ausgänge – Schließer-Kontakt | Micro Contact (μ) |
| MF-Ausgänge – Potenzialfrei | ≤ 230 V AC / ≤ 30 V DC |
| MF-Ausgänge – Resistiv | 2 A |
| MF-Ausgänge – LEDi | 15 W |
| MF-Ausgänge – Elektronische Vorschaltgeräte | 36 W |
| Max. Motorlast je Antriebs-Ausgang | 500 VA (2,17 A) |
| Summe Antriebs-Ausgänge 1–5 + LF | 1000 VA (4,3 A) |
| Summe Antriebs-Ausgänge 6–10 + LF | 1000 VA (4,3 A) |
| Leiterquerschnitt Ausgänge | 1,0 … 2,5 mm² |
| Abisolierlänge Ausgänge | 7 mm |
| Integrierte Sicherung | T10A H (träge, 10 A, Ausschaltvermögen 1500 A) |
| Hersteller | Elsner Elektronik GmbH, Ostelsheim |
Häufige Fragen (FAQ)
Können die 6 Antriebs-Ausgänge vollständig unabhängig gesteuert werden?
Ja. Alle sechs Ausgänge sind vollständig unabhängig konfigurierbar – mit eigenen Automatik-Resets, Lamellenwinkeln, Benennungen und Zeitprogrammen.
Gibt es eine Variante mit noch mehr Ausgängen?
Ja. Die WS1000 Style-8 (Art.-Nr. 60203) bietet acht Ausgänge, die WS1000 Style-10 (Art.-Nr. 60204) zehn Ausgänge.
Passendes Zubehör
- WS1000 Style-4, weiß (Art.-Nr. 60201) – für 4 Antriebe
- WS1000 Style-8, weiß (Art.-Nr. 60203) – für 8 Antriebe
- P04i-Verteiler – Wetterdaten-Verteiler
Weitere Informationen beim Hersteller: Elsner Elektronik – WS1000 Style
