elsner WS1000 Style-6, schwarz Gebäudesteuerung für 6 Antriebe 230V #60207
Elsner WS1000 Style-6 schwarz – Zentrale Gebäudesteuerung für 6 Antriebe 230V
Die Elsner WS1000 Style-6 in Schwarz (Art.-Nr. 60207) ist eine zentrale Gebäudesteuerung für bis zu 6 motorische Antriebe mit 230 V. Das System steuert automatisch Beschattung, Belüftung, Heizung, Klimatisierung und Beleuchtung – abhängig von Wetter und Raumklima. Die Bedienung erfolgt über ein elegantes Echtglas-Touch-Display (8,4 Zoll) in Dunkelgrau/Schwarz.

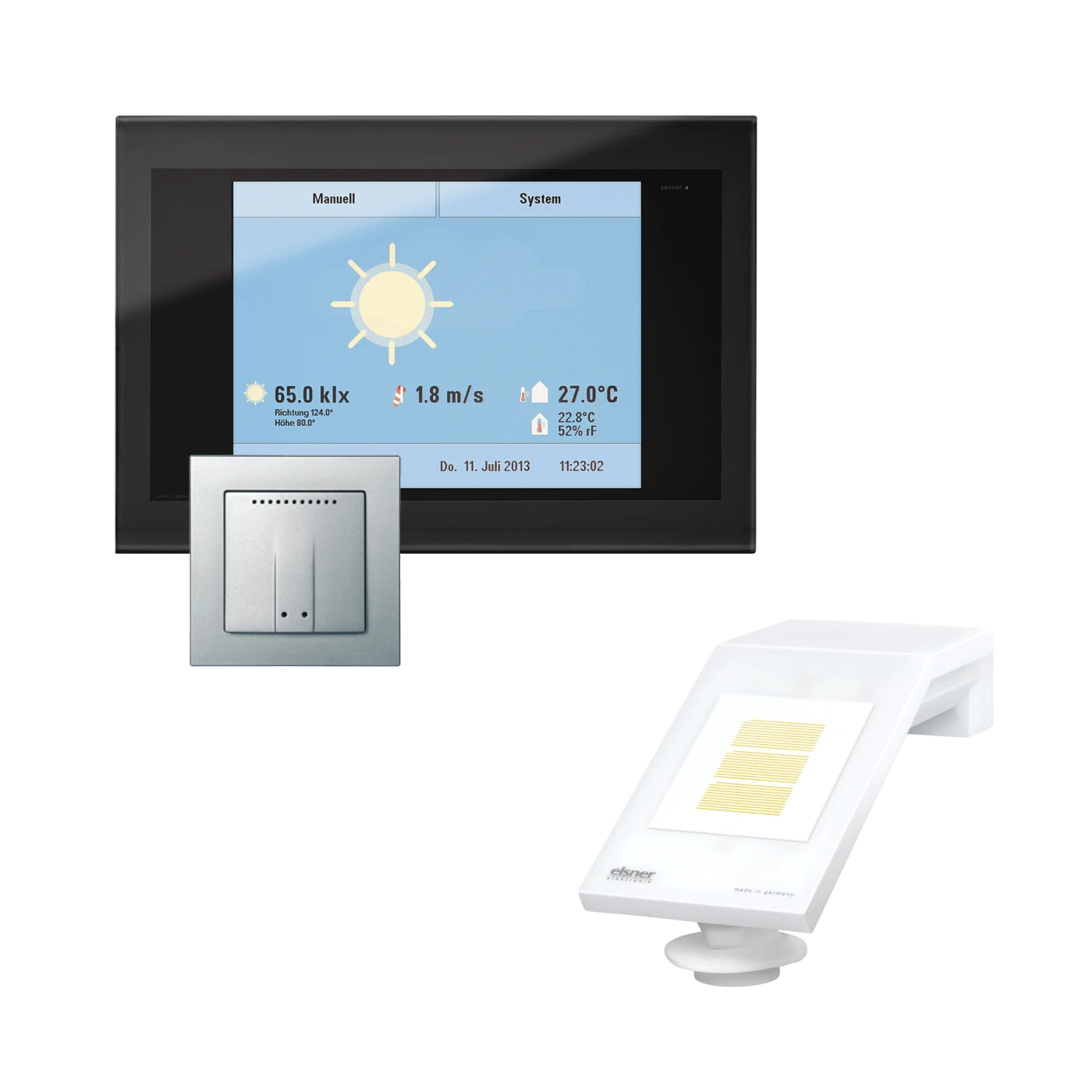

Die WS1000 Style wird als Komplett-Set geliefert: Zentrale, Wetterstation (Wind, Niederschlag, Temperatur, Helligkeit, GPS) und Funk-Innenraumsensor WGTH-UP (Temperatur, Luftfeuchtigkeit) sind im Lieferumfang enthalten. Durch Installation mehrerer Sensoren kann das Raumklima einzelner Zimmer separat geregelt werden.
Die automatische Lamellenanpassung bei Jalousien errechnet den Sonnenstand aus Standort, Datum und Uhrzeit per GPS und sorgt dafür, dass stets so viel Licht wie möglich in den Raum gelangt – ohne direkte Sonneneinstrahlung.
Wichtige Funktionen auf einen Blick
- Echtglas-Touch-Display (8,4 Zoll), extrem flache Bauweise (9 mm Aufbautiefe)
- 6 Antriebs-Ausgänge für 230-V-Antriebe: Markisen, Jalousien, Rollläden, Fenster, Schiebetüren
- Automatische Lamellenanpassung bei Jalousien durch GPS-gestützte Sonnenstandsberechnung
- 4 Multifunktions-Ausgänge für Heizung, Kühlung, Licht, Dachrinnenheizung oder Dimmer
- 4 Multifunktions-Eingänge für Bewegungsmelder, Rauchmelder, Klimamelder oder Zu-Kontakt
- 32 Funk-Kanäle für Innenraumsensoren WGTH-UP, RF-Relais, RF-MSG, Fernbedienung Remo 8
- Anschluss für bis zu 10 externe Wandtaster
- Rauchalarm fährt Beschattungen ein; Bewegungsmelder-Alarm schließt Fenster automatisch
- Bilderrahmen-Funktion (SD-Karte), Display-Sprache wählbar (DE, EN, FR, IT)
- Einstellmenü durch Zugangscode schützbar; Automatik-Resets individuell konfigurierbar
Typische Einsatzbereiche
- Zentrale Gebäudesteuerung in Einfamilienhäusern mit mehreren Sonnenschutzanlagen
- Vollautomatische Steuerung in Wintergärten und Terrassen mit bis zu 6 Antrieben
- Büro- und Gewerbegebäude mit Beschattungs- und Lüftungsautomatik
- Anlagen mit Gruppensteuerung mehrerer Antriebe über Motorsteuergeräte IMSG 230
Vorteile der Elsner WS1000 Style-6 schwarz
- Komplett-Set inklusive Wetterstation und Innenraumsensor – sofort einsatzbereit
- Stilvolles Glasdesign in Dunkelgrau/Schwarz – modern und zeitlos
- Vollautomatischer Betrieb spart Energie und steigert Komfort dauerhaft
- Flexible Erweiterung durch 32 Funk-Kanäle für weitere Sensoren und Aktoren
- Made in Germany – Elsner Elektronik GmbH, Ostelsheim
Häufige Fragen zur Elsner WS1000 Style-6 schwarz
Wie viele Antriebe steuert die WS1000 Style-6 schwarz?
Das Modell 60207 steuert bis zu 6 Antriebe mit 230 V – ideal für Häuser mit mehreren Sonnenschutz- und Lüftungsanlagen.
Gibt es die WS1000 Style-6 auch in Weiß?
Ja, das technisch identische Modell in Weiß/Grau ist unter der Artikelnummer 60202 erhältlich.
Kann ich mehrere Innenraumsensoren installieren?
Ja. Durch die Installation mehrerer Funk-Innenraumsensoren WGTH-UP können einzelne Räume separat geregelt werden.
Unterstützt die WS1000 Style eine App-Steuerung?
Die WS1000 Style unterstützt keine WLAN-App-Steuerung. Für App-Bedienung per Smartphone empfehlen wir die Elsner WS1000 Connect-Serie.
Weitere Informationen
Elsner Elektronik GmbH
Sohlengrund 16
75395 Ostelsheim
Deutschland
Herstellerseite: Elsner WS1000 Style
Made in Germany
- Zentrale Steuerungs- und Bedieneinheit mit Echtglas-Touch-Display (8,4 Zoll), Anschlusskasten und Montagezubehör

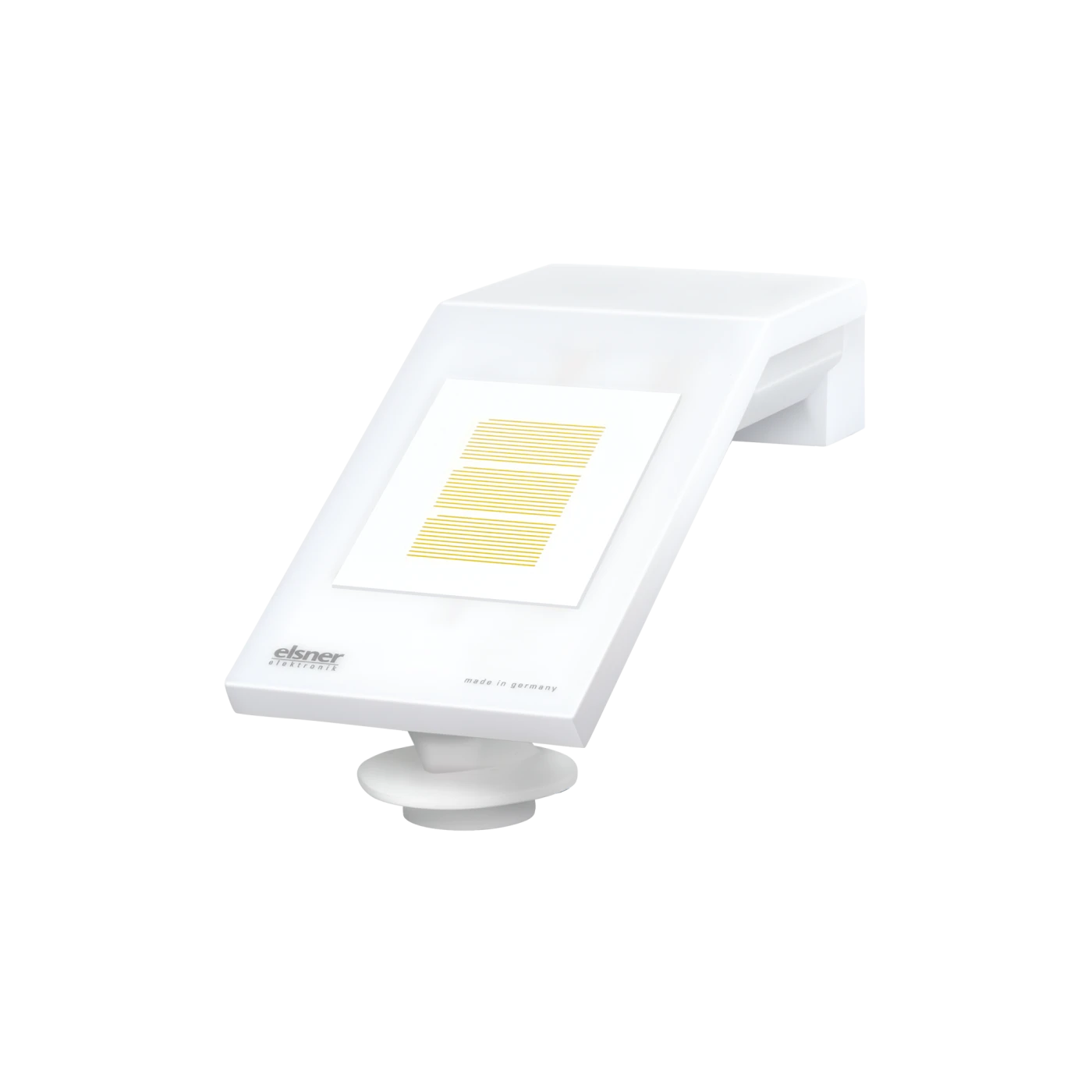

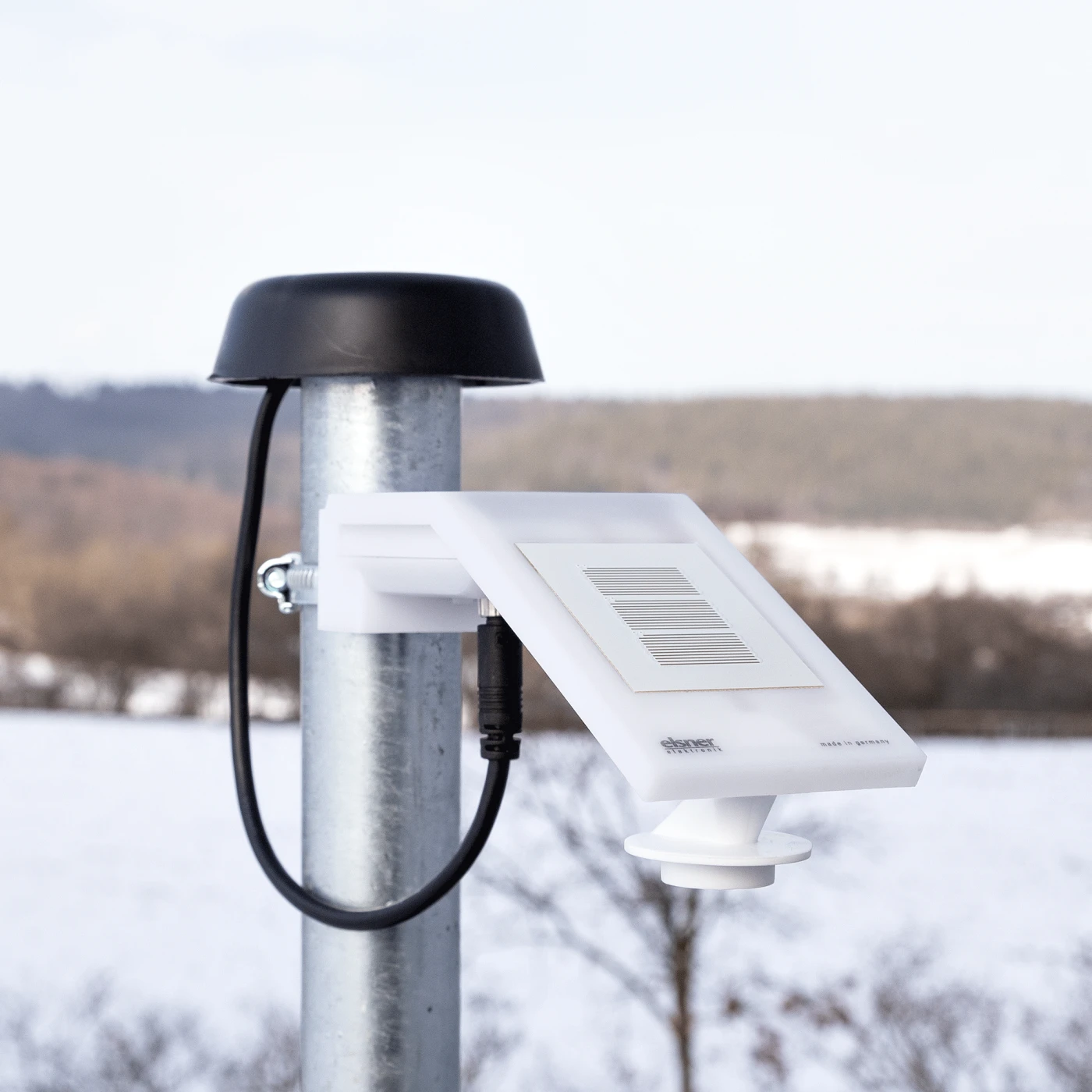

- Wetterstation zur Erfassung von Windgeschwindigkeit, Niederschlag, Temperatur und Helligkeit; mit GPS-Empfänger für Sonnenstandsberechnung; mit Anschlusszubehör

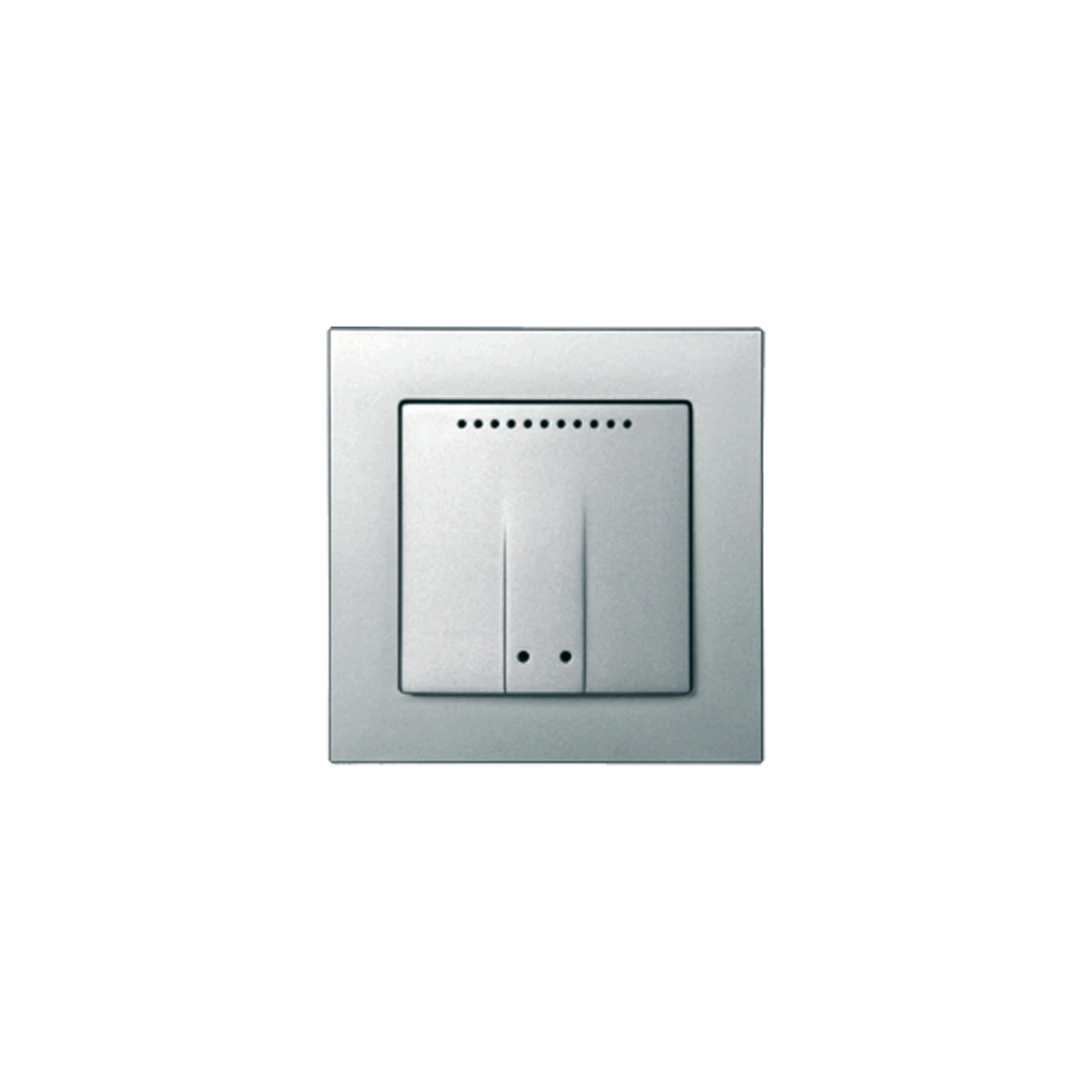

- Funk-Innenraumsensor WGTH-UP zur Messung von Temperatur und Luftfeuchtigkeit; mit Rahmen für 55-mm-Schalterrahmen
- Datenblatt mit Installationsanleitung (Deutsch, Englisch, Französisch, Italienisch)
- Handbuch (Deutsch, Englisch, Französisch, Italienisch) als Download
- 6 Antriebs-Ausgänge für 230-V-Antriebe (Markisen, Jalousien, Rollläden, Fenster, Schiebetüren); Anschluss mehrerer Antriebe als Gruppe über Motorsteuergeräte IMSG 230 möglich
- Automatische Lamellenanpassung bei Jalousien: Lamellen werden entsprechend der GPS-berechneten Sonnenhöhe nachgeführt
- Funktionen „Lamellenwendung" für Jalousien und „Tuchstraffung" für Markisen
- 4 Multifunktions-Ausgänge für Heizung, Kühlung, Zuluft, Alarmeinrichtungen, Licht, Dachrinnenheizung oder Dimmer
- 4 Multifunktions-Eingänge für Bewegungsmelder, Rauchmelder, Klimamelder, Zu-Kontakt oder Impuls für Automatik-Reset
- Bewegungsmelder-Alarm schließt Fenster automatisch; Rauchalarm fährt Beschattungen ein und startet Lüftung
- 32 Funk-Kanäle für Innenraumsensoren WGTH-UP, Elsner Lüftungsgeräte, RF-Relais, RF-MSG, Fernbedienung Remo 8
- Anschluss für bis zu 10 externe Wandtaster
- Alle Antriebe und Geräte individuell benennbar
- Automatik-Resets nach manueller Bedienung: Zeitspanne oder fester Zeitpunkt einstellbar, je Antriebsgruppe separat aktivierbar
- Einstellmenü durch Zugangscode schützbar
- Bilderrahmen-Funktion über SD-Karte; Ruhemodus mit animierter Wetterdarstellung oder Abschaltung
- Display-Sprache einstellbar: Deutsch, Englisch, Französisch, Italienisch
Produktinformationen
| Produkt | Elsner WS1000 Style-6 Gebäudesteuerung schwarz |
| Hersteller | Elsner Elektronik GmbH |
| Produktbezeichnung | WS1000 Style-6 |
| Art.-Nr. | 60207 |
| EAN | 4051996602071 |
Allgemein
| Gehäuse | Glas, Kunststoff |
| Farbe | Dunkelgrau/Schwarz |
| Schutzgrad | IP20 |
| Maße Displayfront (B × H) | 270 mm × 185 mm |
| Aufbautiefe | 9 mm |
| Maße Anschlusskasten (B × H × T) | 254 mm × 171 mm × 85 mm |
| Gesamtgewicht | ca. 2,1 kg |
| Umgebungstemperatur | +5 … +40 °C |
| Umgebungsluftfeuchtigkeit (rF), nicht kondensierend | 0 … 95 % |
| Lagertemperatur | -25 … +70 °C |
| Überspannungskategorie | III |
| Schutzklasse | II |
| Verschmutzungsgrad | 2 |
Funk
| Frequenzbereich | 868,0 … 868,6 MHz |
| Sendeleistung | max. 10 mW |
Versorgung
| Spannung | 230 V AC / 50 Hz |
| Leistungsaufnahme | ≤ 20 W |
Wetterstation
| Versorgung | 24 V (SELV) |
| Datenübertragung | Current Loop |
| Anschlussleitung (2 Adern nicht belegt) | 4 × 0,8 mm |
| Verlängerbar bis | 100 m |
Eingänge
| Kontaktspannung | 12 V (SELV) |
| Kontaktstrom | 0,6 mA |
| Summe der Lasten an 12 V der 4 MF-Eingänge | 400 mA |
| Maximale Leitungslänge | 30 m |
| Geeignete Leitung | J-Y (St) Y 2×2×0,6 mm … ×0,8 mm |
| Leiterquerschnitt Eingänge und Wetterstation, starr/flexibel | 0,5 … 1,5 mm² |
| Abisolierlänge | 7 mm |
Multifunktionsausgänge
| Schließer-Kontakt | Micro Contact (µ) |
| Potenzialfrei | ≤ 230 V AC / ≤ 30 V DC |
| Resistiv | 2 A |
| LEDi (LED-Leuchtmittel mit integriertem Vorschaltgerät) | 15 W |
| Elektronische Vorschaltgeräte | 36 W |
Antriebs-Ausgänge
| Schließer-Kontakt | Micro Contact (µ) |
| Maximale Motorlast an einem Antriebs-Ausgang | 500 VA (2,17 A) |
| Summe der Lasten Antriebs-Ausgänge M1–5 | 1000 VA (4,3 A) |
| Leiterquerschnitt starr/flexibel | 1,0 … 2,5 mm² |
| Abisolierlänge | 7 mm |
| Integrierte Sicherung | T10A H, Ausschaltvermögen 1500 A, träge |
Elsner Elektronik GmbH
Sohlengrund 16
75395 Ostelsheim
Deutschland
Herstellerseite: Elsner WS1000 Style
Made in Germany
