elsner WS1000 Style-10, weiß Gebäudesteuerung für 10 Antriebe 230V #60204
Elsner WS1000 Style-10 weiß – Zentrale Gebäudesteuerung für 10 Antriebe 230V
Die Elsner WS1000 Style-10 in Weiß (Art.-Nr. 60204) ist eine vollständige zentrale Gebäudesteuerung für bis zu 10 motorische Antriebe mit 230 V. Das System steuert automatisch Beschattung, Belüftung, Heizung, Klimatisierung und Beleuchtung – abhängig von Wetter und Raumklima. Die Bedienung erfolgt über ein elegantes Echtglas-Touch-Display (8,4 Zoll) in Weiß/Grau.
Die WS1000 Style wird als Komplett-Set geliefert: Die Zentrale übernimmt Steuerung und Bedienung, die beiliegende Wetterstation erfasst Wind, Niederschlag, Temperatur und Helligkeit, der enthaltene Funk-Innenraumsensor WGTH-UP misst Raumtemperatur und Luftfeuchtigkeit. Alle Sensorwerte sind Grundlage der vollautomatischen Steuerung.
Besonders komfortabel: Im Ruhemodus zeigt das Display wahlweise aktuelle Wetterdaten animiert an oder wird abgedunkelt – energiesparend und raumästhetisch. Die automatische Lamellenanpassung bei Jalousien errechnet den Sonnenstand aus Standort, Datum und Uhrzeit per GPS und optimiert stets den Lichteinfall.
Wichtige Funktionen auf einen Blick
- Echtglas-Touch-Display (8,4 Zoll), extrem flache Bauweise (9 mm Aufbautiefe)
- 10 Antriebs-Ausgänge für 230-V-Antriebe: Markisen, Jalousien, Rollläden, Fenster, Schiebetüren
- Automatische Lamellenanpassung bei Jalousien durch GPS-gestützte Sonnenstandsberechnung
- 4 Multifunktions-Ausgänge für Heizung, Kühlung, Licht, Dachrinnenheizung oder Dimmer
- 4 Multifunktions-Eingänge für Bewegungsmelder, Rauchmelder, Klimamelder oder Zu-Kontakt
- 32 Funk-Kanäle für Innenraumsensoren WGTH-UP, RF-Relais, RF-MSG, Fernbedienung Remo 8
- Anschluss für bis zu 10 externe Wandtaster
- Rauchalarm fährt Beschattungen ein; Bewegungsmelder-Alarm schließt Fenster automatisch
- Bilderrahmen-Funktion (SD-Karte), Display-Sprache wählbar (DE, EN, FR, IT)
- Einstellmenü durch Zugangscode schützbar; Automatik-Resets individuell konfigurierbar
Typische Einsatzbereiche
- Zentrale Gebäudesteuerung in Einfamilienhäusern und Mehrfamilienhäusern
- Vollautomatische Steuerung in Wintergärten und Terrassen
- Büro- und Gewerbegebäude mit Beschattungs-, Lüftungs- und Lichtautomatik
- Objekte mit zentraler Steuerung von Jalousien, Rollläden, Markisen und Fenstern
- Anlagen mit Gruppensteuerung mehrerer Antriebe über Motorsteuergeräte IMSG 230
Vorteile der Elsner WS1000 Style-10 weiß
- Komplett-Set inklusive Wetterstation und Innenraumsensor – sofort einsatzbereit
- Elegantes Glasdesign in Weiß/Grau – nahtlose Integration in moderne Innenausstattung
- Vollautomatischer Betrieb spart Energie und steigert Komfort dauerhaft
- Flexible Erweiterung durch 32 Funk-Kanäle für weitere Sensoren und Aktoren
- Made in Germany – Elsner Elektronik GmbH, Ostelsheim
Häufige Fragen zur Elsner WS1000 Style-10 weiß
Wie viele Antriebe steuert die WS1000 Style-10?
Das Modell 60204 steuert bis zu 10 Antriebe mit 230 V – für Markisen, Jalousien, Rollläden, Fenster und Schiebetüren. Mehrere Antriebe können als Gruppe über Motorsteuergeräte IMSG 230 zusammengefasst werden.
Ist eine Fernbedienung möglich?
Ja, alle Antriebe können mit der Elsner Funk-Fernbedienung Remo 8 (separat erhältlich) manuell bedient werden.
Gibt es die WS1000 Style-10 auch in Schwarz?
Ja, das technisch identische Modell in Dunkelgrau/Schwarz ist unter der Artikelnummer 60209 erhältlich.
Unterstützt die WS1000 Style eine App-Steuerung?
Die WS1000 Style unterstützt keine WLAN-App-Steuerung. Für App-Bedienung per Smartphone empfehlen wir die Elsner WS1000 Connect-Serie.
Weitere Informationen
Elsner Elektronik GmbH
Sohlengrund 16
75395 Ostelsheim
Deutschland
Herstellerseite: Elsner WS1000 Style
Made in Germany

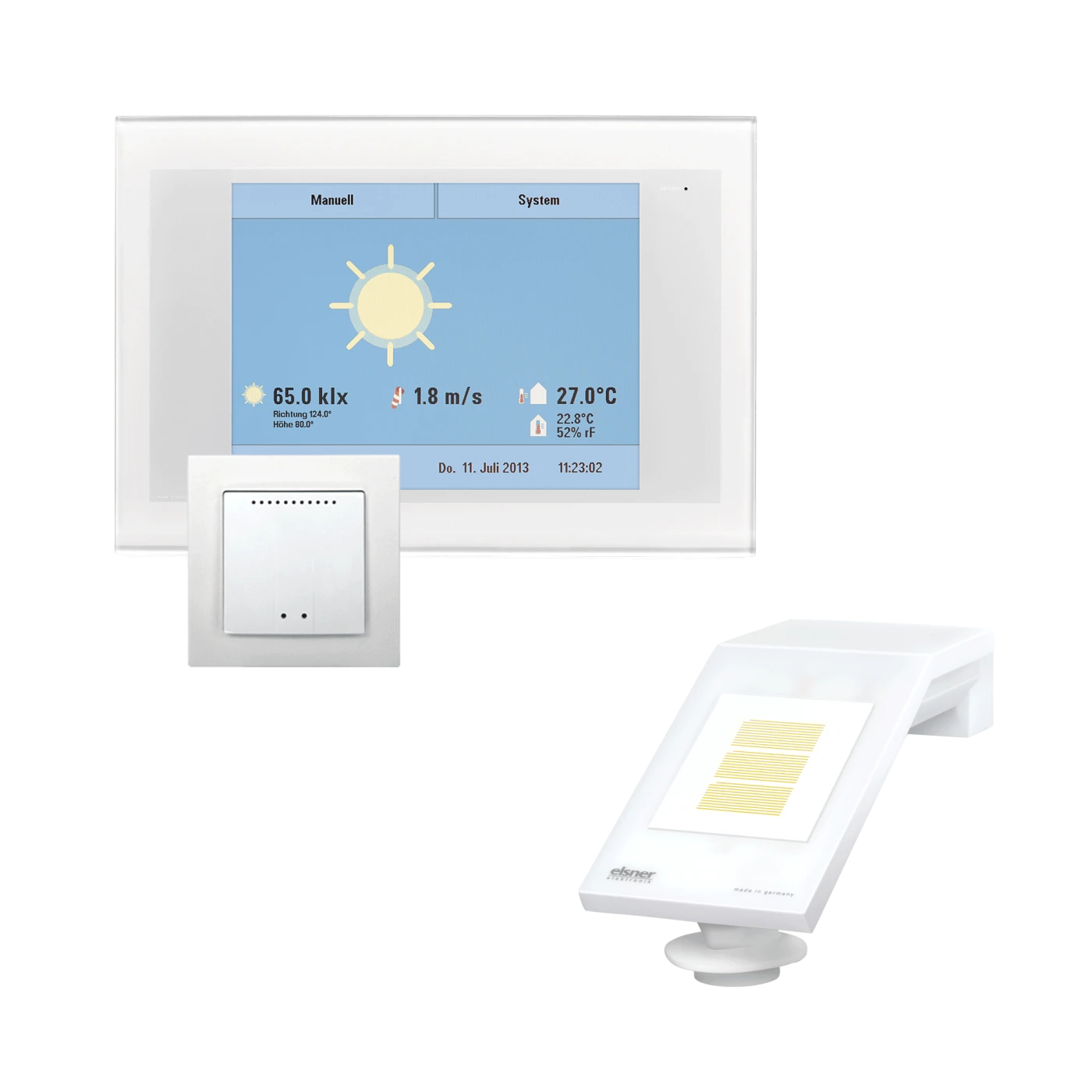

- Zentrale Steuerungs- und Bedieneinheit mit Echtglas-Touch-Display (8,4 Zoll), Anschlusskasten und Montagezubehör

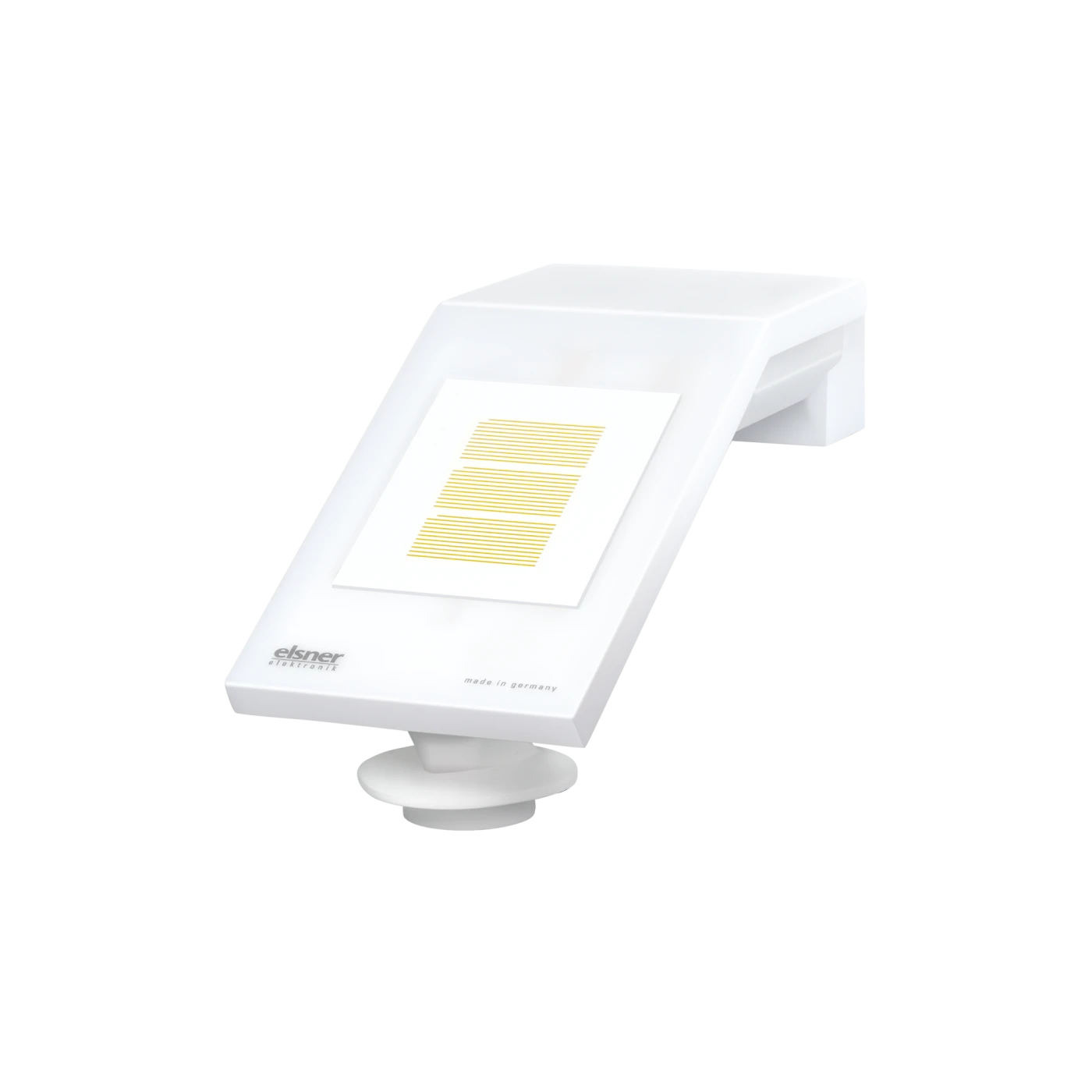

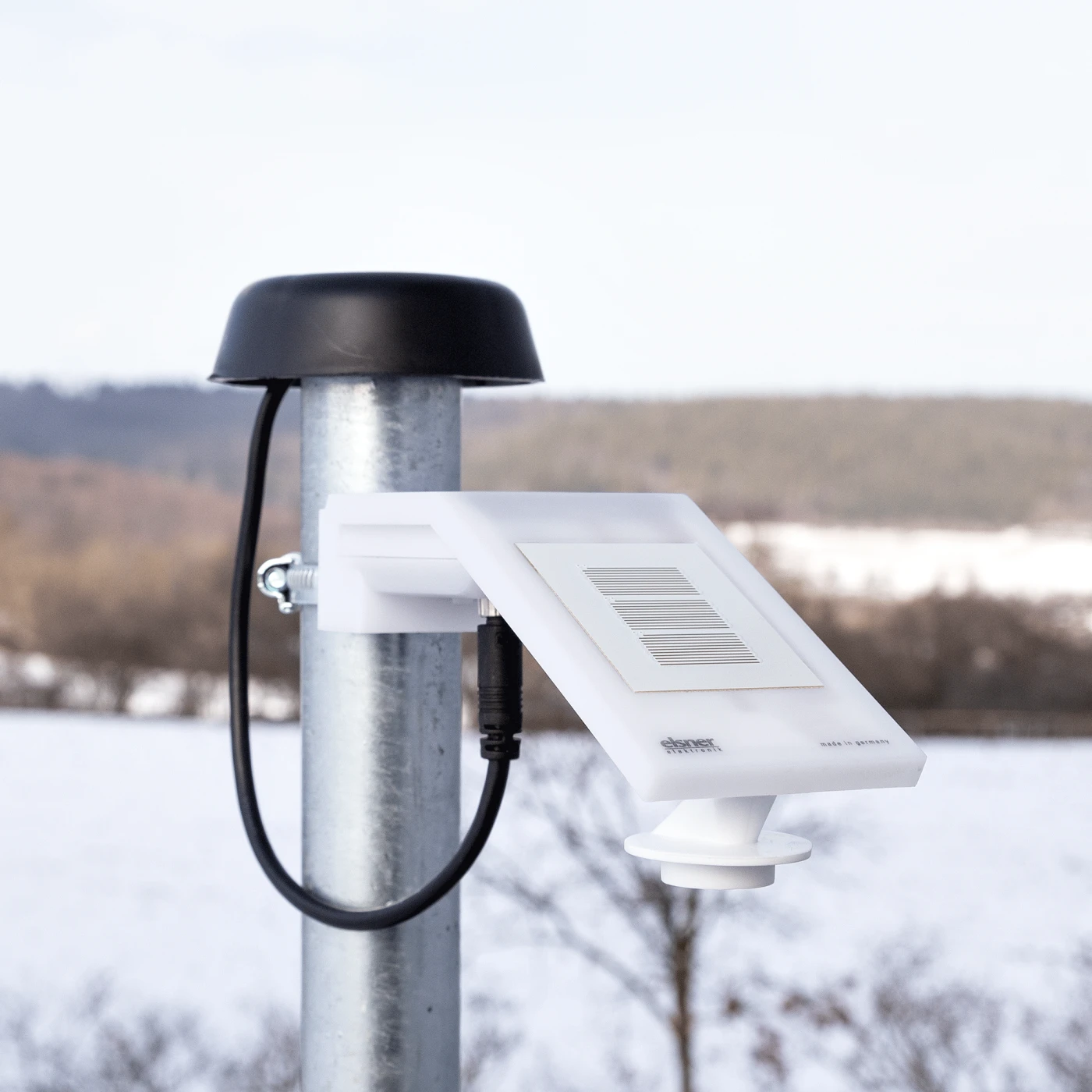

- Wetterstation zur Erfassung von Windgeschwindigkeit, Niederschlag, Temperatur und Helligkeit; mit GPS-Empfänger für Sonnenstandsberechnung; mit Anschlusszubehör

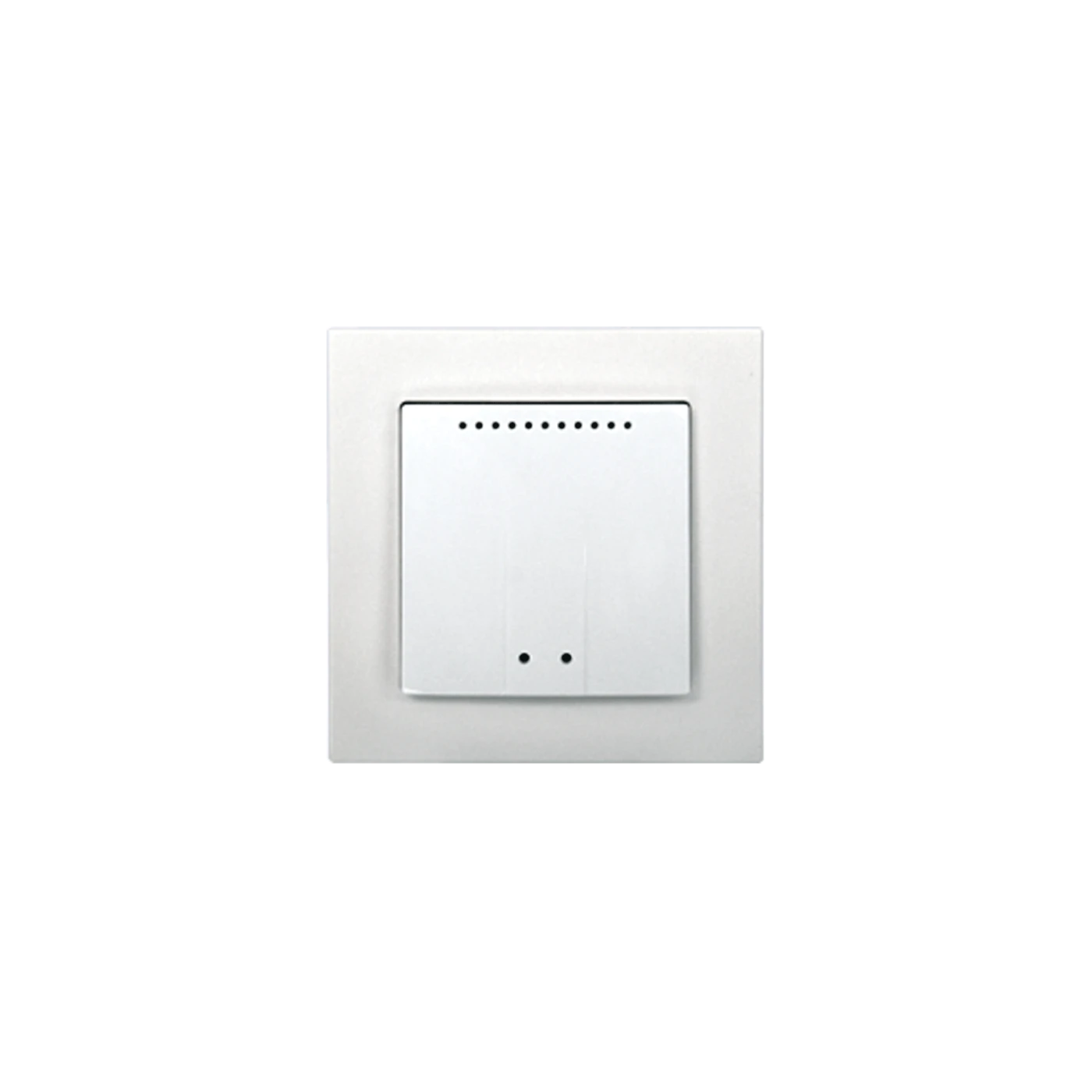

- Funk-Innenraumsensor WGTH-UP zur Messung von Temperatur und Luftfeuchtigkeit; mit Rahmen für 55-mm-Schalterrahmen
- Datenblatt mit Installationsanleitung (Deutsch, Englisch, Französisch, Italienisch)
- Handbuch (Deutsch, Englisch, Französisch, Italienisch) als Download
- 10 Antriebs-Ausgänge für 230-V-Antriebe (Markisen, Jalousien, Rollläden, Fenster, Schiebetüren); Anschluss mehrerer Antriebe als Gruppe über Motorsteuergeräte IMSG 230 möglich
- Automatische Lamellenanpassung bei Jalousien: Lamellen werden entsprechend der GPS-berechneten Sonnenhöhe nachgeführt
- Funktionen „Lamellenwendung" für Jalousien und „Tuchstraffung" für Markisen
- 4 Multifunktions-Ausgänge für Heizung, Kühlung, Zuluft, Alarmeinrichtungen, Licht, Dachrinnenheizung oder Dimmer
- 4 Multifunktions-Eingänge für Bewegungsmelder, Rauchmelder, Klimamelder, Zu-Kontakt oder Impuls für Automatik-Reset
- Bewegungsmelder-Alarm schließt Fenster automatisch; Rauchalarm fährt Beschattungen ein und startet Lüftung
- 32 Funk-Kanäle für Innenraumsensoren WGTH-UP, Elsner Lüftungsgeräte, RF-Relais, RF-MSG, Fernbedienung Remo 8
- Anschluss für bis zu 10 externe Wandtaster
- Alle Antriebe und Geräte individuell benennbar (z. B. „Jalousie Ost")
- Automatik-Resets nach manueller Bedienung: Zeitspanne oder fester Zeitpunkt einstellbar, je Antriebsgruppe separat aktivierbar
- Einstellmenü durch Zugangscode schützbar
- Bilderrahmen-Funktion über SD-Karte; Ruhemodus mit animierter Wetterdarstellung oder Abschaltung
- Display-Sprache einstellbar: Deutsch, Englisch, Französisch, Italienisch
Produktinformationen
| Produkt | Elsner WS1000 Style-10 Gebäudesteuerung weiß |
| Hersteller | Elsner Elektronik GmbH |
| Produktbezeichnung | WS1000 Style-10 |
| Art.-Nr. | 60204 |
| EAN | 4051996602040 |
Allgemein
| Gehäuse | Glas, Kunststoff |
| Farbe | Weiß/Grau |
| Schutzgrad | IP20 |
| Maße Displayfront (B × H) | 270 mm × 185 mm |
| Aufbautiefe | 9 mm |
| Maße Anschlusskasten (B × H × T) | 254 mm × 171 mm × 85 mm |
| Gesamtgewicht | ca. 2,1 kg |
| Umgebungstemperatur | +5 … +40 °C |
| Umgebungsluftfeuchtigkeit (rF), nicht kondensierend | 0 … 95 % |
| Lagertemperatur | -25 … +70 °C |
| Überspannungskategorie | III |
| Schutzklasse | II |
| Verschmutzungsgrad | 2 |
Funk
| Frequenzbereich | 868,0 … 868,6 MHz |
| Sendeleistung | max. 10 mW |
Versorgung
| Spannung | 230 V AC / 50 Hz |
| Leistungsaufnahme | ≤ 20 W |
Wetterstation
| Versorgung | 24 V (SELV) |
| Datenübertragung | Current Loop |
| Anschlussleitung (2 Adern nicht belegt) | 4 × 0,8 mm |
| Verlängerbar bis | 100 m |
Eingänge
| Kontaktspannung | 12 V (SELV) |
| Kontaktstrom | 0,6 mA |
| Summe der Lasten an 12 V der 4 MF-Eingänge | 400 mA |
| Maximale Leitungslänge | 30 m |
| Geeignete Leitung | J-Y (St) Y 2×2×0,6 mm … ×0,8 mm |
| Leiterquerschnitt Eingänge und Wetterstation, starr/flexibel | 0,5 … 1,5 mm² |
| Abisolierlänge | 7 mm |
Multifunktionsausgänge
| Schließer-Kontakt | Micro Contact (µ) |
| Potenzialfrei | ≤ 230 V AC / ≤ 30 V DC |
| Resistiv | 2 A |
| LEDi (LED-Leuchtmittel mit integriertem Vorschaltgerät) | 15 W |
| Elektronische Vorschaltgeräte | 36 W |
Antriebs-Ausgänge
| Schließer-Kontakt | Micro Contact (µ) |
| Maximale Motorlast an einem Antriebs-Ausgang | 500 VA (2,17 A) |
| Summe der Lasten Antriebs-Ausgänge M1–5 | 1000 VA (4,3 A) |
| Summe der Lasten Antriebs-Ausgänge M6–10 | 1000 VA (4,3 A) |
| Leiterquerschnitt starr/flexibel | 1,0 … 2,5 mm² |
| Abisolierlänge | 7 mm |
| Integrierte Sicherung | T10A H, Ausschaltvermögen 1500 A, träge |
Elsner Elektronik GmbH
Sohlengrund 16
75395 Ostelsheim
Deutschland
Herstellerseite: Elsner WS1000 Style
Made in Germany
