elsner WS1000 Connect-6 Gebäudesteuerung für 6 Antriebe 230V #60242
Elsner WS1000 Connect-6 – Smart-Home-Zentrale für 6 Antriebe 230V mit WLAN & App
Das Elsner WS1000 Connect-6 (Art.-Nr. 60242) steuert bis zu 6 motorische Antriebe mit 230 V zentral und vollautomatisch. Die Steuerung kombiniert kabelgebundene Anschlüsse mit Elsner RF Funk-Kanälen und ermöglicht dank integriertem WLAN die Bedienung per Smartphone-App (Android & iOS) – lokal und aus der Ferne.

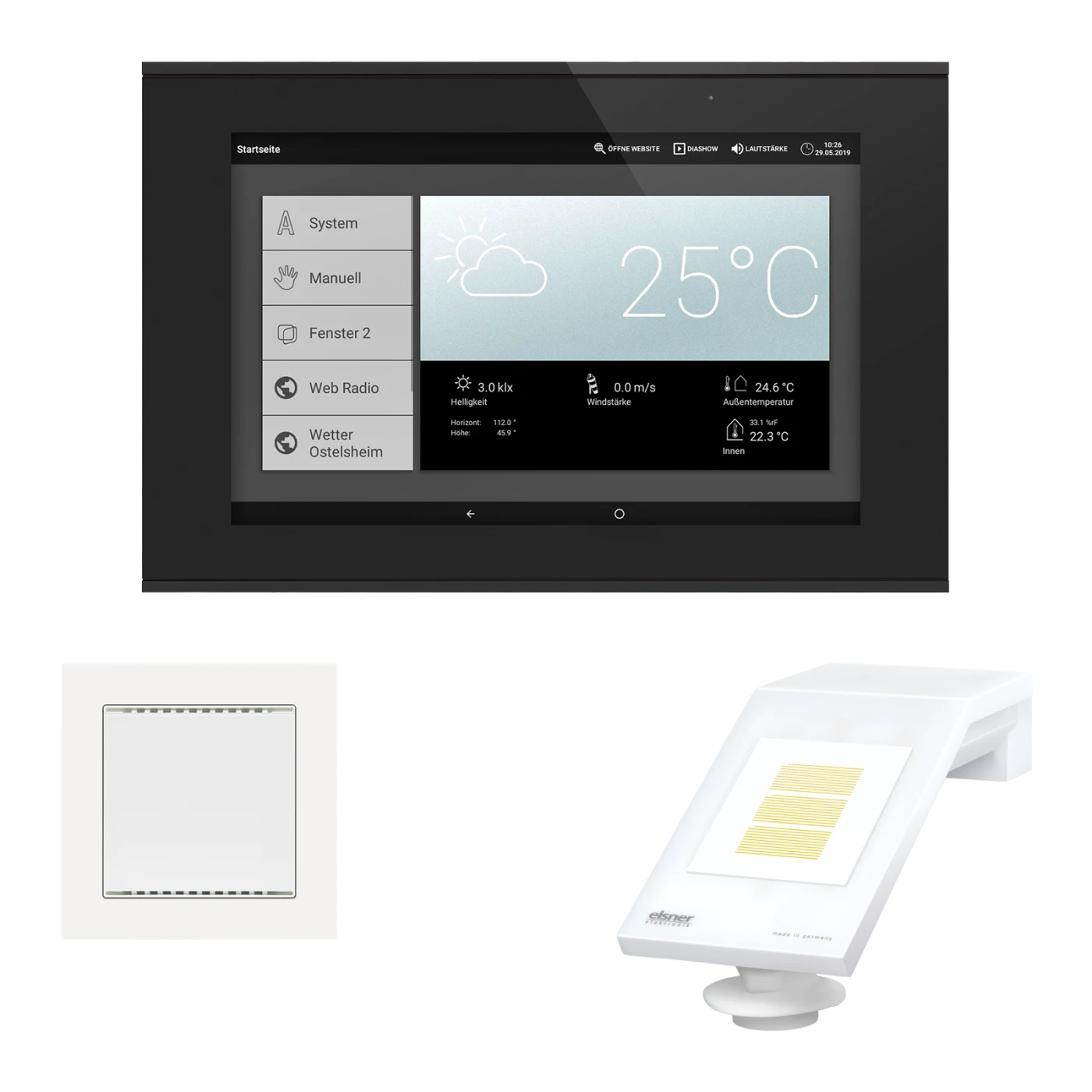

Das WS1000 Connect wird als Komplett-Set geliefert: Neben der Zentrale (Display mit Leistungselektronik) sind die Sensorik für Raumklima und Wetterdaten im Lieferumfang enthalten. Die Sensorwerte werden im hochauflösenden Touch-Display (1280 × 800 Pixel) angezeigt und bilden die Grundlage der vollautomatischen Steuerung.

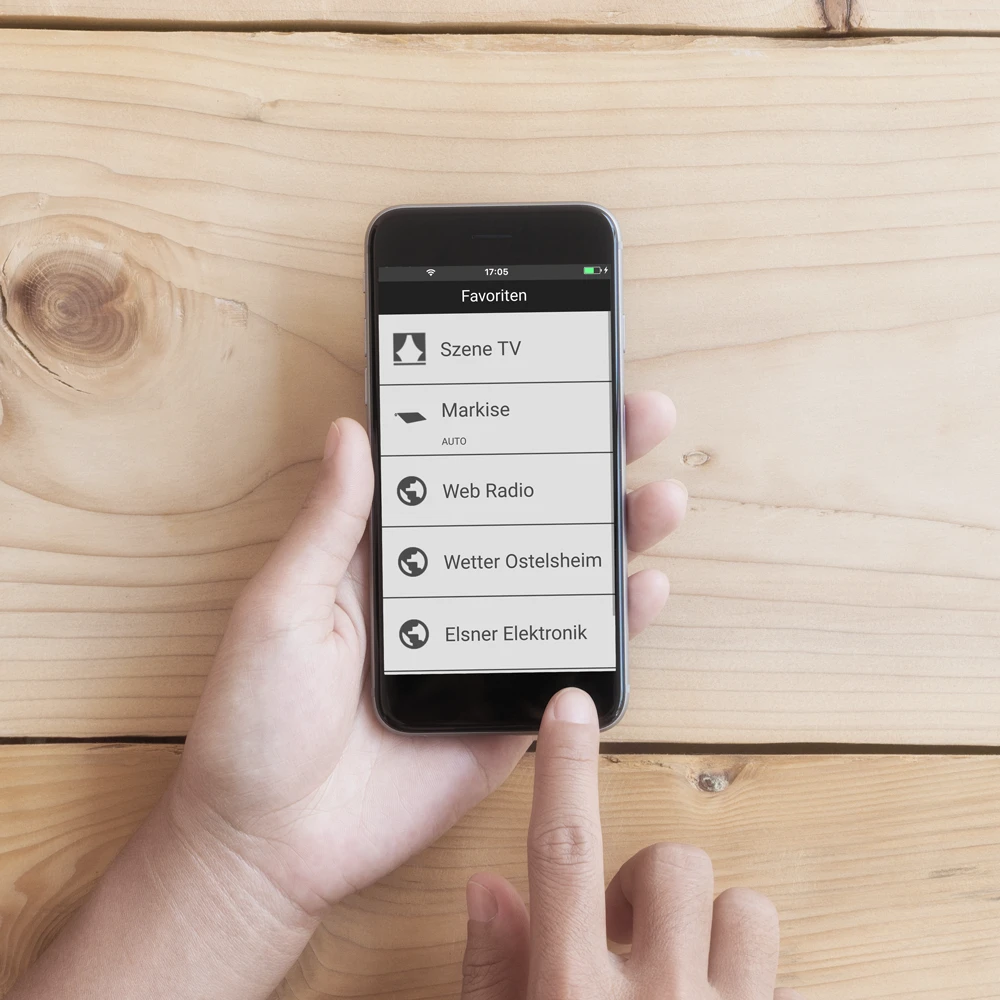

Die WS1000 Connect App ist kostenlos im Google Play Store (Android) und im App Store (iOS) verfügbar. Voraussetzung ist ein WLAN-Netzwerk sowie ein Endgerät mit mindestens Android 5.1 bzw. iOS 11.4.
Wichtige Funktionen auf einen Blick
- 6 Antriebs-Ausgänge für 230-V-Antriebe: Markisen, Jalousien, Rollläden, Fenster, Schiebetüren
- WLAN-App-Steuerung (Android ab 5.1 / iOS ab 11.4) – kostenlos verfügbar

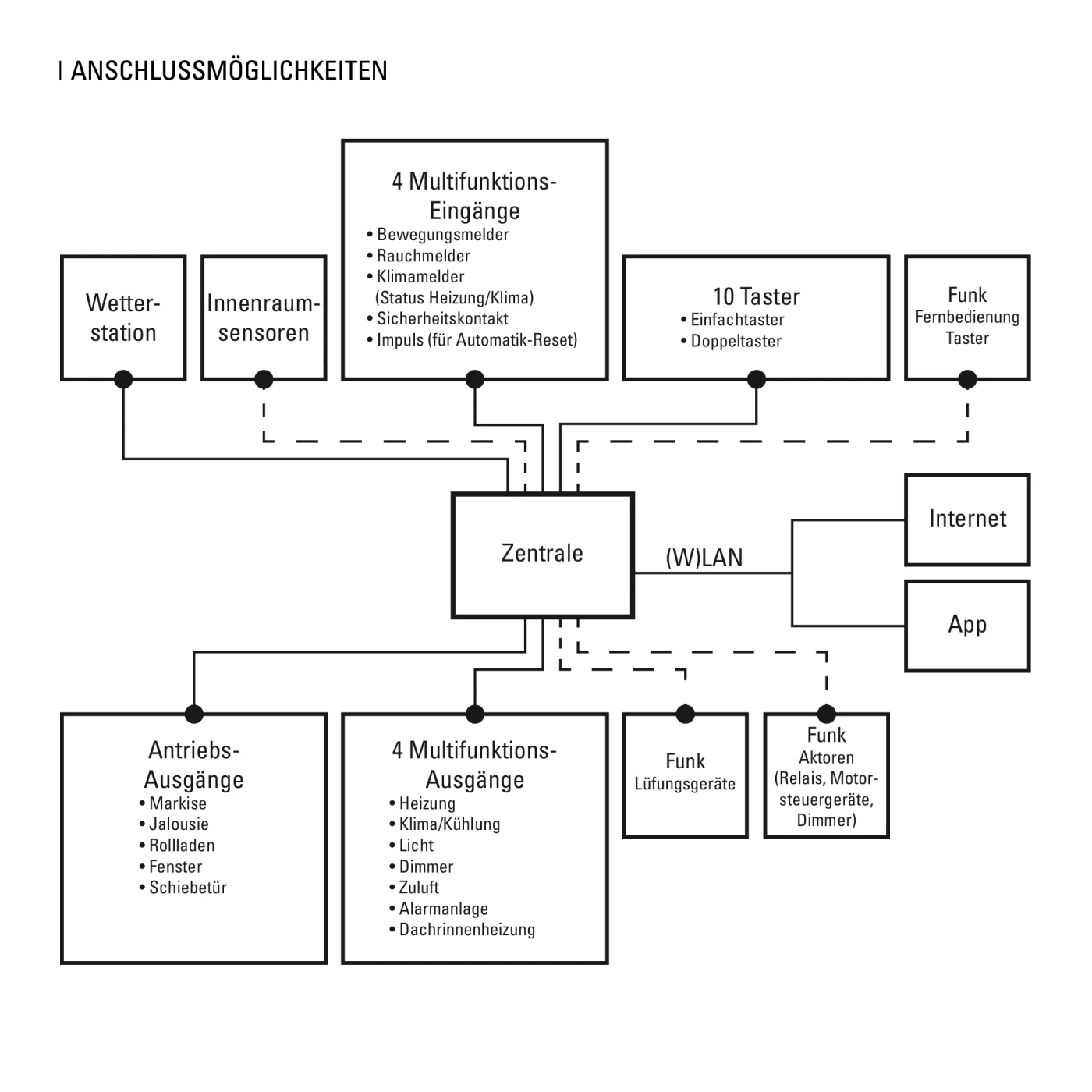

- Kombinierte kabelgebundene Anschlüsse und Elsner RF Funk-Kanäle
- WLAN 2,4 GHz (≤ 80 mW) und 5 GHz (≤ 15 mW); Elsner RF 868,0–868,6 MHz (≤ 25 mW)
- Hochauflösendes Touch-Display (1280 × 800 Pixel) mit Sensorwertanzeige
- Wetterstation und Innenraumsensor inklusive
- 4 Multifunktionsausgänge (Micro Contact µ), potenzialfrei
Typische Einsatzbereiche
- Smart-Home-Installation in Häusern mit bis zu 6 motorischen Antrieben
- Vollautomatische Steuerung von Wintergärten und Terrassenüberdachungen
- Büro- und Gewerbegebäude mit Fernzugriff auf Beschattungs- und Klimasysteme
- Nachrüstung bestehender Anlagen mit WLAN-Anbindung
Vorteile des Elsner WS1000 Connect-6
- Ortsunabhängige Bedienung per App – volle Kontrolle auch von unterwegs
- Komplett-Set inklusive Wetterstation und Innenraumsensor – sofort einsatzbereit
- Flexible Kombination aus kabelgebundenen und Funk-Anschlüssen
- Made in Germany – Elsner Elektronik GmbH, Ostelsheim
Häufige Fragen zum Elsner WS1000 Connect-6
Kann der WS1000 Connect-6 auch ohne WLAN betrieben werden?
Ja. Die kabelgebundene Steuerung und die Elsner RF Funk-Kanäle funktionieren unabhängig vom WLAN. Die App-Steuerung setzt jedoch eine aktive WLAN-Verbindung voraus.
Welche App-Betriebssysteme werden unterstützt?
Die WS1000 Connect App läuft auf Android ab Version 5.1 und iOS ab Version 11.4.
Gibt es den WS1000 Connect-6 auch mit mehr Antriebskanälen?
Ja. Die Serie umfasst Modelle für 4, 6, 8 und 10 Antriebe – alle mit identischem Funktionsumfang.
Weitere Informationen
Elsner Elektronik GmbH
Sohlengrund 16
75395 Ostelsheim
Deutschland
Herstellerseite: Elsner WS1000 Connect
Made in Germany
- Zentrale (Display mit Leistungselektronik) mit Anschlusskasten und Montagezubehör
- Wetterstation zur Erfassung von Windgeschwindigkeit, Niederschlag, Temperatur und Helligkeit; mit Anschlusszubehör; verlängerbar bis 100 m
- Innenraumsensor zur Messung von Raumklima (Temperatur und Luftfeuchtigkeit)
- 6 Antriebs-Ausgänge für 230-V-Antriebe (Markisen, Jalousien, Rollläden, Fenster, Schiebetüren)
- Vollautomatische Steuerung abhängig von Wetterdaten und Raumklima
- WLAN-App-Steuerung über WS1000 Connect App (Android ab 5.1 / iOS ab 11.4)
- Kombinierte kabelgebundene Anschlüsse und Elsner RF Funk-Kanäle für maximale Flexibilität
- Sensorwerte werden im Touch-Display (1280 × 800 Pixel) angezeigt
- 4 Multifunktionsausgänge (Micro Contact µ), potenzialfrei ≤ 230 V AC / ≤ 30 V DC, 2 A resistiv
- Manuelle Bedienung über Funk-Fernbedienung oder Tasterschnittstellen möglich
Produktinformationen
| Produkt | Elsner WS1000 Connect-6 Gebäudesteuerung |
| Hersteller | Elsner Elektronik GmbH |
| Produktbezeichnung | WS1000 Connect-6 |
| Art.-Nr. | 60242 |
| EAN | 4051996602422 |
Allgemein
| Gehäuse | Glas, Kunststoff |
| Farbe | Schwarz |
| Schutzgrad | IP20 |
| Maße Displayfront (B × H) | 279 mm × 185 mm |
| Aufbautiefe | 29 mm |
| Maße Anschlusskasten (B × H × T) | 254 mm × 171 mm × 85 mm |
| Display-Auflösung | 1280 × 800 Pixel |
| Umgebungstemperatur | 0 … +45 °C |
| Umgebungsluftfeuchtigkeit (rF), nicht kondensierend | 0 … 95 % |
| Lagertemperatur | -25 … +70 °C |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
Funk
| Frequenzbereich WLAN / Sendeleistung | 2400–2483,5 MHz / ≤ 80 mW; 5150–5725 MHz / ≤ 15 mW |
| Frequenzbereich Elsner RF / Sendeleistung | 868,0–868,6 MHz / ≤ 25 mW |
Versorgung
| Spannung | 230 V AC / 50 Hz |
| Leistungsaufnahme | ≤ 17 W |
| Integrierte Sicherung | T1,6A H, Ausschaltvermögen 1500 A, slow-blow |
Wetterstation
| Versorgung | 24 V (SELV) |
| Datenübertragung | Current Loop |
| Anschlussleitung (2 Adern nicht belegt) | 4 × 0,8 mm |
| Verlängerbar bis | 100 m |
Eingänge
| Kontaktspannung | 12 V (SELV) |
| Kontaktstrom | 0,6 mA |
| Summe der Lasten an 12 V der 4 MF-Eingänge | 400 mA |
| Maximale Leitungslänge | 30 m |
| Geeignete Leitung | J-Y (St) Y 2×2×0,6 mm … ×0,8 mm |
| Leiterquerschnitt Eingänge und Wetterstation, starr/flexibel | 0,5 … 1,5 mm² |
| Abisolierlänge | 7 mm |
Multifunktionsausgänge
| Schließer-Kontakt | Micro Contact (µ) |
| Potenzialfrei | ≤ 230 V AC / ≤ 30 V DC |
| Resistiv | 2 A |
| LEDi (LED-Leuchtmittel mit integriertem Vorschaltgerät) | 15 W |
| Elektronische Vorschaltgeräte | 36 W |
| Glühlampe | 40 W |
Antriebs-Ausgänge
| Schließer-Kontakt | Micro Contact (µ) |
| Maximale Motorlast an einem Antriebs-Ausgang | 500 VA (2,17 A) |
| Summe der Lasten Antriebs-Ausgänge M1–5 | 1000 VA (4,3 A) |
| Leiterquerschnitt starr/flexibel | 1,0 … 2,5 mm² |
| Abisolierlänge | 7 mm |
| Integrierte Sicherung | T10A H, Ausschaltvermögen 1500 A, träge |
Elsner Elektronik GmbH
Sohlengrund 16
75395 Ostelsheim
Deutschland
Herstellerseite: Elsner WS1000 Connect
Made in Germany
