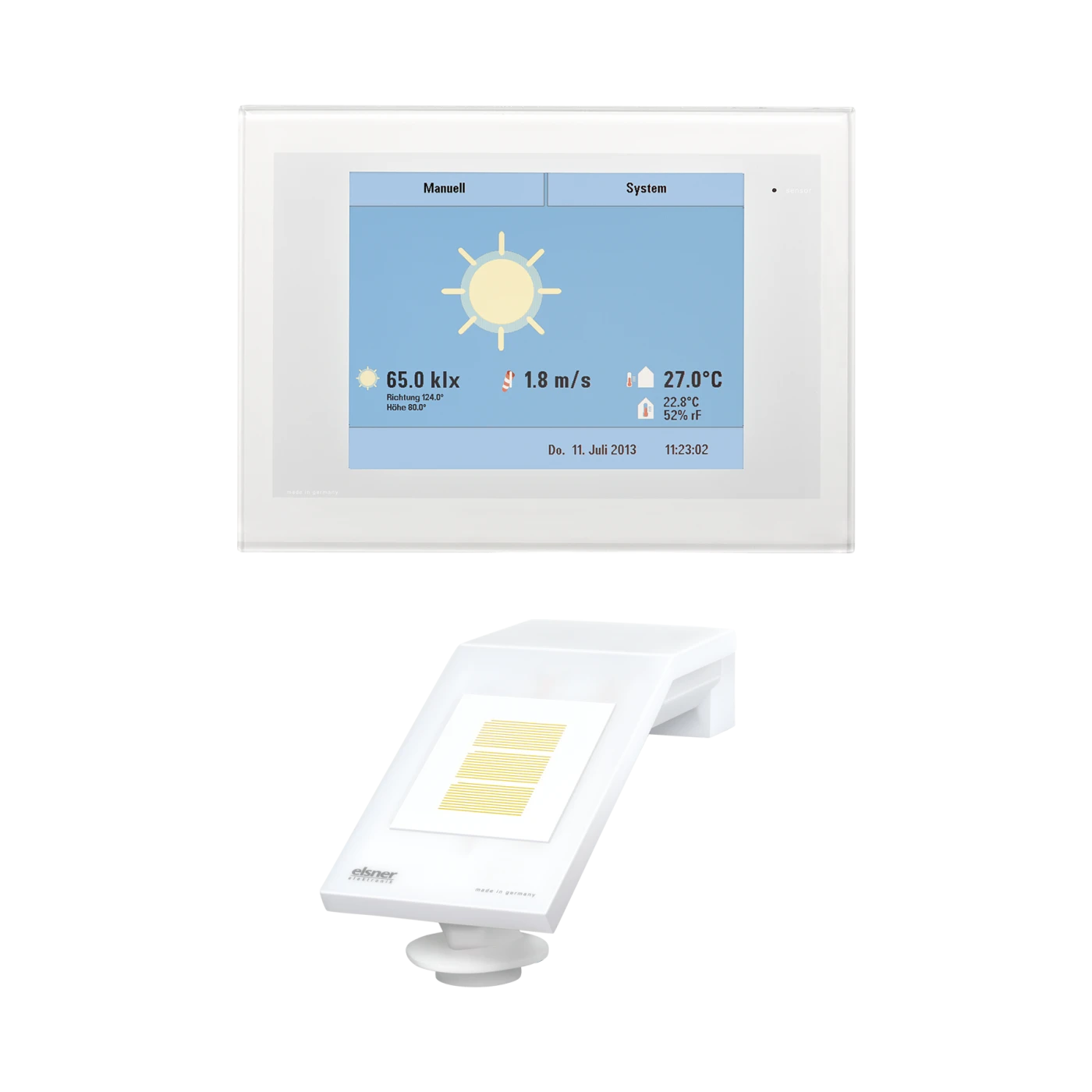

elsner WS1 Style-4, weiß Gebäudesteuerung für 4 Antriebe 230V #60184
Elsner WS1 Style-4, weiß – Gebäudesteuerung für 4 Antriebe 230V
Die WS1 Style-4 von Elsner Elektronik in Weiß/Grau (Art.-Nr. 60184) ist die leistungsstärkste Variante der WS1 Style-Reihe mit vier direkten 230V-Antriebs-Ausgängen für Markisen, Jalousien, Rollläden, Fenster oder Schiebetüren. Alle vier Ausgänge sind vollständig unabhängig voneinander konfigurierbar – mit eigenen Zeitprogrammen, Lamellenwinkeln und individueller Benennung.

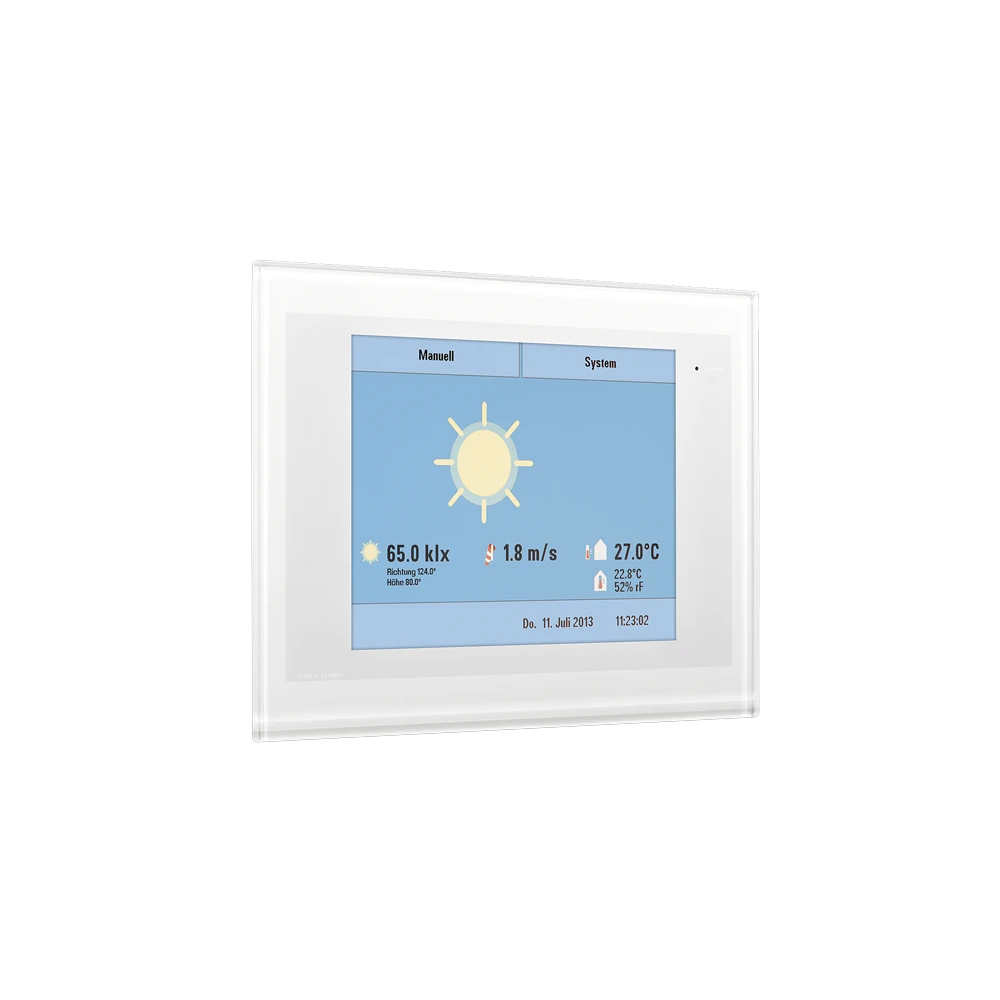

Das hochwertige Echtglas-Touch-Display (5,7 Zoll) ermöglicht komfortable, vollständig unabhängige Bedienung aller vier Antriebsgruppen. Die vollintegrierte Wetterstation steuert alle Antriebe automatisch nach Wind, Regen, Helligkeit und Temperatur. Im Ruhemodus zeigt das Display das Wetter animiert an oder lässt sich abdunkeln bzw. abschalten.
Als leistungsstärkste Variante der WS1 Style-Reihe eignet sich die WS1 Style-4 für komplexe Fassaden mit Markise, Jalousie, Rollladen und Fenster – alle zentral und vollautomatisch gesteuert. Elsner Elektronik produziert die WS1 Style in Deutschland – Made in Germany.
Wichtige Funktionen auf einen Blick
- 4 Antriebs-Ausgänge (je 230V) – unabhängige Steuerung von vier Antrieben oder Antriebsgruppen
- Echtglas-Touch-Display (5,7 Zoll) – individuelle Automatikeinstellung pro Antrieb

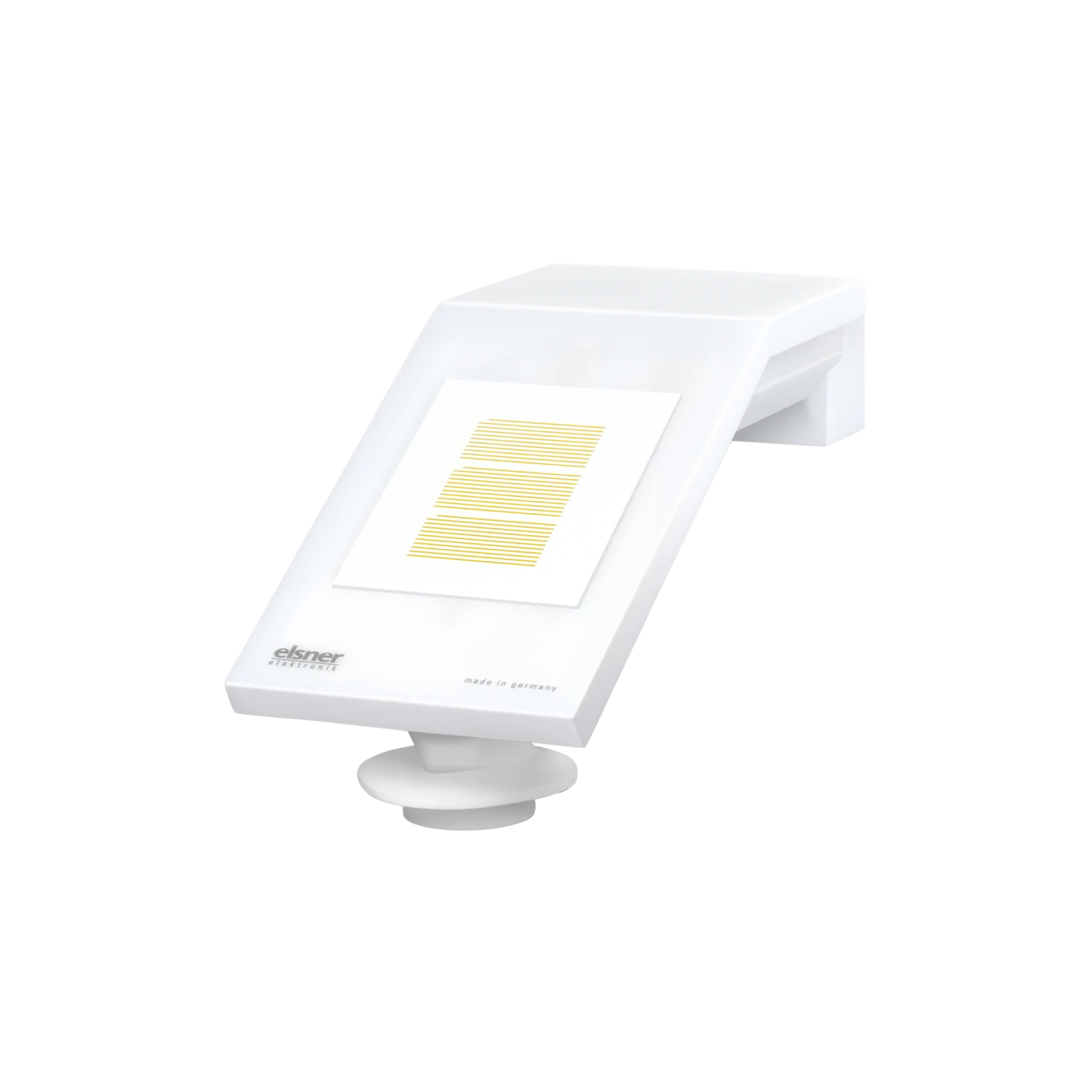

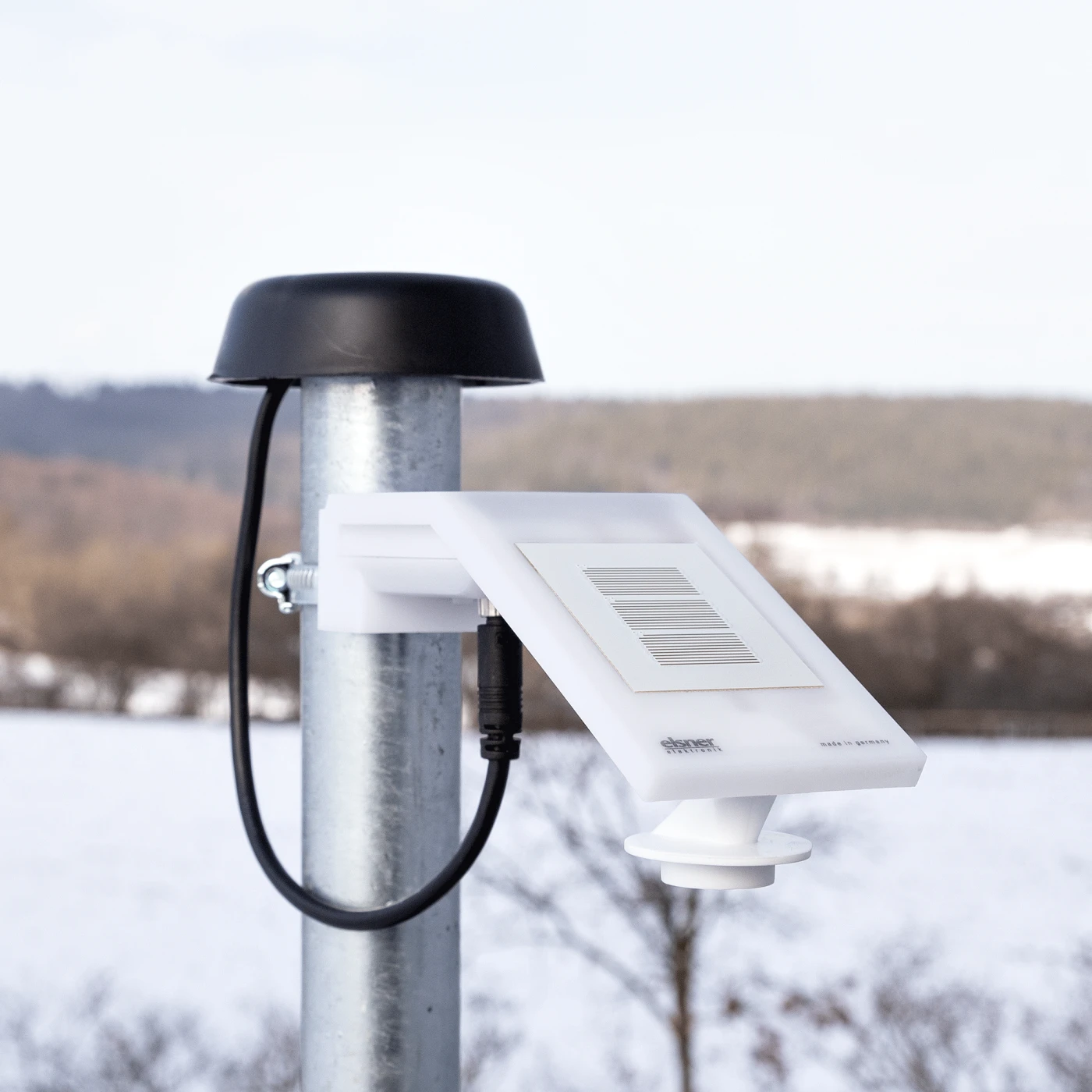

- Wetterstation – elektronische Windmessung, beheizter Niederschlagssensor, Helligkeits- und Dämmerungserkennung
- 2 Multifunktions-Ausgänge – Heizung, Kühlung, Zuluft, Alarm, Licht, Dachrinnenheizung, Dimmer
- 2 Multifunktions-Eingänge – Bewegungsmelder, Rauchmelder, Klimamelder, Zu-Kontakt, Automatik-Reset
- Automatische Lamellenanpassung bei Jalousien nach Sonnenstand
- Lamellenwendung und Tuchstraffung
- 32 Funk-Kanäle (868,2 MHz)
- Anschluss für 4 externe Wandtaster
- Sicherheitsfunktionen – Bewegungsmelder schließt Fenster; Rauchalarm fährt Beschattung ein und startet Lüftung
- Automatik-Resets – zeit- oder uhrzeitbasiert, separat je Antriebsgruppe aktivierbar
- Individuelle Benennung aller Antriebe
- Bilderrahmen-Funktion über SD-Karte
Typische Einsatzbereiche
- Wohngebäude – Toplösung für komplexe Fassaden mit vier verschiedenen Beschattungsanlagen
- Wintergärten – vollständige Steuerung aller Beschattungs- und Lüftungsantriebe
- Gewerbe – zentrale Gebäudeautomation für bis zu vier Antriebsgruppen
Vorteile des Produkts
- 4 unabhängige Antriebs-Ausgänge – maximale Flexibilität für anspruchsvolle Anwendungen
- Edles Echtglas-Touch-Display in Weiß/Grau-Optik
- Integrierte Wetterstation für vollautomatischen Betrieb
- Alle Antriebe individuell benennbar und separat konfigurierbar
- Made in Germany – entwickelt und produziert von Elsner Elektronik GmbH in Ostelsheim
Passendes Zubehör und ergänzende Produkte
Elsner Aufputzgehäuse WS1 Style – Art.-Nr. 60157
Elsner WS1 Style-3, weiß – Art.-Nr. 60183
Elsner WS1 Style-4, schwarz – Art.-Nr. 60189
Elsner WS1 Style-2, weiß – Art.-Nr. 60182
Häufig gestellte Fragen (FAQ)
Ist die WS1 Style-4 die leistungsstärkste Variante der WS1 Style-Serie?
Ja. Mit vier direkten 230V-Antriebs-Ausgängen ist die WS1 Style-4 das leistungsstärkste Modell der WS1 Style-Reihe. Für Anwendungen mit mehr als vier Antrieben empfiehlt sich die WS1000 Style-Serie.
Welches Aufputzgehäuse passt zur WS1 Style-4?
Das Aufputzgehäuse WS1 Style (Art.-Nr. 60157) ist kompatibel mit allen WS1 Style-Modellen.
Können alle vier Ausgänge unabhängig gesteuert werden?
Ja. Alle vier Ausgänge sind vollständig unabhängig konfigurierbar – mit eigenen Automatik-Resets, Lamellenwinkeln, Benennungen und Zeitprogrammen.
Weitere Informationen
Herstellerseite: Elsner Elektronik – WS1 Style
- Zentrale Steuerungs- und Bedieneinheit WS1 Style-4, weiß/grau
- Wetterstation
- Installationsanleitung (DE, EN, FR, IT)
- 4 Antriebs-Ausgänge (je 230V) für Markisen, Jalousien, Rollläden, Fenster, Schiebetüren
- Echtglas-Touch-Display 5,7 Zoll mit Magnethalterung
- Animierte Wetteranzeige im Ruhemodus
- Bilderrahmen-Funktion via SD-Karte
- 32 Funk-Kanäle (868,2 MHz)
- 2 Multifunktions-Ausgänge: Heizung, Kühlung, Zuluft, Alarm, Licht, Dachrinnenheizung, Dimmer
- 2 Multifunktions-Eingänge: Bewegungsmelder, Rauchmelder, Klimamelder, Zu-Kontakt, Automatik-Reset
- Automatische Lamellenanpassung nach Sonnenstand
- Lamellenwendung und Tuchstraffung
- Anschluss für 4 externe Wandtaster
- Integrierter Raumtemperatur- und Luftfeuchtigkeitssensor
- Automatik-Resets separat je Antriebsgruppe
- Individuelle Benennung aller Antriebe
- Display-Sprache: Deutsch, Englisch, Französisch, Italienisch
- Funk-Innenraumsensoren WGTH-UP
- Lüftungsgeräte über Funk
- RF-Relais (868,2 MHz)
- RF-MSG (868,2 MHz)
- Fernbedienung Remo 8
- Motorsteuergerät IMSG 230
- Aufputzgehäuse WS1 Style (Art.-Nr. 60157)
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Artikelnummer | 60184 |
| Gehäuse | Glas, Kunststoff |
| Farbe | Weiß/Grau |
| Anzahl Antriebs-Ausgänge | 4 × 230V |
| Schutzgrad | IP20 |
| Maße Displayfront (B × H) | 181 mm × 131 mm |
| Aufbautiefe Display | 8 mm |
| Maße Anschlusskasten (B × H × T) | 172 mm × 122 mm × 81 mm |
| Gesamtgewicht | ≈ 1,25 kg |
| Umgebungstemperatur | +5 … +40 °C |
| Umgebungsluftfeuchtigkeit (rF) | 0 … 95 % (nicht kondensierend) |
| Lagertemperatur | -25 … +70 °C |
| Überspannungskategorie | III |
| Schutzklasse | II |
| Verschmutzungsgrad | 2 |
| Funkfrequenz | 868,2 MHz |
| Versorgungsspannung | 230 V AC / 50 Hz |
| Leistungsaufnahme | ≤ 13 W |
| Wetterstation – Versorgung | 24 V (SELV) |
| Wetterstation – Datenübertragung | Current Loop |
| Wetterstation – Anschlussleitung | 4 × 0,8 mm (2 Adern nicht belegt) |
| Wetterstation – Verlängerbar bis | 100 m |
| Kontaktspannung Eingänge | 12 V (SELV) |
| Kontaktstrom Eingänge | 0,6 mA |
| Summe Lasten 12V MF-Eingänge | 50 mA |
| Max. Leitungslänge Eingänge | 30 m |
| Geeignete Leitung | J-Y (St) Y 2×2×0,6 mm … ×0,8 mm |
| Leiterquerschnitt Eingänge/Wetterstation | 0,5 … 1,5 mm² |
| Abisolierlänge Eingänge | 7 mm |
| MF-Ausgänge – Schließer-Kontakt | Micro Contact (μ) |
| MF-Ausgänge – Potenzialfrei | ≤ 230 V AC / ≤ 30 V DC |
| MF-Ausgänge – Resistiv | 2 A |
| MF-Ausgänge – LEDi | 15 W |
| MF-Ausgänge – Elektronische Vorschaltgeräte | 36 W |
| Max. Motorlast je Antriebs-Ausgang | 500 VA (2,17 A) |
| Summe aller Antriebs-Lasten | 1000 VA (4,3 A) |
| Leiterquerschnitt Ausgänge | 1,0 … 2,5 mm² |
| Abisolierlänge Ausgänge | 7 mm |
| Feuchtigkeit Messbereich | 5 … 95 % |
| Temperatur Messbereich | -5 … +60 °C |
| Hersteller | Elsner Elektronik GmbH, Ostelsheim |
Hersteller: Elsner Elektronik GmbH, Ostelsheim – Elsner Elektronik – WS1 Style
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
