elsner WS1 Color-3, alu Gebäudesteuerung für 3 Antriebe 230V #60141
Elsner WS1 Color-3, alu – Gebäudesteuerung für 3 Antriebe 230 V

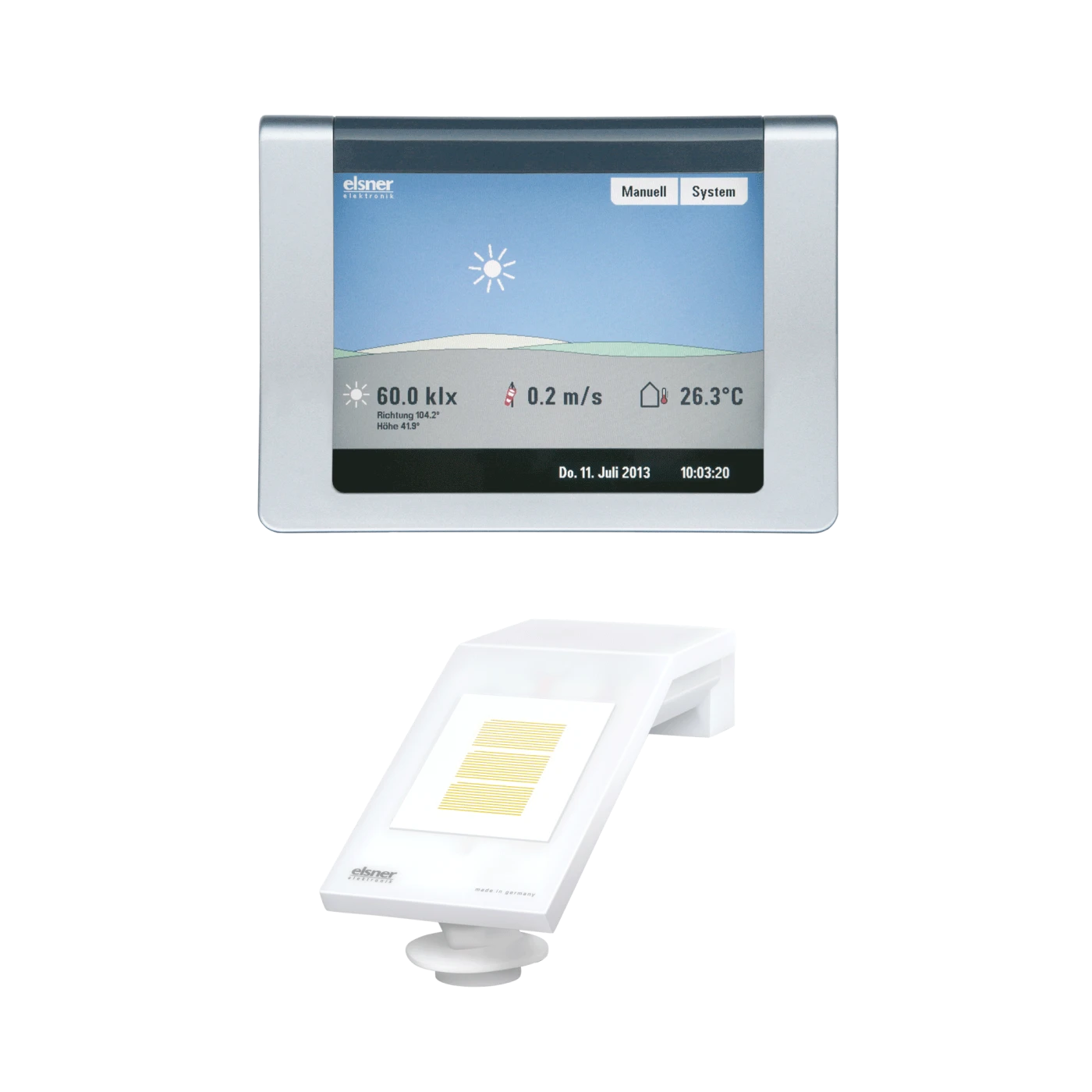

Die Elsner WS1 Color-3 (alu, Art.-Nr. 60141) ist eine kompakte Gebäude- und Wintergartensteuerung für 3 Antriebe (230 V) im hochwertigen Gehäuse in Aluminium / Graphit. Sie vereint Beschattungssteuerung, Fenster- und Lüftungssteuerung, Klimasteuerung und Lichtsteuerung in einem Gerät mit Touch-Farb-Display. Wetterstation und integrierter Innenraumsensor gehören zur Grundausstattung.
Die Alu-Variante ist technisch identisch mit der WS1 Color-3 weiß – der Unterschied liegt ausschließlich in der Gehäusefarbe Aluminium / Graphit (ähnl. RAL 9006 / RAL 7024).
Wichtige Funktionen auf einen Blick

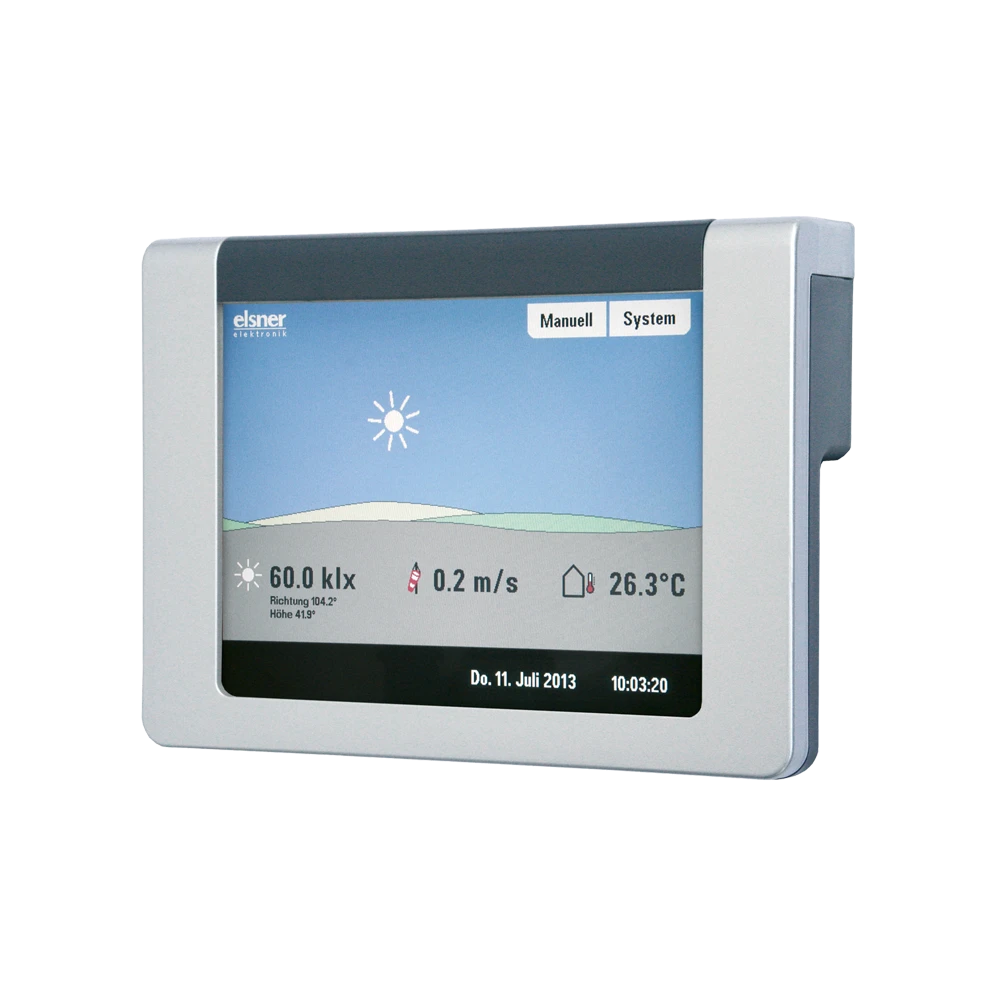

- Touch-Farb-Display – intuitive Bedienung, Ruhemodus mit animierter Wetteranzeige.
- 3 Antriebs-Ausgänge für 230-V-Antriebe (Markisen, Jalousien, Rollläden, Fenster, Schiebetüren).
- 2 Multifunktions-Ausgänge für Heizung, Kühlung, Lüftung, Alarm oder Licht.
- 2 Multifunktions-Eingänge für Bewegungsmelder, Rauchmelder oder Klimamelder.
- Integrierter Innenraumsensor (Temperatur + Luftfeuchtigkeit) in der Zentraleinheit.
- Weitere Funk-Innenraumsensoren für Einzelraum-Regelung integrierbar.

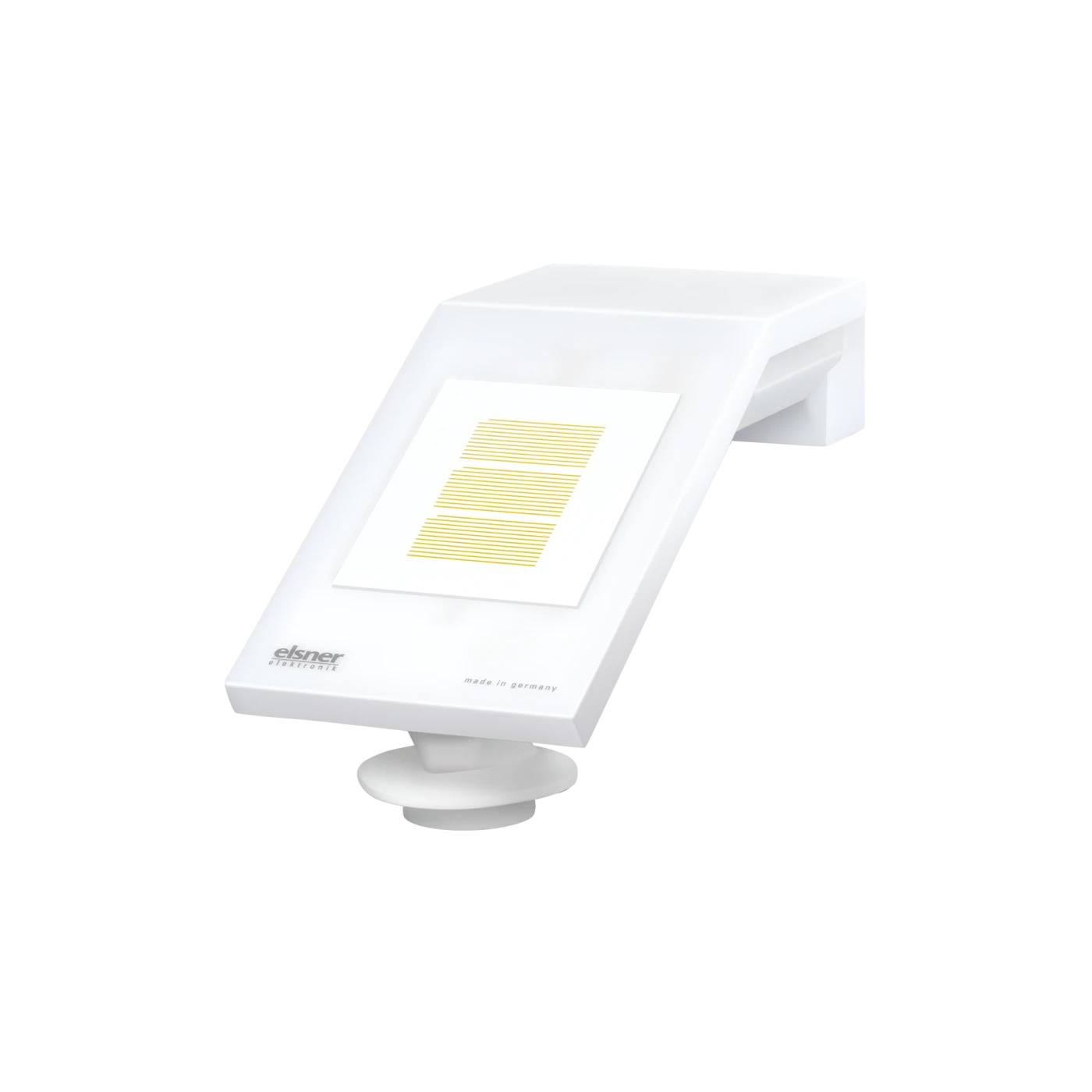

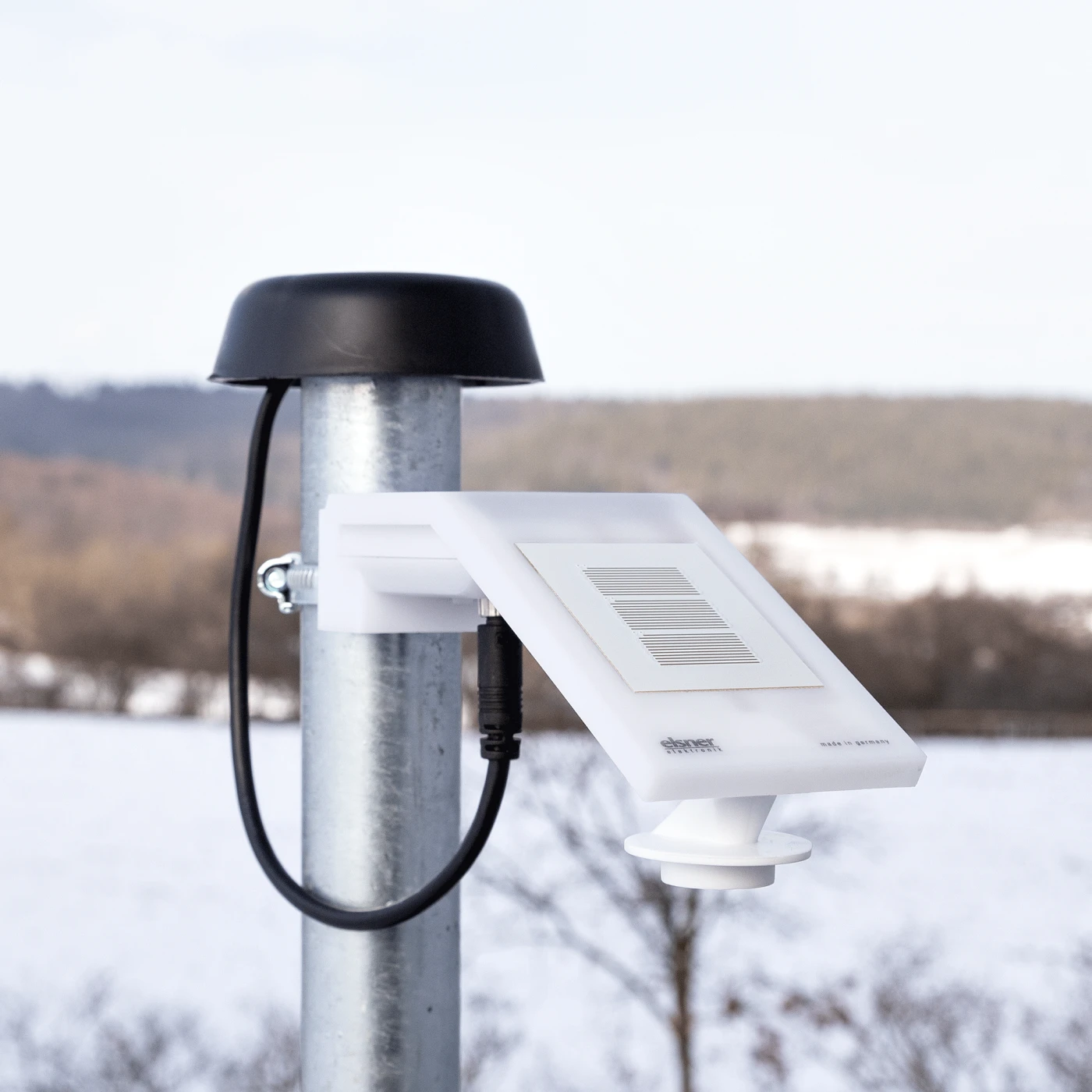

- Integrierte Wetterstation: Windmessung, Regensensor, Helligkeitsmessung.
- Funkfrequenz 868,2 MHz.
Typische Einsatzbereiche
- Vollautomatische Steuerung von Markisen, Jalousien, Rollläden und Fenstern
- Einzelraum-Regelung mit Heizungs- und Lüftungssteuerung
- Lichtsteuerung und Alarmintegration
- Kompakte Lösung für Terrassen und Wintergärten mit drei Antrieben
Passendes Zubehör und ergänzende Produkte
- Elsner RF-Antenne Zusatzantenne – verbesserte Funkreichweite
- Elsner WS1 Color-3, weiß – gleiche Ausstattung in Weiß/Hellgrau
- Elsner WS1 Color-1, alu – kleinere Variante mit 1 Antrieb
- Elsner WS1 Color-2, alu – kleinere Variante mit 2 Antrieben
- Elsner WS1 Color-4, alu – größte Variante mit 4 Antrieben
Häufige Fragen zur Elsner WS1 Color-3 alu
Was ist der Unterschied zur weißen Variante?
Technisch identisch mit der WS1 Color-3 weiß – der Unterschied liegt ausschließlich in der Gehäusefarbe Aluminium / Graphit.
Ist eine Wetterstation im Lieferumfang enthalten?
Ja – Wetterstation mit Windmessung, Regensensor und Helligkeitsmessung sowie ein integrierter Innenraumsensor sind inklusive.
Welche Funkfrequenz wird verwendet?
Die Steuerung arbeitet bei 868,2 MHz.
Weitere Informationen
Elsner Elektronik GmbH
Sohlengrund 16
75395 Ostelsheim
Deutschland
Herstellerseite: Elsner WS1 Color
Made in Germany
- Zentrale Steuerungs- und Bedieneinheit mit Anschlusskasten und Montagezubehör
- Wetterstation mit Anschlusszubehör
- Datenblatt mit Installationsanleitung (DE, EN, FR, IT)
- 3 Antriebs-Ausgänge (230 V) – Markisen, Jalousien, Rollläden, Fenster, Schiebetüren
- Touch-Farb-Display – Bedienung ohne zusätzliche Tasten, Ruhemodus mit animierter Wetteranzeige
- 2 Multifunktions-Ausgänge: Heizung, Kühlung, Lüftung, Alarm, Licht
- 2 Multifunktions-Eingänge: Bewegungsmelder, Rauchmelder, Klimamelder
- Integrierter Innenraumsensor (Temperatur + Luftfeuchtigkeit) in Zentraleinheit
- Funk-Innenraumsensoren für Einzelraum-Regelung integrierbar (868,2 MHz)
- Integrierte Wetterstation: Windmessung, Regensensor, Helligkeitsmessung
- Automatik-Reset nach manueller Bedienung (zeitbasiert oder uhrzeitbasiert)
- Kompatibel mit allen gängigen 230-V-Antrieben für Markisen, Jalousien, Rollläden, Fenster und Schiebetüren
- Erweiterbar mit Elsner RF-Antenne Zusatzantenne für verbesserte Funkreichweite
- Funk-Innenraumsensoren (868,2 MHz) integrierbar
- Weitere alu-Varianten: WS1 Color-1 alu · WS1 Color-2 alu · WS1 Color-4 alu
- Weiße Variante: WS1 Color-3 weiß
Produktinformationen
| Produkt | Elsner WS1 Color-3, alu |
| Hersteller | Elsner Elektronik GmbH, Made in Germany |
| Art.-Nr. | 60141 |
| EAN | 4051996601418 |
Allgemein
| Gehäuse | Glas, Kunststoff |
| Farbe | Aluminium / Graphit (ähnl. RAL 9006 / RAL 7024) |
| Schutzgrad | IP 20 |
| Maße Zentraleinheit (B × H × T) | 164 × 121 × 29 mm |
| Maße Anschlusskasten (B × H × T) | 152 × 95 × 62 mm |
| Gesamtgewicht | ca. 1 kg |
| Umgebungstemperatur | +5…+40 °C |
| Luftfeuchtigkeit | 0…95 % rF (nicht kondensierend) |
| Lagertemperatur | -25…+70 °C |
| Überspannungskategorie | III |
| Schutzklasse | II |
| Verschmutzungsgrad | 2 |
| Funkfrequenz | 868,2 MHz |
Versorgung
| Spannung | 230 V AC / 50 Hz |
| Leistungsaufnahme | ≤ 10 W |
Wetterstation
| Versorgung | 24 V (SELV), Current Loop |
| Anschlussleitung | 4 × 0,8 mm, verlängerbar bis 100 m |
Eingänge
| Kontaktspannung | 12 V (SELV), 0,6 mA |
| Summe Lasten 2 MF-Eingänge | 50 mA |
| Max. Leitungslänge | 30 m |
| Geeignete Leitung | J-Y(St)Y 2×2×0,6…0,8 mm |
| Leiterquerschnitt | 0,5…1,5 mm² |
| Abisolierlänge | 7 mm |
Multifunktions-Ausgänge
| Schließer-Kontakt | Micro Contact (μ), potenzialfrei |
| Potenzialfrei | ≤ 230 V AC / ≤ 30 V DC |
| Resistiv | 2 A |
| LEDi | 15 W |
| Elektronische Vorschaltgeräte | 36 W |
Antriebs-Ausgänge
| Anzahl | 3 |
| Max. Motorlast je Ausgang | 500 VA (2,17 A) |
| Summe Lasten alle Ausgänge | 1000 VA (4,3 A) |
| Leiterquerschnitt | 1,0…2,5 mm² |
| Abisolierlänge | 7 mm |
Integrierter Sensor
| Temperatur Messbereich | -5…+60 °C |
| Luftfeuchtigkeit Messbereich | 5…95 % |
Elsner Elektronik GmbH
Sohlengrund 16
75395 Ostelsheim
Deutschland
Herstellerseite: Elsner WS1 Color
Made in Germany
